ad7616_capture案例
案例说明
案例功能：通过创龙科技TL7616P模块采集16通道数据（采样率为200KSPS），并使用TD软件的ChipWatcher工具，将采集的数据转换成电压值并保存为.csv文件。程序功能框图如下所示。
本案例使用创龙科技TL7616P-A1.1模块，硬件配置为并行模式，支持核芯互联CL1616（国产）和ADI AD7616采样芯片。
图 36
管脚约束请查看案例工程"projectconstraints"目录下的.adc文件。
操作说明
（1）硬件连接

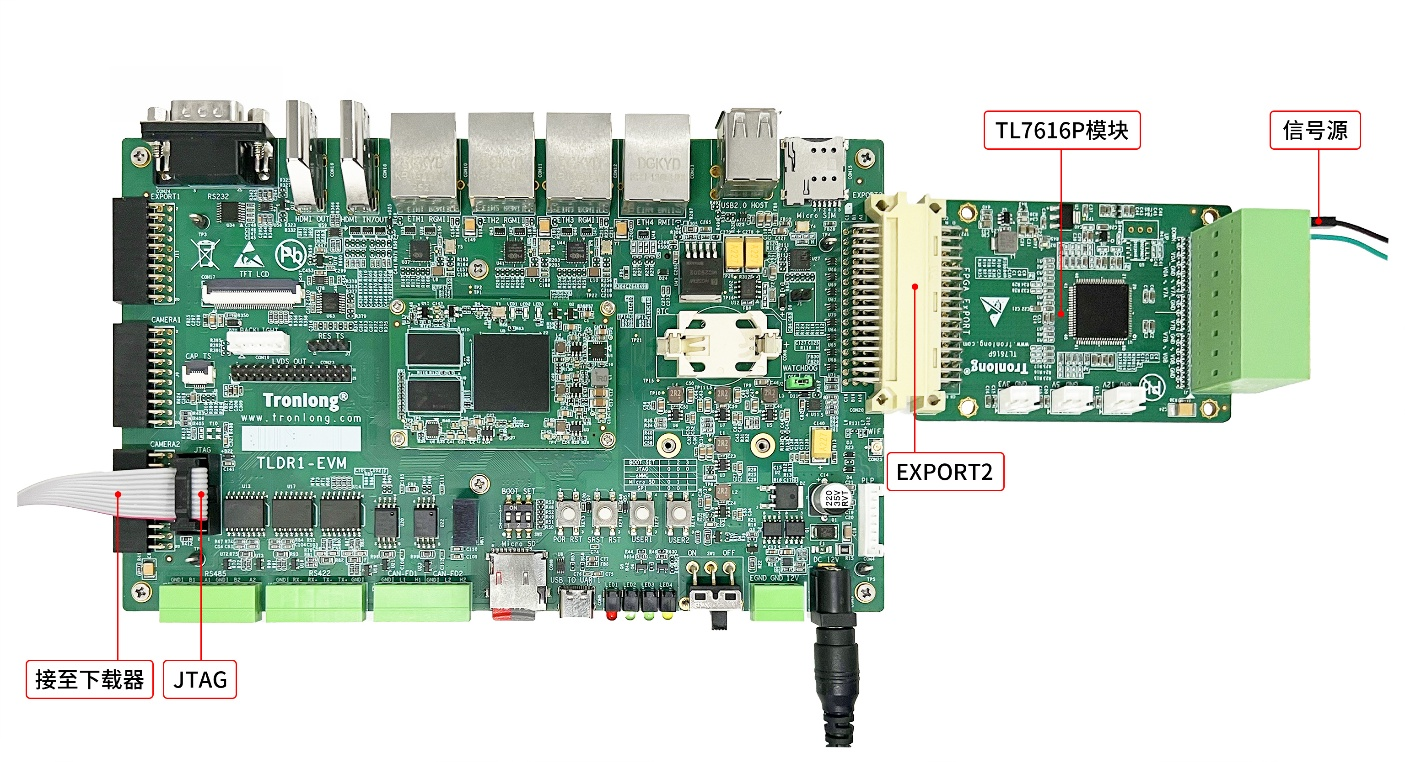

请将TL7616P模块连接至评估板的EXPORT2接口，请将TL7616P模块的VXX通道正确连接至信号发生器A通道。同时使用下载器连接评估板JTAG接口至PC端USB接口。硬件连接如下图所示。
备注：本次演示通过TL7616P模块的V0A通道进行数据采集，其他通道的数据采集方法同理。
图 37

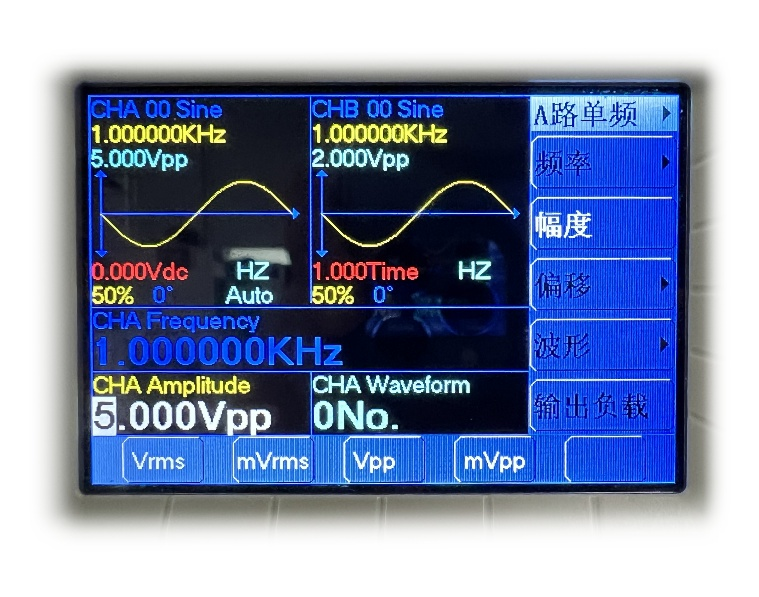

信号发生器设置A通道输出频率为1KHz、峰峰值为5.0Vpp（即幅值为2.5V）的正弦波信号，如下图所示。TL7616P模块默认量程为±10V，待测信号电压请勿超过模块量程，否则可能会导致模块损坏。
图 38
（2）运行测试

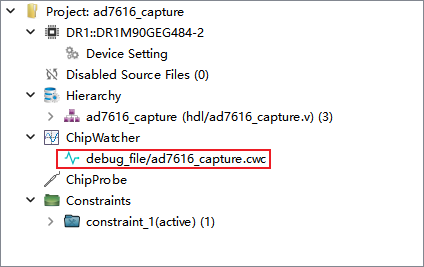

打开案例对应的TD工程，在工程编译成功后，点击"Hierarchy Navigation"栏"ChipWatcher"选项下的.cwc文件。
图 39

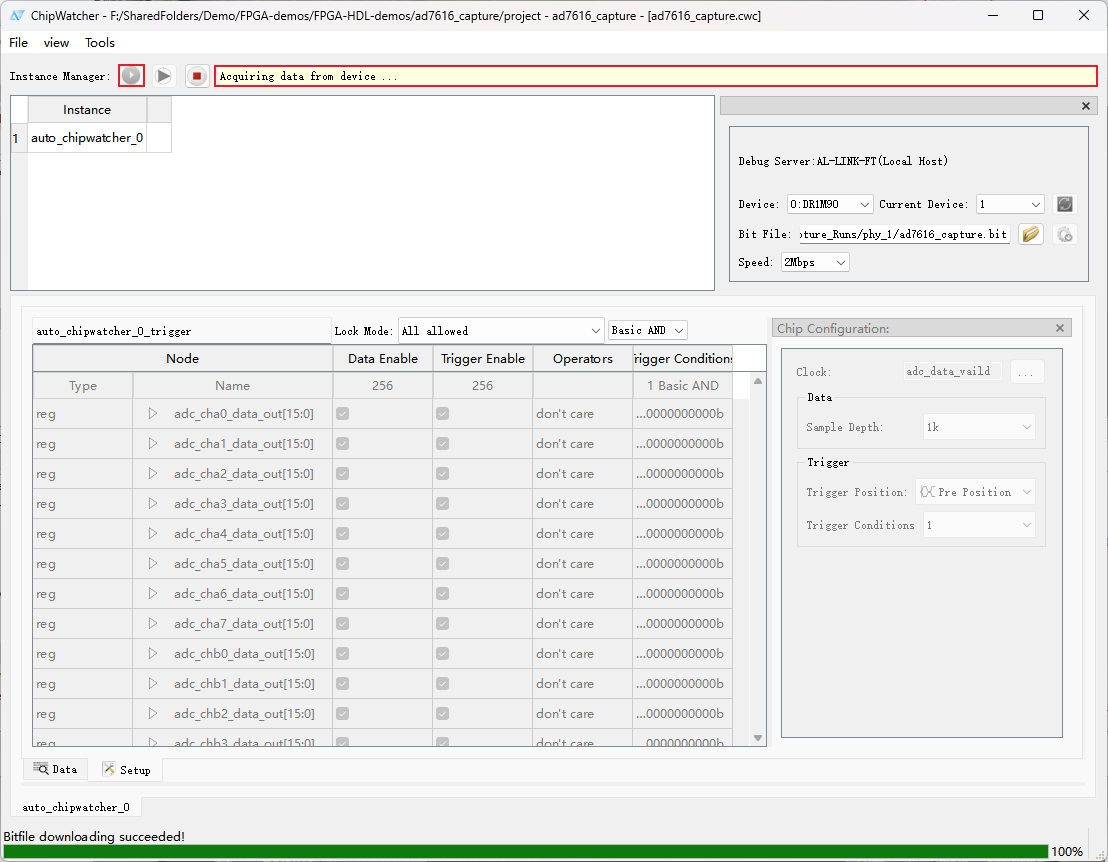

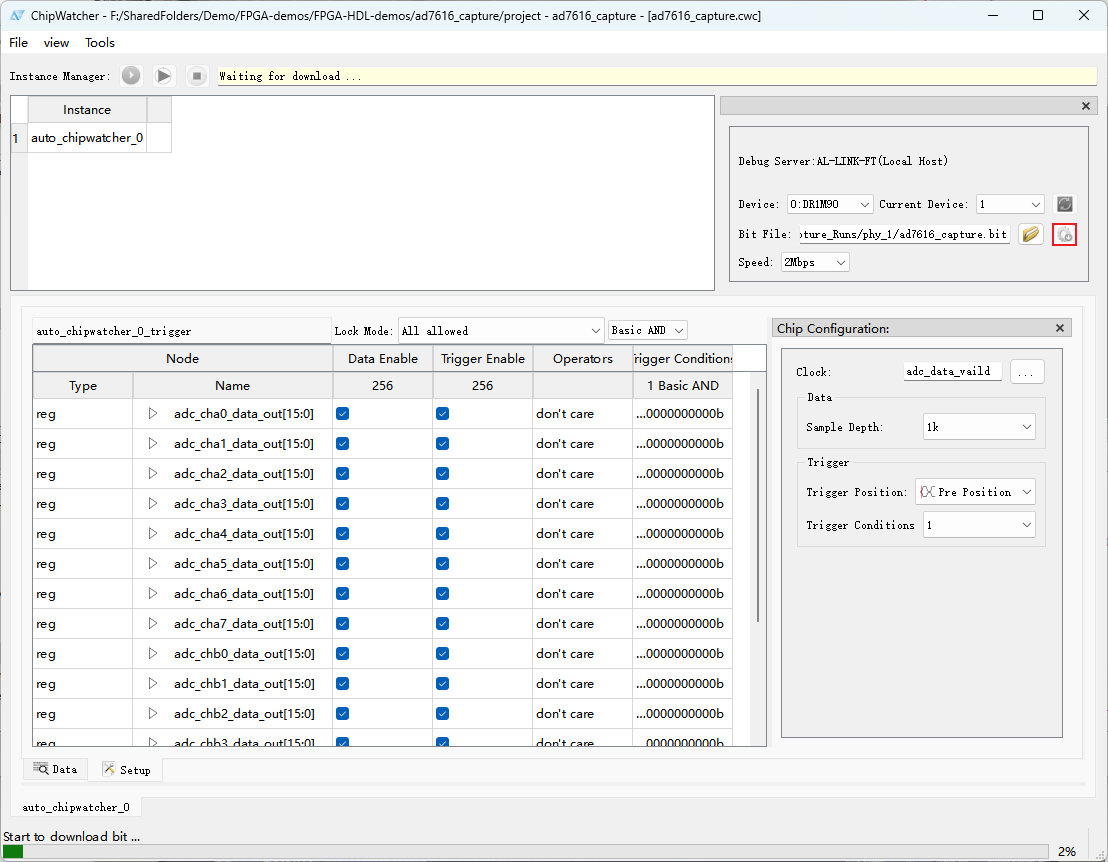

将评估板上电，点击图标，直至"Device"栏出现器件信息。在"BiteFile"栏中，选择案例对应的.bit镜像文件。
图 40

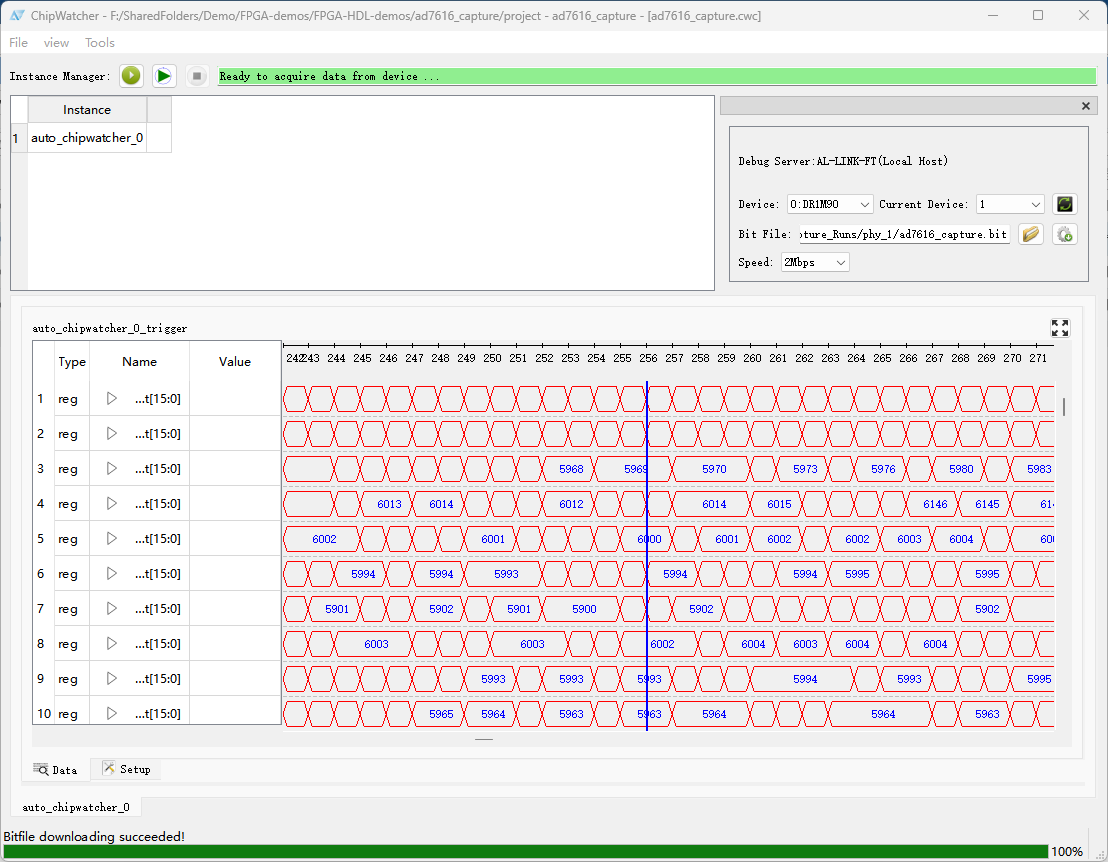

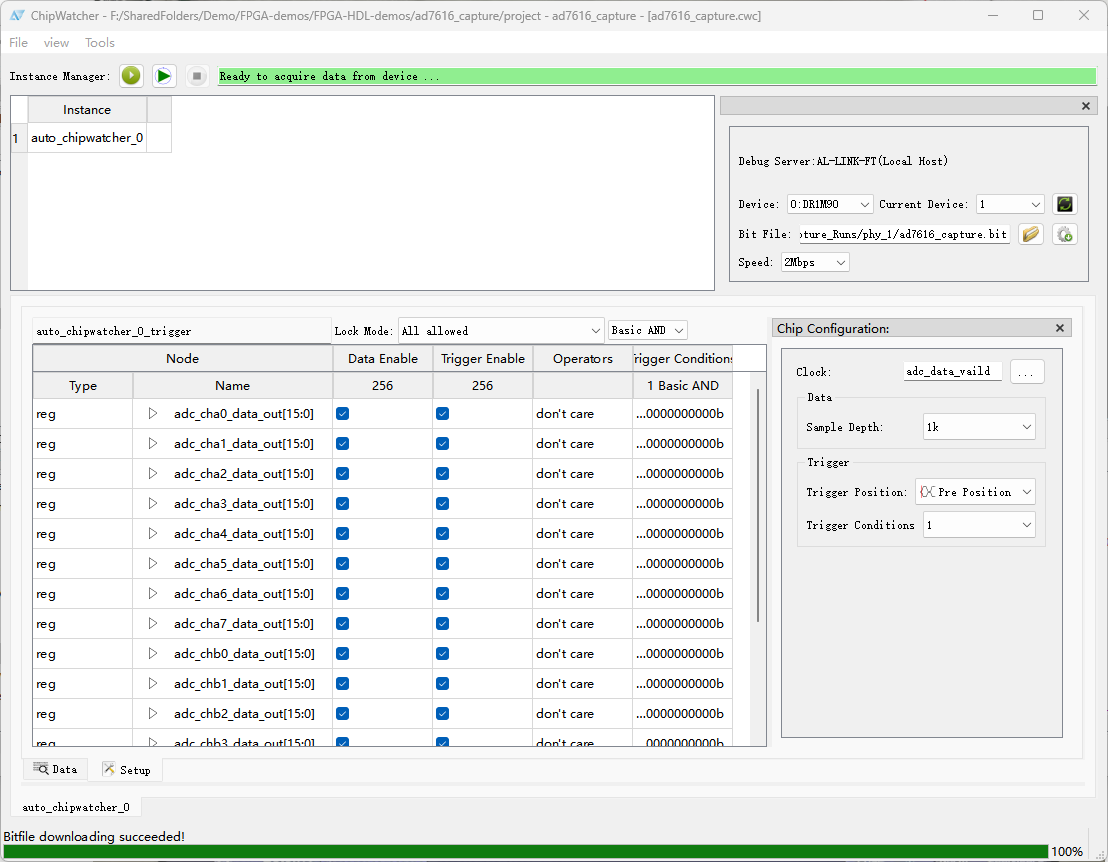

点击图标，加载bit镜像文件。
图 41
图 42
点击图标，进行单次采集，并等待采集完成。
图 43
图 44
采集完成后，点击"Setup"，选中要查看的数据，鼠标右键依次选择"SetBus/GroupRadix… -> signed DEC"设置波形格式为"signed DEC"（有符号十进制）。
图 45

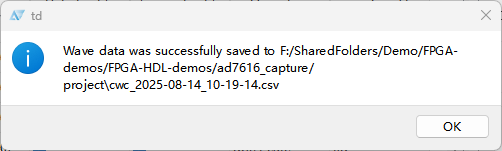

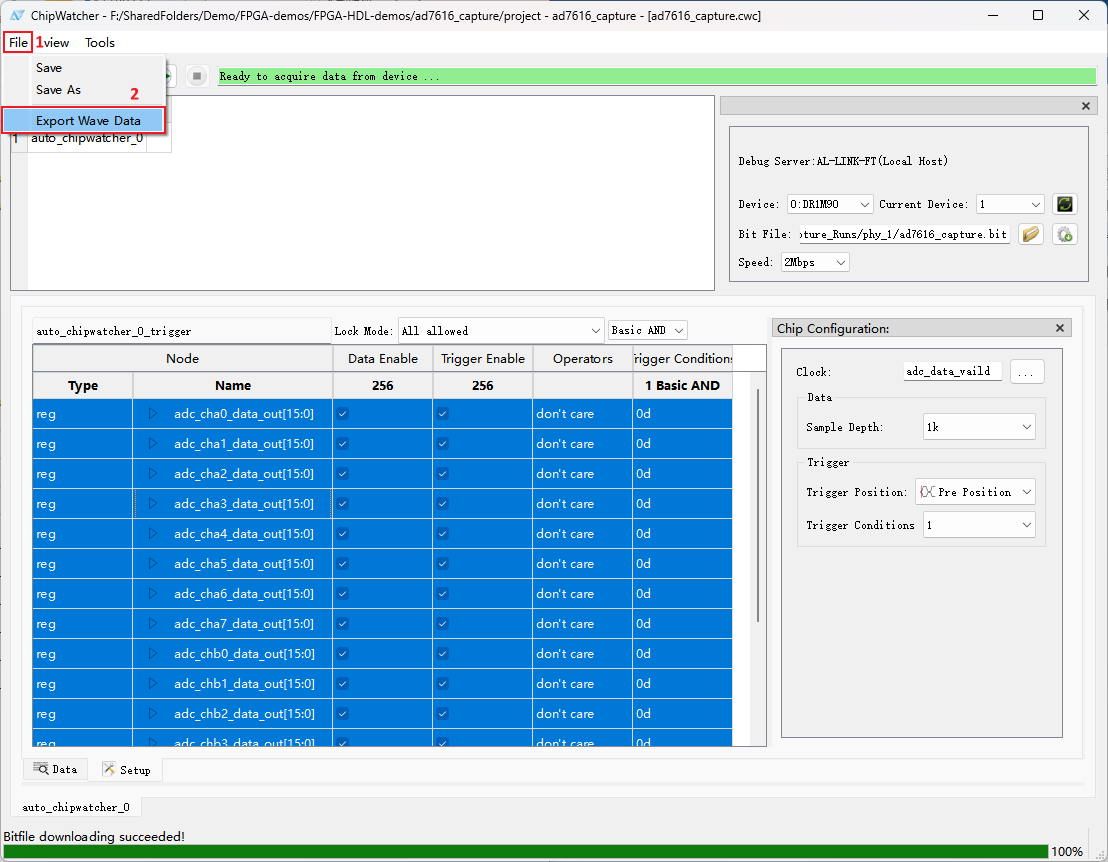

点击当前窗口右上角"File"，选择"Export Wave Date"，导出波形数据.csv文件。导出完成后，会弹出窗口显示导出文件的路径以及名称。
图 46
图 47
（3）结果验证

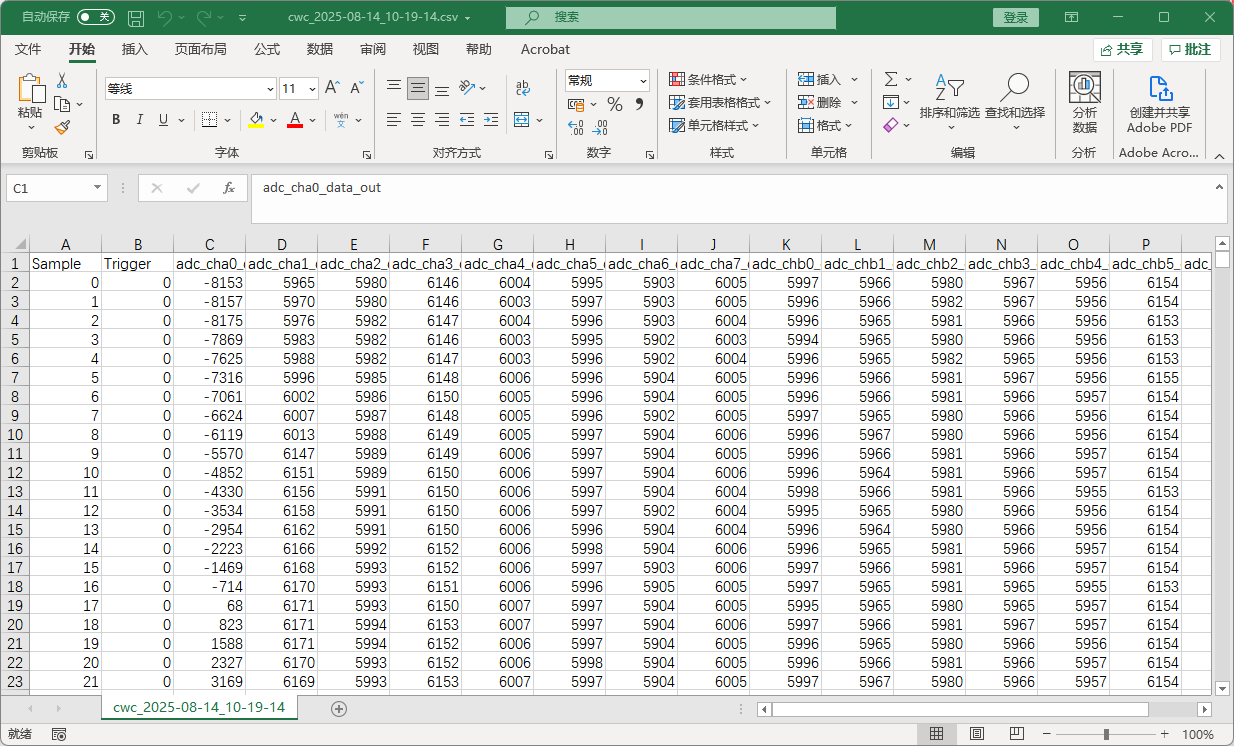

请将生成的.csv文件使用Excel打开，如下图所示。其中，第C列数据为TL7616模块V0A通道的采集数据，第J列数据为TL7616P模块V7A通道的采集数据，第K列数据为TL7616模块V0B通道的采集数据，第R列数据为TL7616P模块V7B通道的采集数据。
图 48

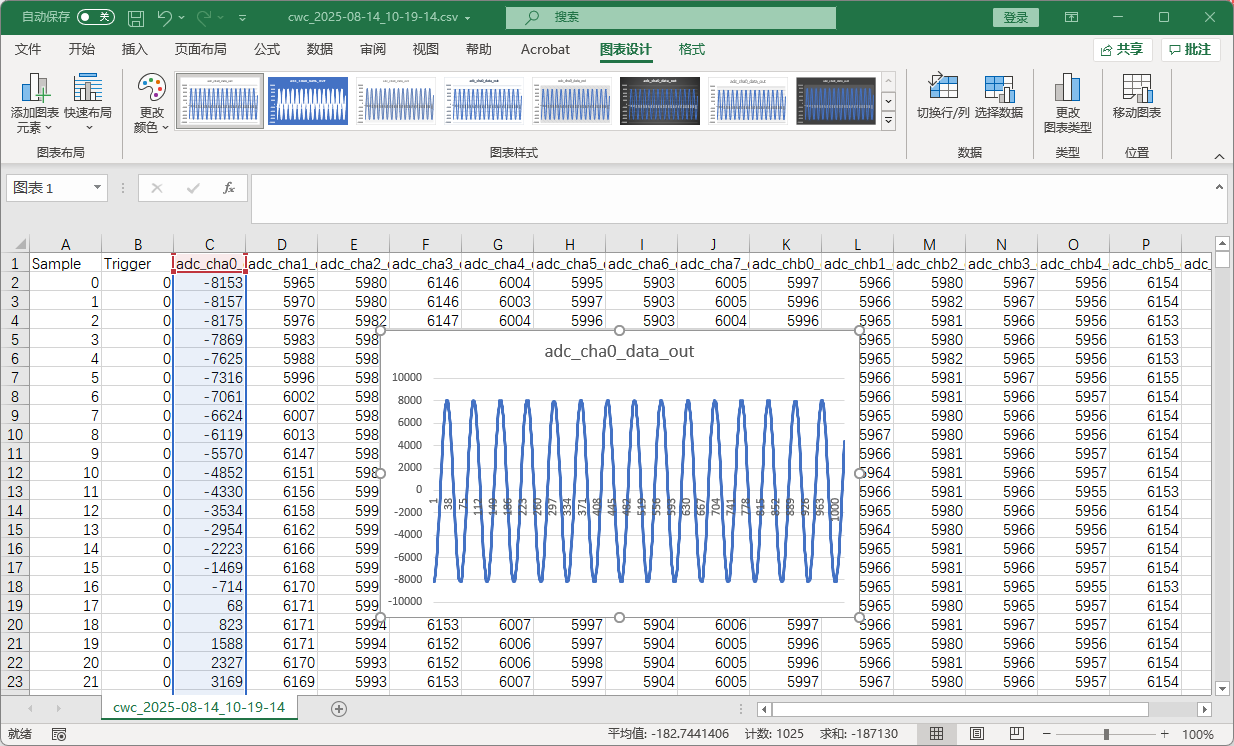

由于本次演示通过TL7616P模块的V0A通道进行数据采集，因此请选中表格中的第C列，点击“插入”选项，选择“折线图”，将采集数据显示为更加直观的波形图，如下图所示。
图 49
图 50

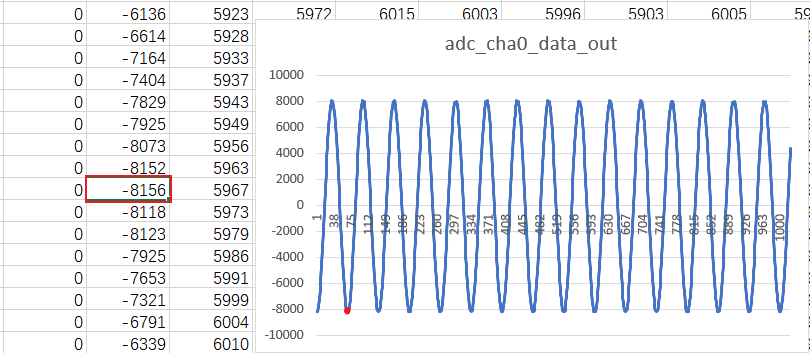

根据折线图确定波峰值为：8040，波谷值为：-8156
图 51 波峰值
图 52 波谷值
根据以上波峰值和波谷值，套用计算公式：CODE = VIN xVREF / 2n，计算可得约为4.94V，与信号发生器设置峰峰值：5.00Vpp接近。
参数解析：
VIN：输入电压，即波峰值和波谷值之和，为8040+ 8156 = 16196；
VREF：量程电压值，即为：+10V- (-10V ) = 20V；
n：数据有效位，此处为16位，即：n= 16。
IP核配置说明

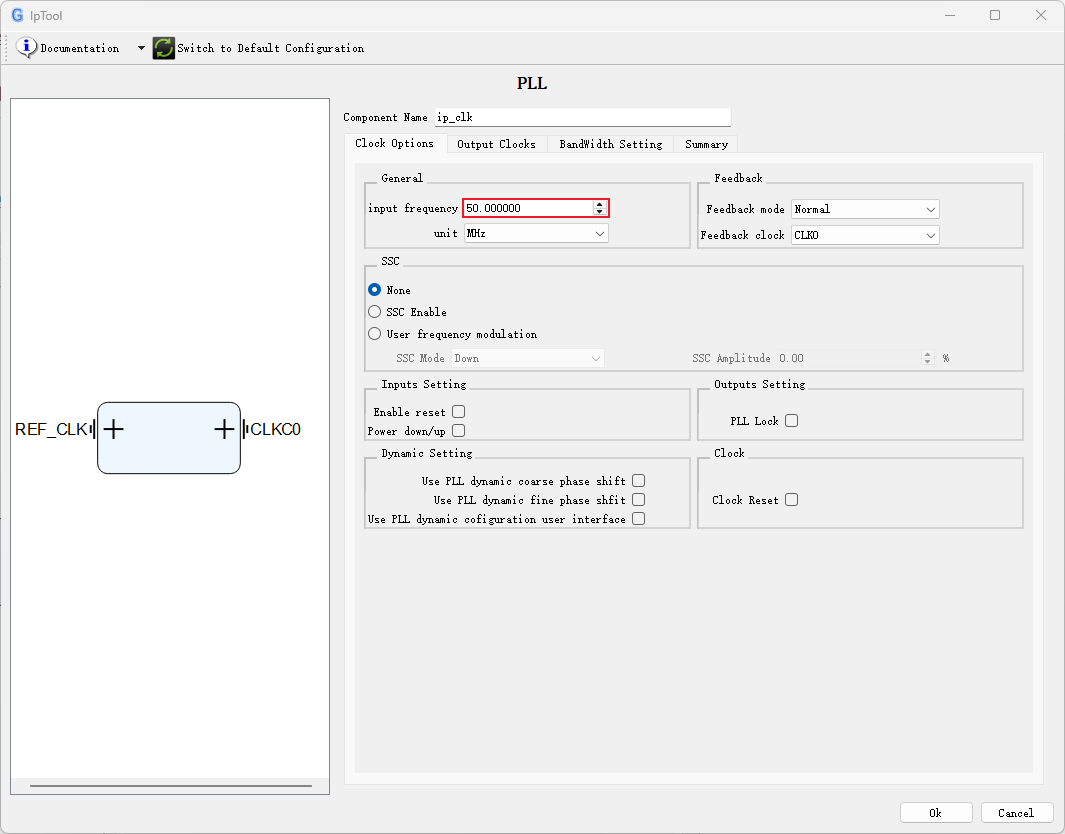

设置输入的时钟频率为50MHz。
图 53 PLL IP核配置

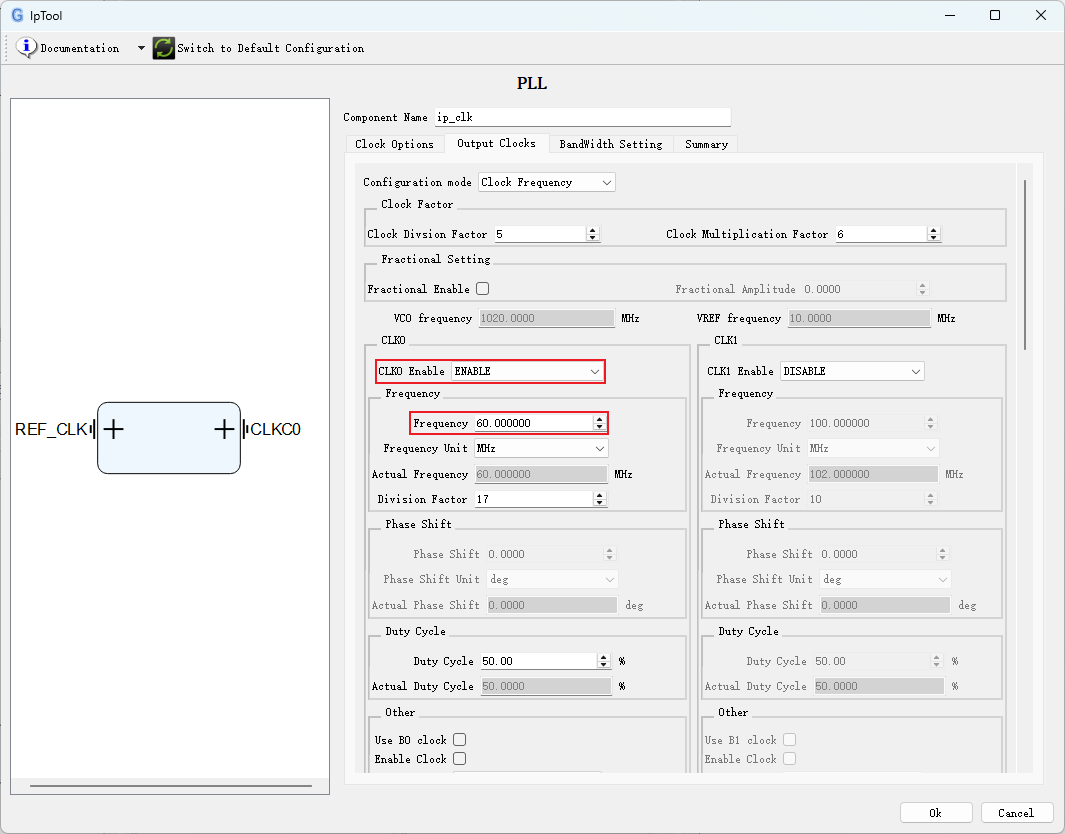

使能CLK0，配置输出频率为60MHz。
图 54 PLL IP核配置
关键代码
（1）顶层模块
顶层模块的源码位于案例目录"projecthdl"下的"ad7616_capture.v"。

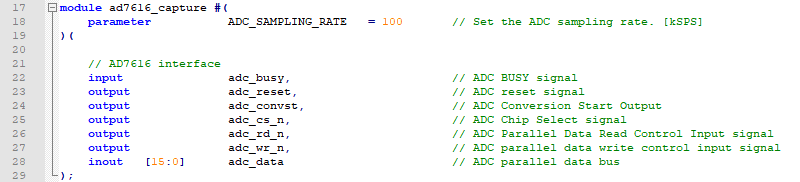

端口定义。
图 55
b)仿真调试信号定义。
图 56

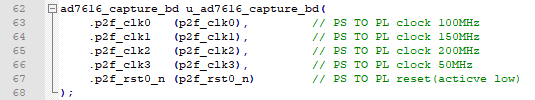

c)实例化ad7616_capture_bd模块，该模块负责从PS端产生时钟，提供给PL端。
图 57
d)使用PLL IP核输出100MHz ADC时钟。
图 58

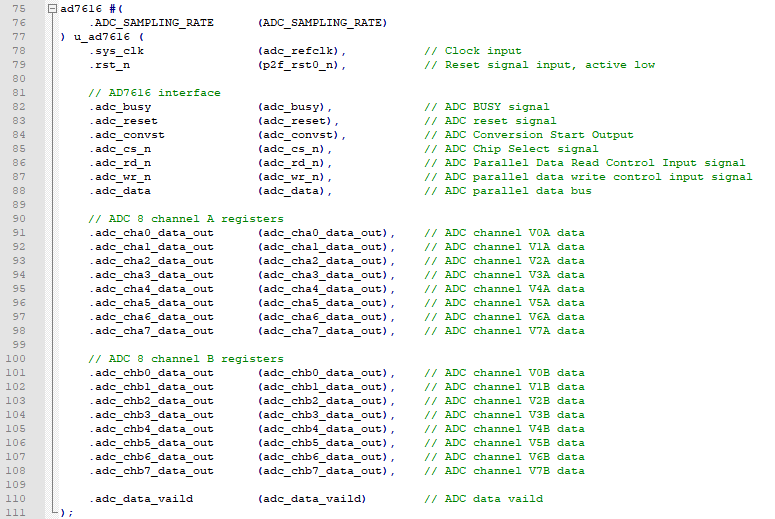

e)实例化AD7616模块。
图 59
（2）AD7616模块
AD7616模块的源码位于案例目录"projecthdl"下的"ad7616.v"。
a)生成100KSPS采样率时钟；60MHz作为AD7616模块运行时钟。
图 60

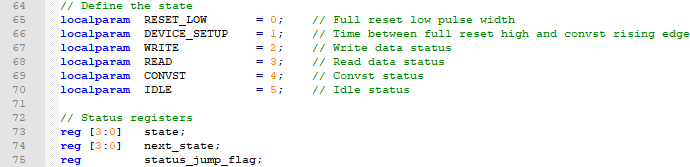

b)定义状态机。
图 61
c)保持时间信号。
图 62
d)配置ADC信号线。
图 63

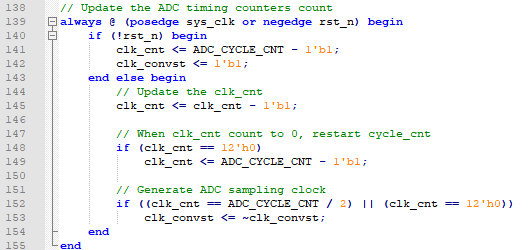

e)以60MHz时钟分频技术生成100KHz采样率的clk_convst信号。
图 64
f)配置状态机。
图 65

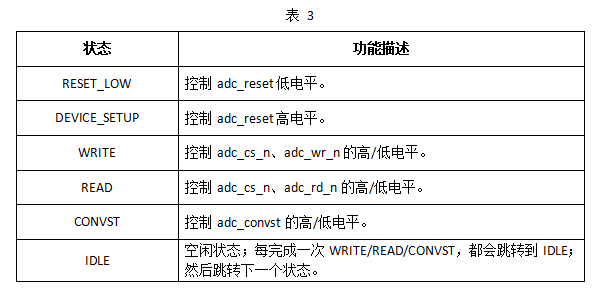

每个状态的功能如下表所示：

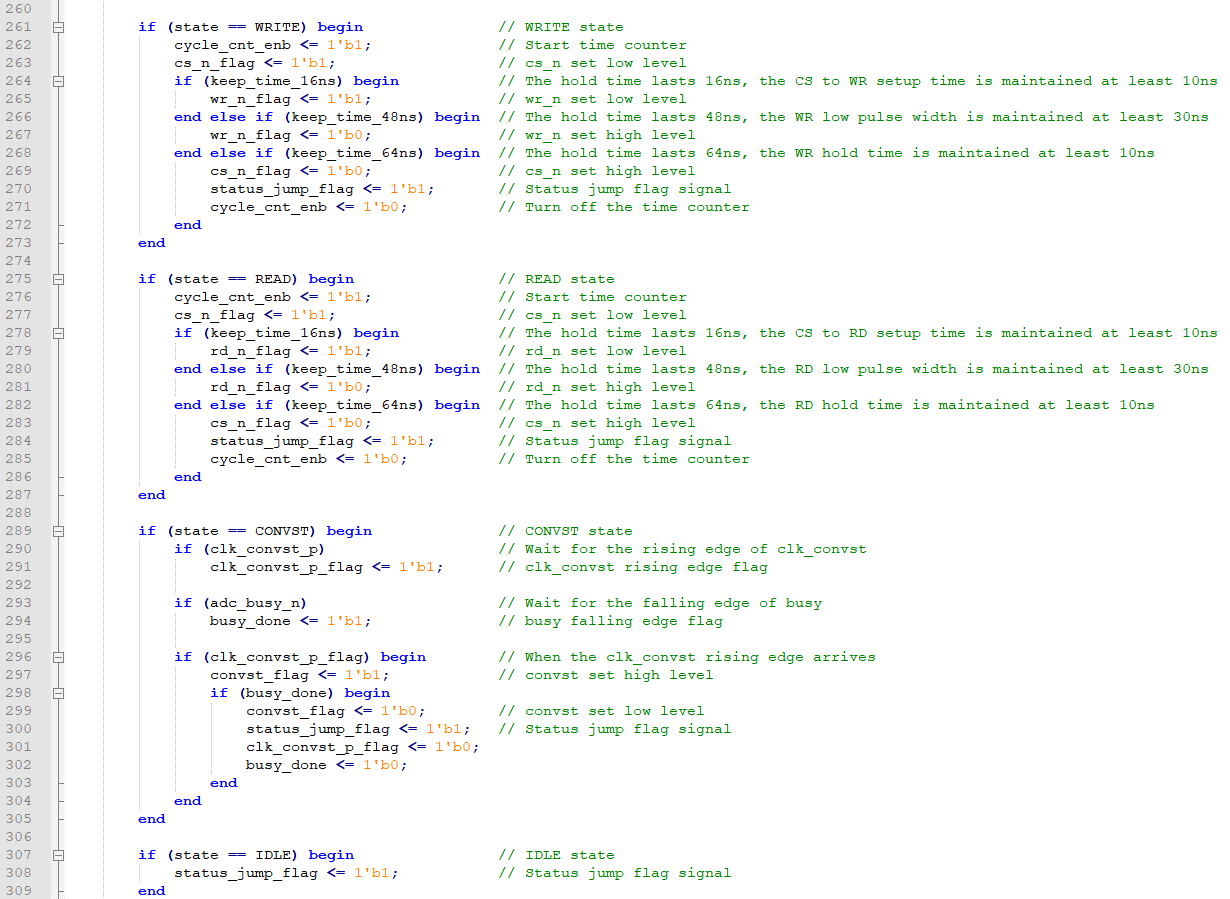

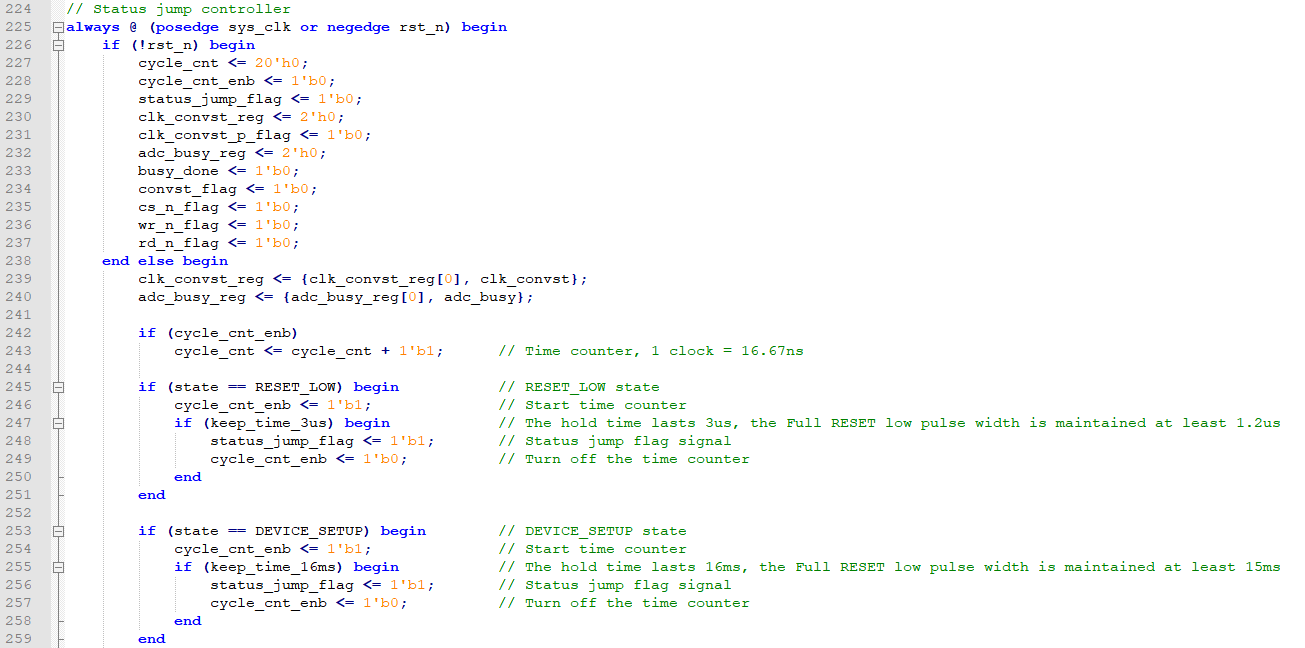

g)状态机控制逻辑。
图 66
图 67
图 68

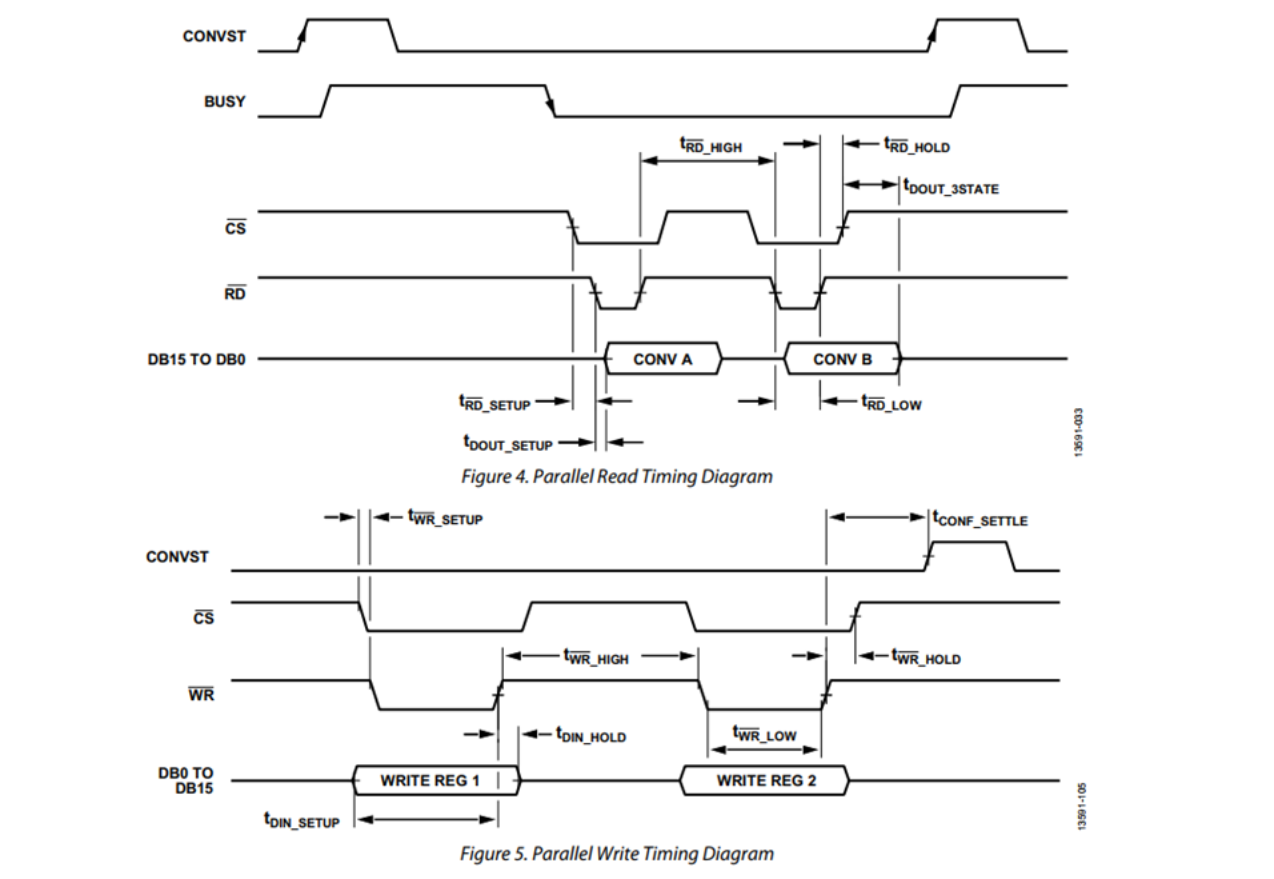

备注：保持时间需满足时序图的需求，如下图。
图 69

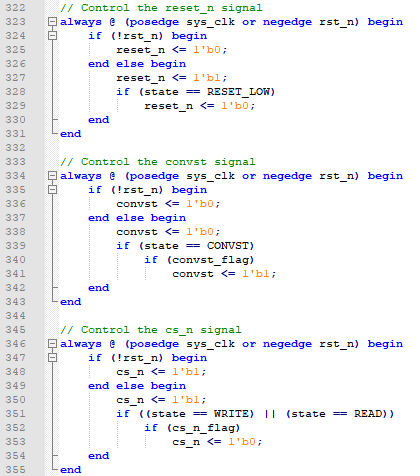

h)控制信号赋值逻辑。
图 70

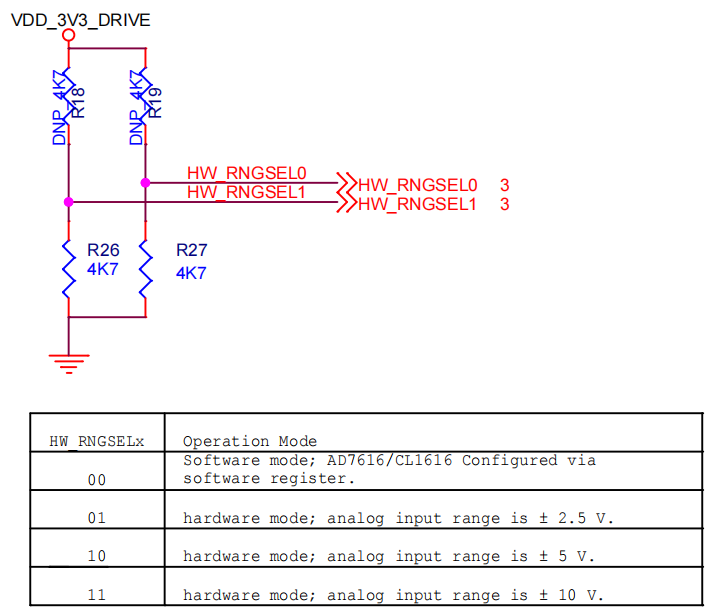

寄存器说明：TL7616P模块的AD芯片软件模式的开启是通过配置HW_RNGSEL0/HW_RNGSEL1引脚为低电平。如下图TL7616P模块的原理图所示。
备注：寄存器详细说明请参考TL7616P模块的AD芯片手册。
图 71

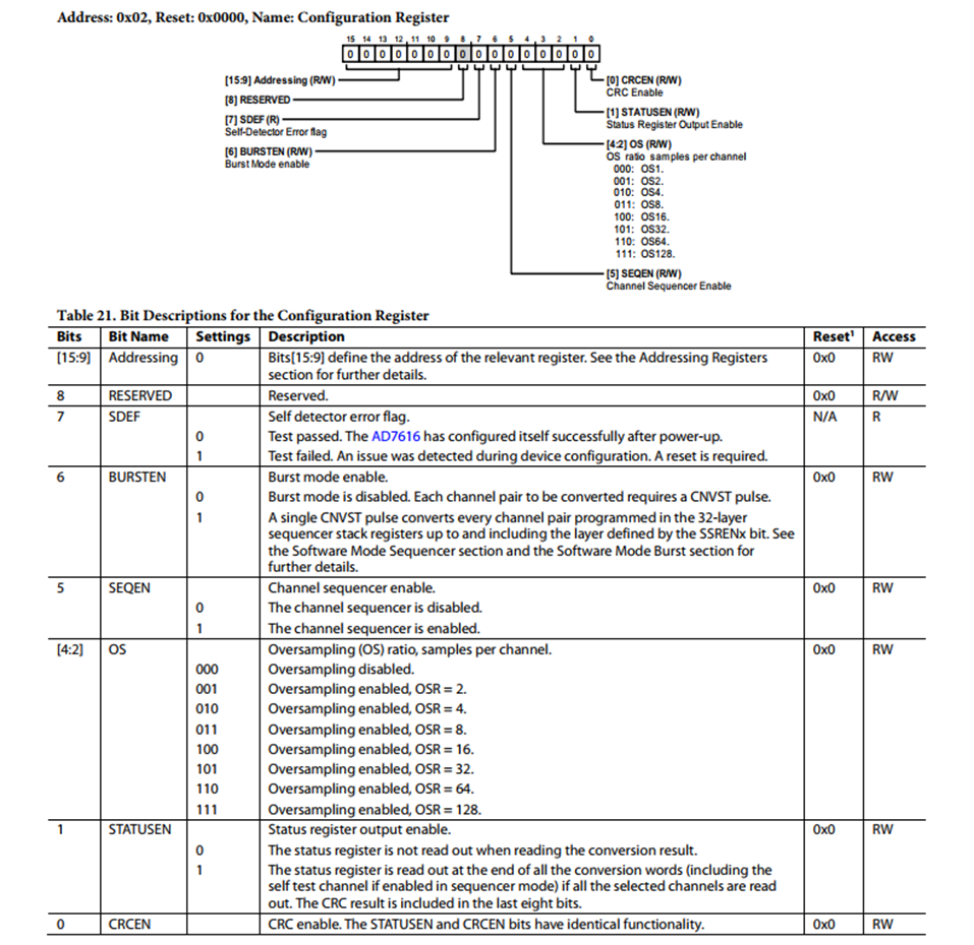

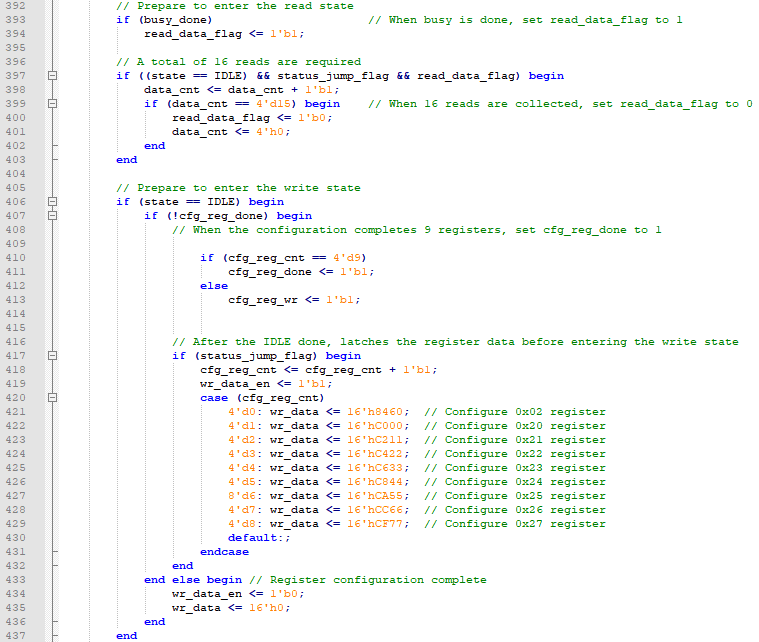

本案例通过配置0x02、0x20-0x27寄存器，将AD芯片设置为BURST Sequencer模式。
图 72
图 73
图 74

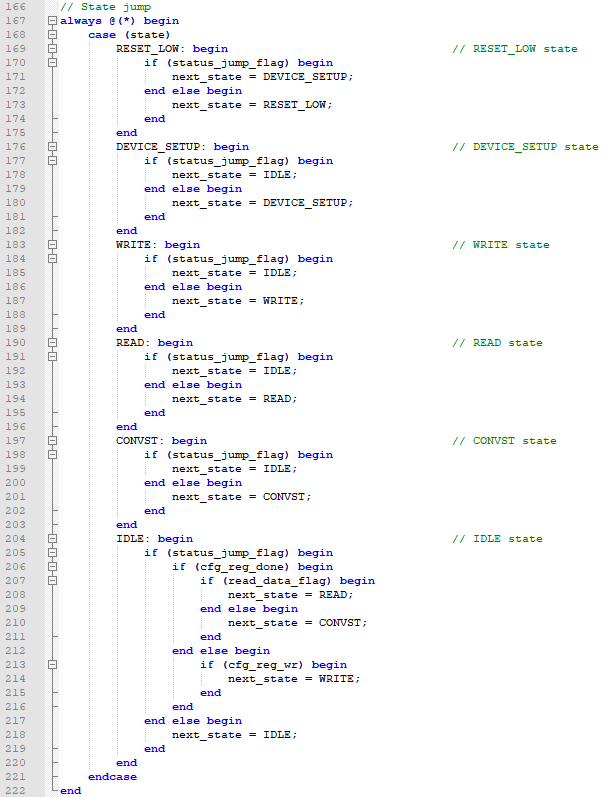

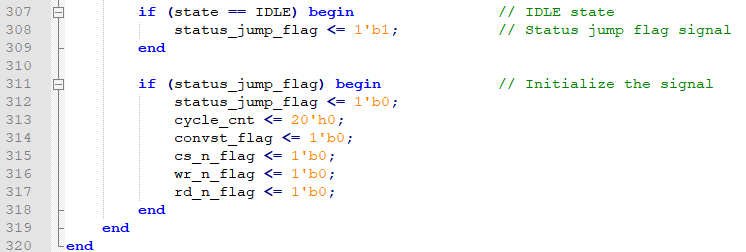

j)处于空闲状态时，判断下一状态的跳转。
图 75

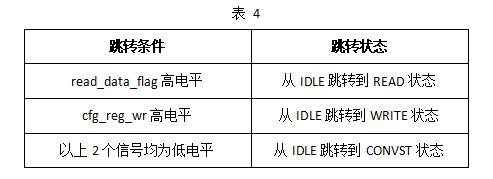

跳转条件与跳转状态对应关系如下表所示：
k)在adc_rd_n上升沿读取ADC数据，分离各通道数据。
adc_rd_p是adc_rd_n上升沿标志。在read_data_done高电平第一个周期，通道V7B数据的寄存器处于跳变和稳定的边缘状态。因此延迟时间直至IDLE状态结束，产生adc_data_vaild标志。当adc_data_vaild高电平代表采样16通道数据完成。
图 76
