在自动驾驶、电动滑板车、无人机甚至工业自动化领域，高性能电机控制是不可或缺的核心技术。而如果你对硬件有足够的热情，你会发现：传统用 MCU 实现 FOC(Field-Oriented Control，磁场定向控制)也能“搬”到 FPGA 上运行，并大大提升实时性和可扩展性。

今天我们介绍一个硬核开源项目：FPGA-FOC，它使用 Verilog 在 FPGA 上实现了完整的 FOC 电机控制系统。

项目简介

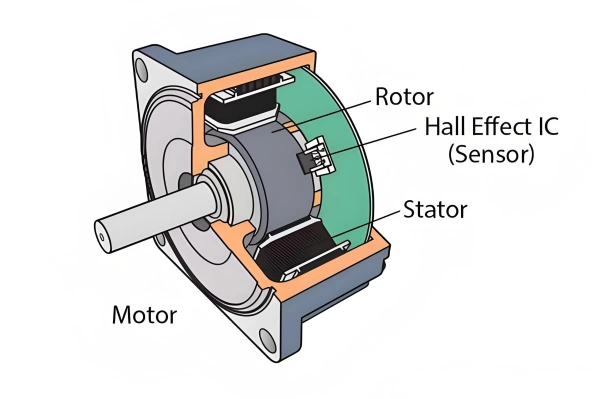

基于 FPGA 的磁场定向控制 (FOC)，用于驱动永磁同步电机 (PMSM) 或无刷直流电机 (BLDC)

FOC控制算法对传感器采样速率和处理器算力提出了一定的要求，使用 FPGA 实现的 FOC 可以获得更好的实时性，并且更方便进行多路扩展和多路反馈协同。

本库实现了基于角度传感器（也就是磁编码器）的有感 FOC，即一个完整的电流环，可以进行扭矩控制。借助本库，你可以进一步使用 纯FPGA 或 MCU+FPGA 的方式实现更复杂的电机应用。

项目名称：FPGA-FOC

作者：WangXuan95

实现语言：Verilog

控制目标：永磁同步电机（PMSM）

项目地址：

https://github.com/WangXuan95/FPGA-FOC

什么是 FOC？

磁场定向控制（FOC）是一种现代矢量控制算法，通过将三相电机电流变换到旋转坐标系，实现对电机转矩和磁通的独立控制，就像控制直流电机一样平滑、精确。

核心流程通常包括：

Clarke 变换（三相 → 两相 αβ）

Park 变换（静态 αβ → 动态 dq）

PI 控制（对转矩与磁通分量独立调节）

逆 Park 和 SVPWM 波形生成

而 FPGA 相比 MCU 在这些高频率、高并发的运算中具有天然优势。

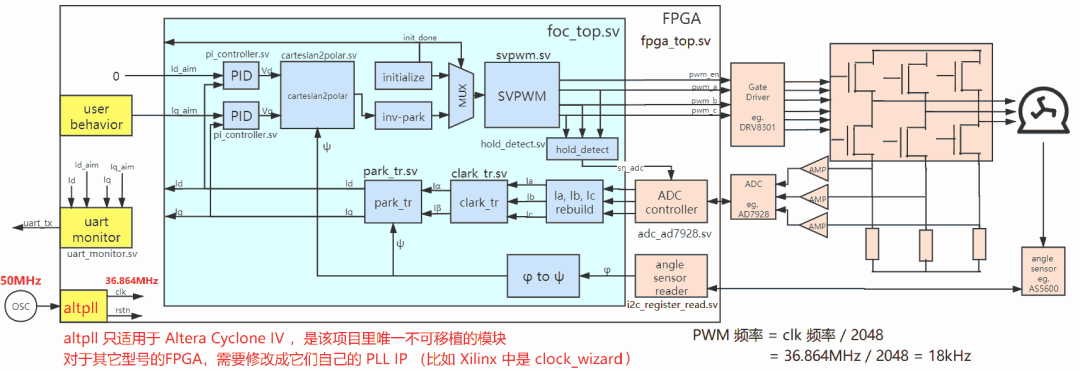

项目结构简析

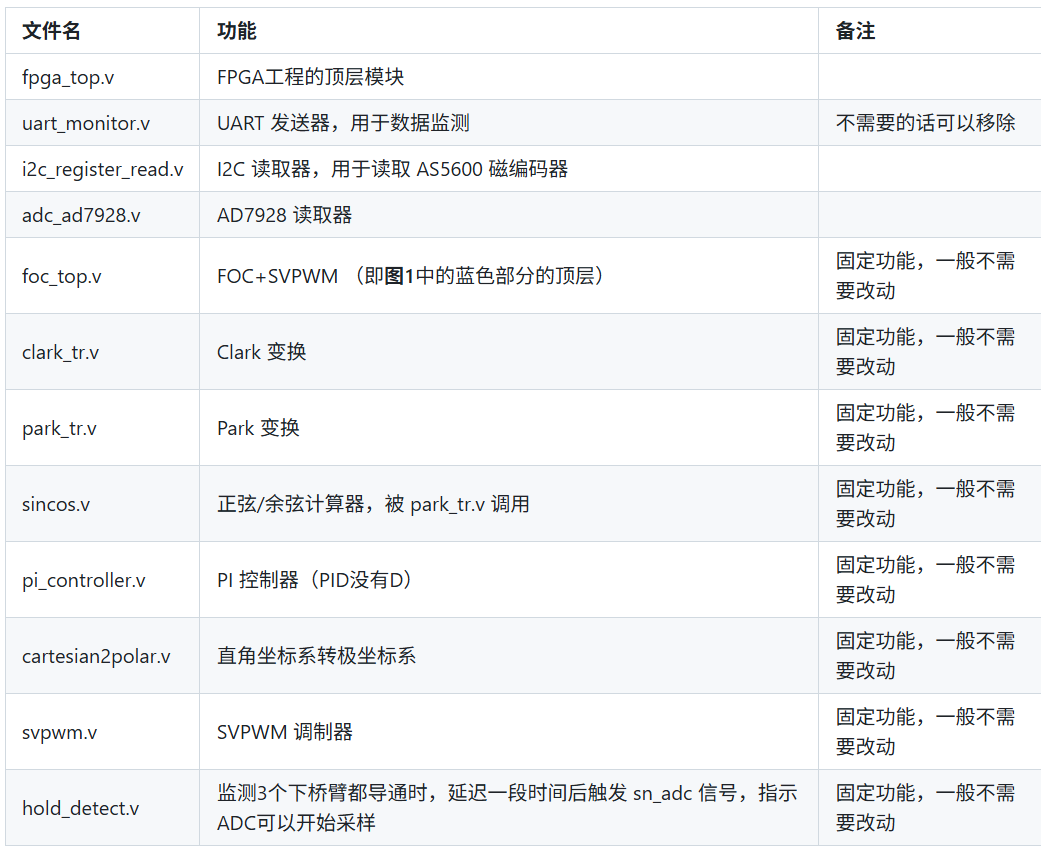

该项目主要分为以下模块：

从结构上来看，该项目构建了一个模块化、可独立仿真的完整电机控制架构，具备良好的教学与工程参考价值。

亮点特性

全流程仿真支持

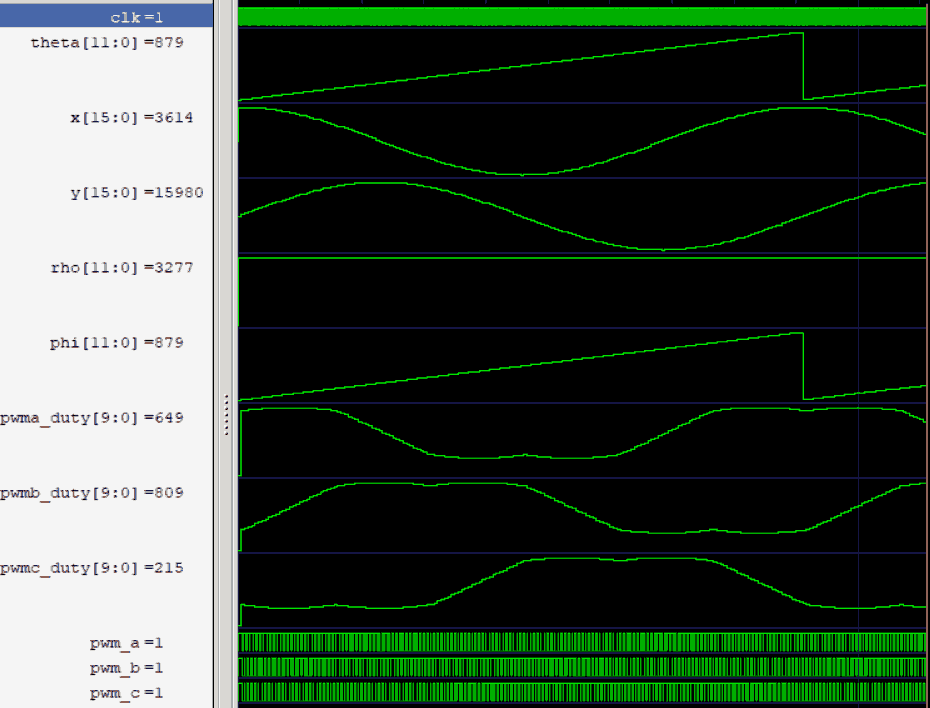

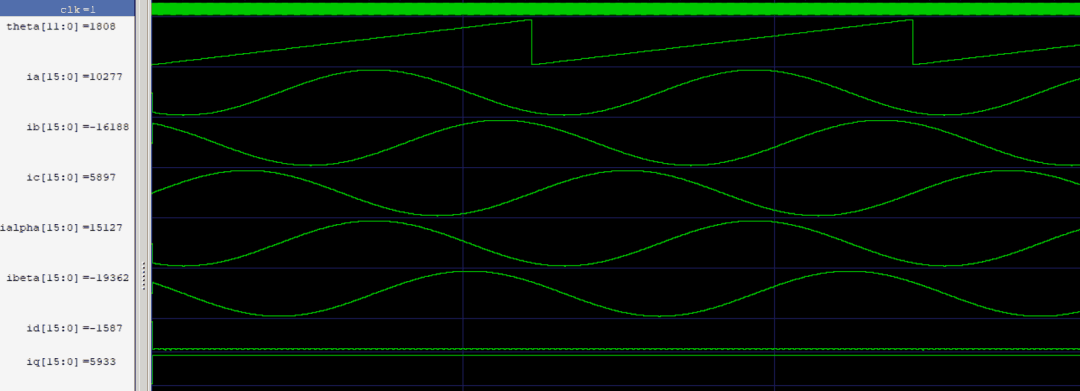

项目内置了多个 testbench，包括对 Park/IPark、SVPWM 及整体系统的测试，初学者可以非常方便地观察波形与理解运行机制。

控制器细节还原度高

包括 PI 控制器、速度环、电流环 等核心部分都有独立模块定义，清晰可读。

Verilog 写法规范

模块接口统一，信号命名清晰，结构良好，便于移植到不同平台或用于 SoC 项目集成。

如何上手运行？

项目链接中有开源的硬件，方便移植使用

https://oshwhub.com/wangxuan/arduino-foc-shield

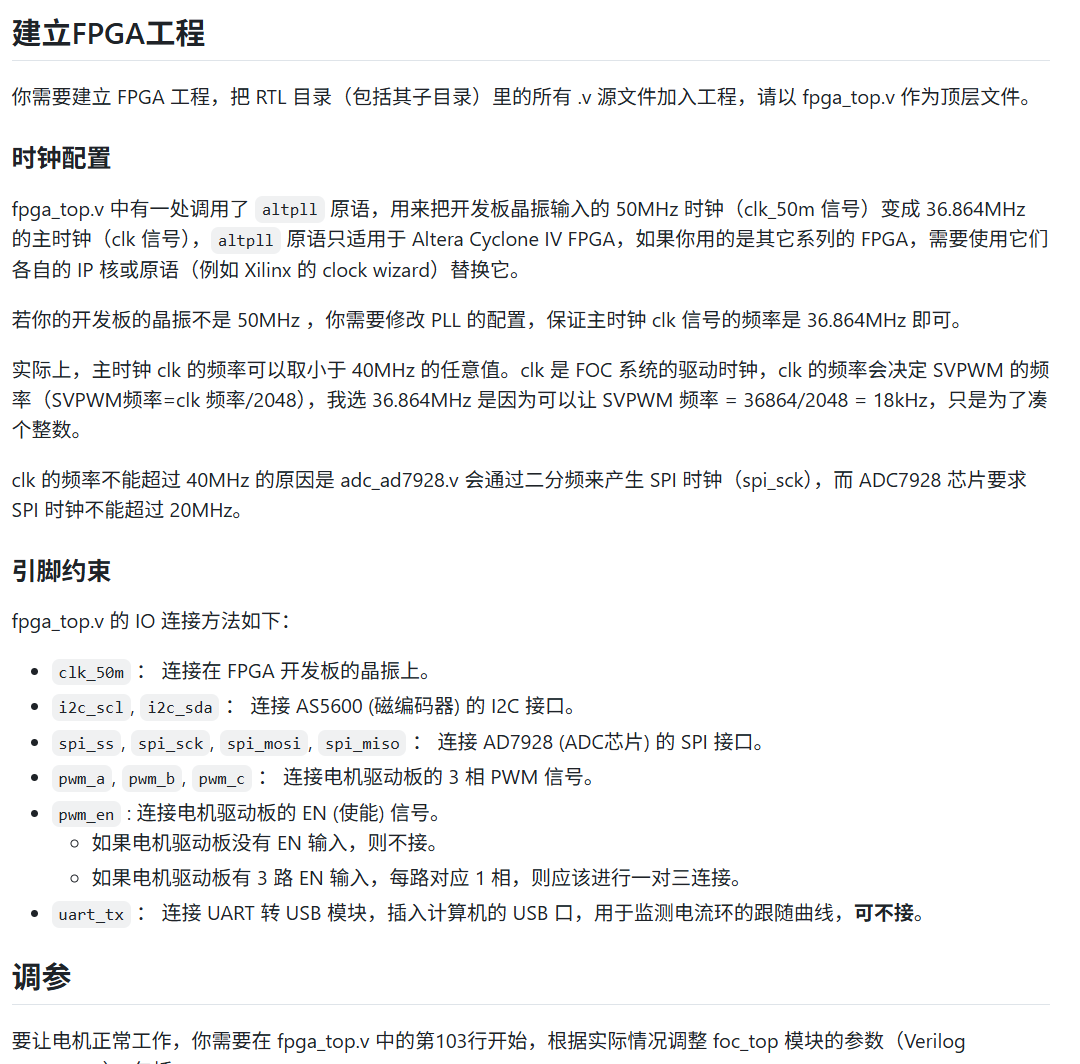

后续的工程移植及应用，项目链接中很详细：

总结

FPGA-FOC 是一个兼具工程价值与学习意义的开源 Verilog 项目。如果你对电机控制感兴趣，或想亲手写出一个真实运行的 FPGA 控制系统，不妨从这个项目开始。
