FPGA DE23-Lite串口通信详解：UART模块设计与仿真

2025-10-15

1开发板串口简介

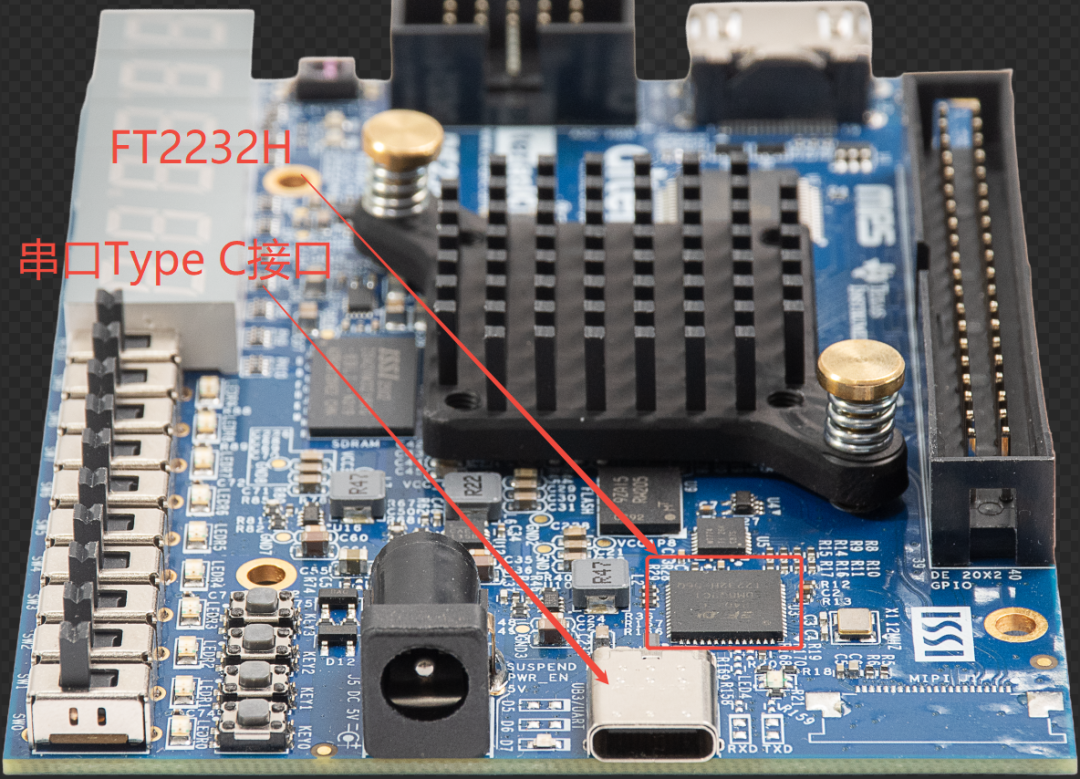

DE23-Lite开发板提供了一个UART通信接口(物理接口是下图的Type C接口），用户能够通过主机与Agilex 3 FPGA进行串口通信。

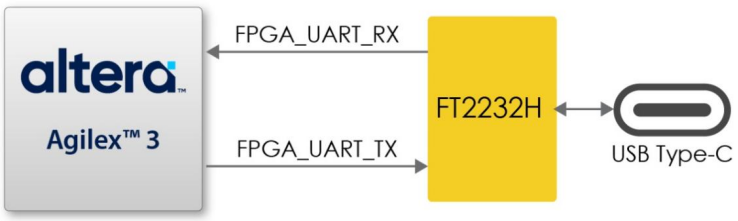

该接口使用DE23-Lite板载的USB Blaster III电路中的FT2232H芯片作为UART转USB的桥梁。将USB线连接到DE23-Lite板的Type-C接口和主机之间，即可启用USB Blaster III和FPGA UART功能，此时无需串行驱动程序，但用户在使用UART功能前需要确保已安装USB Blaster III驱动程序。

连接USB线后，通常在PC设备管理器中会显示USB Blaster III和一个COM端口号。

2实验任务

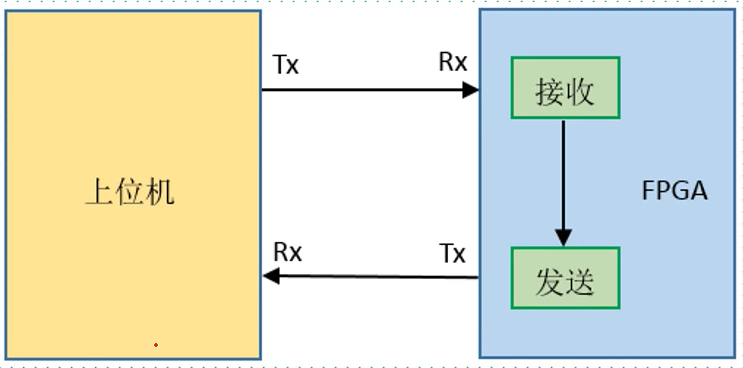

设计一个串口回环实验，实现上位机发送数据给开发板串口，串口接收数据后又通过串口发送给上位机。

串口时序图如下：

要求：数据位为8位，停止位1位，无校验位，波特率115200bps。

3模块设计

DE23-Lite的串口回环设计主要是2个模块：串口发送模块（发送数据时将并行的数据转换成串行数据进行传输）和串口接收模块（在接收数据时将接收到的串行数据转换成并行数据）。

系统时钟是50MHz，波特率是115200bps，那么串口发送和接收时，数据的每个位将占用50000000/115200 ≈ 434个时钟周期。

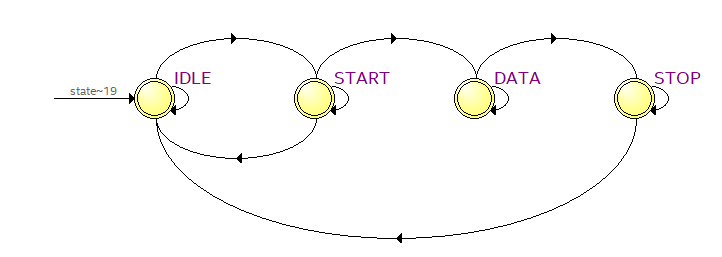

在串口接收模块设置一个4状态的状态机：

空闲状态：在空闲状态下，检测起始位(低电平)。一旦检测到起始位，进入START状态，并设置计数器在半位时间后采样，这样可以确保在位的中心点采样，提高抗噪能力。

起始位检测状态：等待半个位周期后，再次检查线路状态。如果仍然是低电平，确认是有效的起始位，进入DATA状态；否则认为是噪声干扰，返回IDLE状态。

数据位接收状态：在每个位周期的中心点采样数据位，并存入移位寄存器。接收完8位数据后，进入STOP状态。

停止位处理状态：等待一个完整的位周期(停止位)，然后将接收到的数据输出，并产生一个时钟周期的接收完成信号。

接收模块工程代码：

moduleuart_rx(
 input clk,
 input rst_n,
 input uart_rx,
 output reg [7:0] rx_data,
 output reg rx_done
);


parameterCLK_FREQ=50000000;
parameterBAUD_RATE=115200;

 //波特率计数器
 localparam BAUD_CNT_MAX=CLK_FREQ/BAUD_RATE;
 localparam HALF_BAUD_CNT=BAUD_CNT_MAX/2;
 reg [15:0] baud_cnt;

 //状态定义
 localparam IDLE=2'd0;
 localparam START = 2'd1;
 localparam DATA=2'd2;
 localparam STOP = 2'd3;

 reg [1:0] state;
 reg [2:0] bit_cnt;
 reg [7:0] rx_reg;
 reg uart_rx_sync1, uart_rx_sync2;

 //同步输入信号
always @(posedge clkornegedge rst_n)begin
 if(!rst_n)begin
  uart_rx_sync1

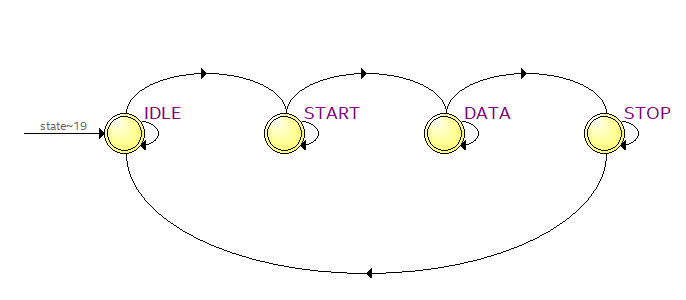

	串口发送模块同样设置了一个4状态的状态机：

	空闲状态：空闲状态保持高电平。

	起始位发送状态：发送起始位，低电平。

	数据发送状态：数据位从最低位(LSB)开始发送，这是UART的标准格式。

	停止位发送状态：发送停止位，高电平。



	串口发送模块的工程代码：

module uart_tx(
 input clk,
 input rst_n,
 input tx_start,
 input [7:0] tx_data,
 output reg uart_tx,
 output tx_busy
);


parameterCLK_FREQ =50000000;
parameterBAUD_RATE =115200;

  // 波特率计数器
 localparam BAUD_CNT_MAX = CLK_FREQ / BAUD_RATE;
 reg [15:0] baud_cnt;
 wire baud_tick = (baud_cnt ==0);

  // 状态定义
 localparam IDLE =2'd0;
 localparam START = 2'd1;
 localparamDATA=2'd2;
 localparam STOP = 2'd3;

 reg [1:0] state;
 reg [2:0] bit_cnt;
 reg [7:0] tx_reg;

  // 波特率计数器
always@(posedge clk or negedge rst_n)begin
if(!rst_n)begin
  baud_cnt


	top文件代码要完成的任务是：

	只有在检测到接收完成信号的上升沿时才启动发送

	只有在发送器不忙时才启动新的发送

	实现了接收数据到发送数据的无缝衔接

moduleDE23_Lite_uart(
 input clk,
 input rst_n,
 input uart_rx,
 output uart_tx
);


/* synthesis keep */wire [7:0] rx_data;
 wire rx_done;
 wire rx_done_rise,tx_start;
 wire tx_busy;

 // UART接收模块
 uart_rx#(
  .CLK_FREQ(50000000),
  .BAUD_RATE(115200)
  ) uart_rx_inst (
  .clk(clk),
  .rst_n(rst_n),
  .uart_rx(uart_rx),
  .rx_data(rx_data),
  .rx_done(rx_done)
 );

 // UART发送模块
 uart_tx#(
  .CLK_FREQ(50000000),
  .BAUD_RATE(115200)
 ) uart_tx_inst (
  .clk(clk),
  .rst_n(rst_n),
  .tx_start(tx_start),
  .tx_data(rx_data),
  .uart_tx(uart_tx),
  .tx_busy(tx_busy)
 );

 // 回环控制逻辑
 reg rx_done_reg;
 always @(posedge clkornegedge rst_n)begin
 if(!rst_n) begin
   rx_done_reg


	仿真代码：

`timescale1ns/1ps


module DE23_Lite_uart_tb;


 // 输入
 reg clk;
 reg rst_n;
 reg uart_rx;

 // 输出
 wire uart_tx;

 // 测试参数
 parameter CLK_PERIOD =20; // 50MHz时钟周期
 parameter BIT_PERIOD =8680;// 115200波特率的位周期(1/115200 ≈ 8.68μs)

 // 实例化顶层模块
DE23_Lite_uartuut(
 .clk(clk),
 .rst_n(rst_n),
 .uart_rx(uart_rx),
 .uart_tx(uart_tx)
 );

 // 时钟生成
 always begin
  clk =0;
 #(CLK_PERIOD/2);
  clk =1;
 #(CLK_PERIOD/2);
 end

 // 测试任务：发送一个字节
 task send_byte;
  input [7:0] data;
  integer i;
  begin
     // 发送起始位
   uart_rx =0;
  #(BIT_PERIOD);
     // 发送8个数据位
  for(i =0; i

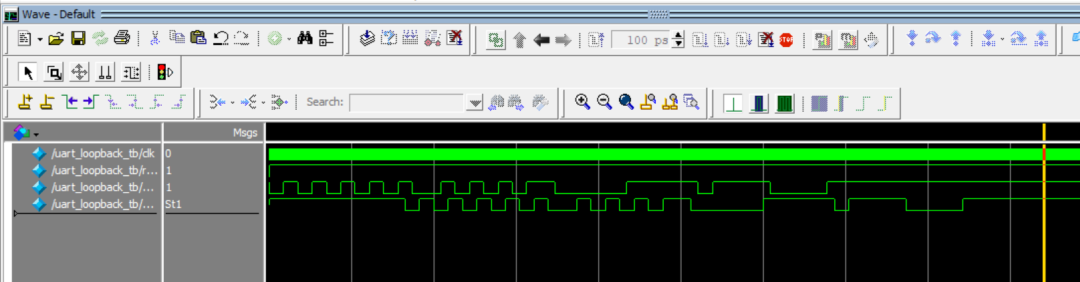

	modelsim仿真波形：



	可以看到：

	第一个波特位时间内，rx先发送低电平起始位，然后发送8bit数据01010101（低位在前，8'h55），最后发送高电平停止位；tx则一直是高电平。

	第二个波特位时间内，rx先发送低电平起始位，然后rx发送第二个测试数据10101010（低位在前，8'hAA），最后发送高电平停止位；tx则接收到8bit数据01010101。

	第三个波特位时间内，rx先发送低电平起始位，然后rx接收第二个测试数据11110000（低位在前，8'hF0），最后发送高电平停止位；tx则接收到8bit数据10101010。

	第四个波特位时间内，rx先发送低电平起始位，然后rx接收第二个测试数据00001111（低位在前，8'h0F），最后发送高电平停止位；tx则接收到8bit数据11110000。

	第五个波特位时间内，rx保持高电平；tx则接收到8bit数据00001111。

	Quartus版本选择：25.1，具体操作参考文章最新版Quartus Prime Pro 25.1 的安装和使用演示（含Questa仿真）

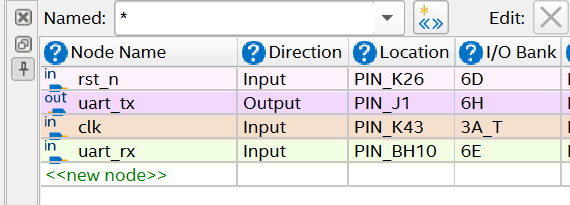

	引脚分配：

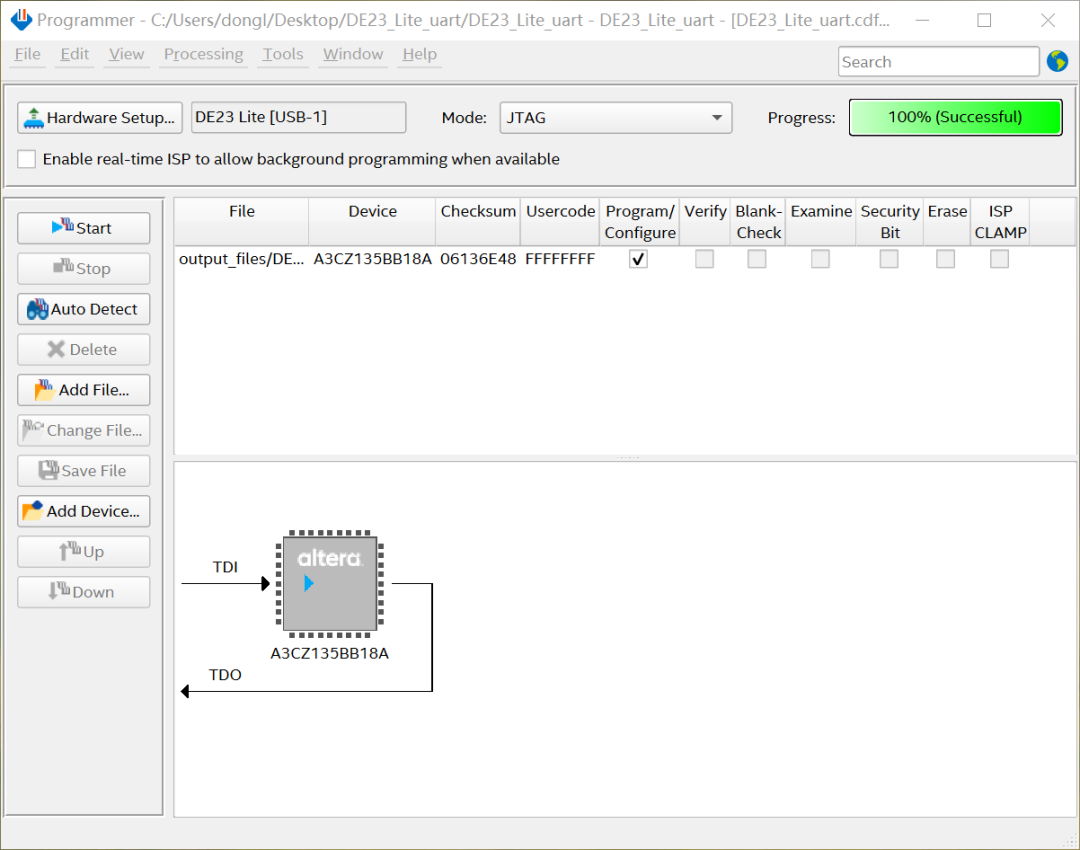

	4下板测试



	打开串口工具比如Putty或者是下面截图所示的XCOM，然后按照如下操作去测试：

	选择正确的COM口

	波特率设置为115200

	停止位设置为1位

	无校验位

	点击打开串口

	在发送窗口随便发送数据，可以看到上面接收窗口得到同样的数据显示，表示测试成功。
