日本航空电子工业(JAE)开发出并正式销售 DZ17 系列单对以太网连接器，该产品采用插头总长25mm的紧凑型设计，无需接线工具即可进行布线作业。

1概要

在机器人、传感器、物联网设备等工业领域以及建筑楼宇、办公室等室内布线场景中，单对以太网(Single Pair Ethernet：SPE)技术有望得到广泛应用。该技术能够大幅简化复杂布线，取代以往采用双绞线或四绞线实现的以太网通信，仅需一对双绞线即可同时传输数据和电力。

在此背景下，本公司着眼于SPE的普及趋势，为满足设备小型化、布线简化的需求，开发出了节省空间设计的SPE对应连接器“DZ17系列”，并于近期正式上市销售。本产品符合IEEE802.3cg、bw、bp、ch等国际通信标准及IEC63171-6连接器规范 ，是面向全球化制造业中支撑智能工厂与物联网的无缝连接解决方案的下一代以太网连接器。连接器插头采用全长25mm的紧凑型设计实现空间节省，同时采用IDC(绝缘位移连接)接线方式——只需手动将线缆插入定位器并推入即可完成接线，无需接线工具，使现场接线作业变得简单快捷。

本公司参与了由连接器制造商和FA设备制造商等组成的SPE连接器国际联盟“SPE工业合作伙伴网络”，推进相关产品的开发;同时作为日本国内联盟“SPEC(SPE联盟)”的成员，致力于推广SPE技术。

2外形尺寸

3特点

与 PoDL (数据线供电)兼容，通过单对线同时传输数据与电力，实现布线简化

支持 IEEE802.3cg (10BASE-T1L)、IEEE802.3bw (100BASE-T1)、IEEE802.3bp (1000BASE-T1) 和 IEEE802.3ch (10GBASE-T1) 通信标准

符合 IEC63171-6 连接器标准

紧凑型设计，插头全长为 25 mm

采用IDC压接技术，无需工具即可轻松实现现场布线

插头侧弹簧采用金属锁扣弹簧结构，有效防止损坏

4适用市场

机器人、传感器、摄像头、电机、工业设备、通信设备、安防设备

工厂/楼宇内的布线

5一般规格

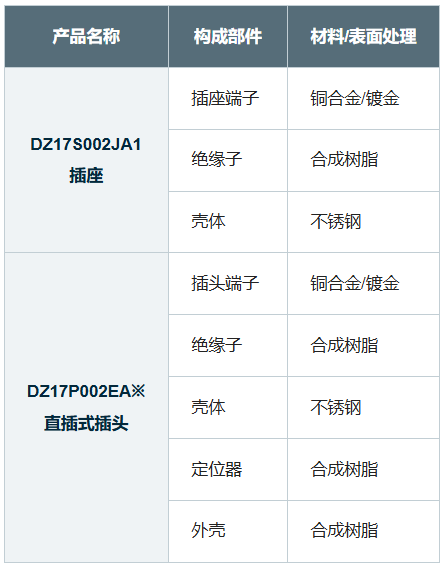

材料/表面处理
