无线射频技术入门文章
含频段、调制与常见应用
前言
“无线射频技术，简称 RF，Radio Frequency，通常指几十kHz到几百GHz范围内的电磁波应用。说的再大白话一些就是——无线射频技术就是利用射频电磁波在空间中传播、反射、耦合、感应的技术。掌握这个技术，你就可以用无线电波来传递能量或信息”
它不是某一个协议，也不是某一个模块。它关注的是更底层的问题：
*“信号怎么发出去；信号怎么被接收；频率怎么选；天线怎么设计；功率怎么控制；信号怎么调制；电路怎么匹配；干扰怎么处理。Wi-Fi、蓝牙、RFID、NFC、UWB、LoRa、雷达等技术背后，都离不开射频。*”
那么，射频核心要解决的是什么？能干什么？调制方式是什么？它和普通电路的区别是什么？……
相信看完本文，你会有自己的理解~
一、什么是射频？
射频，就是可以作为无线电波使用的高频电信号。
常见说法里，射频大致覆盖几十kHz到几百GHz的范围。对于此，它的边界定义不完全统一，本文就不对此做过多赘述。本文只说工程上更关心的事，那就是：
“这个频率的信号，能不能通过天线、电磁场或空间传播来发挥作用。”
它的核心逻辑是：
电路里产生高频电信号；通过天线、线圈或其他结构发出去；在空间中传播、反射、耦合或被接收；最后再被设备转换成可处理的电信号。
了解了射频技术的核心逻辑，我们就聊聊……
二、无线射频技术能干什么？
它主要有6种“用途”：
2.1 发射和接收信号
这是最基础的用途。用于：遥控器发出控制信号；收音机接收广播信号；RFID 读卡器发射射频场；雷达发射探测波并接收反射波。
原理：把电信号变成电磁波，再把电磁波变回电信号。
2.2 识别物体
它的典型应用是RFID/NFC。用于：门禁卡；校园卡；交通卡；仓库标签；ETC车辆识别。
这类应用的重点不是高速传数据，而是：用射频信号读取标签身份，确认“这是谁”。

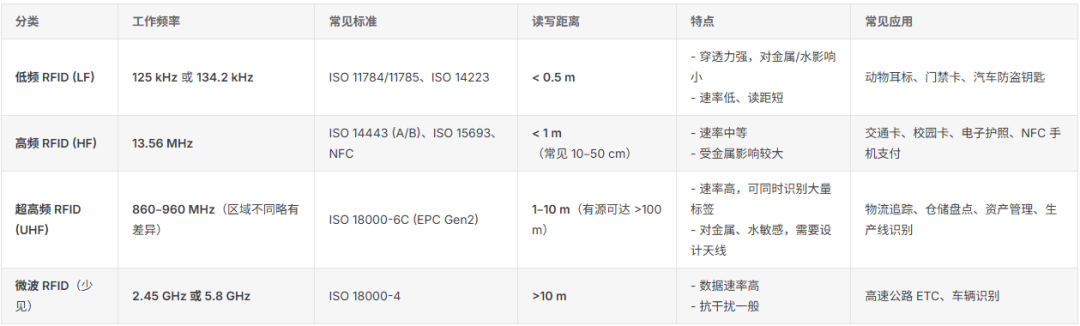

RFID又可以按频段分成这4类：
2.3 探测目标
典型应用是雷达。用于：汽车毫米波雷达；人体存在传感器；工业测距；液位检测；安防探测；气象雷达。
原理很直接：发出射频信号，看它反射回来之后发生了什么变化。通过反射信号，可以判断目标是否存在、距离多远、有没有移动、速度如何。
2.4 定位和测距
射频信号还可以用来判断位置和距离。用于：UWB测距；雷达测距；室内资产定位；数字车钥匙距离判断；工厂人员或物料定位。

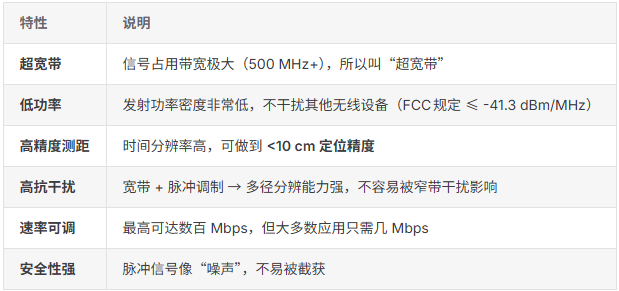

这里就不多赘述，但值得一提的是——【UWB】是定位和测距技术中，比较典型的一类。它的全称是Ultra-Wideband，超宽带，使用超过500 MHz的超宽频谱，特点是低功率、高时间分辨率，常用于高精度测距和定位。很多UWB应用可以做到厘米级定位精度。
2.5 无线感应和近距离供能
射频不只可以传信息，也可以通过电磁场耦合传递能量。用途主要有：无源RFID标签被读卡器激活；NFC卡片靠近手机后被读取；感应式门禁卡；部分近距离无线供能场景。
这类场景不是靠电池主动发射，而是利用读卡器或设备产生的电磁场，让标签获得能量并响应。
2.6 射频能量作用
射频还可以直接作为能量使用。主要用途有：微波炉；工业射频加热；部分医疗射频消融设备。
这里射频的作用就不是“通信”了，而是利用电磁能量本身对物体产生影响。
是不是感觉有意思起来了？原来无线射频技术，居然能在日常生活的方方面面都用得上，还带来了极大的便利！
那接下来，我们就要再深入一些，我们一起理解射频的频段，以及了解频率， 了解调制方式……
三、常见射频频段怎么理解？
不同频率的电磁波，传播特性不同。

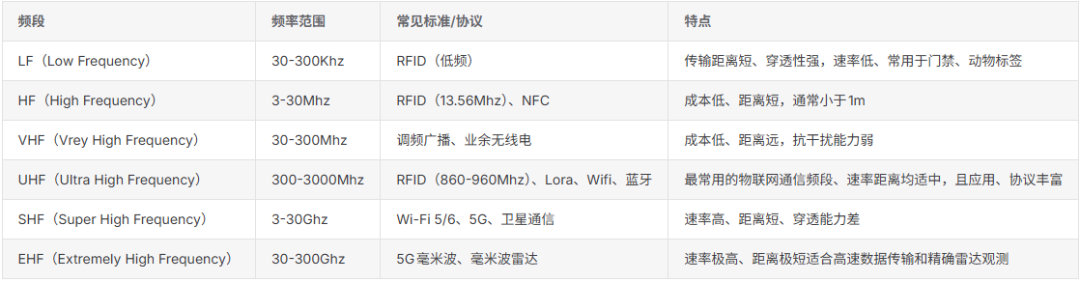

常见频段可以这样看：
-
LF 低频：30–300kHz，低频RFID，距离短，穿透性较好，速率低
-
HF高频：3–30MHz，13.56MHz RFID、NFC，距离短，成本低，应用成熟
-
VHF 甚高频：30–300MHz，调频广播、业余无线电，距离较远，抗干扰能力一般
-
UHF超高频：300MHz–3GHz，UHF RFID、LoRa、2.4GHz 设备，物联网常用，协议丰富
-
SHF 超高频/厘米波：3–30 GHz，5GHz/6GHz Wi-Fi、部分雷达、卫星通信，速率高，距离较短，穿透能力较差
-
EHF 极高频/毫米波：30–300 GHz，5G毫米波、毫米波雷达，带宽大、精度高，但距离短、遮挡影响明显
这里要注意一点：2.4GHz严格按频段划分属于UHF；5GHz和6GHz 属于 SHF。
四、为什么频率很重要？
频率不同，实际表现差很多。
一般可以粗略理解为：
-
低频：穿透相对好，速度低，天线尺寸大；
-
高频：天线可以做小，带宽更大，但更怕遮挡和损耗；
-
毫米波：精度高、带宽大，但传播距离短，穿透能力弱。
所以，不同应用会选不同频段。
比如：门禁卡常用13.56 MHz；仓库盘点常用UHF RFID；遥控器常见315 MHz / 433 MHz；蓝牙、部分 Wi-Fi、ZigBee、Thread 常用 2.4 GHz；高速 Wi-Fi 会用 5 GHz / 6 GHz；汽车毫米波雷达会用更高频段。
频率不是随便选的，它会直接影响距离、速率、天线尺寸、抗干扰能力和法规限制。
五、调制方式是什么？
射频信号本身只是电磁波，如果要让它携带信息，就需要“调制”。简单说——调制，就是把信息加载到射频载波上的方法。

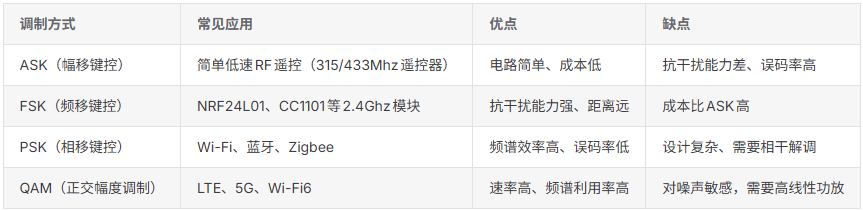

常见调制方式有：
-
ASK幅移键控：315/433 MHz 简单遥控，电路简单、成本低，但抗干扰较差
-
FSK频移键控：nRF24L01、CC1101 等模块，抗干扰比 ASK 好，适合低功耗短包通信
-
PSK相移键控：Wi-Fi、蓝牙、ZigBee 等，频谱效率较高，但实现更复杂
-
QAM正交幅度调制：LTE、5G、Wi-Fi 6 等，速率高、频谱利用率高，但对信号质量要求高
不同调制方式，本质上是在成本、速率、复杂度、抗干扰能力之间做取舍。
5.1 注意！别“误会”2.4GHz了！
很多设备都工作在2.4GHz：
-
nRF24L01
-
Wi-Fi
-
蓝牙
-
ZigBee
-
Thread
但它们不能简单混为一类。
因为频段一样，不代表调制方式、带宽、功耗、协议复杂度一样。

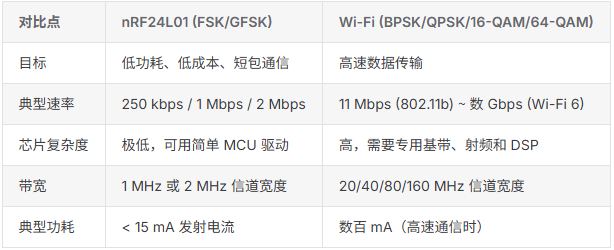

以nRF24L01和Wi-Fi对比：
可以看出：2.4GHz只是频段，不等于同一种技术。
同理：
-
nRF24L01则追求简单、省电、低成本；
-
Wi-Fi追求高吞吐；
-
蓝牙更偏低功耗和设备互联；
-
ZigBee / Thread更偏低功耗组网。
5.2 Wi-Fi频段怎么分？
Wi-Fi常见频段主要有这3种：
(1)2.4GHz
-
特点：覆盖较好；穿墙相对强；干扰多；速率相对低。
-
2.4 GHz按标准频段划分属于UHF。
(2)5GHz
-
特点：速率更高；干扰相对少；穿墙比2.4GHz弱。
-
5 GHz属于SHF。
(3)6GHz
-
特点：频谱资源更宽；适合Wi-Fi 6E/Wi-Fi 7；穿透能力更弱；需要设备和地区法规支持。
-
6 GHz 也属于 SHF。
需要注意：
Wi-Fi 5，也就是 802.11ac，主要工作在 5 GHz。很多“双频 Wi-Fi 5”设备的 2.4 GHz 部分，通常是用其他兼容模式实现，不应简单理解为Wi-Fi 5原生重点支持2.4 GHz。
六、实践指南
射频设计里最关键的5个点
6.1 天线
天线不是装饰！它直接影响：发射距离；接收能力；方向性；稳定性；抗干扰能力。
天线设计不好，芯片再好也白搭。
6.2 阻抗匹配
射频电路常见标准阻抗是50Ω。匹配不好可能导致：发不远；接收差；功率反射；发热；频率偏移；测试不过。
6.3 发射功率
功率大通常能发得更远，但不是越大越好。因为功率变大会带来：耗电增加；发热增加；干扰别人；违反法规限制。
6.4 接收灵敏度
接收灵敏度决定设备能不能听到很弱的信号。很多射频系统不是输在“发不出去”，而是输在“接收端听不清”。
6.5 抗干扰
射频环境很复杂。常见影响包括：同频干扰；杂散；谐波；金属遮挡；人体吸收；PCB 走线寄生效应。
所以射频不是只看芯片参数，还要看整机结构、PCB、天线、外壳和测试结果。
七、射频和普通电路最大的区别
普通低频电路里，一根线大多数时候可以近似看成“一根连接线”。
但在射频电路里，一根PCB走线可能同时是：电感；电容；传输线；天线；干扰源。
这就是射频难的地方。
到了高频，PCB 布局、接地、走线长度、阻抗控制、屏蔽、外壳材料都会影响实际效果。
所以射频产品不能只看原理图，必须结合：PCB；天线；外壳；匹配网络；测试仪器；实际环境。
总结
无线射频技术的核心，就是让高频电信号变成空间里的电磁波，并让它按预期传播、作用、返回或被识别。
看懂射频，不是只记住 Wi-Fi、蓝牙、RFID 这些名字，而是理解它们背后共同的问题：
频率怎么选，信号怎么发，天线怎么做，能量怎么传，干扰怎么控，最终能不能稳定工作。
最后，愿你画的每一块射频板，阻抗匹配，回波够低，杂散够干净，天线一调就顺，实测距离不打脸。
最后的最后
这是一篇无线通信扫盲入门文章，本文旨在将——常见无线通信概念做一次入门级横向归类，期待能输出一个适合电子小白快速建立无线射频技术地图。
如果本文有描述不当，或者不全的地方，或您在实际电路设计中收获的经验，都欢迎大家在评论区补充。
原文参考：https://wiki.lceda.cn/zh-hans/design-production/electronic-selection/radio-freq-transfer-method.html
