开源了！一个28元的迷你串口调试器！

工程名称：BLE+UART迷你串口调试器

前言

这是一个非常简单/好复刻的迷你**串口调试器**！

DIY成本仅28元！(不包含外壳成本)

但！低成本却并非它最大的亮点！它的最大亮点是：

——在28元的成本下，作者没有随便设计外接串口保护，反耳呢，SMF5.0CA TVS + 双LM66100 + LDO一套连招下来，防高压反灌和可控供电的设计比很多只做BLE透传的模块保护设计更周全

接下来，我们看看它的功能，以及具体的设计方案！

*0***1

功能&亮点

”

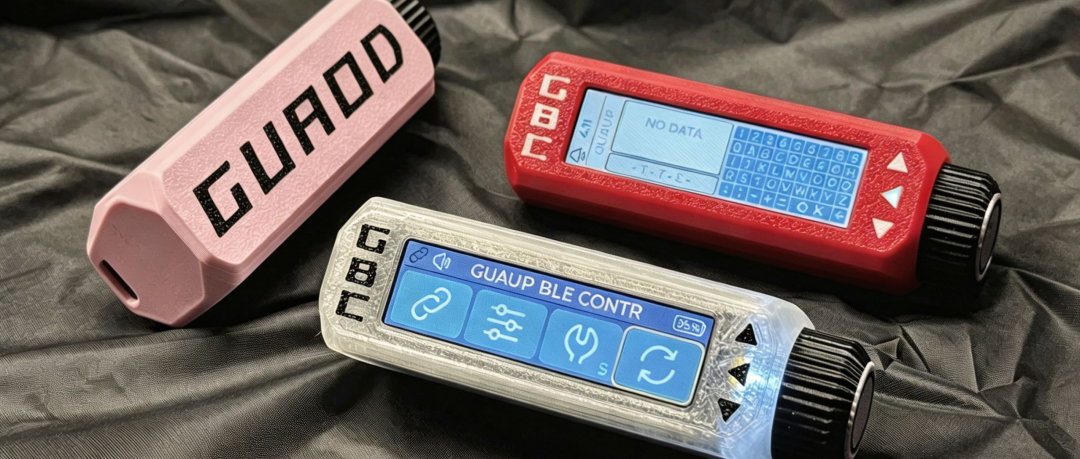

• 可以连接或进行收发数据，出差时随身携带，作为应急调试工具，还是不错的

• 具有透传功能，可以当作和之间的中继器

• 3500mah 18650电池，理论续航35小时

• 使用特定固件后，可通过BLE连接FOC焊锡架，能实时控制电机运动，方便调节参数。有了这个功能，项目也从"普通透传工具"变成了"专用调试终端"呢~

• 制作这个项目，能低成本的学习ESP32开发(BLE、WIFI等），用于学习LVGL的图形化开发

• TFT屏幕实时显示参数

*0***2

硬件设计方案

”

作者基于嘉立创EDA设计了一块电路板，尺寸支持免费打样↓

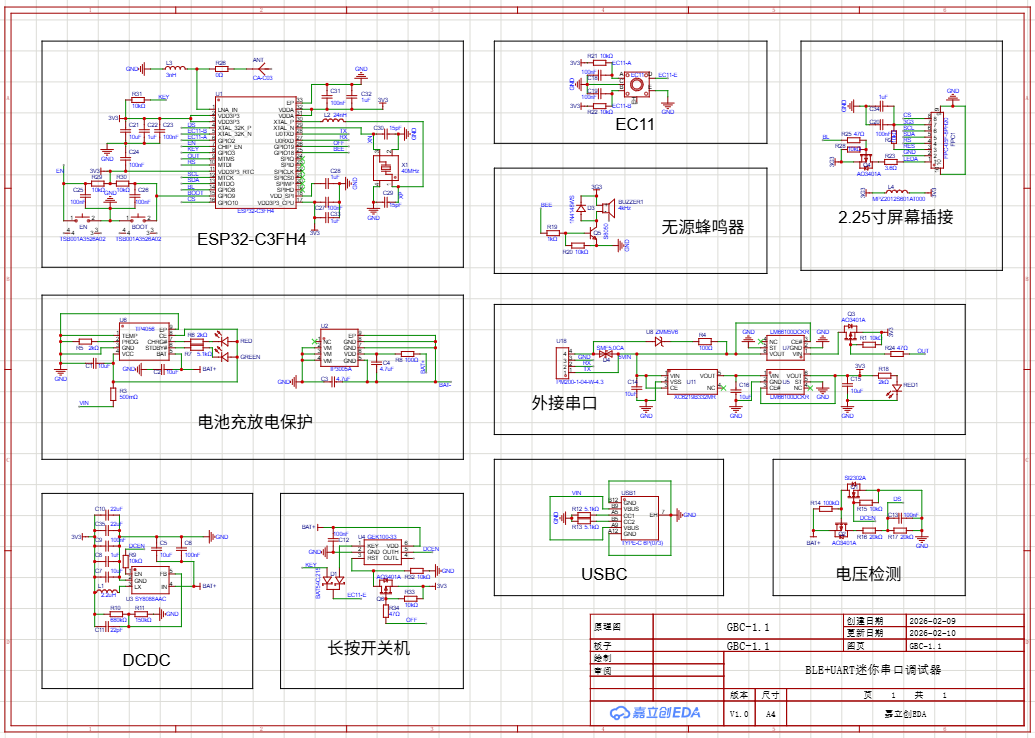

原理图

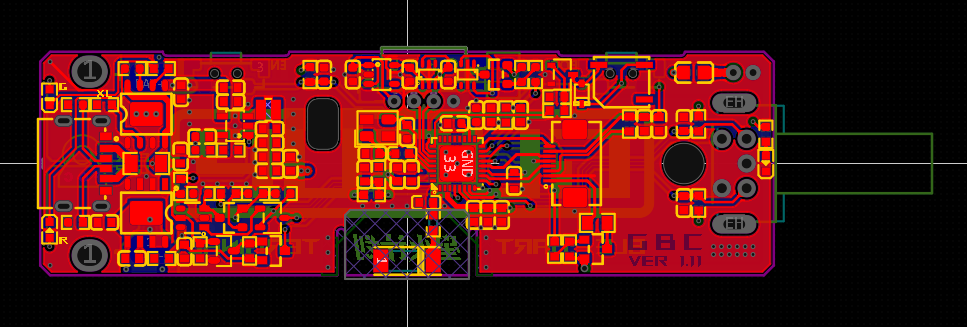

PCB图

设计说明

• 主控：ESP32C3FH4

• DCDC芯片：SY8088AAC

• 屏幕：2.25寸TFT屏幕

• 控制：EC11编码器

• 无源蜂鸣器：MTL-5020

• 开关机芯片：GEK100-35

• 电池：18650

• 电源管理：TP4056

• 放电保护：IP3005A

• 说明：为防止高压意外进入，可以控制3.3V输出给外接模块，方便连接USB转TTL模块烧入固件

工作原理

整体电路以 ESP32-C3 为核心，单节 18650 电池经 DCDC 降压到 3.3V 供电，外接串口通过TVS+双理想二极管+LDO做高压保护和可控供电，主控通过硬件 SPI驱动ST7789屏幕、配合 EC11 编码器完成人机交互，最终实现 BLE 与 UART 的双向透传中继及数据收发调试。

*0***3

软件设计方案

”

UI架构

• 使用VSCode + PIO

• 通过TFT_eSPI驱动ST7789

• LVGL8.3.11使用SquareLine Studio画的界面

固件

固件基于 PlatformIO 开发，支持 UART↔BLE双向数据透传。

作者开放了串口调试器固件刷了直接就能用！

*0***4

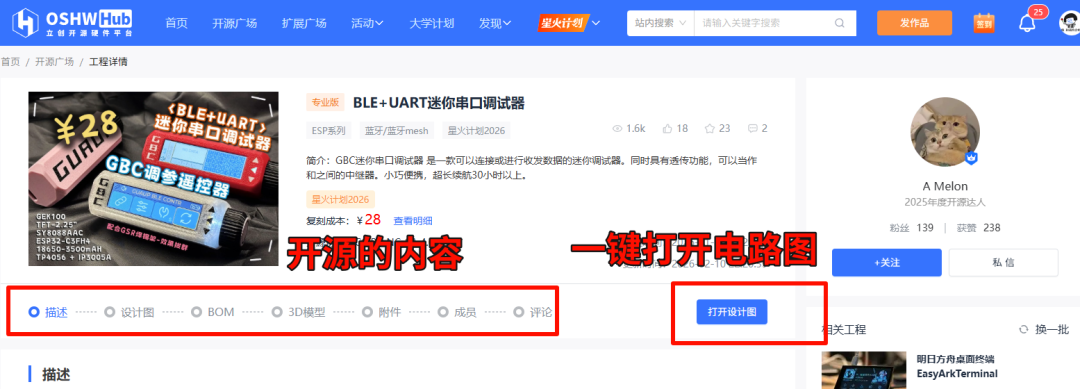

开源网址

”

怎么样，你喜欢这个作品吗？

如果你想复刻，或深入学习，可以前往开源网址哦~顺便给作者点个赞~~~

开源网址：https://oshwhub.com/guagauagu/gbc
