我花10元，做了个USB工具！有5大功能！都很好玩……

前言

这是一个**USB小工具**！

你猜猜 它能干啥？

答案揭秘！

当你将它接入台式机，就能实现：

自动解锁/打开电脑

自动检测CPU状态

……

当你将它拔掉，它会：

自动休眠/关闭电脑

……

没错！这是一个电脑“钥匙”！

但！**它的一些功能让它比钥匙更好玩**，实用性更高……

*0***1

项目功能&亮点

”

这个USB“钥匙”，有5大功能！

• 电脑钥匙：插入自动输入密码解锁电脑，拔出自动WIN+L息屏

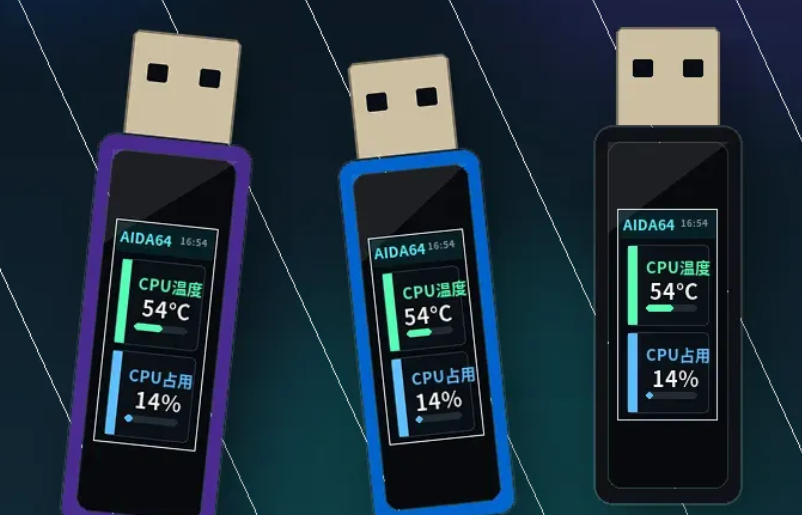

• 可显示时间

• 支持电脑投屏：能把游戏里的核心小地图、血条、或者技能冷却（CD）区域截图投屏到这个小屏幕上；或将宠物动画、缩小的 live wallpaper，同步在USB的小屏幕上

• 支持设置屏幕“壁纸”：可上传静态图片、GIF动图到flash，并显示在USB的屏幕上，作为“壁纸”或“装饰”作用保存至flash

• 实时检测系统占用情况：可对接aida64监测电脑cpu、gpu占用、温度情况，以及硬盘使用情况

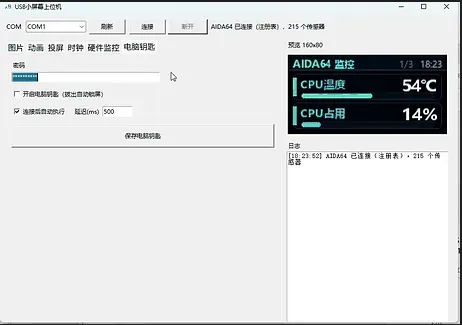

• 所有功能，通过上位机设置

除了这5大功能

  它还有1个非常大的亮点：

DIY成本**仅10元**

10元(成本大头在屏幕，7.7元)，就能得到一个“好玩的钥匙”！还能锻炼硬件电路、嵌入式开发、上位机软件编程以及结构设计等多个维度的实战能力！还是很适合想入入门嵌入式的小伙伴滴~~

接下来，咱们瞅瞅它的硬件/软件设计方案！

*0***2

硬件设计方案

”

作者基于嘉立创EDA设计了一块电路板，尺寸可以免费打样。

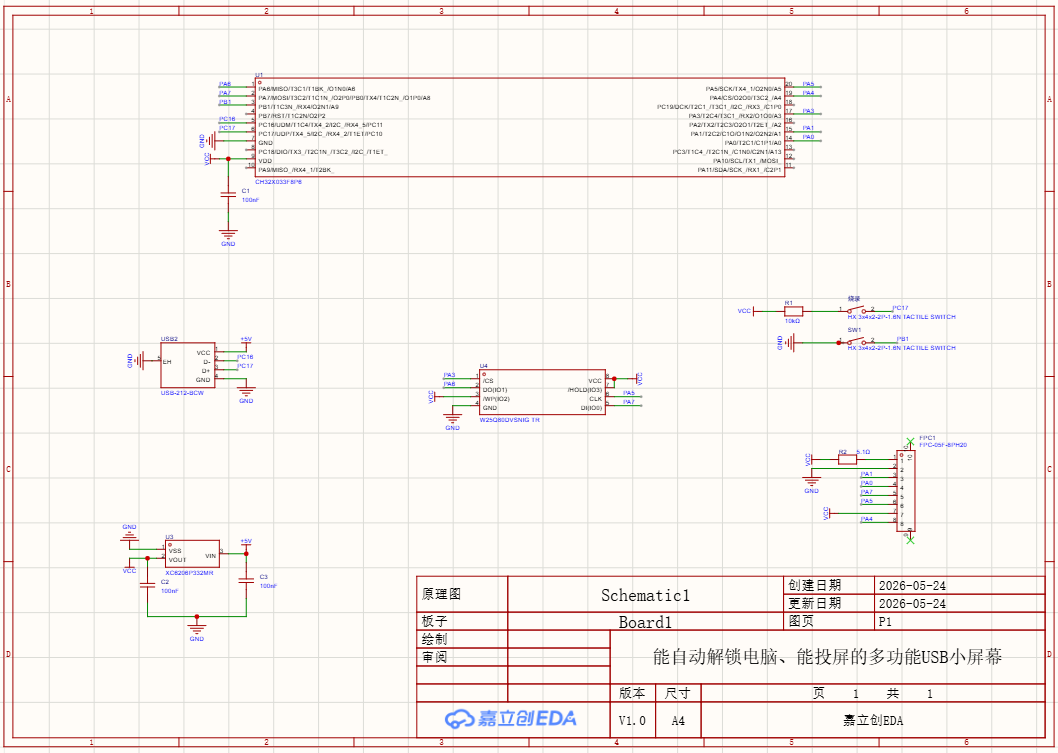

原理图

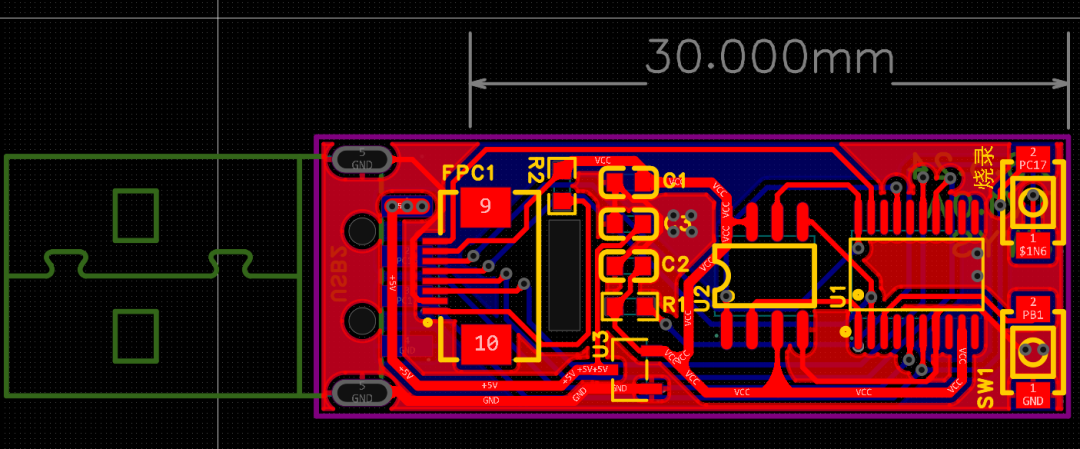

PCB图

硬件参数

• 主控：CH32X033F8P6，数据处理、主程序运行

• 内容存储：BY25Q80ESTIG

• 屏幕选型：160*80分辨率

• 供电方式：Type-C 5V/2A

• 工作电压：5v

• 板厚选择：选择1.2mm厚度

外壳参数

外壳采用嘉立创光固化打印成型（选择喷漆效果更佳），盖板可以根据自身需求制作亚克力或玻璃盖板。所需耗材：

• 3D打印底座一个

• 3D打印屏幕支架一个

• 盖板1个，需要带背胶

*0***3

软件设计方案

”

01

上位机开发概述

1.1 功能分布

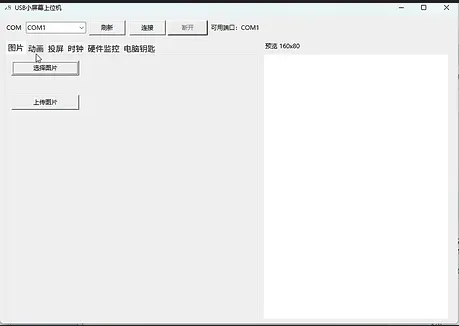

• 静态图片上传功能

• 动态图片上传功能

• 时钟显示功能

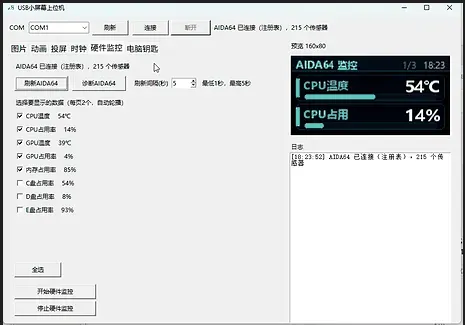

• 对接aida64电脑数据显示功能

• 投屏功能

• 电脑钥匙功能

1.2 功能介绍

• 设备插入电脑，上位机自动连接设备

• 保留了原有的静态图、动图显示、投屏、时钟显示、电脑状态监测功能

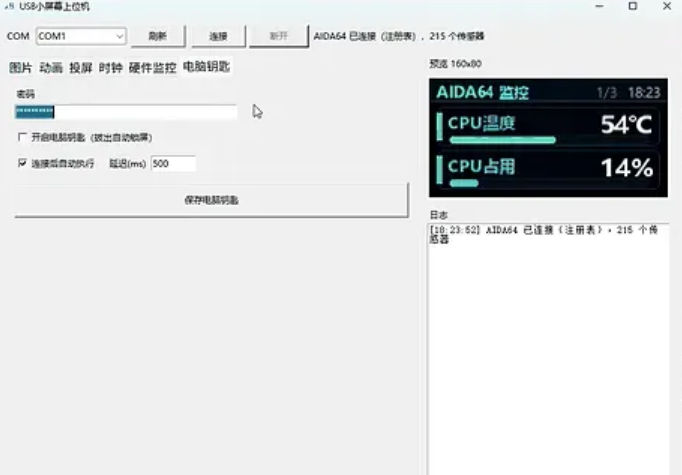

• 新增了电脑钥匙功能，将该屏幕模拟为一个键盘，上电自动输入回车+密码+回车一套组合拳，实现自动解锁电脑，断电自动输入WIN+L实现自动锁屏

02

程序烧录步骤

2.1 安装WCHISPStudio

• 访问沁恒微电子官网，下载安装WCHISPStudio

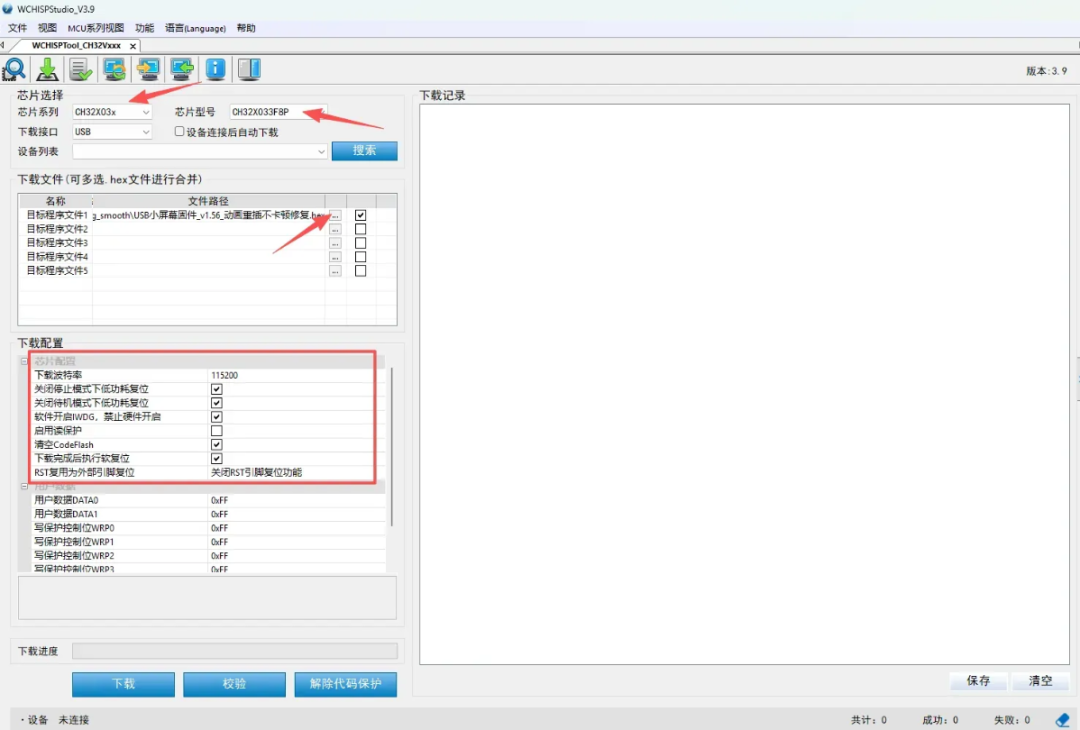

2.2 烧录选项

• 按图示选择芯片型号： CH32X033F8P6

• 选择烧录选项： 选择固件，并按照红框设置选项

• 烧录程序：先按住板子烧录键，再给板子通电，通电三秒左右松开按键，选择新出现的usb设备，然后点击烧录等待完成即可

总结来说，这个项目还是很有趣的

作者利用了低成本的 USB-HID协议，让这个微控制器（MCU）既能伪装成键盘“欺骗”电脑，又能作为接收显示信号的副屏……

怎么样？你喜欢这个作品吗~如果是你，你会怎么设计它？欢迎评论区唠唠丫！****

*0***4

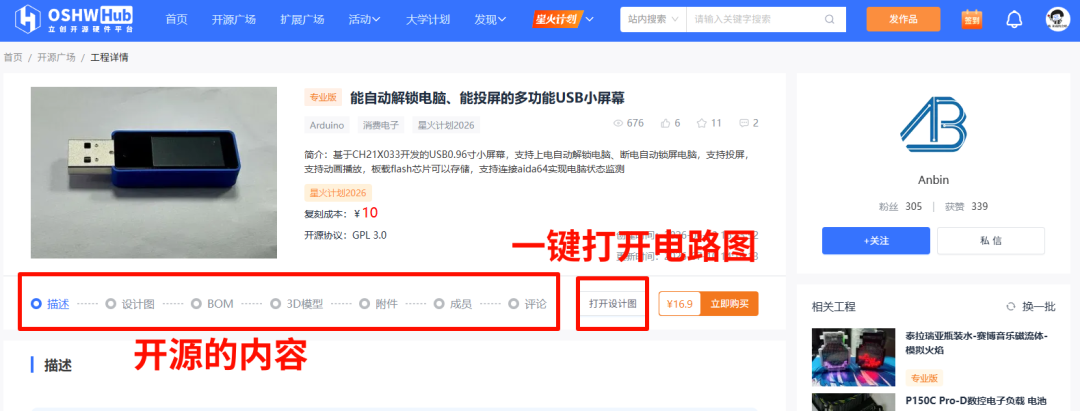

开源网址

”

目前，项目已全开源！

——想复刻****？想给作者**点赞*？下面会附上开源网址↓，欢迎大家在遵循作者开源协议的情况下，友好复刻学习~~*

开源网址：

https://oshwhub.com/anbin/project\_mteocmcp
