空间太小？上倾斜式射频连接器！

文章**概述**

随着工业设备持续向 小型化、高集成化 演进，设备内部可用空间不断被压缩，PCB 上各类元件之间的间距也随之缩小。在众多器件中，射频连接器因体积相对较大且通常需要与外部接头对接，往往成为限制空间设计的关键瓶颈。

此前我们介绍过多种 板端安装**射频连接器的应用方式，但在某些结构中，如 穿板安装 或 需要径向对接 的场景，它们可能并不适用。针对这些特殊需求，就需要采用更灵活的结构设计——倾斜式**射频连接器。

倾斜式射频连接器特点及适用场景**‌**

主要优势

• 机械强度高采用穿板式设计，金属外壳与 PCB 形成整体结构，显著提升抗拉力与抗振动性能，适用于工业设备或测试仪器等高强度工况。

• 占用空间更小倾斜结构有效降低了安装后的整体垂直高度，使板间距或设备内部空间布置更紧凑，有助于整机的小型化设计。

• 对接更灵活特殊角度设计使连接器在与其他接头对配时更容易操作，尤其在空间受限、无法实现直对接的系统中表现更佳。

潜在挑战

• 设计复杂度提高倾斜结构改变了信号路径方向，相较于传统直式连接器，其内部射频结构的设计更为复杂。

• 制造成本更高外壳及内部零件的机械加工精度要求更高，流程更复杂，因此整体成本相对传统结构略高

空间优化效果示例

从结构对比可以明显看出，倾斜式连接器能够显著降低对垂直方向空间的占用，是紧凑型设备中的理想选择。

然而，由于腔体角度变化会影响射频信号传输，要在保持小型化的同时确保 与传统连接器相同甚至更优的电性能，需要较高的研发与设计能力。

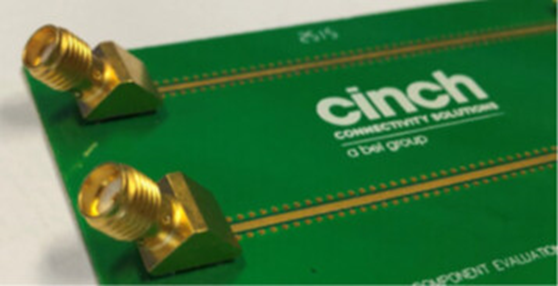

Cinch 推出了多款高性能倾斜式射频连接器，在紧凑空间应用中表现优异。

产品系列特点

• 覆盖多种主流中高频接口规格：SMA、2.92mm、2.4mm、1.85mm

• 提供 30° / 45° 两种倾斜角度，满足不同安装需求

• 注重小型化、可靠性与射频性能的平衡，适用于高密度系统设计

| 产品编号示例 | 接口规格 | 产品描述 | | 142-0791-301 | SMA | SMA 接口, 30°, PCB安装 | | 145-0791-301 | 2.92mm | 2.92mm接口, 30°, PCB安装 | | 147-0791-301 | 2.4mm | 2.4mm接口, 30°, PCB安装 | | 148-0791-301 | 1.85mm | 1.85mm接口, 30°, PCB安装 |

| 产品编号示例 | 接口规格 | 产品描述 | | 142-0711-271 | SMA | SMA 接口, 45°, PCB安装 | | 145-0701-221 | 2.92mm | 2.92mm接口, 45°, PCB安装 | | 147-0701-281 | 2.4mm | 2.4mm接口, 45°, PCB安装 | | 148-0701-221 | 1.85mm | 1.85mm接口, 45°, PCB安装 |
