摘要：

本文主要介绍了可视化阅读代码神器Sourcetrail的安装与使用，包括软件简介和特性、下载地址、安装方式、新建工程和如何查看分析源码，同时简单介绍了PyCharm中Sourcetrail插件的使用。

原文链接：

FreakStudio的博客

往期推荐：

学嵌入式的你，还不会面向对象？？！

全网最适合入门的面向对象编程教程：00 面向对象设计方法导论

全网最适合入门的面向对象编程教程：01 面向对象编程的基本概念

全网最适合入门的面向对象编程教程：02 类和对象的Python实现-使用Python创建类

全网最适合入门的面向对象编程教程：03 类和对象的Python实现-为自定义类添加属性

全网最适合入门的面向对象编程教程：04 类和对象的Python实现-为自定义类添加方法

全网最适合入门的面向对象编程教程：05 类和对象的Python实现-PyCharm代码标签

全网最适合入门的面向对象编程教程：06 类和对象的Python实现-自定义类的数据封装

全网最适合入门的面向对象编程教程：07 类和对象的Python实现-类型注解

全网最适合入门的面向对象编程教程：08 类和对象的Python实现-@property装饰器

全网最适合入门的面向对象编程教程：09 类和对象的Python实现-类之间的关系

全网最适合入门的面向对象编程教程：10 类和对象的Python实现-类的继承和里氏替换原则

全网最适合入门的面向对象编程教程：11 类和对象的Python实现-子类调用父类方法

全网最适合入门的面向对象编程教程：12 类和对象的Python实现-Python使用logging模块输出程序运行日志

更多精彩内容可看：

给你的Python加加速：一文速通Python并行计算

一文搞懂CM3单片机调试原理

肝了半个月，嵌入式技术栈大汇总出炉

电子计算机类比赛的“武林秘籍”

文档和代码获取：

可访问如下链接进行对文档下载：

本文档主要介绍如何使用 Python 进行**面向对象编程，需要读者对 Python 语法和单片机开发具有基本了解。相比其他讲解 Python 面向对象编程的博客或书籍而言，本文档更加详细、侧重于嵌入式上位机应用，以上位机和下位机的常见串口**数据收发、数据处理、动态图绘制等为应用实例，同时使用 Sourcetrail代码软件对代码进行可视化阅读便于读者理解。

相关示例代码获取链接如下：

正文

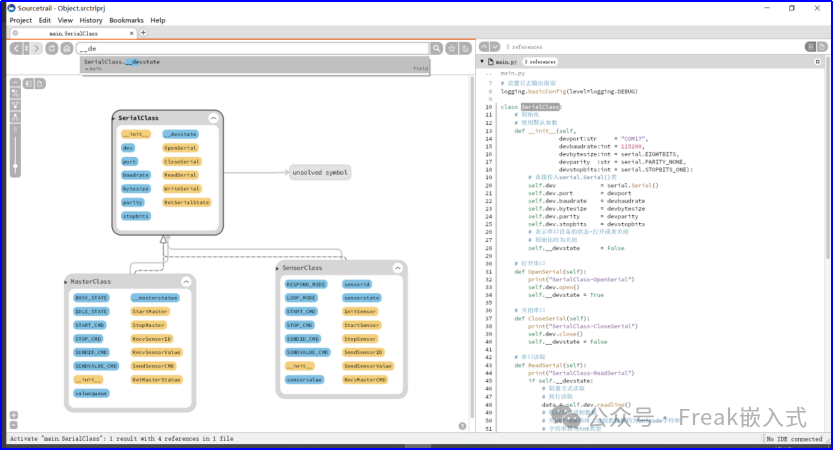

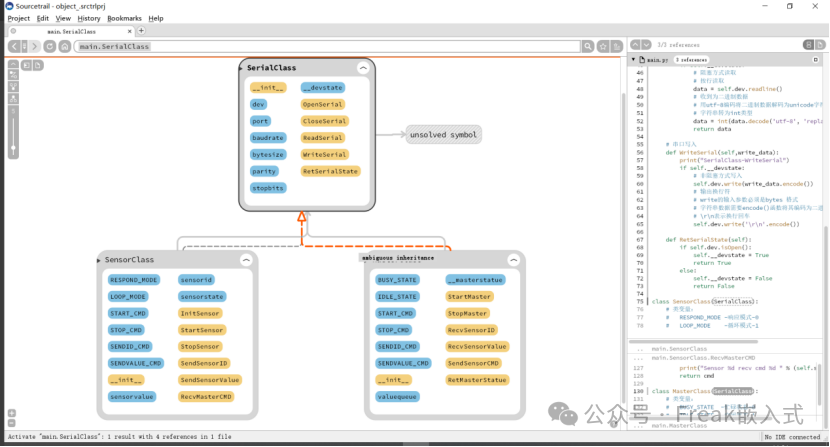

这里，我们可以使用Sourcetrail软件对代码进行可视化阅读。Sourcetrail是一个免费开源、跨平台的可视化源码探索项目，可以使用图形直观地表示了调用上游和下游，类成员列表等等细节，使得理解源代码的结构变得很容易。下图是我们用Sourcetrail分析示例代码得到的图形化类图，可以很容易的看出SerialClass和SensorClass、MasterClass间的继承关系以及每个类的方法和属性:

关于Sourcetrail的下载安装可以查看：

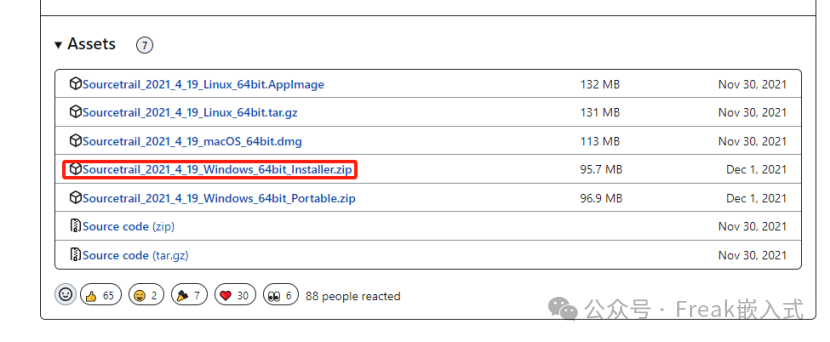

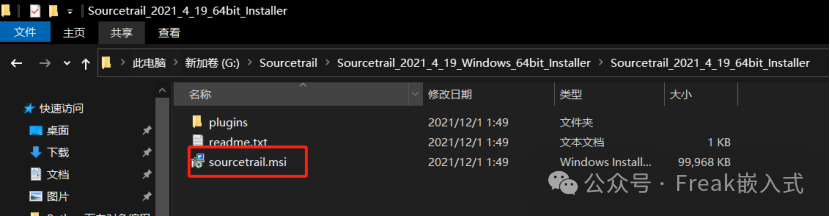

我们选择Sourcetrail_2021_4_19_Windows_64bit_Installer.zip版本进行下载，下载安装包解压后，可以看到有一个msi文件，双击安装即可：

如果安装过程中遇到错误代码2053提示，查看以下链接解决：

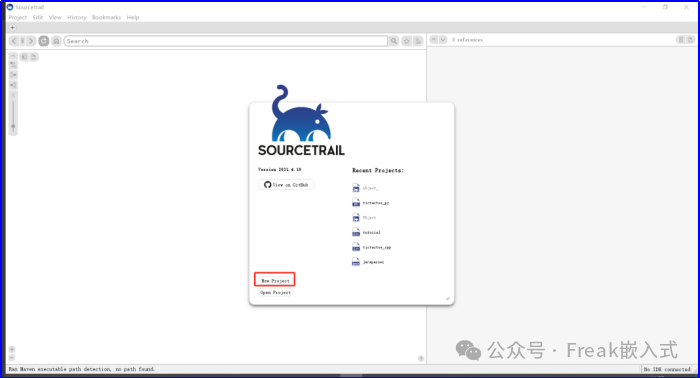

接下来我们来看如何用sourcetrail分析源代码，打开sourcetrail软件，首先点击新建工程：

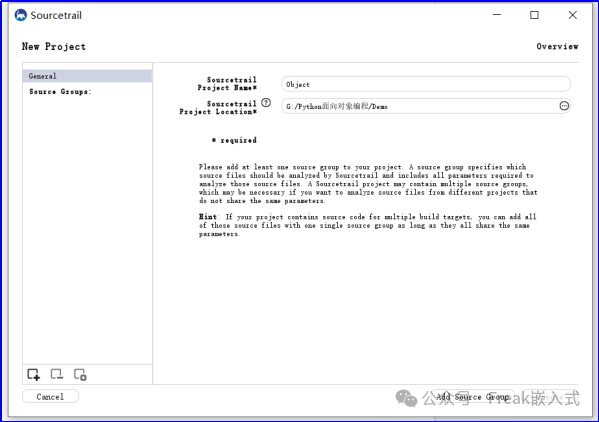

接着填写项目名称和需要解析文件的地址：

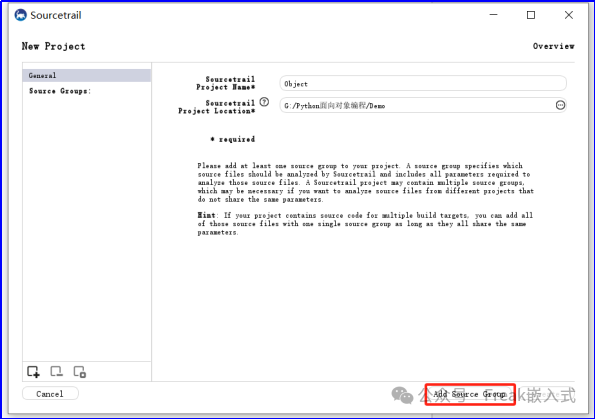

接着点击添加源码组：

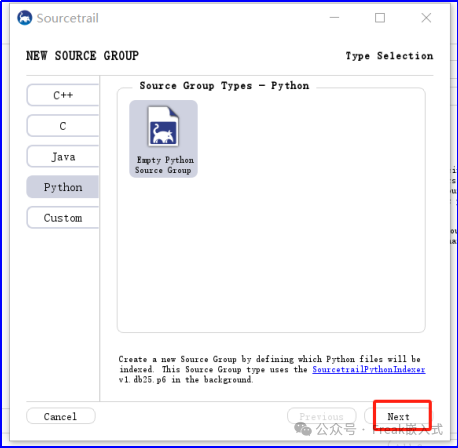

选择Python文件，创建空的源码分析组，点击next：

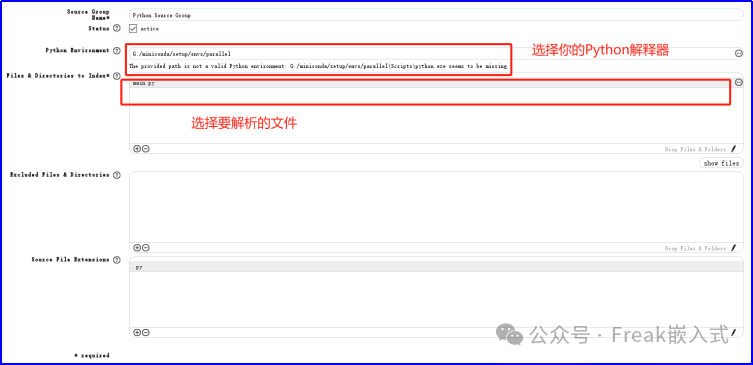

按照下图所示填写信息即可：

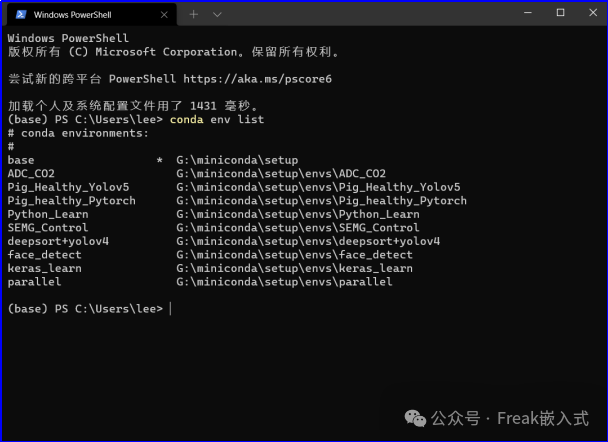

这里，使用虚拟环境的同学可以使用conda env list获取虚拟环境解释器位置：

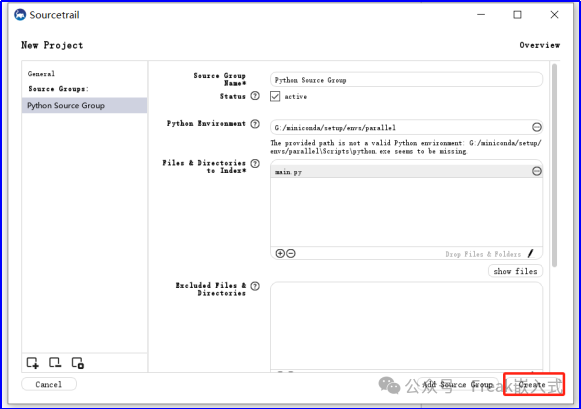

配置好后点击创建：

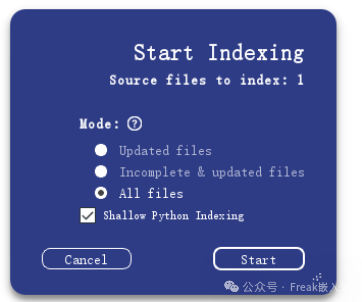

开始创建，注意一定要勾选shallow python index选项，点击开始：

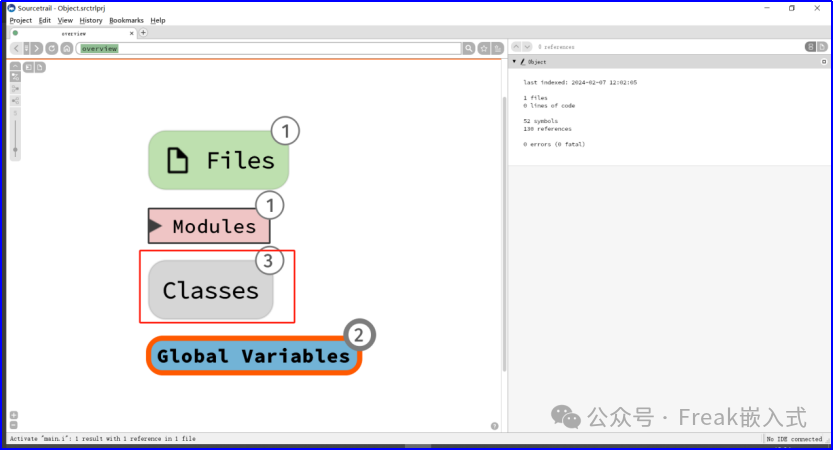

这里，可以看到我们的分析结果，Sourcetrail将解析结果按“文件”、“模块”等大致分了类，可以极大便利我们阅读他人代码的工作。点击classes：

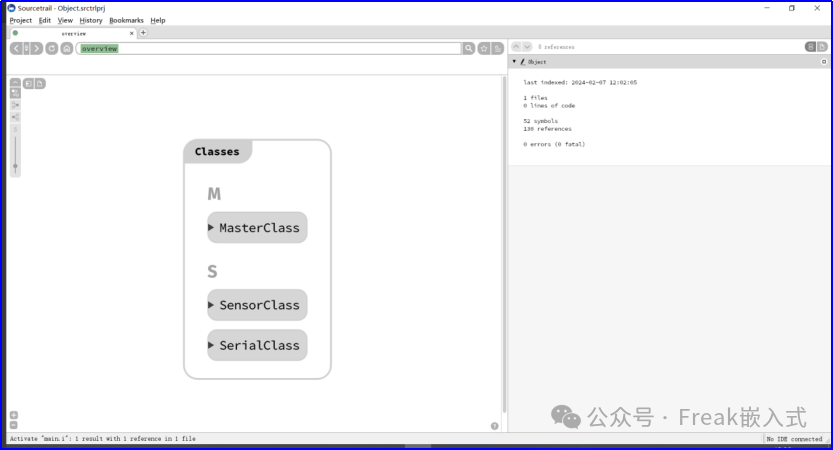

可以看到我们文件中包含哪些类：

点击SerialClass类可以看查看属性和方法，右边有对应源码：

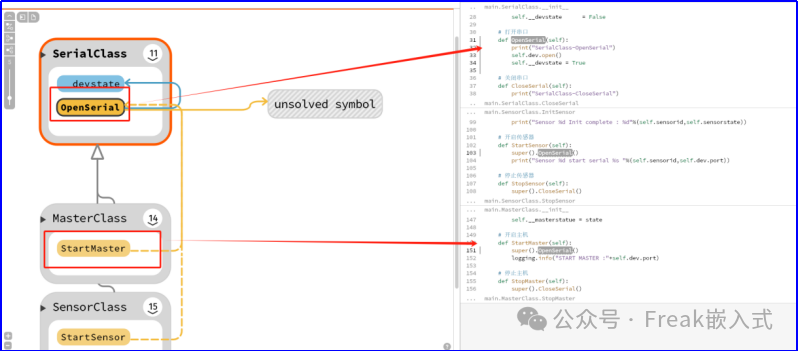

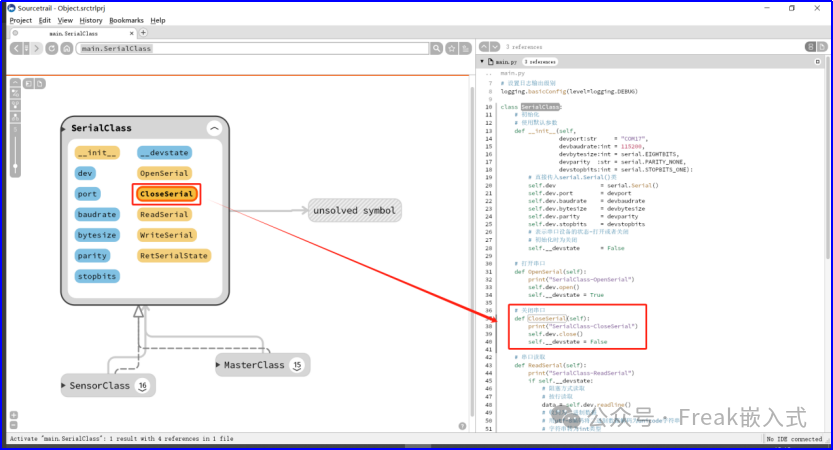

点击任意方法，可以看到该方法的调用情况：

项目中的符号都可以点击，支持来回跳转，还支持模糊搜索。左侧源码结构非常清晰，对于熟悉陌生代码结构非常有用。

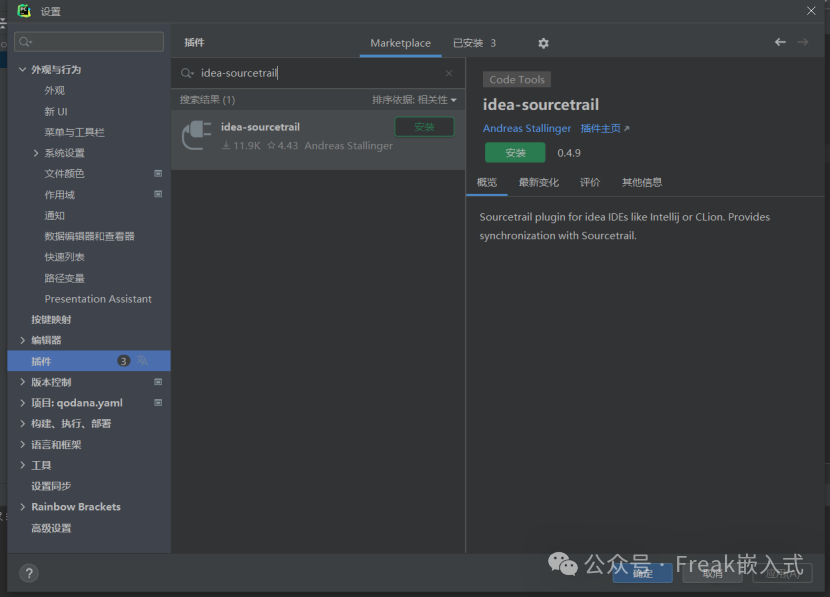

我们也可以在Pycharm中安装插件idea-sourcetrail与其配合使用，sourcetrail支持跟你喜欢的代码编辑器链接，在编辑器中右键，就能激活sourcetrail查看上下可视化内容。当然也可以反过来，在sourcetrail中点击，直接可以在编辑器中编辑该文件。

点击安装并应用，重启IDE。具体使用可以参考：

Sourcetrail还可以与其他编辑器链接，比如： Atom, Clion, Eclipse, Emacs, IntelliJ IDEA等等。还有更多功能可以参见官方文档：

实际上这类源码分析工具还有很多，比如Source Insight和Understand。
