工程名称：真正的”电容麦克风电路板

工程作者：超现实小鸟

前言

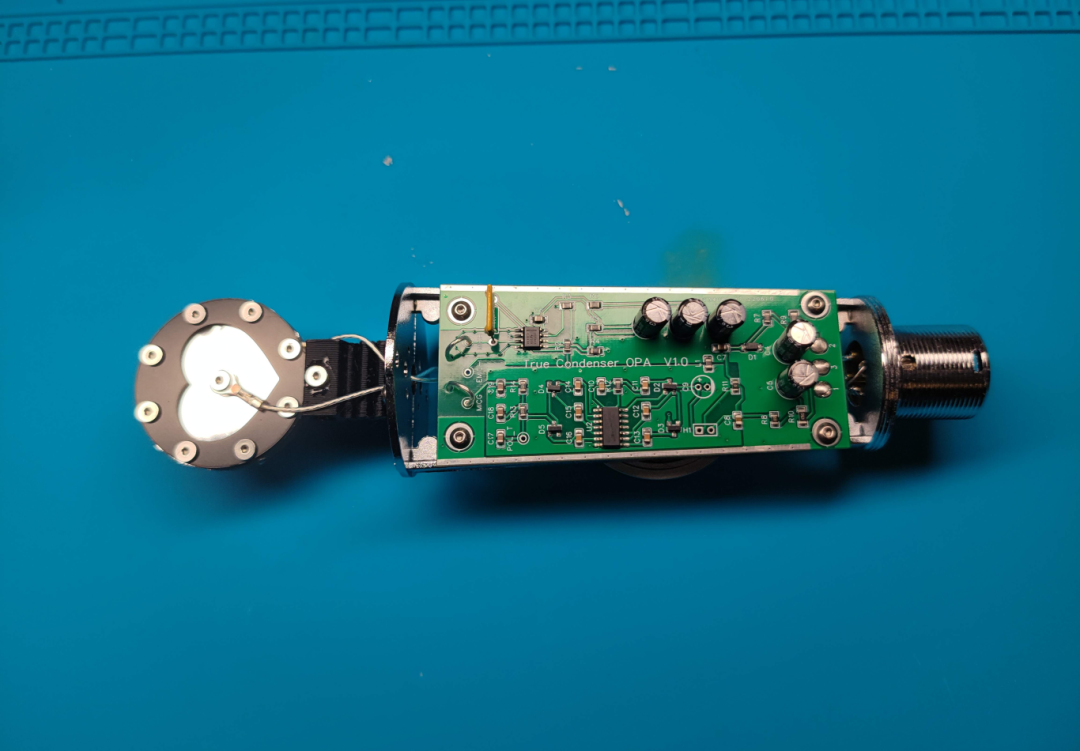

这是一个稳定使用了大半年的电容麦克风！



让我们看看它咋设计的！

硬件设计方案

作者分别开源了麦克风驱动板，和一个电容麦克风音头板。都基于嘉立创EDA设计。

麦克风驱动板

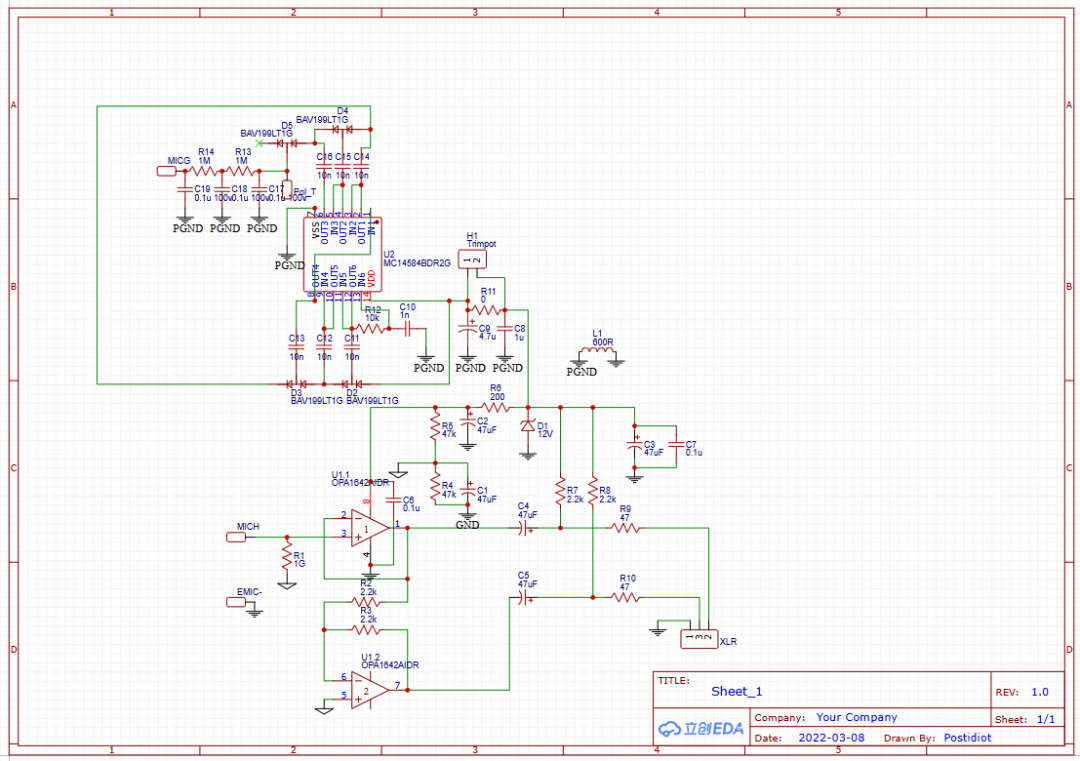

原理图

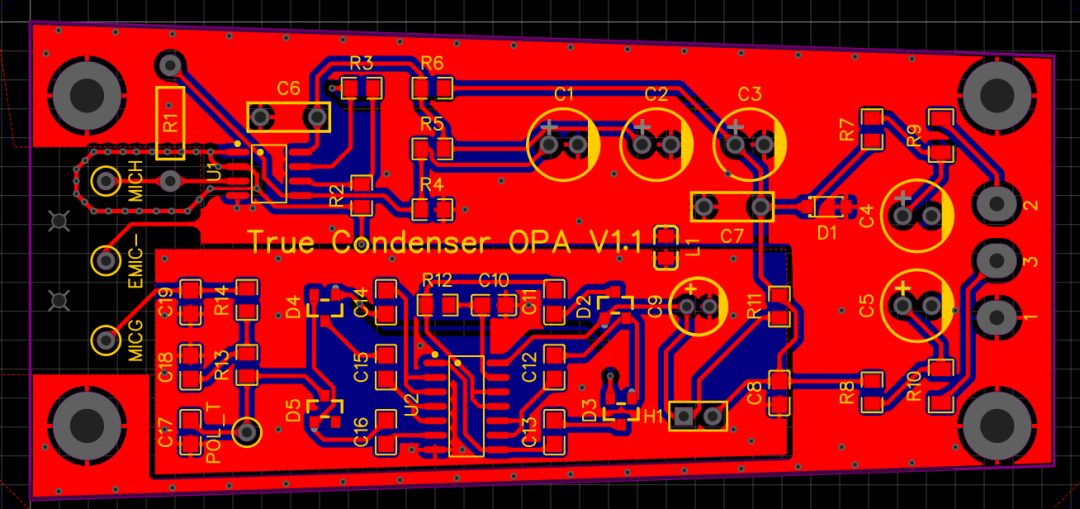

PCB图

硬件参数

集成了极化电路，所以支持纯电容的电容音头，实测最高极化电压80V

反相器/施密特触发器：MC14584BDR2G

音频功率放大器：OPA1642AIDR

特别说明：

这块板子我是用来验证自制电容音头的，所以直接用了最大的极化电压：当R11=0时极化电压为最高的80V

最常见的仿K67/87，CK12等音头，一般是60V的极化电压，用更高的极化电压会提高灵敏度，但是频响曲线也会改变。

如果需要降低极化电压，怎么做呢？

先不焊R11，H1上接电位器，上电测试Pol_T焊盘到地电压，调至目标电压后再和电位器阻值近似的电阻到R11上即可。

U2是施密特触发器，4584/40106等都可以。

电容麦克风音头板

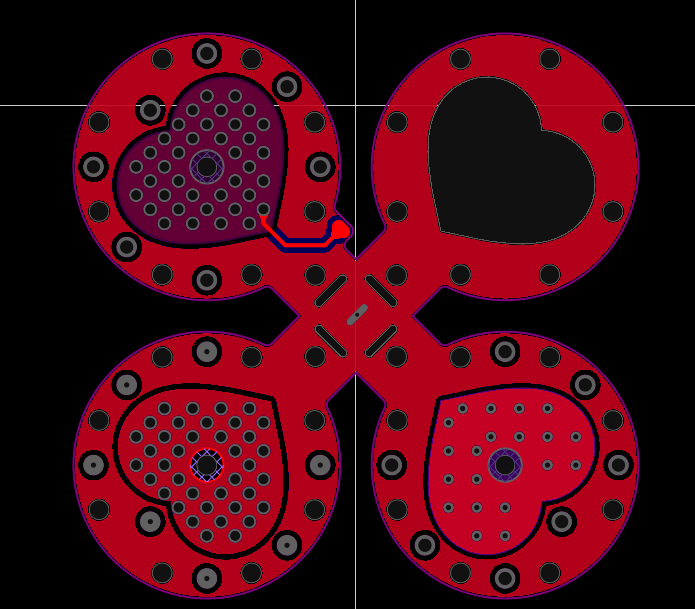

PCB图

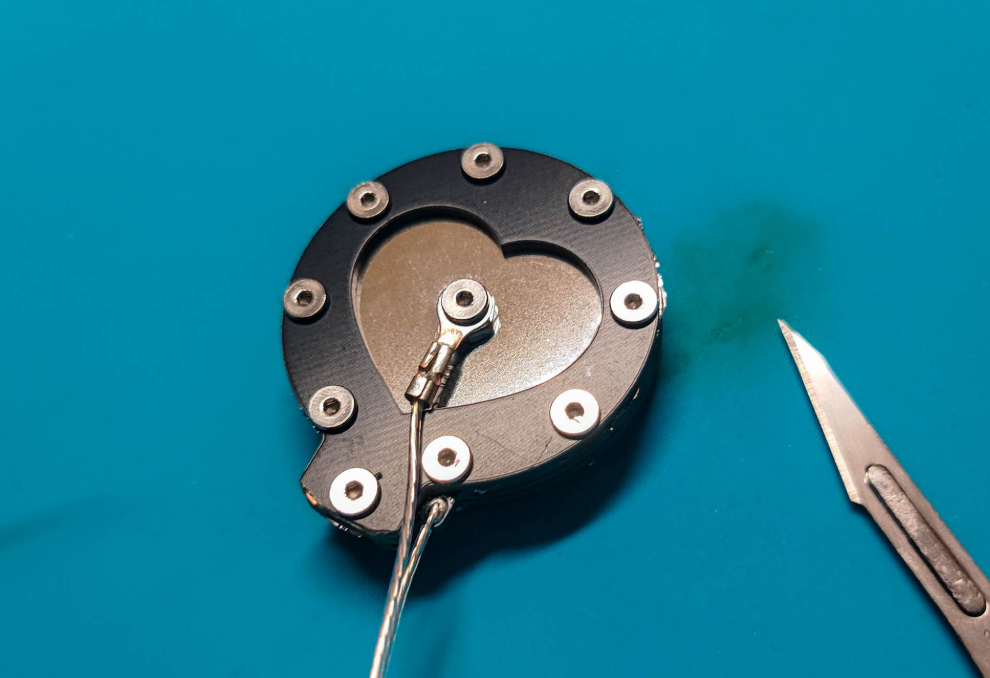

实物图

音头制作说明

制作材料：音头PCB、振膜、高温胶带、螺丝、尼龙绝缘螺母、垫圈、冷压引线端子、炼乳的铁皮罐头，热熔胶，e700胶水、密封的塑料膜等

制作教程：音头PCB加工完成后，背板上贴一层高温胶带，再粘镀铝Mylar膜（太空毯材料）即可

*具体教程戳这里：https://oshwhub.com/postidiot/xin-xing-xin-xing-zhi-xiang-dian-rong-yin-tou-pro

我的成本不到10元，最后做出来音质不错

最后，补一个实测结果

我这种外部极化的纯电容麦灵敏度确实高很多，比同样大振膜的驻极体效果好。

但是我DIY的无论纯电容还是驻极体，在80%湿度的广东室内都十分容易受潮，没放进盒子的话，一个晚上就会变得底噪巨大，但是放到抽湿机上吹几分钟又完全好了。而商品电容麦克风不会有如此大的变化。

我还不确定是咪头问题还是电路板问题，昨天买了PCB绝缘漆准备给电路板上漆看看能不能改善这个问题。

我是业余爱好者，很多电路基础知识学习得不够全面，如果工程还有别的问题或者改进意见欢迎提出。

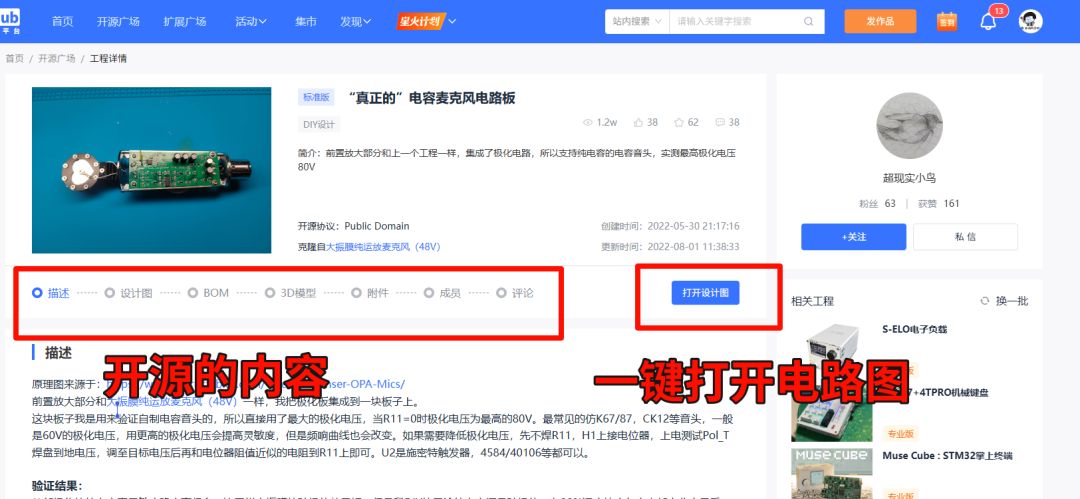

开源网址

开源网址：

https://oshwhub.com/postidiot/opa-microphones


后续进化版：

https://oshwhub.com/eda\_oloxpyuih/opa-microphones
