前言

在上一篇文章中，我们提到相同协程是阻塞的，不同协程是并发的这一说法。然而，这种理解存在偏差，所以第一个现象并不像我们之前想象的那样。今天，我们将专门梳理协程的概念，深入剖析其本质，以纠正上次关于协程与阻塞的说明。

案例说明

下面我将介绍一种非常典型的现象

for i in range(2):    await device_to_host_source.send(frame)    for _ in range(2):        await RisingEdge(self.dut.clk)

上面的代码实现了一个 AXIS 发包程序，它会连续发送两帧数据，每帧持续 5 个时钟周期。按原本的设计意图，两帧之间应该间隔 2 个时钟周期。但实际运行后你会发现，代码表面上看没有问题，结果却完全没有达到预期效果，帧与帧之间并没有形成间隔。

问题点说明

当我们在RisingEdge后面加上utils.get_sim_time('ns')，这个函数的作用是打印当前的时间

for i in range(2):    await device_to_host_source.send(frame)    for _ in range(2):        await RisingEdge(self.dut.clk)        dut._log.info(f"time={cocotb.utils.get_sim_time('ns')}, rising edge {_}")

我们会发现，第一次 RisingEdge 的时间点和 send 的时间点是重合的，似乎它们是同时发生的，这是为什么呢？

之前我们以为 Send 和 RisingEdge 是两个不同的协程，因此它们是并发的，看起来好像是同时发生的。但这种理解完全错误！

事实上，如果我们把 send 函数换成一个简单的 test_send，而 test_send 里仅仅执行 RisingEdge，就会发现情况不一样了。按照之前的理论，test_send 和外部的 RisingEdge 应该是同时发生的。

    async def test_send(self):         for _ in range(2):             await RisingEdge(self.dut.clk)             self.dut._log.info(f"============= run test_send to host {_}=============")

for i in range(2):    await test_send(self)    for _ in range(2):        await RisingEdge(self.dut.clk)        dut._log.info(f"time={cocotb.utils.get_sim_time('ns')}, rising edge {_}")

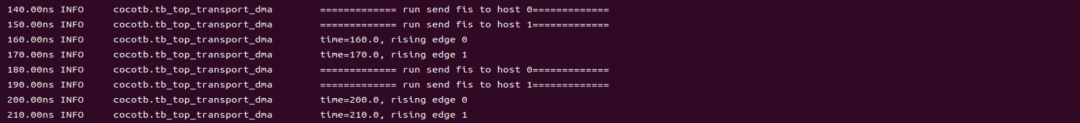

但实际上，它们并不是在同一个仿真时间执行的：test_send 会先完全执行完，再执行外层的 RisingEdge。

协程与任务

协程对象、协程函数、任务

这是两个协程函数（Coroutine Function）：

async def foo0(dut):    dut._log.info("hello")async def foo1(dut):    dut._log.info("world")

这是一个协程函数，它内部调用了其他协程：

async def foo2(dut):    await foo0(dut)    await foo1(dut)

协程要想运行，首先需要被实例化为协程对象（Coroutine Object）。例如下面这样：

async def main(dut):    foo0(dut)    foo1(dut)    foo2(dut)

仅仅创建协程对象是不会执行的。我们必须使用 await 等待它，协程才会真正运行，当然协程函数和协程对象都可以称之为协程：

async def main(dut):    await foo0(dut)    await foo1(dut)    await foo2(dut)

通过这种方式，执行顺序是：先执行 foo0，再执行 foo1，最后执行 foo2。如果想让协程并发运行，需要使用 cocotb.start_soon 来启动任务（Task）。Task 是用于并发调度协程的机制。例如：

async def main(dut):    task0 = cocotb.start_soon(foo0(dut))    task1 = cocotb.start_soon(foo1(dut))    task2 = cocotb.start_soon(foo2(dut))

这样，task0、task1 和 task2 就会并发执行，而不再是顺序执行。

相同协程、不同协程、await

所谓相同协程，指的是同一个协程对象内部的协程，或者说同一个任务（Task）中的协程。所谓“不同协程”，则指不同的协程对象，或者不同任务中的协程。

也就是说，不同协程之间会在 await 点进行切换：当一个协程因为 await 被阻塞时，事件循环（Event Loop）会调度执行其他协程，因此不同协程是并发运行的。

换句话说，Task2 内部的 await foo0 和 await foo1 是顺序阻塞执行的（相同协程），而 Task0 中的 await foo0 与 Task2 中的 await foo0 则是并发执行、非阻塞的。同理，Task1 中的 await foo1 与 Task2 中的 await foo1 也是并发、非阻塞执行。

总结一下：await 仅用于阻塞相同协程（即同一个任务内部的协程），不同协程之间则可以并发运行。

回到之前的问题

Send 和 RisingEdge 看起来像是两个相同的协程也就是说是顺序执行的，因为它们都属于同一个协程对象。那么问题来了：为什么我们看到 Send 和 RisingEdge 仿佛在同一个仿真时间内运行呢？

我们不妨打开 AXIStream 中的 Send 函数，在函数内部插入一些打印日志（log）来观察。

async def send(self, frame):    cocotb.log.info(f"{get_sim_time('ns')} - send ENTER")    while self.full():        cocotb.log.info(f"{get_sim_time('ns')} - queue FULL -> wait dequeue_event")        self.dequeue_event.clear()        await self.dequeue_event.wait()        cocotb.log.info(f"{get_sim_time('ns')} - dequeue_event fired -> continue send")    cocotb.log.info(f"{get_sim_time('ns')} - before queue.put")    await self.queue.put(frame)    cocotb.log.info(f"{get_sim_time('ns')} - after queue.put -> returning from send")

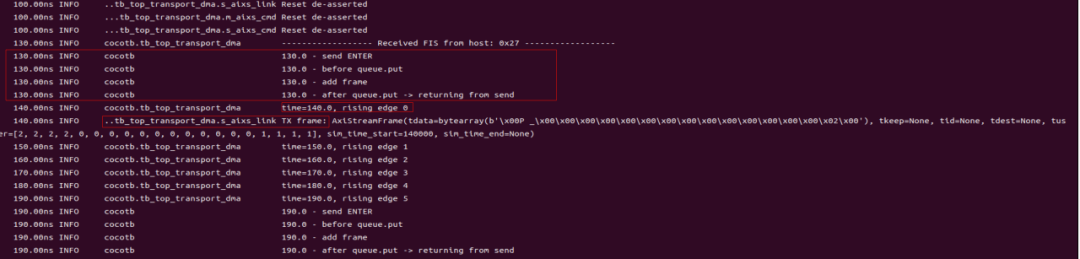

会发现 Send 在 130ns 就执行完了，而数据包真正发出去是在 140ns。这就很奇怪：到底是谁在发送数据呢？

仔细查看打印 TX Frame 日志的地方，会发现这里有一个死循环 while True，它一直在等待队列中有数据，然后取出数据并控制信号发出。也就是说，Send 的作用只是把要发送的数据放到队列中，而真正发送的是这个死循环。这个死循环必须依赖协程来不断挂起和调度。

    async def _run(self):        frame = None        frame_offset = 0        self.active = False        has_tready = hasattr(self.bus, "tready")        has_tvalid = hasattr(self.bus, "tvalid")        has_tlast = hasattr(self.bus, "tlast")        has_tkeep = hasattr(self.bus, "tkeep")        has_tid = hasattr(self.bus, "tid")        has_tdest = hasattr(self.bus, "tdest")        has_tuser = hasattr(self.bus, "tuser")        clock_edge_event = RisingEdge(self.clock)        while True:            await clock_edge_event            # read handshake signals            tready_sample = (not has_tready) or self.bus.tready.value            tvalid_sample = (not has_tvalid) or self.bus.tvalid.value            if (tready_sample and tvalid_sample) or not tvalid_sample:                if not frame and not self.queue.empty():                    frame = self.queue.get_nowait()                    self.dequeue_event.set()                    self.queue_occupancy_bytes -= len(frame)                    self.queue_occupancy_frames -= 1                    self.current_frame = frame                    frame.sim_time_start = get_sim_time()                    frame.sim_time_end = None                    self.log.info("TX frame: %s", frame)

再翻看 AXIStream 的 __init__ 方法，我们会恍然大悟：在初始化中，cocotb.start_soon 已经启动了一个任务，也就是对象在创建时就初始化了一个用于取队列数据的协程。这才是关键所在。

class AxiStreamMonitor(AxiStreamBase):    _type = "monitor"    _init_x = False    _valid_init = None    _ready_init = None    def __init__(self, bus, clock, reset=None, reset_active_level=True,            byte_size=None, byte_lanes=None, *args, **kwargs):        super().__init__(bus, clock, reset, reset_active_level, byte_size, byte_lanes, *args, **kwargs)        self.read_queue = []        if hasattr(self.bus, "tvalid"):            cocotb.start_soon(self._run_tvalid_monitor())        if hasattr(self.bus, "tready"):            cocotb.start_soon(self._run_tready_monitor())

所以，真正的协程是 AXIStream 对象初始化的协程 与 我们自己创建的协程 并发运行的结果。在 130ns，Send 完成了把数据放入队列，然后继续执行 await RisingEdge；而在 140ns，当 AXIStream 对象的协程监测到队列中有数据时，它会去取出数据并驱动 AXIS 总线产生信号。与此同时，我们自己的协程仍在执行 await RisingEdge。

因此，Send 和 RisingEdge 看起来像是并发执行的，其实这只是一个视觉上的“错觉”

写在最后

通过本文的分析，我们可以清楚地看到协程的本质以及它们的执行机制：

1. 1. 相同协程是顺序执行的：同一个协程对象内部的 await 会阻塞自身，执行顺序严格按照代码书写顺序。
2. 2. 不同协程是并发的：不同协程对象（或通过 cocotb.start_soon 启动的 Task）在事件循环中是并发调度的，可以在同一仿真时间或不同时间切换执行。
3. 3. AXIStream 的“并发错觉” ：在 AXIS 发包例子中，send 看似和 RisingEdge 同时发生，其实 send 只是将数据放入队列，而真正的信号驱动是在对象内部已经启动的协程中进行的。我们看到的并发效果是多个协程在事件循环中交替调度的结果，而非单一协程同时执行。

总而言之，理解协程对象与任务的区别、await 的阻塞特性以及事件循环的调度机制，是正确设计 cocotb 测试、排查时序现象的关键。希望本文能够帮助大家理清协程的行为逻辑，避免对阻塞与并发的误解。
