君正T31 uvc与wlan0 共存异常问题处理方法

liwen01 2022.08.26

一、环境：

• 君正：T31ZL SDK版本：Zeratul_Release_20201230
• WiFi 模块: Hi3861(单总线发送数据)
• 杰理：5226B方案屏幕(UVC)

二、问题现象:

• 可以单独使用UVC进行图像传输
• 可以单独使用SDIO进行wifi网络数据通信
• 如果UVC与SDIO wifi同时一起工作，系统负载就接近100%，整个程序异常

三、测试步骤:

实验1

• T31上电，通过wlan0拉流，系统工作正常;
• 此时，将屏的UVC线插入，系统串口非常卡顿，查看cpu占用率，发现驱动hisi_hcc_tx cpu异常高;

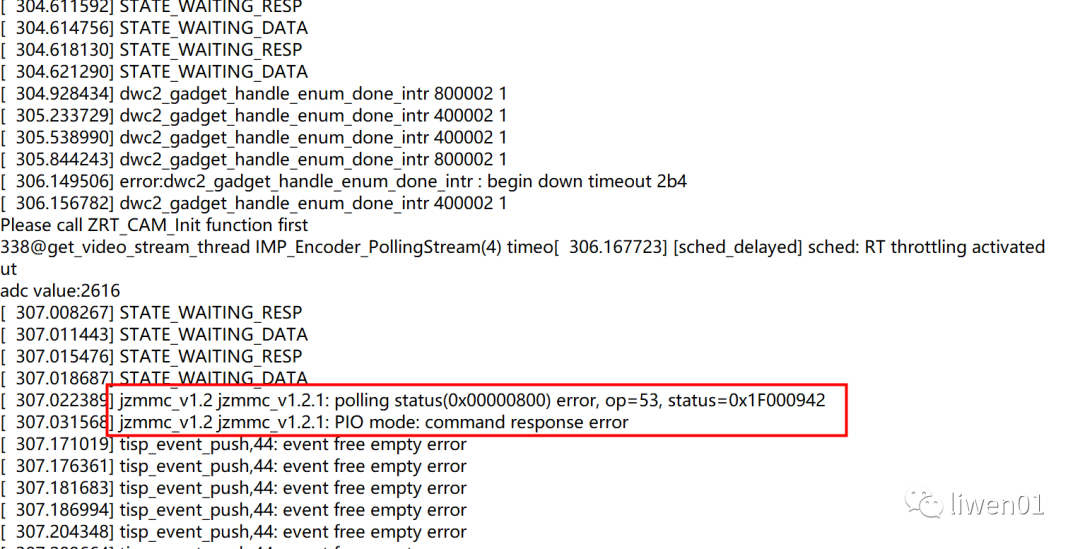

• 将kernel debug等级提高，再次重复上述操作，当插入UVC屏时，发现mmc 报错导致wlan0异常;

实验2：

• T31上电，通过wlan0拉流，系统工作正常;
• ifconfig wlan0 down;
• 此时，将屏的UVC线插入，;UVC出图正常;
• ifconfig wlan0 up,系统串口非常卡顿，查看cpu占用率，发现驱动hisi_hcc_tx cpu异常高;

实验3：

• T31上电，通过wlan0拉流，系统工作正常;
• 将UVC插入电脑，电脑打开相同分辨率的视频流, 系统工作正常;

从上面的现象:

• a.初步怀疑，UVC屏的插入，会导致mmc工作异常，mmc跑进了一个死循环不停的在发数据，从而wlan0 Tx CPU占用率高;
• b.电脑与wlan0可共存，而屏uvc与wlan0不可共存，可能是电脑容错性较高，望FAE帮忙一起分析并解决次问题，非常感谢！

四、可能原因

• wlan0 与UVC的中断有冲突导致设备异常

• 具体查看君正提供的《T31-UART-UVC改动.pdf》

• UART与UVC 中断冲突问题

• UVC的同步信号不标准，导致T31无法适配

• 可能是时钟有冲突导致

五、解决方法

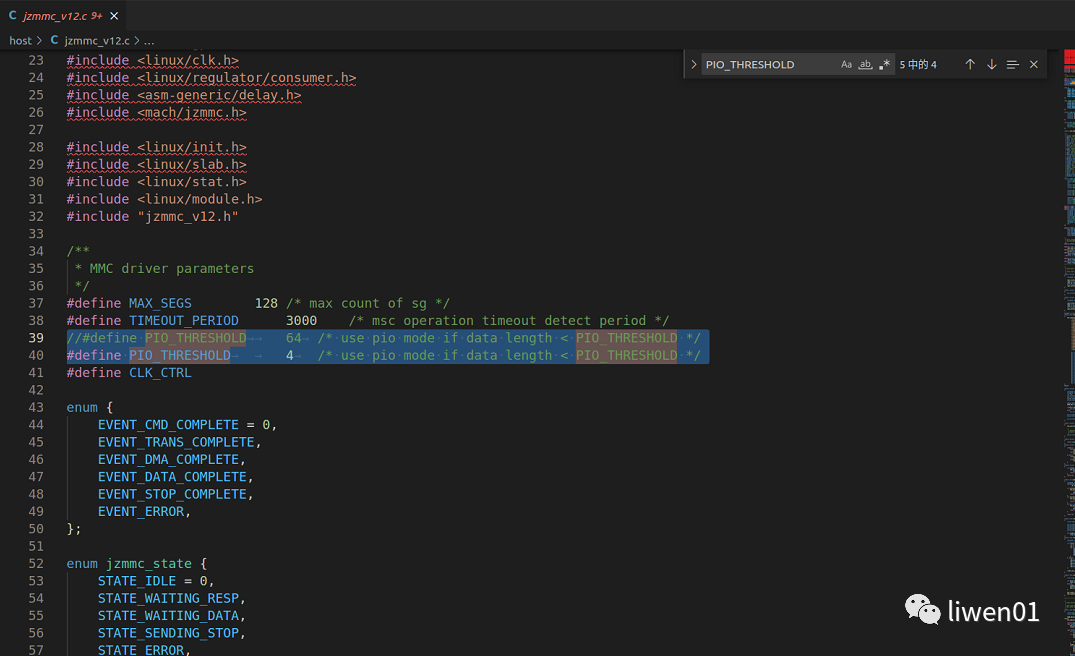

按上图修改，不使用pio模式收发数据，可以解决该问题

默认数据少于64字节就走pio模式，这种模式时序很容易出问题

改成少于4字节，基本上就不会走pio了，正常就不会被其它中断影响了

该问题属于君正底层驱动的异常，跟君正的工程师调试很久仍然没有定位到具体原因

最后是咨询了一位对USB驱动非常熟悉的朋友才解决了这问题
