dsPIC33 主从芯片之间同步运行的设置原理简介

点击下方关注公众号：电源漫谈

关注，分享，点赞，赞赏，在看，支持优质内容！

大家好，我是电源漫谈，一段时间没有更新公众号，近日正好有客户询问不同芯片之间的定频模式同步实现，之前和同事研究过这个话题，但是没有实测，所以花了点时间在demo上实测了一下。

DEMO配置如下，采用我的两个数字电源核心板分别模拟master和slave的电源模块，二者用线连接共地，同时用线连接同步信号，这里同步信号通过master板的I/O引出，内部经过比较器输出滤波或者EVENT输出作为同步信号，再连接到slave板的PCI device pin上。

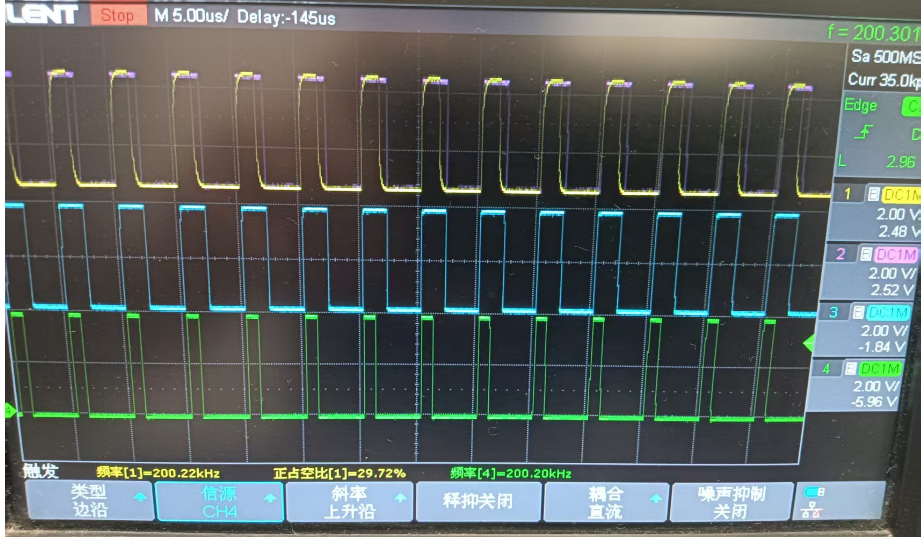

下述波形为master内部采用比较器输出滤波的方式，这种方式只能保持不同模块之间的同步，但是不方便调整相位关系。如下波形为CH1-master板的PWM1H，CH2-比较器输出信号，CH3引入slave board的PCI device pin的信号，实际上就是CH2的信号的另一个端节点，CH4为slave 板的PWM1H信号，示波器观察可见相位同步且同相，这里PWM的占空比不是主要讨论因素，所以根据需要设置即可，或者经过环路控制动态调整更新。

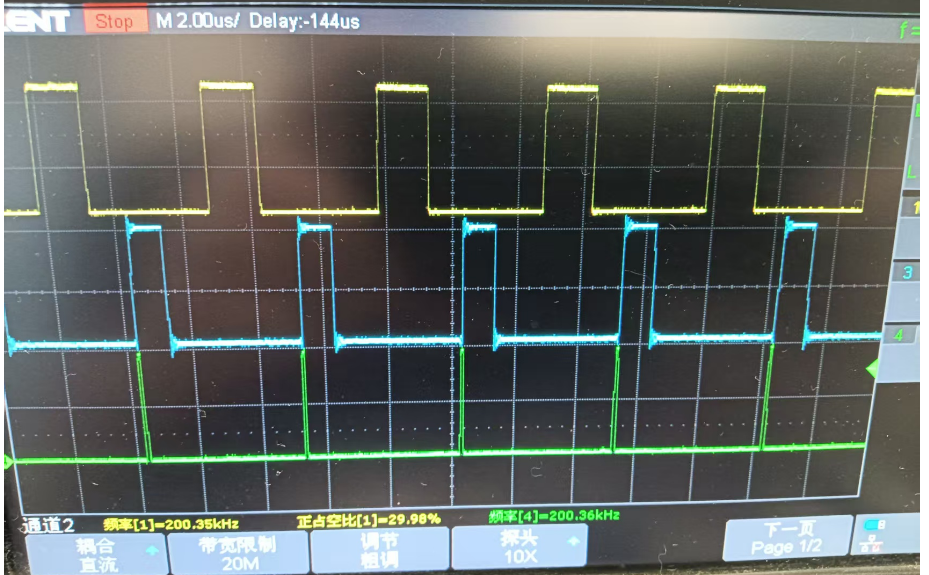

另外一种方式，当需要设置不同电源模块的相位关系时，比如slave板需要和master板相位差180C,那么可以通过master板的PWM的触发信号TRIGx实现，通过它产生slave板的触发同步信号，作为EVENT事件输出到I/O口，同样连接到slave板的PCI device pin上。下述波形可见，CH1为master板的PWM1H的信号，CH4为通过PWM EVENT输出的TRIGx信号输出到I/O上，CH3为slave板的PWM1H输出信号。

这两种方式的slave板的代码是相同的，都是采用PWM的PCI sync功能来实现同步，此处需要注意PCI的设置，且slave设置为PWM重复触发模式，并且按照通常做法master的频率需要高于slave的工作频率实现同步触发。
