只要做这个调整 NPN与PNP完全可以互换！

来源：DigiKey得捷 电路设计 53 次阅读
摘要：NPN 和 PNP 晶体管不能直接互换，因为二者的电流流向完全相反。 例如，图 1 所示安森美（ONSEMI）的BD139G（NPN）与BD140G（PNP）是参数高度接近的对管，但仍不可直接代换。 图 1：BD139G（NPN）/ BD140G（PNP）互补对管实物图 工程师视角回答

NPN 和 PNP 晶体管不能直接互换，因为二者的电流流向完全相反。

例如，图 1 所示安森美（ONSEMI）的BD139G（NPN）与BD140G（PNP）是参数高度接近的对管，但仍不可直接代换。

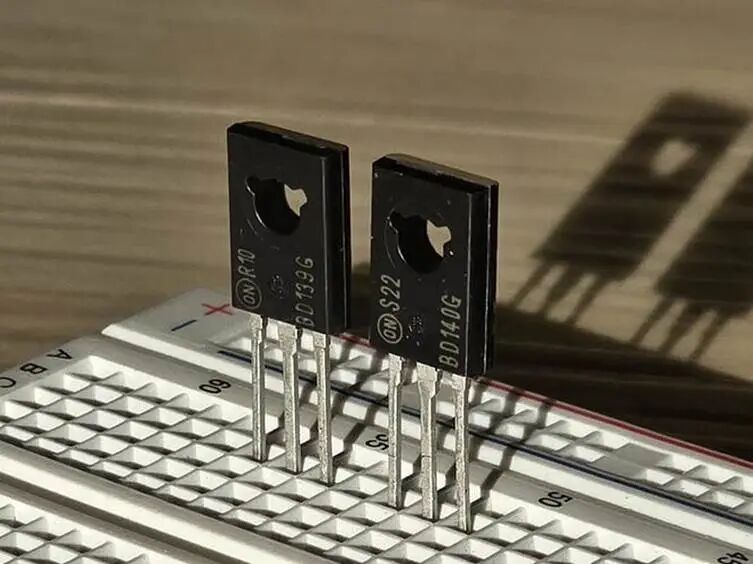

图 1：BD139G（NPN）/ BD140G（PNP）互补对管实物图

工程师视角回答

可以。只要允许对电路进行重新设计，NPN 与 PNP 完全可以相互替换。

通用设计要点

每种晶体管电路都需要综合考虑以下因素：

  • 驱动电路

  • 负载位置

  • 电源极性

  • 晶体管类型（NPN / PNP）

理论上，只要同步调整相关约束条件，工程师可以自由更换晶体管类型。但在实际工程中，还需考虑现实限制，例如：
