芯片开封(Decap)技术全解析：从原理到实操的专业指南

本文将介绍芯片开封。

芯片开封 (Decap) 的含义与应用价值

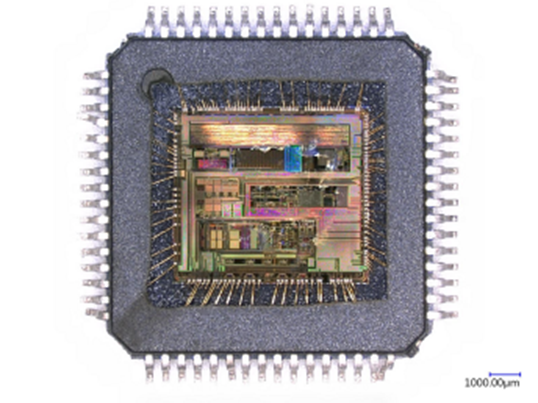

芯片开封 (Decapsulation，简称 Decap)，业内也称开盖、开帽，是指通过物理或化学手段，在不损坏芯片内部核心结构与功能的前提下，精确移除包裹芯片的外部封装体，暴露出内部晶粒 (Die)、邦定线 (Bondwires)、焊盘 (Pads) 乃至引线框架 (Lead-frame) 的关键工艺技术。

失效分析：这是 Decap 最主要的应用场景。通过暴露芯片内部，可进行光学显微镜 (OM) 检查、电子显微镜 (SEM) 分析、热点定位 (EMMI)、聚焦离子束 (FIB) 切割等后续测试，精准定位芯片失效原因

反向工程：研究竞争对手的芯片设计与工艺，获取技术情报

真伪鉴别：通过观察晶圆标记、电路布局等内部特征，鉴别原装芯片与打磨翻新的假冒品

工艺验证：检查芯片封装质量，评估键合工艺、塑封工艺的可靠性

Decap 是一项不可逆的精密操作，要求操作人员具备极高的专业技能和丰富的实践经验。成功的 Decap 应满足：芯片表面无划伤、无污染、无腐蚀，电路结构完整无损，所有键合线完好无断裂、无塌丝，焊盘清晰可见且保持原有电性。

芯片开封前必须确认的关键问题

在进行任何开封操作前，必须全面了解样品信息并制定详细方案，这是保证开封成功率的基础。

1. 样品基本信息确认

芯片型号与批次：确认样品身份，避免混淆

封装类型：BGA、QFP、QFN、SOT、SOP、COB、陶瓷封装、金属封装等，不同封装对应不同的开封方法

封装材料：环氧树脂 (最常见)、陶瓷、金属、玻璃等

键合线材质：金线 (Au)、铜线 (Cu)、银线 (Ag)、铝线 (Al)，这直接决定了化学试剂的选择和腐蚀参数

2. 内部结构预检查

X-Ray 透视：这是必不可少的步骤。通过 X 射线检查芯片内部晶粒位置、大小、数量，邦定线布局，是否存在空腔、气泡或其他异常，以确定最佳开封位置和范围

结构图：了解内部结构情况

3. 客户需求确认

开封范围：是全芯片开封还是局部开封 (只暴露特定区域)

功能保留要求：是否需要在开封后进行电性测试

后续测试项目：根据后续测试要求调整开封精度和清洁度标准

样品数量：是否有备用样品，允许的失败率是多少

4. 安全与环境准备

ESD 防护：所有操作必须在静电防护环境 (EPA) 中进行，操作人员佩戴接地手环，使用防静电工具和工作台

化学安全：确认通风橱运行正常，个人防护装备 (PPE) 齐全，应急设备 (洗眼器、冲淋装置) 可用

设备状态：检查开封机、加热台、超声波清洗机等设备是否正常工作

芯片开封主流流程与方法详解

根据封装材料和开封原理，目前主流的芯片开封方法主要分为四大类：化学开封、机械开封、激光开封和等离子开封。实际应用中，经常会采用多种方法结合的方式以达到最佳效果。

1. 化学开封 (Chemical Decapsulation)

适用范围：绝大多数塑料封装 (环氧树脂) 芯片，是目前最主流、最经济的方法

基本原理：利用发烟硝酸 (HNO₃)、发烟硫酸 (H₂SO₄) 等强酸，在加热条件下选择性地溶解环氧树脂封装料，而不会腐蚀内部的硅晶粒、金属线和焊盘，其标准流程为：

（1）样品预处理：

去除 BGA 焊球或多余引脚，用异丙醇 (IPA) 清洁芯片表面，将芯片牢固固定在特制夹具上，保护侧面和底部免受酸液侵蚀。

（2）滴酸法 (最常用)：

将夹具放置在加热台上，预热至 120-180℃，用滴管将预热的酸液滴加到芯片顶部需要开封的区域，观察反应过程，根据封装料厚度和反应速度，分次少量滴加酸液，当芯片表面和键合线开始显露时，立即停止滴酸。

（3）喷射法：

使用更精密的设备，将酸液以高速微小喷射流形式冲击芯片表面特定点，优点是定位更准确，酸液用量更少，对周围结构损伤更小。

（4）终止反应与清洗：

立即用大量去离子水 (DI Water) 冲洗芯片表面，彻底中和并清除残留酸液，将芯片放入盛有去离子水的烧杯中，进行超声波清洗 3-5 分钟，用无水乙醇脱水，然后在加热台上低温烘干。

（5）检查与修整：

在显微镜下检查开封效果，如有残留塑封料，可进行二次微量腐蚀或手工修整

2. 机械开封 (Mechanical Decapsulation)

适用范围：陶瓷封装、金属封装以及一些对化学腐蚀敏感的器件

基本原理：通过机械研磨、切割、铣削等方式，逐层去除封装材料

主要方法：

研磨法：使用不同粒度的砂纸或研磨膏，在研磨机上逐层研磨封装体

铣削法：使用高速精密铣刀，在数控铣床或专用开封机上进行精确铣削

撬盖法：适用于有金属顶盖的封装，通过加热软化焊料或粘合剂，然后用专用工具撬开顶盖

优点：不使用化学试剂，安全环保；不会腐蚀金属结构

缺点：容易产生机械应力，可能损伤芯片内部结构；精度相对较低

3. 激光开封 (Laser Decapsulation)

适用范围：先进封装、超薄芯片、对应力敏感的器件、需要局部开封的样品

基本原理：使用特定波长 (通常是红外或紫外) 的脉冲激光束聚焦在封装材料表面，利用激光的高能量在极短时间内 (纳秒或飞秒级) 使局部封装材料瞬间加热、汽化或等离子化，从而被有效去除。

技术优势：

非接触式：不会产生机械应力

高精度：可实现微米级甚至纳米级的精确控制

局部开封：是目前唯一能实现只暴露芯片特定区域 (如一个 Bond Pad 或单个晶体管) 的方法

速度快：大大缩短开封时间

安全性高：不使用危险化学试剂

应用趋势：激光 + 化学混合开封工艺越来越普及。先用激光去除大部分塑封料，再用少量酸液去除最后一层残留，既提高了效率，又减少了化学腐蚀的风险

4. 等离子开封 (Plasma Decapsulation)

适用范围：陶瓷、金属等特殊封装，以及对化学和机械损伤都非常敏感的高端芯片

基本原理：在真空环境下，通过射频电场将惰性气体 (如氩气) 电离成等离子体，利用等离子体的高能粒子轰击封装材料表面，实现材料的逐层去除

优点：环保无污染，对所有材料都有刻蚀能力，刻蚀均匀性好，不会产生机械应力和化学腐蚀

缺点：设备成本高，刻蚀速度慢，不适合大批量处理‍
