1分钟，搞定2个经典的电流检测电路

电流检测电路的设计主要是为了测量、实时监测电路中电流的变化。

其常应用于——电源管理、电池监控及过流检测等场景。

本文主要通过电流感应放大器芯片方案，来学习设计电流检测电路。

电流感应放大器本质上是运放电路，是通过在电流路径中串联感测采样电阻两端的压降，经过电流感应放大器（运放电路）放大电阻的压降，然后单片机ADC采样，来测量得出电流值。

在测量电流时，电流检测技术分为高侧（边）检测和低侧（边）检测。

• 将测量采样电阻放置在电源与负载之间的检测方法称为高侧检测

• 将测量采样电阻放置在负载与接地端之间的检测方法称为低侧检测。

这两种用于检测负载中电流的方法，如图所示：

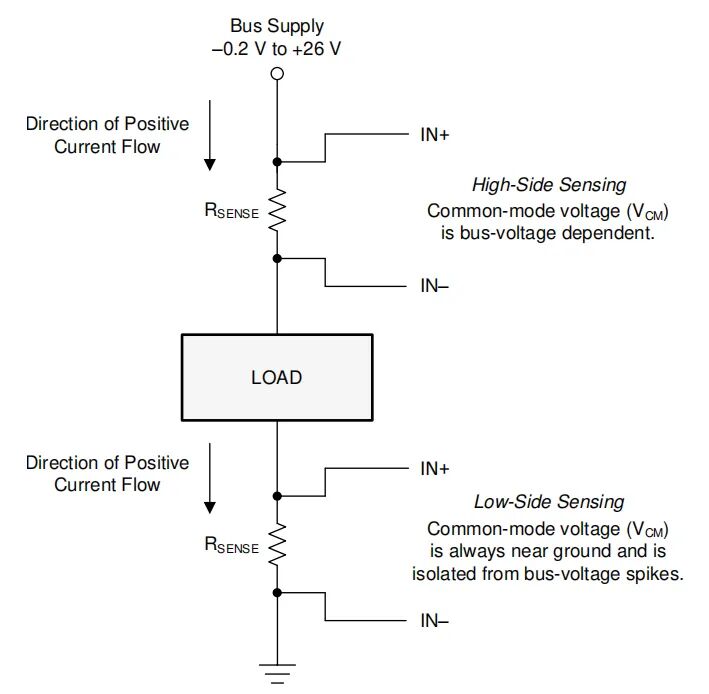

图 1 高侧和低侧检测连接

本文，将通过 INA180 芯片演示这两种架构。

三、低侧电流检测

本章将根据INA180电流感应放大芯片设计一个0～3A的低侧电流检测电路。

INA180参数信息：

• 供电电压：2.7V～5.5V

• 共模电压范围:-0.2V～+26V

• 高带宽：350kHz

• 增益选项： INA180A1（20V/V）； INA180A2（50V/V）； INA180A3（100V/V）； INA180A4（200V/V）；

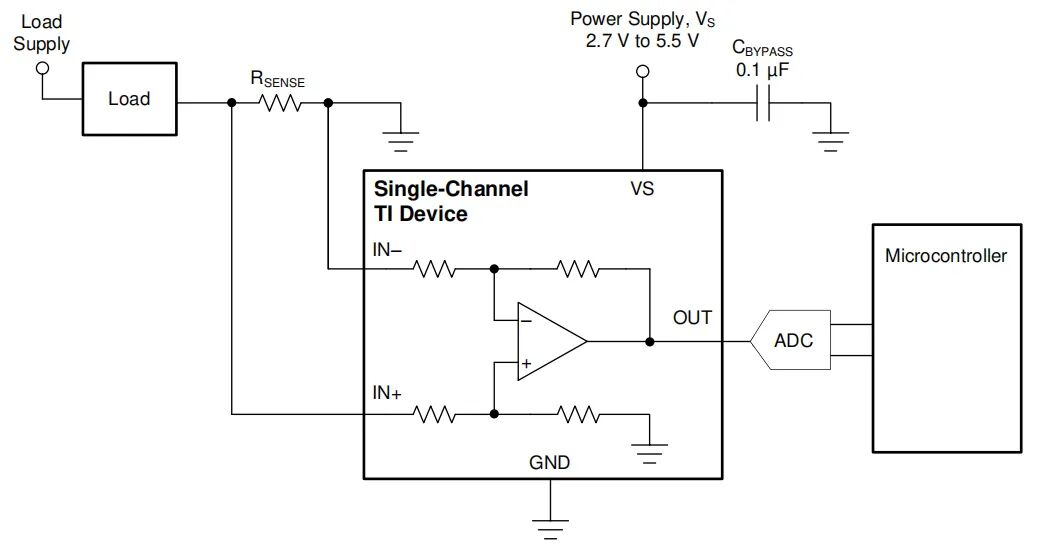

图 2 低侧电流检测电路

这里我们假设：

单片机ADC采样电压范围为0～3.3V，取中间端1.65V作为参考电压。

INA180A2（50V/V放大增益）经过芯片放大，前最大的可采样电压为33mV。除以采样电阻最高输入的3A，算出串联的电流采样电阻为11mΩ，这里我们选用10mΩ的采样电阻，更加常用一些，便于购买使用。

\电流采样电阻的精度，将直接影响电流测量的准确性，高精度的电阻可以减少误差，提高电流测量精度准确，*常选用±1%精度。

于是我这样设计电路：

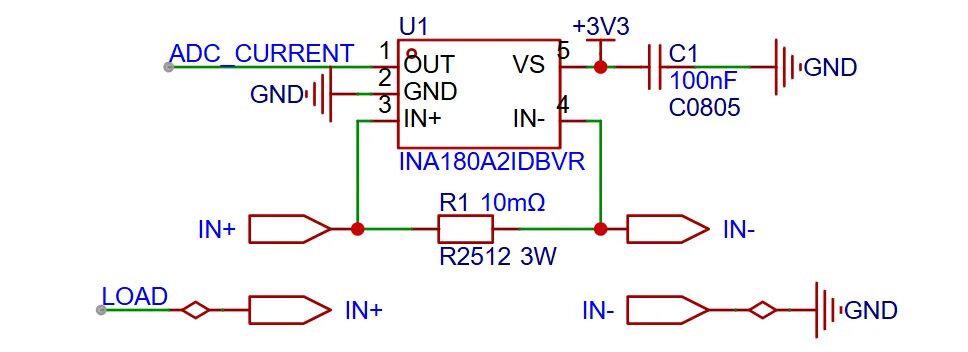

图 3 INA180A2低侧电流检测电路

采样电阻两端的电压：VSENSE=VOUT/G

流过采样电阻的电流：I=VSENSE/RSENSE

所以，合并公式可得：

被检测的电流：I=VOUT(ADC采集的电压值)/（G增益*RSENSE)=VOUT(ADC采集的电压值)/（50*10mΩ)

即单片机ADC采集出VOUT电压即可计算得出检测的电流。

四、高侧电流检测

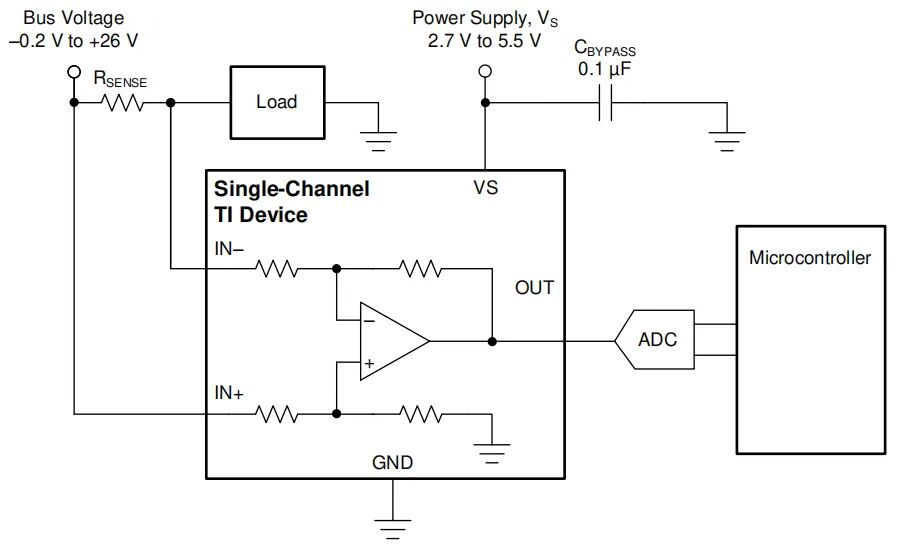

图 4 高侧电流检测电路

电源VBUS输出控制选用PMOS WST4041型号，最高支持40V漏源电压（Vdss），6A连续漏极电流。

INA180A2高侧检测R1采样电阻电流，R2电阻作用是使PMOS的栅极悬空出现不稳定现象引起漏电流，提高PMOS导通与关断的稳定性。

默认VBUS_CTRL输入高电平，使三极管Q2导通，PMOS管Q1的G极被拉低，VGS大于阈值电压Vth，Q1打开导通，后级的负载正常工作；

当单片机采样检测到的ADC_CURRENT电压计算出来流过采样电阻的电流超过预设的保护电流值时：

VBUS_CTRL输入低电平，控制三极管Q2关闭截止，PMOS管Q1的G极被拉高，VGS小于阈值电压Vth，Q1关闭截止，后级负载断电，防止超过预设的电流进入后级，保护后级负载电路。

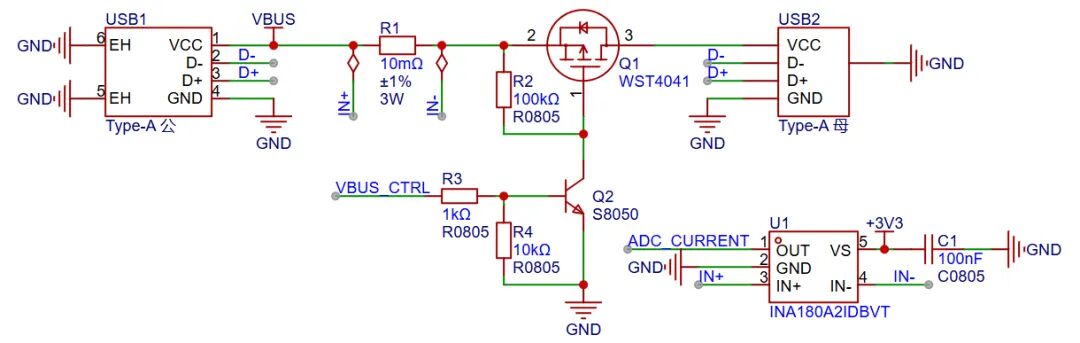

图 5 INA180A2高侧电流检测电路
