高速 PCB 必看：小小过孔，竟决定信号生死！

做高速 PCB 的工程师都有同感：频率越高、速率越快，越容易栽在不起眼的小细节上。其中最容易被忽略、却最致命的，就是 ——过孔。

一个小小的通孔，处理不好就会引发反射、衰减、延时、EMI 辐射，直接毁掉信号完整性，让整块板子跑不起来、测不过、不稳定。

今天用最通俗的话，把过孔对高速 PCB 的影响讲透，看完就能落地优化。

一、先搞懂：PCB 上的过孔到底分几种？

多层 PCB 离不开层间互联，过孔就是层与层之间的 “垂直通道”。按穿透方式，主要分三类：

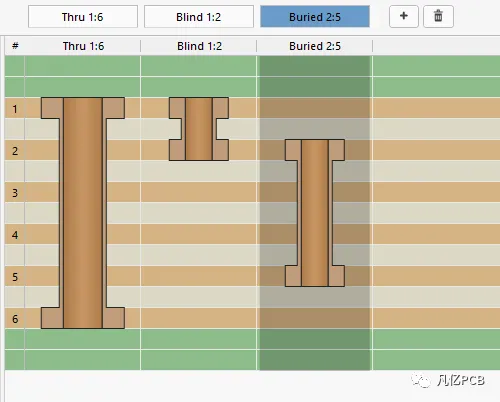

1. 通孔：从头到尾穿透整板，最常用、成本最低，可做互联也可做定位孔。
2. 盲孔：只连表层与某几个内层，不穿通另一面，适合高密度 HDI。
3. 埋孔：藏在内层之间，表面完全看不见，层压前就做好，极致高密度才用。

二、最关键：接地过孔，才是高速信号的 “守护神”

过孔按用途分：信号过孔、电源过孔、接地过孔、散热过孔。高速设计里，接地过孔才是真正的主角。

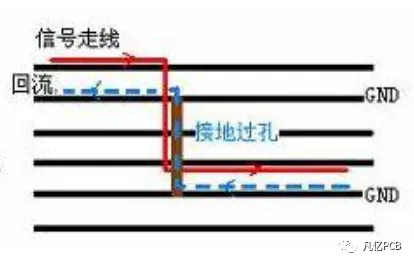

为什么？因为任何高速信号都必须有回流路径。信号换层时，如果回流绕远路，就会：

• 阻抗不连续

• 产生反射

• 环路面积变大

• EMI 辐射飙升

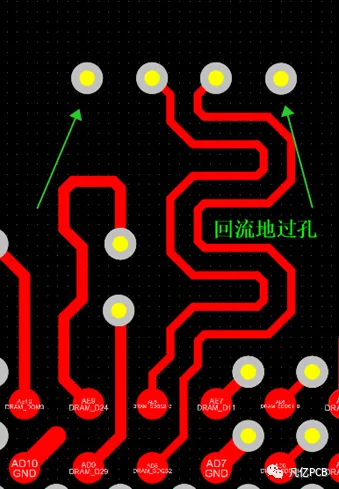

所以，信号过孔旁边必须就近打接地过孔，给回流一条 “抄近道”，把环路压到最小。

差分信号更要讲究：对称 + 双侧地孔

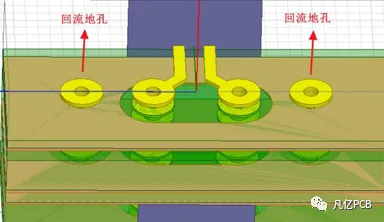

差分线换层时，P/N 两侧都要打地孔，形成对称回流结构，保证阻抗一致、抗干扰更强。

接地过孔 3 条黄金结论（直接照做）

在焊盘、反焊盘尺寸固定前提下：

• 孔径越大

   → 插入损耗越小、反射越小、信号更稳

• 离信号越近

   → 损耗越小、回流路径越短

• 数量越多

   → 整体损耗越低、屏蔽效果越好

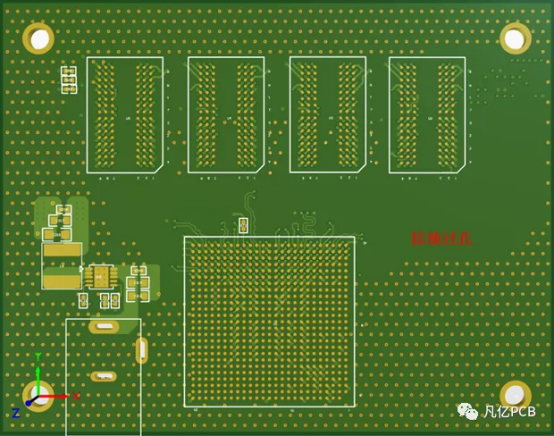

一句话：关键高速信号换层，就近多打地孔，准没错！

三、别踩坑：过孔间距太近，反而拖慢信号！

很多人以为：过孔越多、越密越好。大错特错！

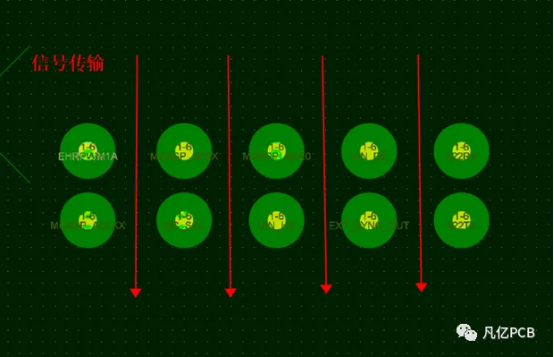

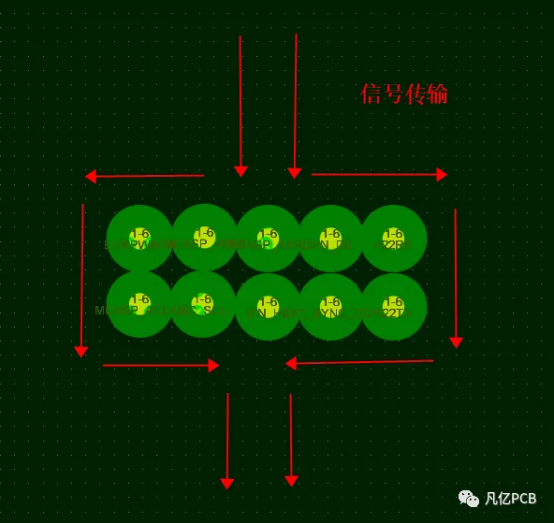

过孔挤在一起，会直接割裂参考平面的铜皮，导致：

• 信号传输路径被迫绕远

• 传输延时明显增加

• 阻抗波动、信号质量下降

正确做法：在满足连接需求的前提下，适当拉大过孔间距，保证地平面 / 参考平面完整、连续，信号跑得又快又稳。

四、总结：高速 PCB 过孔设计，记住这 4 句话

• 高速信号少换层、少打过孔，能不换就不换

• 必须换层时，信号过孔旁边就近打接地过孔

• 地孔：孔径够大、距离够近、数量够多

• 过孔别扎堆，间距合理，保住完整参考平面

过孔虽小，却是高速 PCB 信号完整性的咽喉要道。把它设计合理，信号反射小、损耗低、辐射弱，你的板子自然跑得稳、测得过、量产稳。
