热插拔控制器中电流检测与限流工作原理简析

2026-05-21 11:24 来源：DigiKey得捷电源管理 52 次阅读

摘要：热插拔控制器通过采样电阻（RSENSE）实时检测回路电流，结合误差放大器（EA）形成闭环电流限制，将故障电流控制在安全范围，区别于传统的开环过流保护，响应更快、精度更高。我们以ADILTC4210为例子来说明，下面是典型单通道5V热插拔连接器采样原理：RSENSE（0.01Ω）串联在主通路，控制器通过 SENSE 引脚检测VIN与VOUT的压差（VSENSE\=ILOAD×RSENSE）。

热插拔控制器通过采样电阻（RSENSE）实时检测回路电流，结合误差放大器（EA）形成闭环电流限制，将故障电流控制在安全范围，区别于传统的开环过流保护，响应更快、精度更高。

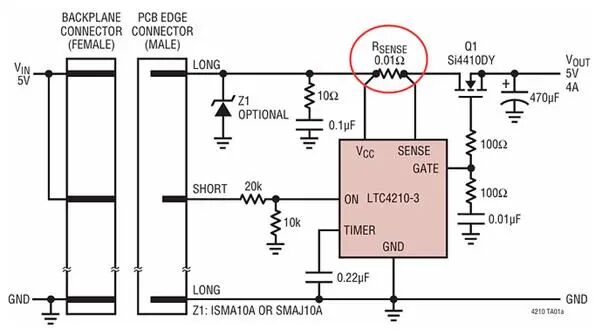

我们以ADI LTC4210为例子来说明，下面是典型单通道5V热插拔连接器

采样原理：RSENSE（0.01Ω）串联在主通路，控制器通过 SENSE 引脚检测VIN与VOUT的压差（VSENSE\=ILOAD×RSENSE）。
限流计算：LTC4210-3 电流限制阈值ILIMIT\=50mV/RSENSE\=50mV/0.01Ω=5A，与电路图标注VOUT最大 4A 匹配（留安全裕量）。
工作逻辑：当ILOAD接近 5A 时，控制器内部误差放大器调节 GATE 电压，将电流钳位在 5A 左右，避免瞬态大电流冲击。

技术小贴士：采样电阻（RSENSE）开尔文采样（Kelvin Sensing）布线方式

开尔文采样（Kelvin Sensing）布线方式，专门用于高精度电流采样电阻（RSENSE）的PCB布局，目的是最大限度消除导线电阻（**PCB 走线电阻）对电流检测精度的影响**。

主电流路径电阻叠加：大电流从 VIN 流经PCB 走线 → RSENSE → 负载，这段主走线本身有微小电阻 RTRACK。
采样电压被 “污染”：控制器实际检测到的电压是 VSENSE\=ILOAD×(RSENSE+RTRACK)，而不是理想的 ILOAD×RSENSE，导致电流检测值偏大，限流 / 保护阈值不准。
