工程名称：基于TAS5815的D类蓝牙数字功放
前言

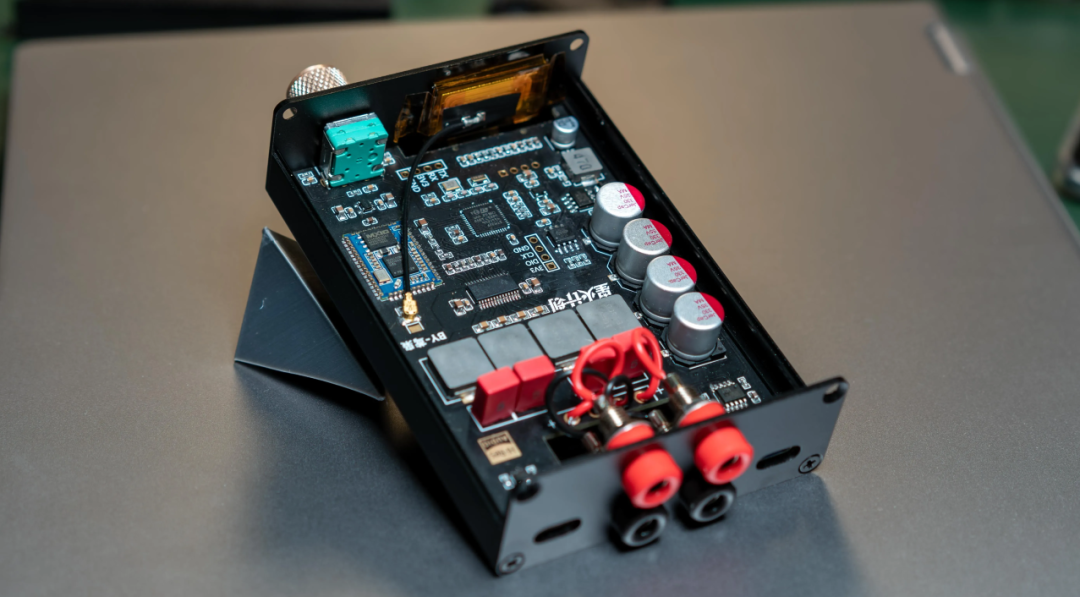

这是一个桌面级数字音频功放。
虽然成本仅140，但音质超HiFi！
它最大的亮点是——技术覆盖面很广，从模拟到数字、从电源到音频都有涉及！
做它，你可以系统学习到 STM32 + 数字音频 + D 类功放的全链路设计。
这可比买现成的功放板有学习价值！
AND它的代码结构和工程思维，比如总线分区、节流写入、STOP 低功耗，都是可以直接迁移到其他项目的！
那接下来，就介绍一下，这个功放的功能，并分享一下其硬件、软件设计方案！PS：文末会附上开源网址，方便你深入学习
*0***1
功能&亮点
这个音频功放，有6大功能：
-
音频播放：采用全数字链路设计，音频信号通过I2S接口进行数字传输，实现音质纯净/低失真
-
蓝牙连接播放**：**支持蓝牙播放/配对后，用耳机，其他音乐设备播放歌曲；可通过项目的旋转编码器实现音量调节(0-99，默认值30)，上一曲/下一曲。
-
USB音频解码**：**接上USB即可播放音乐，同样支持控制音量和切换歌曲。注意，在蓝牙连接时USB播放功能被禁用，usb解码器显示连接但无声音
-
自动开关机：**支持跟随电脑开关机启动和关闭、**上电自动开机、按键关机、无播放10分钟/30分钟关机(通过ADC检测播放状态，每次检测采样10次，确认无播放即关机)、禁用自动关机。
-
PD三挡电压控制切换：支持5V、12V、20V。系统提供SetVoltage()和RestoreVoltage()函数进行电压切换，避免直接操作GPIO。关机时默认使用5V电压，实现低功耗待机。
-
EEPROM记忆功能：支持设置保存；比如音量、电压、调制、FSW、关机模式、AMP增益等参数的存储地址和标志位设置都会保存到EEPROM。
花140，搞定全数字链路+PD 供电+智能电源管理……听起来，还不错吼！接下来，咱们瞅瞅，作者具体是咋设计的！
*0***2
硬件设计方案
”
电路基于嘉立创EDA设计。

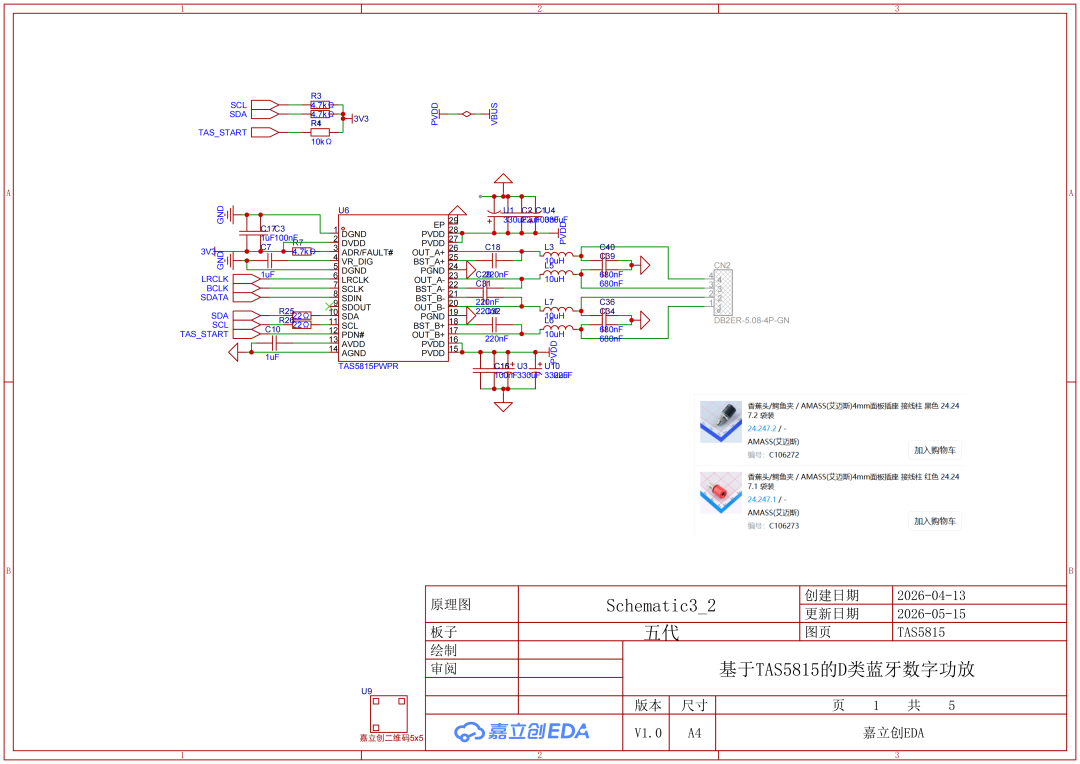

TAS5815

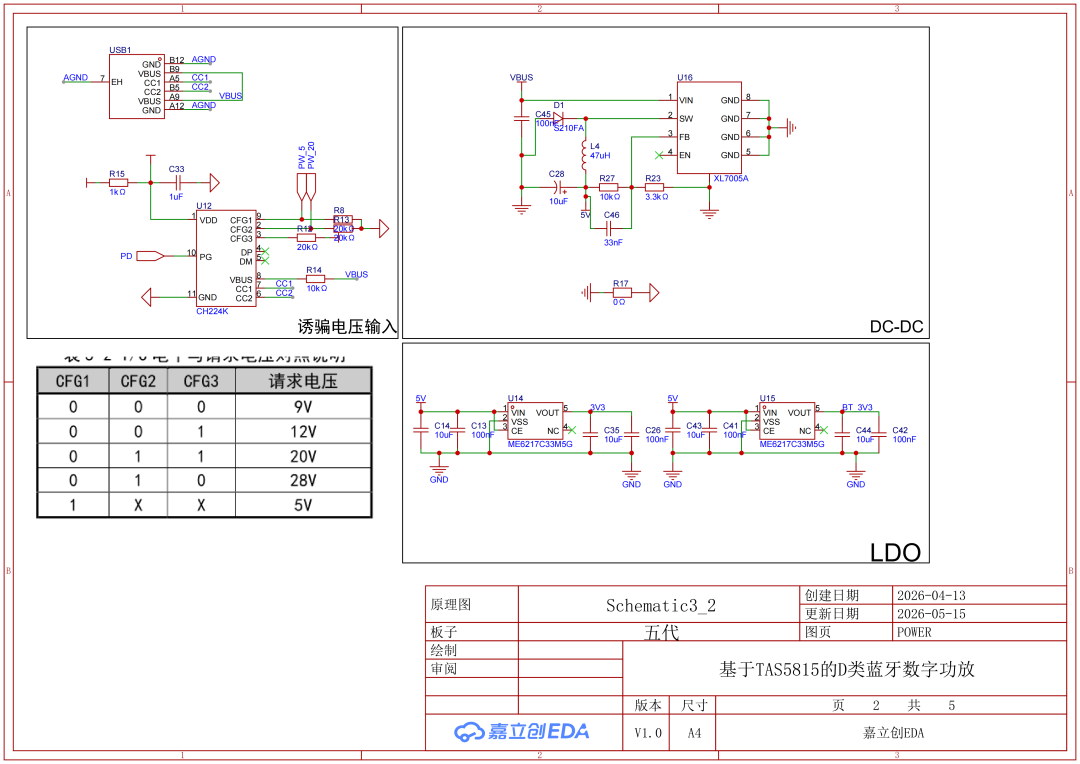

POWER

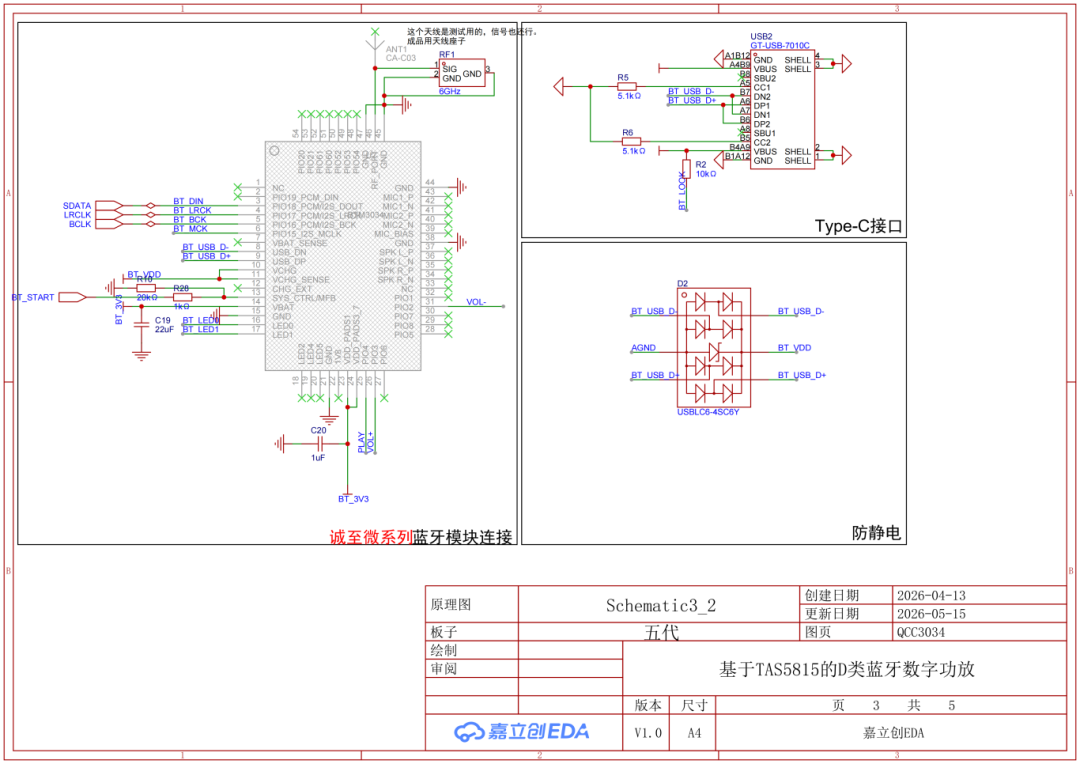

QCC3034

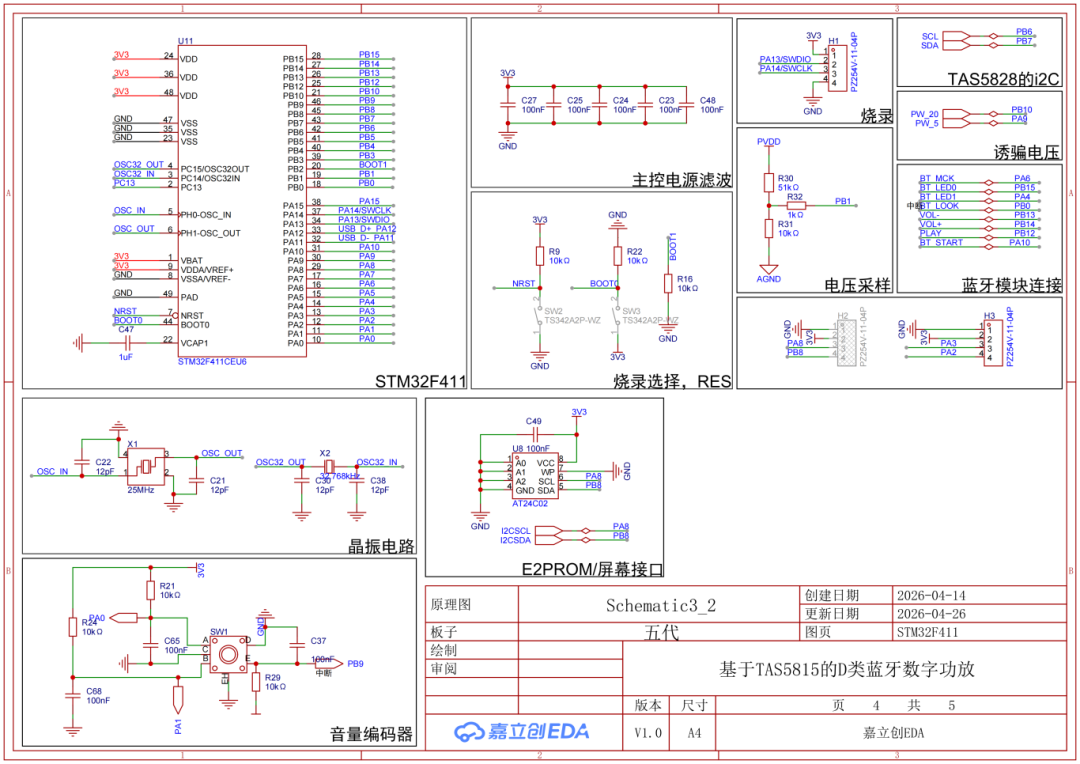

STM32F411

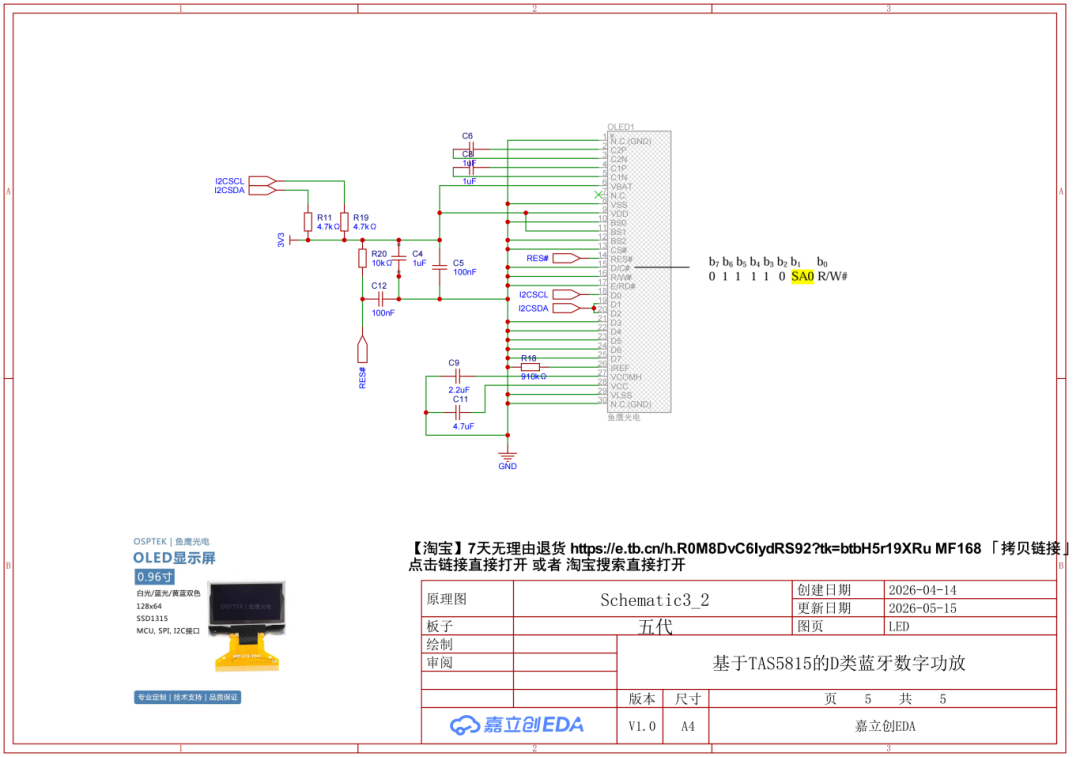

LED

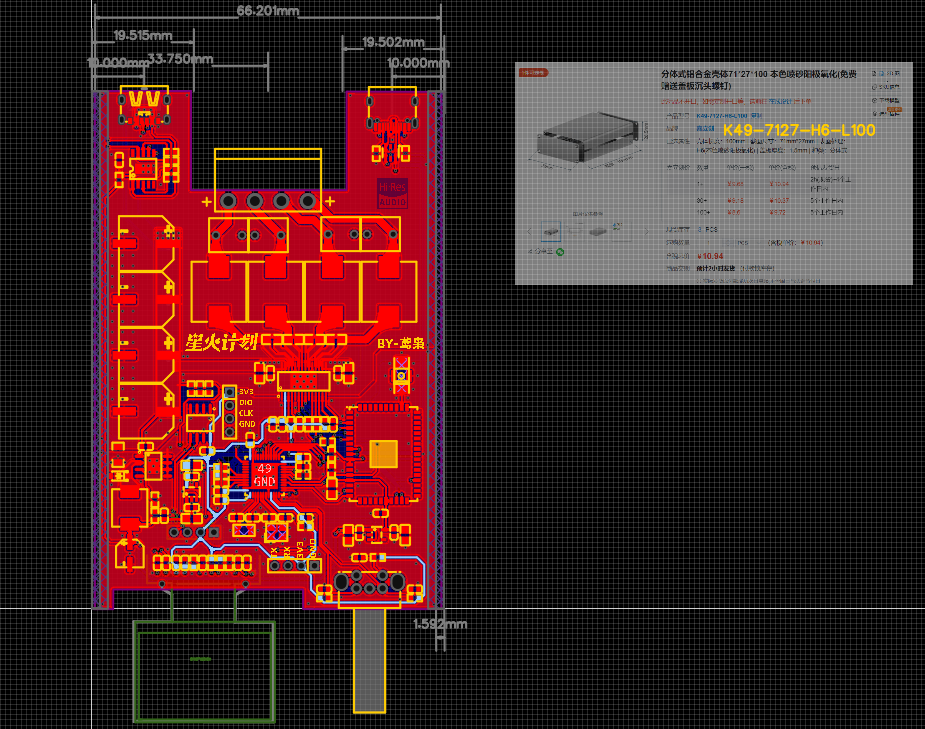

PCB图
硬件参数
-
主控：STM32F411，负责外设的控制和数据流管理，其实主控使用这个芯片是防有人偷去量产的，这个芯片批量很贵，但是个人去某宝买又很便宜，如果换成杰里，成本价还能再降50，如果你对杰里方案感兴趣，可以给作者点点赞，去开源原文催更一下作者哦~~
-
蓝牙模块：QCC3034，负责蓝牙音频接收和解码
-
功放芯片：TAS5815，在2.0立体声模式下，可提供每通道30W的输出功率。单通道模式下，可提供高达58W的输出功率。其具有立体声PWM输出和内置音频DSP。需要双电源供电：DVDD为低压数字电路供电，PVDD为音频放大器输出级供电。内部LDO将PVDD转换为5V，为GVDD和AVDD供电。芯片通过I2C接口接收STM32的控制指令，支持音量调节、增益设置等功能。
-
支持的采样率：32kHz、44.1kHz、48kHz88.2kHz、96kHz，支持96kHz处理器采样率和8步H类直流/直流控制，提升音频处理精度。
-
显示屏：SSD1315，0.96寸OLED显示屏，分辨率128×64，用于显示系统状态、音量、电压等信息。通过I2C3接口连接，地址0x3C，使用双缓冲机制优化显示性能。主循环中持续刷新屏幕，显示当前菜单状态和设置信息。
-
存储芯片：AT24C02，2KB容量的EEPROM存储芯片，用于持久化系统设置。通过I2C3接口连接，地址0x50。音量保存采用限流机制，2秒无操作后才写入EEPROM，避免频繁写入影响寿命。
-
降压模块：XL7005A，输入电压范围宽，输出稳定5V为系统供电。模块配合PD诱骗器使用，根据TAS5815的工作需求动态调整输入电压。
-
PD诱骗器：CH224K，用于支持PD协议的充电器获取所需电压。电压检测通过ADC通道9 (PB1) 实现，使用51k/10k分压电阻，计算公式为 V = ADC × 3.3 × 6.1 / 4095。
*0***3
软件设计方案
”
软件整体原理是——基于STM32 HAL裸机主循环，轮询编码器+菜单状态机，再通 I2C总线管理多个外设，配置TAS5815功放，ADC检测播放状态，EEPROM记忆设置，STOP模式实现低功耗待机。
作者已开源源码，可前往开源网址查看详情~
*0***4
开源网址

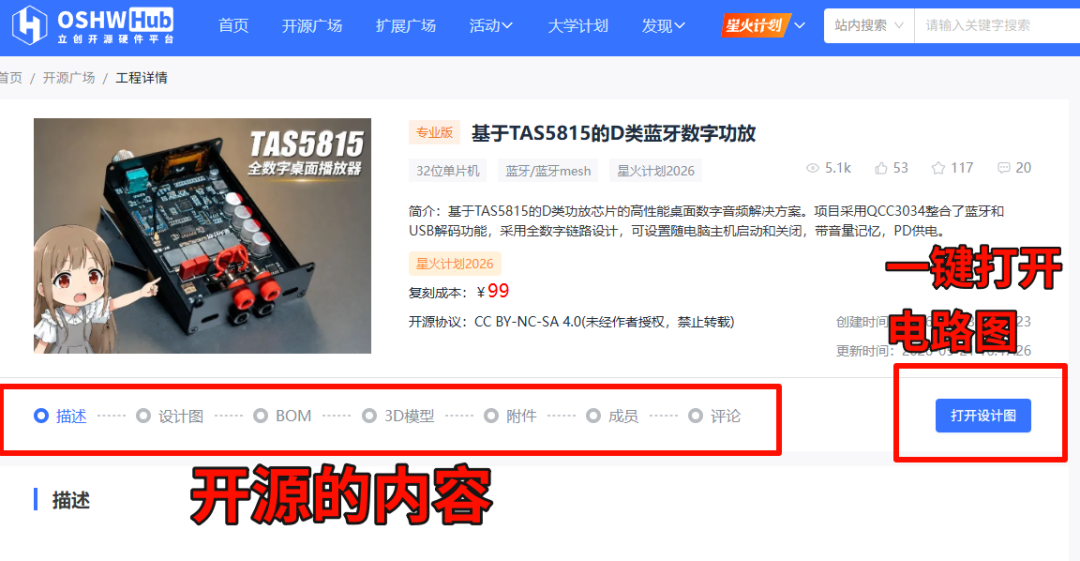

开源网址：https://oshwhub.com/zcjnice/class-d-bluetooth-digital-power-
最后补充说明：成本价140元不包含铝壳
