什么是理想二极管？你用过吗

引言：效率与可靠性的工程权衡

在电源系统前端，输入保护电路必须在坚固可靠和高效节能之间取得平衡。传统方案在此面临根本性矛盾：

• 肖特基二极管：如同一位可靠的“卫士”，能有效阻断反向电流，但其较高的正向压降（如10A时约0.5V）会导致显著的功率损耗（约5W）和散热难题，同时在电池电压较低时严重压缩后级电路的工作裕量。

• P沟道MOSFET：如同一扇低阻的“开关”，导通损耗极低，但它缺乏关键的反向电流阻断（RCB）能力。当输入发生瞬态短路时，无法阻止系统能量倒灌，可能导致系统复位。

理想二极管控制器正是为解决这一核心矛盾而生的智能解决方案。它并非一个分立器件，而是一个驱动外部N沟道MOSFET的“控制大脑”（IC），通过实时监测与快速控制，实现了近乎理想的二极管特性：极低的导通损耗与快速彻底的反向阻断。

一、传统保护方案的局限性

1. 肖特基二极管：可靠但低效

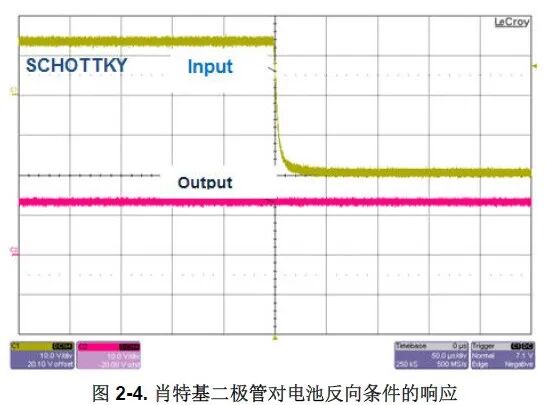

• 工作原理：串联在电源正极路径，利用其单向导电性实现反接保护（如图2-3、2-4所示）。



• 核心缺点：

• 高传导损耗：正向压降（VF）导致在大电流下产生可观的热量。

• 热管理负担：需要散热器，增加体积和成本。

• 侵占系统裕量：在汽车冷启动（电池电压可低至3V）等场景下，其压降会严重影响后级电源的正常工作。

2. P沟道MOSFET：高效但“不设防”

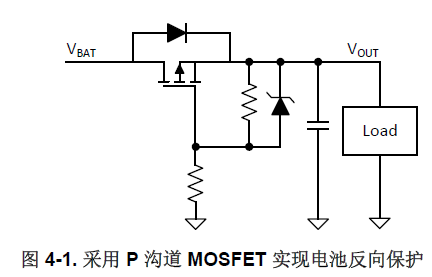

• 工作原理：利用MOSFET的低导通电阻（RDS(on)）替代二极管，降低压降（如图4-1所示）。



• 致命缺陷：

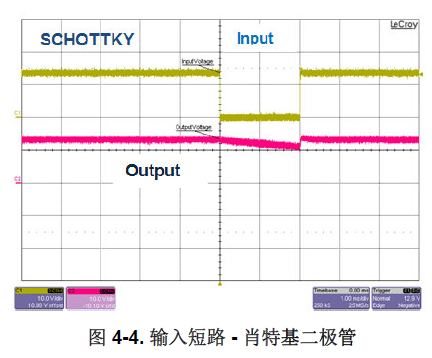

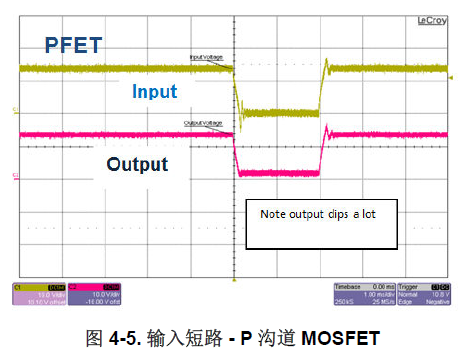

• 无反向电流阻断：如图4-5所示，当输入发生微短路时，P-MOSFET无法快速关断，输出端电容的能量会倒灌至输入端，导致系统电压崩溃。而肖特基二极管则可有效阻断（图4-4）。

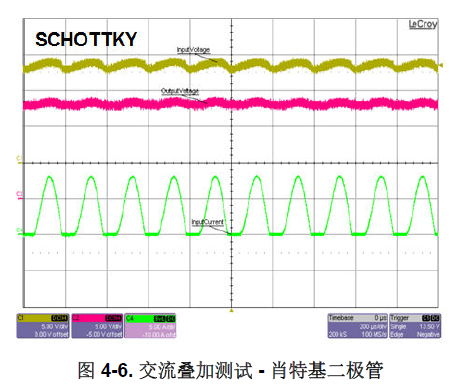

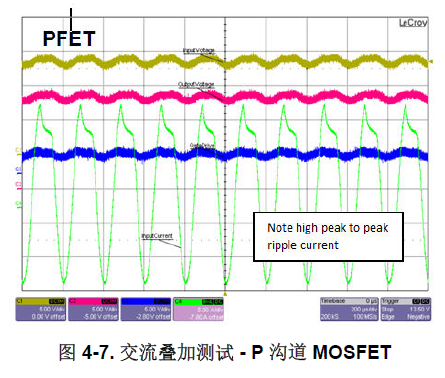

• 无整流功能：面对电源线上的交流叠加干扰（如汽车ISO 16750-2测试），它无法像二极管一样进行整流，导致输出电容承受更大的纹波电流应力（对比图4-6与图4-7）。





二、理想二极管控制器：智能融合的解决方案

理想二极管控制器通过驱动一个外部N沟道MOSFET，并智能控制其通断，来模拟理想二极管的行为。

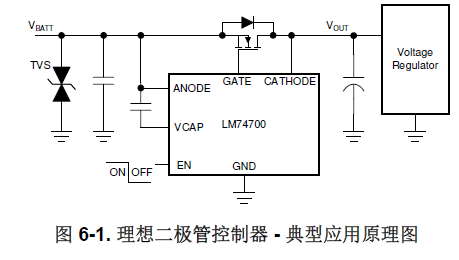

1. 核心架构（如图6-1所示）：

控制器持续监测MOSFET的漏源电压（V_DS）。当V_DS为正（正常供电）时，控制器驱动MOSFET导通；当检测到V_DS为负（有反向电流风险）时，则在微秒级内快速关断MOSFET，此时仅由MOSFET的体二极管提供最终隔离。

2. 两种控制模式：

• 线性调节控制（如LM74700-Q1）：动态调节MOSFET栅极电压，将正向压降稳定在一个极低的固定值（如20mV），从而实现近乎零损耗的导通，并能实现零直流反向电流。

• 迟滞开/关控制（如LM74610-Q1）：当正向压差超过阈值时完全导通MOSFET；当检测到反向电流时则完全关断。响应速度快，但需注意避免在临界点振荡。

三、性能优势：数据对比

1. 极低的导通损耗

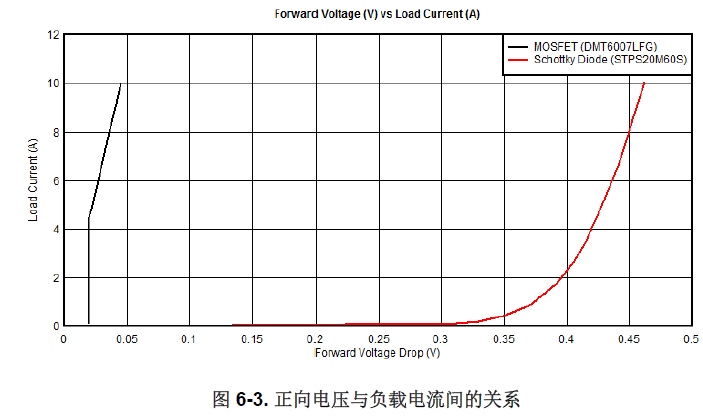

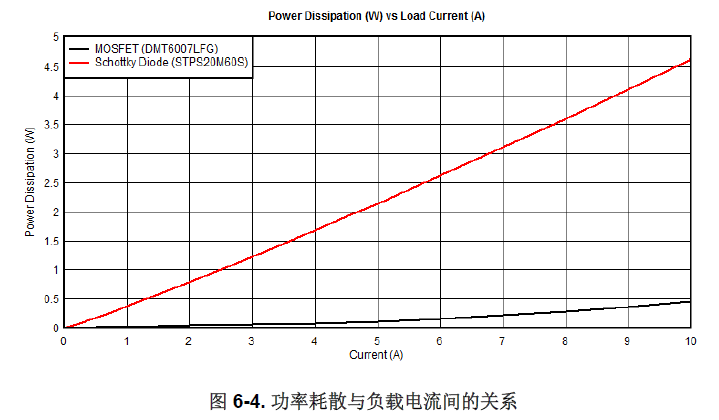

如图6-3所示，在10A负载下，采用MOSFET（DMT6005LPS-13）的理想二极管方案正向压降仅35mV，而肖特基二极管（STPS20M60S）高达465mV。对应的功耗分别为0.35W和4.65W（图6-4），效率提升超过一个数量级。

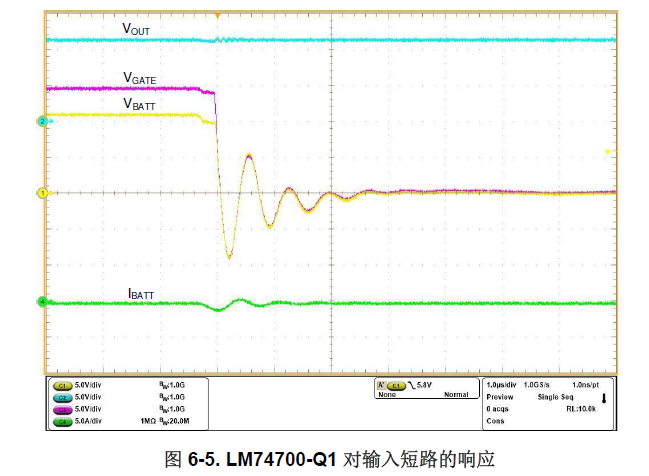

2. 真正的快速反向电流阻断

这是区别于P-MOSFET方案的关键。如图6-5所示，在输入微短路测试中，控制器（如LM74700-Q1）能在0.77μs内关断MOSFET，彻底阻断反向电流，保护系统保持电容的能量。

3. 全面的汽车瞬态保护能力

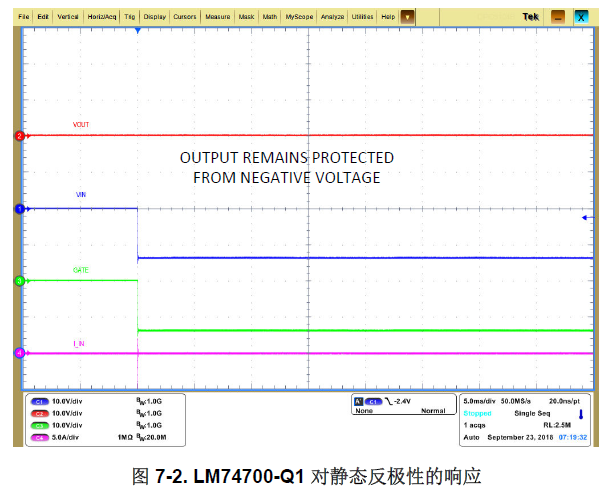

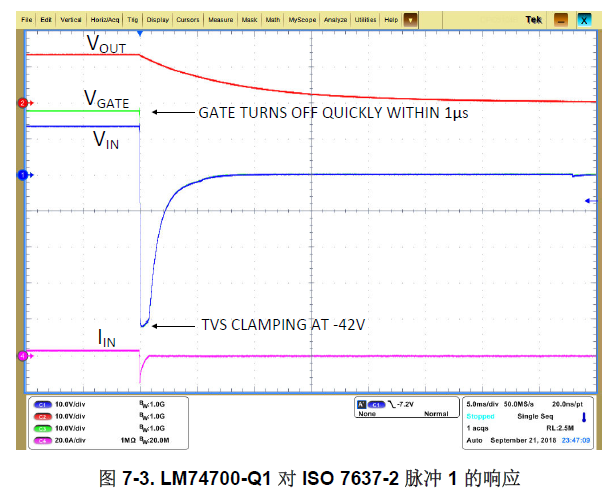

• 静态/动态反极性保护：可承受电池反接（图7-2）及ISO 7637-2 Pulse 1等严苛的负压脉冲（图7-3）。

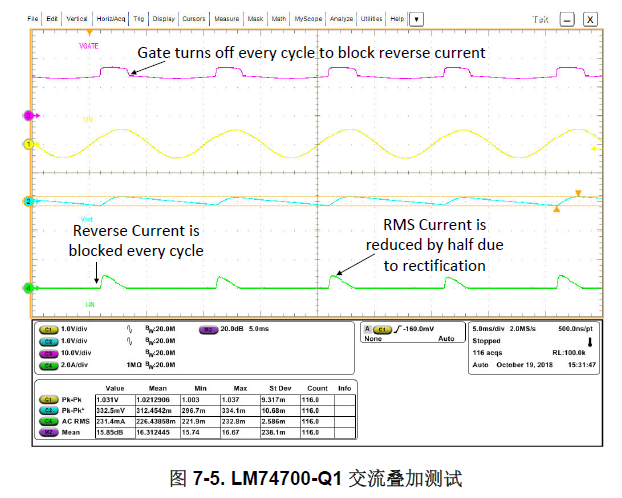

• 有源整流功能：在交流叠加测试中，它能像真实二极管一样整流干扰，显著降低输入电流有效值，减轻元件热应力（图7-5）。



4. 赋能高可靠性ORing冗余系统

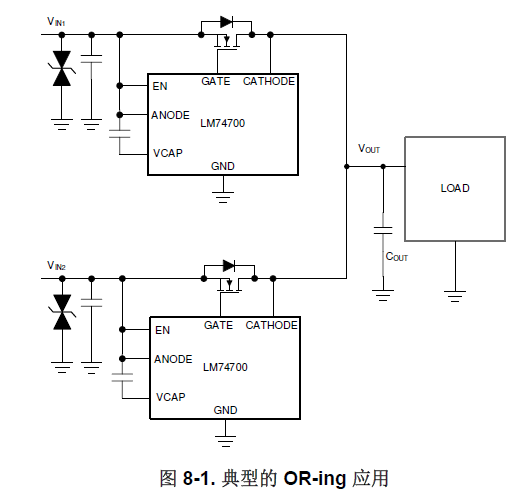

在双电源ORing架构中（图8-1），理想二极管控制器能实现：

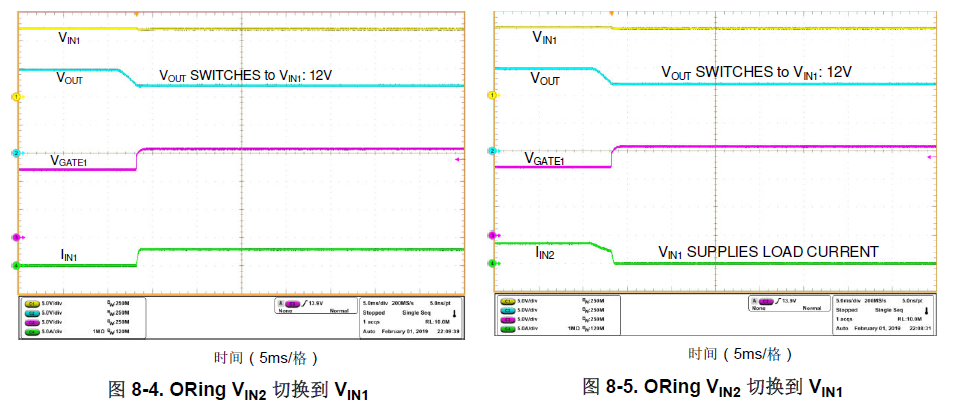

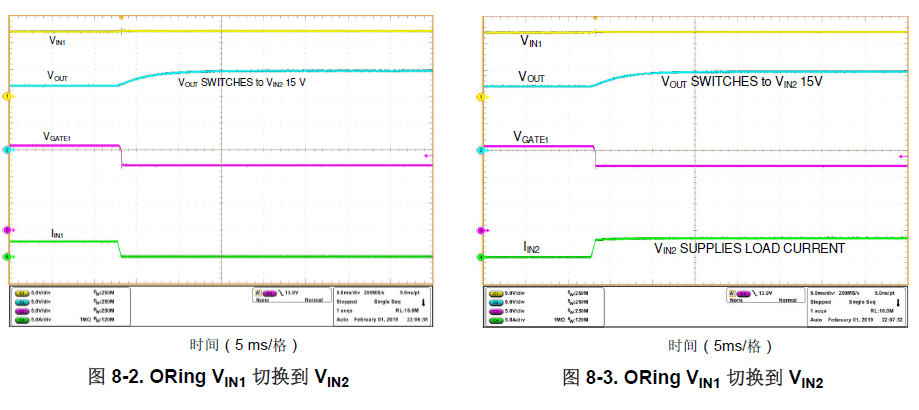

• 无缝切换：在主备电源之间平滑过渡（图8-2至8-5）。

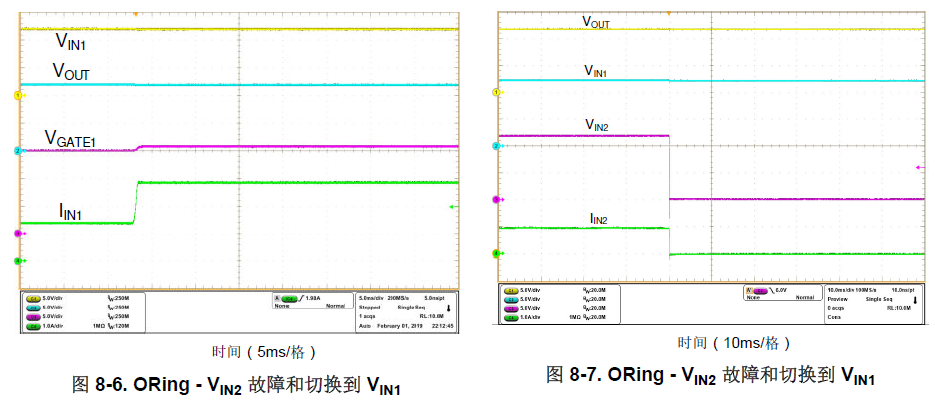

• 故障隔离：当一路电源故障时，能迅速（数十微秒内）将其从总线隔离，由另一路电源无缝接管（图8-6，8-7）。



• 改善均流：通过精确控制各路径压降，解决了肖特基二极管因负温度系数导致的“电流虹吸”问题。

四、典型应用方案

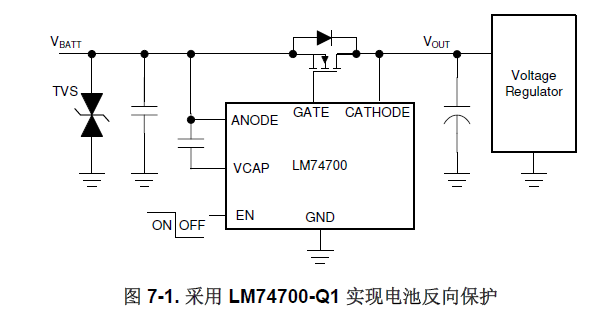

1. 电池反向保护（图7-1）：

为车载ECU等设备提供高效、可靠的保护，同时满足低静态电流的待机要求。

2. ORing冗余电源：

在服务器、通信设备等需要N+1冗余的系统中，确保供电的高可用性。

3. 集成式解决方案（适用于低压场景）：

对于5V等低压系统，可采用如LM66100这样的集成式理想二极管（图9-1）。它将控制器和MOSFET集成于单芯片，同样具备低损耗和反向阻断功能（图9-2，表9-1），适用于备用电池切换等场景。

五、总结

理想二极管控制器通过“智能控制”赋能“功率开关”，完美解决了传统方案在效率与可靠性上的两难抉择。其核心价值在于：

| 特性维度 | 肖特基二极管方案 | P沟道MOSFET方案 | 理想二极管控制器方案 |

| 正向压降 | 高 (0.3-0.7V) | 低 (I * RDS(on)) | 极低 (可稳定在20mV量级) | | 反向电流阻断 | 有 | 无 | 有，且主动快速(μs级) | | 热管理需求 | 高（需散热器） | 低 | 极低（常无需散热器） | | 系统电压裕量 | 严重侵占 | 基本不侵占 | 几乎不侵占 | | ORing均流 | 差（受温度影响） | 一般 | 优秀 |

因此，它已成为对效率、功率密度、可靠性及动态性能有苛刻要求的汽车电子、工业设备及数据中心电源等应用中，前端保护电路的优选方案。
