选对主控后，我发现，做键盘原来如此简单……

工程名称：K375S 优联凯华矮轴机械键盘

前言

这，是一个基于罗技K375S主控制作的，纯无线**键盘**！

而且！最重要的是！！它真的很好看也！！

如果你想DIY一个好看的“罗技”键盘自用/送朋友，需要一个好看的开源方案参考，那么你可以收藏这个作品的开源网址~（网址就在文末）

*0***1

键盘功能/特性

”

1

仅支持蓝牙/2.4G连接，支持优联接收器

2

支持Mac配列（因为我是重度 Mac 用户）

3

支持Logi Option+软件改键

4

理论续航：预计20个月，基本上用一年左右充一次电

5

有3 颗设备连接指示灯

相信从功能也能看出，这是一个纯粹且简单的键盘开源方案。

事实上，使用罗技主控，是作者最“机智”的地方，也是最方便大家“复刻”的地方。

为啥这么说？

看完硬件部分，相信你也会有答案！

*0***2

硬件设计方案

”

作者用嘉立创EDA设计了电路。

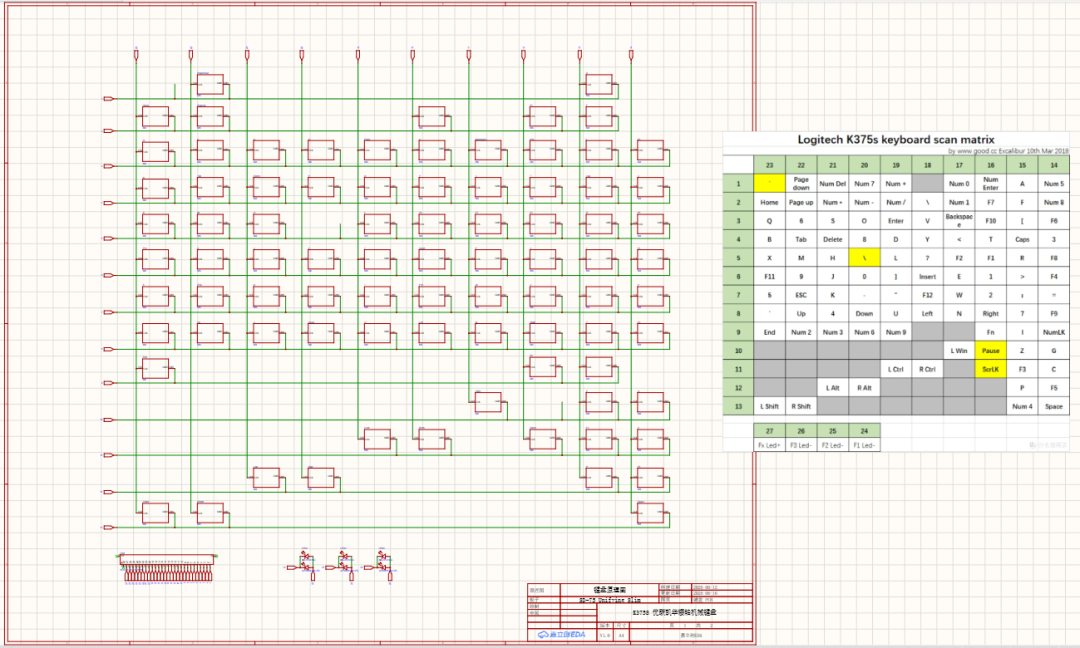

键盘

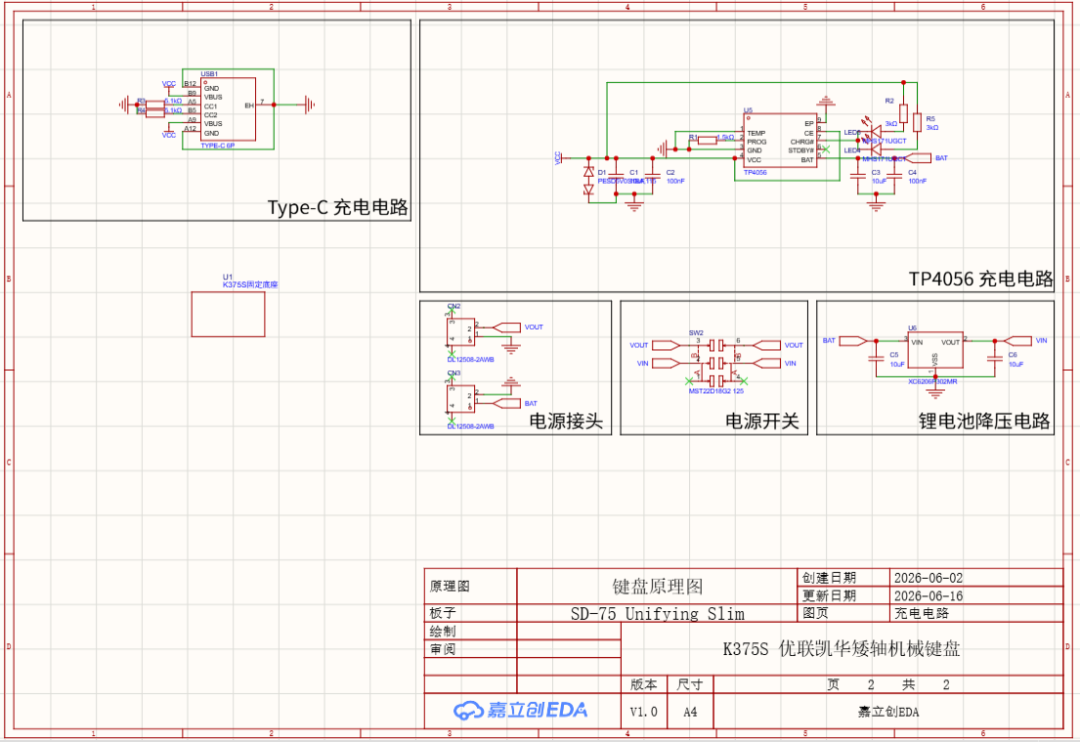

充电电路

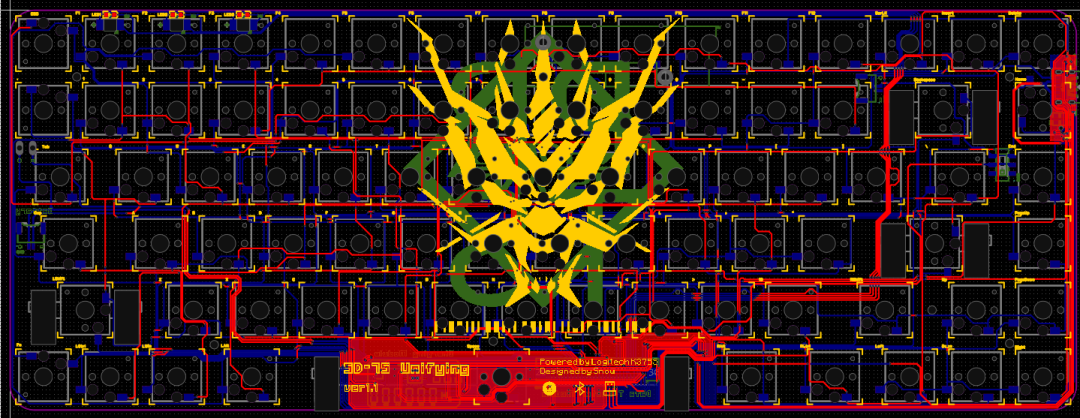

PCB图

PCB丝印是明日方舟主题 ，虽然合上盖子就看不见了

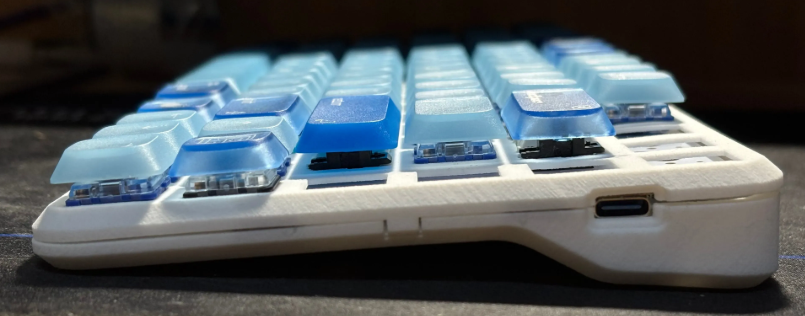

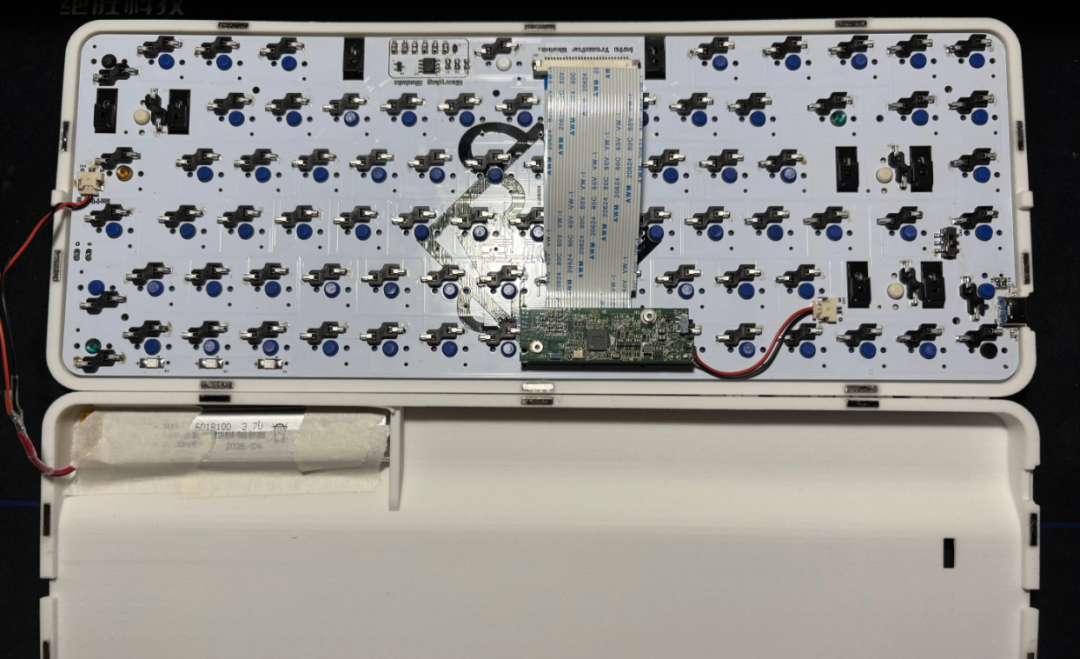

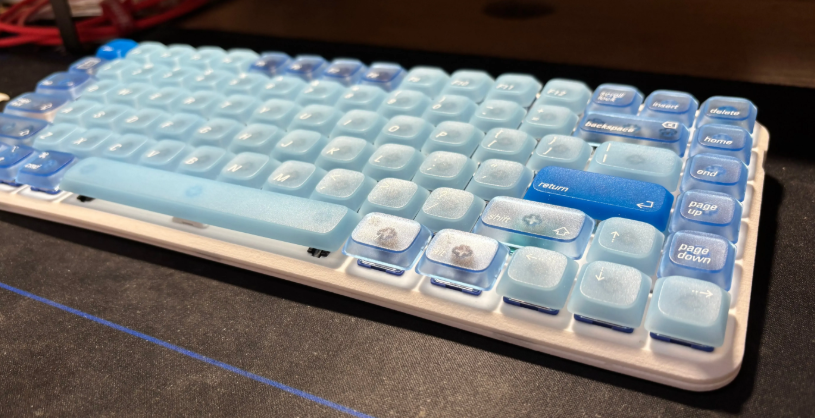

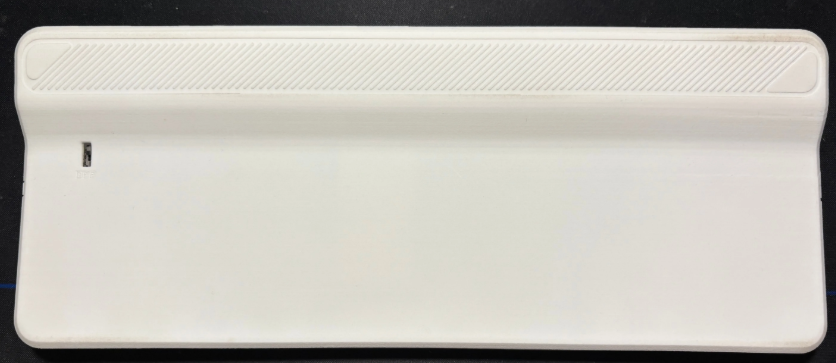

实物图

硬件参数

• 主控：罗技K375S

• 键盘轴：choc轴-无灯X84个

• FFC/FPC连接器：KH-CL1.0-H2.5-28PIN

• 1个TYPE-C 6P

• 电池管理：TP4056，用于给锂电池供电

• 锂电池：6018100 3.7V

• 线性稳压器(LDO)：XC6206P302MR，低功耗 LDO 给主控提供稳定 3.0V 电压

• 线对板针座：DL12508-2AWB

• 外壳设计：低前高9.7mm，带 5 度坡度，仅支持凯华矮轴+专用卫星轴

原理说明

作者的硬件工作原理是——基于K375S主控用自制PCB承接凯华矮轴矩阵、电池充电和 3V 稳压供电，再通过原厂主控实现蓝牙 / 优联无线连接与 Logi Options+ 改键。

怎么样，现在你是否有答案了？

——虽然K375S已经是“古”芯片了。但用它做项目有一个“好处！那就是——你可以直接沿用罗技 K375S 原厂主控 + 原厂固件，你唯一需要做的就是设计配套的硬件方案即可。对于复刻的人来说，你只需要移植硬件即可。

*0***3

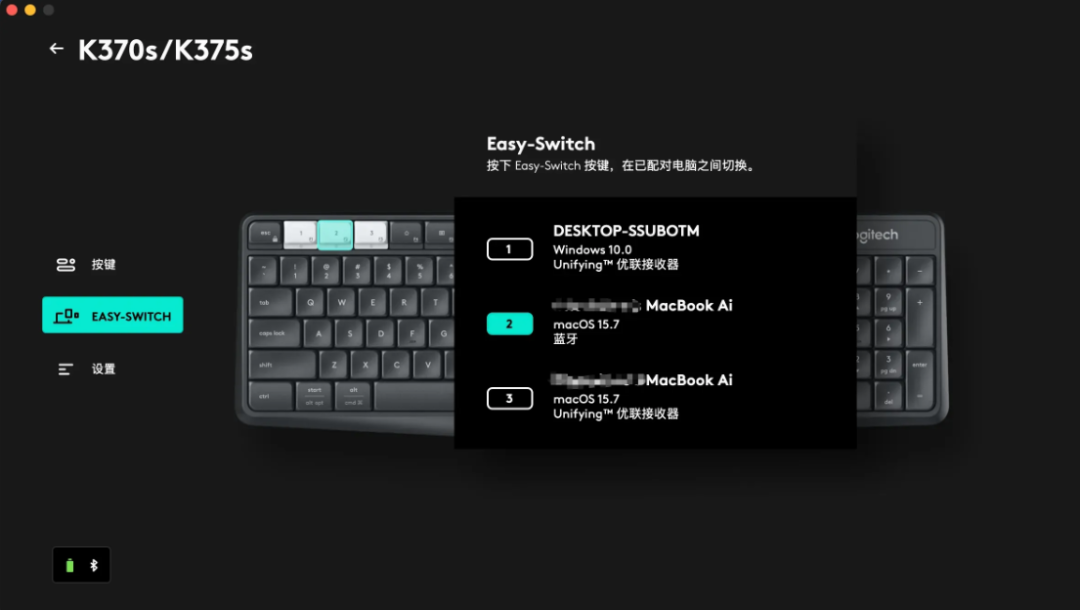

软件改键演示

”

因为用了罗技主控，软件改建直接下载一个 Logi Option+就可以了，和正常的罗技产品一样配对，按下 F123 可以切换不同的设备

*0***4

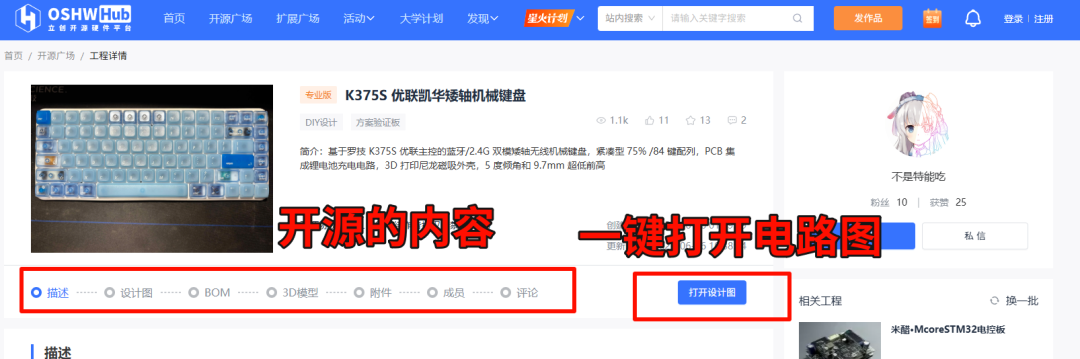

开源网址

”

怎么样？你喜欢这个项目吗？你会想复刻吗？

如果你想给作者点赞or深入学习or深入探讨技术，欢迎前往开源网址~

开源网址：https://oshwhub.com/misuke/project\_ppzdkuhc
