极海芯得 EP.81 | G32R430 ADC16 全用例实战：从单通道采样到双ADC同步解算

来源：Geehy极海半导体 MCU/MPU 151 次阅读
摘要：1. 背景 前面我们已经看过 G32R430 在编码器场景里的“专业对口”，也围观过 ATAN2 的速度表演。这一篇轮到 ADC16 登场：毕竟角度算法再快，也架不住前端采样“手抖”。 可以把它想成一条流水线：ATAN2 是后厨大厨，ADC16 是前厅点单。后厨刀工再秀，前厅把菜名听错了，最后端上来的也只能是玄学料理。 这篇博客我们一起来做三件事： 先把 ADC 这件事讲清楚，知道它在编码器链

1. 背景

前面我们已经看过 G32R430 在编码器场景里的“专业对口”，也围观过 ATAN2 的速度表演。这一篇轮到 ADC16 登场：毕竟角度算法再快，也架不住前端采样“手抖”。

可以把它想成一条流水线：ATAN2 是后厨大厨，ADC16 是前厅点单。后厨刀工再秀，前厅把菜名听错了，最后端上来的也只能是玄学料理。

这篇博客我们一起来做三件事：

  • 先把 ADC 这件事讲清楚，知道它在编码器链路里为什么是第一环；

  • 再把 G32R430 的 ADC16 能力讲清楚，知道每个能力能解决什么工程问题；

  • 最后把 SDK 里的ADC16 示例逐个拆开，看看“共性”和“差异”都在哪儿。

2. ADC 是什么？

ADC（Analog to Digital Converter）就是把模拟电压变成数字量的外设。在 MCU 工程里，它不只是“测电压”，而是“把传感器信号送进算法”的入口。放到编码器场景里（磁编/旋变 sin/cos）我们会马上遇到三个问题：

  • 两路采样不同步，atan2 输入就会错位；

  • 触发时刻不稳定，角度会抖，控制环会被噪声放大；

  • 没有硬件阈值监测，异常输入会把系统保护压力全扔给软件。

所以我们看 ADC，不能只盯分辨率，还要同时看时序确定性、触发机制、数据路径和保护能力。

3. G32R430 的 ADC16

模块情况：G32R430 系列集成 2 个 16 位精度、逐次逼近（SAR）型 ADC。每个 ADC 最多 6 个外部通道，支持单次、连续、扫描或间断等转换模式；双 ADC 同步时，转换结果可存储在主 ADC（ADC0）的 32 位数据寄存器中，便于一次读出两路同步采样值。

主要特征（与本文例程对应关系如下）：

  • 精度与速率：16 位分辨率，ENOB 约 13.5 bit；内置高精度参考源 1.65V±2mV（25℃）；16 bit 分辨率下最大采样率 1 Msps。

  • 输入与通道：支持单端和差分输入；通道数：最多 6 对差分 或 12 个单端。

  • 转换模式：支持规则序列、注入序列，以及单次、连续、扫描、间断等模式；转换结果可存 16/32 位结果寄存器或经 DMA 传到 RAM。

  • 双 ADC：两路 ADC 支持主从模式，配置为主从时可保持采样同步；双 ADC 同步采样可由软件或硬件触发。

  • 过采样：支持最高 16 倍过采样。

  • 触发方式：每个 ADC 可独立选择触发源——软件触发、片上定时器信号触发、外部引脚触发；双 ADC 同步采样时由同一触发源驱动。

  • 其它：支持外部参考电压引脚（输入范围可独立于供电）；可编程通道采样时间；每通道偏移补偿；模拟看门狗（自动电压监测、产生中断或触发定时器）。

这些能力对应到工程收益，我们可以这么记：

  • 同步采样：给 sin/cos、双电流这种相位敏感输入兜底；

  • 差分采样：在强干扰现场提升抗共模能力；

  • 定时触发：把采样时刻锁到控制节拍；

  • 过采样：用吞吐换稳定度和有效精度；

  • 模拟看门狗：越界检测前移到硬件，提高响应速度。

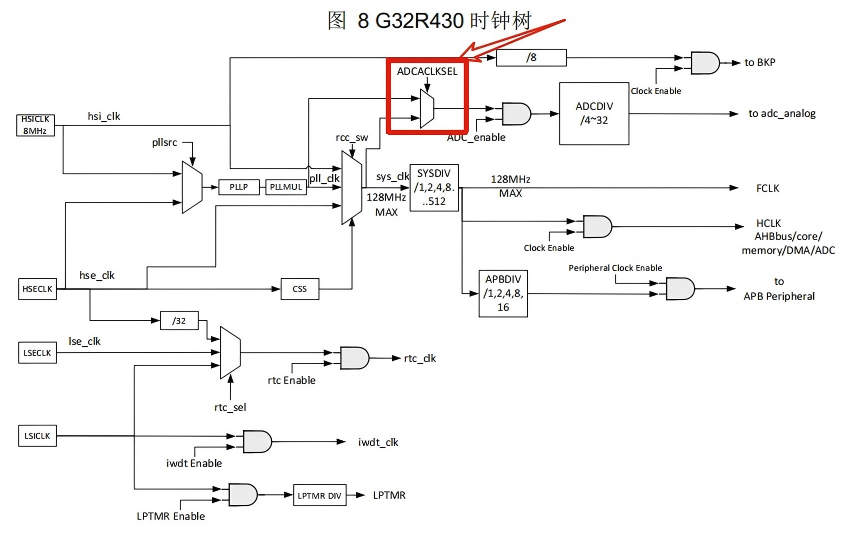

ADC16 时钟来源：ADC1/2 的模拟时钟的源时钟可为 PLL 或 SYSCLK，由 RCM 模块中的 ADCACLKSEL（RCM_ADCCR 寄存器 bit 8）选择：0 选 PLL，1 选 SYSCLK。源时钟再经 ADC16ADIV（RCM_ADCCR[1:0]）分频得到 ADCCLK，分频比可选 6、12、24（对应 SDK 中的 DIV_6 / DIV_12 / DIV_24）。ADCCLK 直接决定单次转换的节拍，进而影响采样率上限与转换时间，配置时需保证不超过芯片手册规定的 ADCCLK 上限；使能 ADC 后需等待 ADC16ACLKRDY（RCM_ADCCR bit 2）为 1 再启动转换。时钟来源与分频在芯片时钟树中的位置见下图。

4. 上手前提：同一块板、同一套口径

下面我们先把“用哪块板、跑哪些例程、怎么看结果”说清楚，后面所有示例都按这一套来，方便复现和对照。

4.1. 使用的平台与板卡

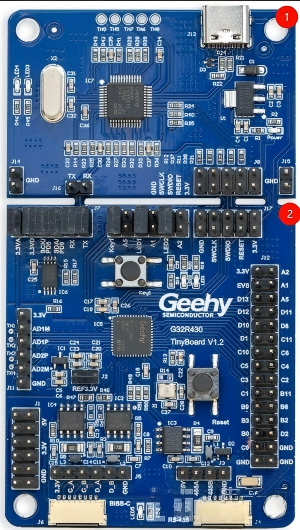

本文示例基于 Geehy G32R430 TinyBoard V1.2。板子分为上、下两段：上方为板载调试器（APM32F103 作 Link 调试/烧录），通过 USB-C（J13）供电并做串口调试；下方为 G32R430 目标板，带按键、LED、以及丰富的排针与专用接口。和 ADC16 直接相关的是左侧 J11 模拟排针，提供单端/差分 ADC 引脚：AD1P/AD1M、AD2P/AD2M，对应 ADC1/ADC2 的差分或单端接入；右侧 J12 为通用 GPIO/模拟（如 A1～A5）等。板子还预留 BiSS-C（J6）、RS-485（J4）等接口，便于做编码器或通信类实验。板卡实物见下图。

  • 板卡：G32R430 TinyBoard V1.2

  • SDK：G32R430_DDL_SDK_V1.0.2

  • 示例目录：Examples/Board_G32R430_Tiny/ADC16

  • IDE：μVision V5.43.1.0

  • 串口：USART2，115200（通过板载调试器，无需外接仿真器）

4.2. 我们怎么观察结果

以每个示例的 main.c 为主，重点看初始化和数据处理路径，结果以串口输出作为第一验证口径。每个例程目录下都有 readme.txt 说明文档，一般包含功能说明、硬件连接与预期现象，复现时可先对照阅读以便核对串口输出或接线。

5. 先跑通基础示例：ADC16_ContinuousConversion

本章我们来看一个完成基本转换的示例。

5.1 main() 主流程

int main(void)

{

    DDL_USART_InitTypeDef USART_InitStruct = {0U};

    DDL_SysClkConfig();

    DDL_NVIC_ConfigPriorityGroup(DDL_NVIC_PRIORITY_GROUP_4);

    USART_InitStruct.BaudRate = 115200U;

    USART_InitStruct.DataWidth = DDL_USART_DATAWIDTH_8B;

    USART_InitStruct.StopBits = DDL_USART_STOPBITS_1;

    USART_InitStruct.Parity = DDL_USART_PARITY_NONE;

    USART_InitStruct.TransferDirection = DDL_USART_DIRECTION_TX_RX;

    USART_InitStruct.HardwareFlowControl = DDL_USART_HWCONTROL_NONE;

    USART_InitStruct.OverSampling = DDL_USART_OVERSAMPLING_16;

    BOARD_COMInit(COM2, &USART_InitStruct);

    ADC_Init();

    while (1) {}

}

我们先抓主线：

  1. DDL_SysClkConfig()：先把系统时钟准备好，ADC 才有稳定节拍；

  2. BOARD_COMInit()：先打通串口，后面调试结果能直接看到；

  3. ADC_Init()：把 ADC 的通道、触发、转换模式一次配齐；

5.2 ADC_Init() 关键配置

DDL_RCM_ADC_SetAdcAnalogClkSource(DDL_RCM_ADCACLK_SYSCLK);

DDL_RCM_ADC_SetAdc16AnalogClkDivision(DDL_RCM_ADC16ACLK_DIV_6);

DDL_RCM_EnableAHBPeripheral(DDL_RCM_AHB_PERIPHERAL_GPIO);

DDL_RCM_EnableAHBPeripheral(DDL_RCM_AHB_PERIPHERAL_ADC1);

GPIO_InitStruct.Pin = DDL_GPIO_PIN_1;

GPIO_InitStruct.Mode = DDL_GPIO_MODE_ANALOG;

DDL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  • ADC 时钟源与分频：SetAdcAnalogClkSource(SYSCLK) 表示 ADC 模拟时钟来自系统时钟；SetAdc16AnalogClkDivision(DIV_6) 表示再对 SYSCLK 做 6 分频，得到 ADC 内核实际用的时钟 ADCCLK = SYSCLK / 6。例如 SYSCLK = 120 MHz 时，ADCCLK = 20 MHz。一次转换所花的时间 =（采样时间 + 转换时间），单位都是 ADCCLK 的周期。采样时间由我们配置（如 10 cycles），转换时间由芯片固定（16 位 ADC 一般为十几 cycles，以数据手册为准）。所以 ADCCLK 越高，单次转换时间越短，理论上可达到的采样率上限就越高；分频选得越大（如 DIV_12、DIV_24），ADCCLK 越低，采样节拍上限就越低。ADCCLK 不宜超过芯片规定上限，否则可能影响线性度。

  • 打开 GPIO/ADC1 外设时钟，不开时钟后面配置都白写；

  • PA1 置模拟模式，接入 ADC1_CHANNEL_1。

ADC_REG_InitStruct.TriggerSource = DDL_ADC16_REG_TRIG_SOFTWARE;

ADC_REG_InitStruct.SequencerLength = DDL_ADC16_REG_SEQ_SCAN_DISABLE;

ADC_REG_InitStruct.ContinuousMode = DDL_ADC16_REG_CONV_CONTINUOUS;

ADC_REG_InitStruct.DMATransfer = DDL_ADC16_REG_DMA_TRANSFER_NONE;

ADC_REG_InitStruct.Overrun = DDL_ADC16_REG_OVR_DATA_OVERWRITTEN;

DDL_ADC16_REG_Init(ADC1, &ADC_REG_InitStruct);

DDL_ADC16_SetChannelSamplingTime(ADC1, DDL_ADC16_CHANNEL_1, DDL_ADC16_SAMPLINGTIME_10CYCLES);

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_CHANNEL_1);

DDL_ADC16_SetVerfExternal(ADC1);

DDL_ADC16_SetChannelSingleDiff(ADC1, DDL_ADC16_CHANNEL_1, DDL_ADC16_SINGLE_ENDED);

  • 软件触发：方便我们先把流程跑通；

  • 关闭扫描：当前只采单通道；

  • 连续模式：一次启动后持续采样；

  • DMA 先不用：让数据路径更直观，先用 EOC 中断读数；

  • 通道采样时间、rank、参考电压、单端模式都在这里定型。

DDL_ADC16_EnableIT_EOC(ADC1);

DDL_Interrupt_Register(ADC1_IRQn, ADC_Isr);

DDL_NVIC_EnableIRQRequest(ADC1_IRQn, 1, 1);

DDL_ADC16_Enable(ADC1);

while (DDL_RCM_ADC_IsAdc16AnalogClkRDY() == RESET);

DDL_ADC16_REG_StartConversion(ADC1);

  • 使能 EOC 中断并绑定 ISR；

  • ADC 使能后等待模拟时钟 ready；

  • 最后发出 StartConversion，采样链路正式开跑。

5.3. ADC_Isr() 数据路径（读数 -> 换算 -> 输出）

void ADC_Isr(void)

{

    uint16_t adcData = 0;

    uint16_t voltage = 0;

    if(DDL_ADC16_IsActiveFlag_EOC(ADC1))

    {

        adcData = DDL_ADC16_REG_ReadConversionData32(ADC1);

        voltage = (adcData * 3300) / 65535;

        printf("\r\n voltage : %d mV\r\n", voltage);

        DDL_ADC16_ClearFlag_EOC(ADC1);

    }

}

这一段我们按三步记就行：

  1. 读原始码值；

  2. 按 3.3V 口径换算 mV（voltage_mV = adcData * 3300 / 65535）；

  3. 打印并清中断标志，等待下一次 EOC。

这里的 65535 来自 16 位 ADC 的满量程码值：16 位无符号数范围是 0 ~ (2^16 - 1)，也就是 0 ~ 65535。所以当 adcData = 65535 时对应满量程（约 3.3V），当 adcData = 0 时对应约 0V，中间按线性比例换算。

到这里，基础链路就是：

单端 + 单通道 + 软件触发 + 连续转换 + EOC中断处理

6. 快速部署：例程来助力

Geehy 官方 SDK 里提供了多组 ADC16 示例工程，从单通道连续转换到双 ADC 差分同步，覆盖我们前面提到的各种用法。下面我们对例程的关键代码和使用场景进行简单分析。

6.1 单通道连续转换（软件触发）: ADC16_ContinuousConversion

单通道、软件触发、连续转换，无 DMA/无外部触发，是最小可跑配置，适合第一次验证“ADC 能亮串口”。

适用场景：单路慢速电压或温度/光照等传感器采样，以及第一次把 ADC 跑通做验证。配置最少、不碰 DMA 和外部触发，方便先确认硬件和软件链路没问题，再往上加功能。

6.2 定时器触发单次采样: ADC16_SingleRegulTmrTrigger

在单通道基础上增加定时器触发：采样时刻由 TMR1 的 update 事件决定，便于和控制周期对齐。

关键代码 1：TMR 产生周期触发

stcTmrInit.Prescaler         = 1199;   /* 120MHz/(1199+1)=100kHz */

stcTmrInit.Autoreload        = 49999; /* 50000/100kHz = 500ms 周期 */

DDL_TMR_Init(TMR1, &stcTmrInit);

DDL_TMR_SetTriggerOutput(TMR1, DDL_TMR_TRGO_UPDATE);  /* update 事件当 TRGO */

DDL_TMR_EnableCounter(TMR1);

TMR1 每 500ms 产生一次 update，从 TRGO 脚输出给 ADC，ADC 只在此时刻采样，实现“节拍对齐”。

关键代码 2：ADC 改为外部触发 + 单次

ADC_REG_InitStruct.TriggerSource = DDL_ADC16_REG_TRIG_EXT_TMR1_TRGO;

ADC_REG_InitStruct.ContinuousMode = DDL_ADC16_REG_CONV_SINGLE;

DDL_ADC16_REG_Init(ADC1, &ADC_REG_InitStruct);

ADC采样的触发源改为 TMR1 TRGO，连续模式关掉，每次 TRGO 来一次就采一次，下一轮再等下一个 TRGO。

适用场景：采样时刻必须和 PWM 或控制周期对齐时（例如 FOC 里每 PWM 周期采一次电流）。用定时器 TRGO 触发 ADC，采样点由硬件定时，不会因软件延迟或任务调度产生时间抖动，控制环更稳。

6.3. 模拟看门狗: ADC16_AnalogWindowWatchdog

在单通道连续转换上增加模拟看门狗：硬件比较上下限，越界即进 AWD 中断，适合做过压/欠压或异常幅值告警。

门限电压与码值换算

AWD 的上下限填的是 ADC 码值（0～65535，16 位满量程）。若希望按具体电压设门限，需先把电压换算成码值：

例如 Vref=3.3V 时：

  • 高限 2.0V → (Code_{high} = 2.0 \times 65535 / 3.3 \approx 39718)，可取整为 0x9B36；

  • 低限 0.5V → (Code_{low} = 0.5 \times 65535 / 3.3 \approx 9930)，可取整为 0x26CA。

反之，已知码值算电压：(V = Code \times V_{ref} / 65535)。下面示例里的 0xB00（2816）、0x300（768）对应约 0.142V、0.039V（Vref=3.3V），相当于一个很窄的“正常窗口”，仅作演示用；实际工程中按你需要的过压/欠压电压用上式算出码值再填入。

关键代码 1：阈值与监测通道

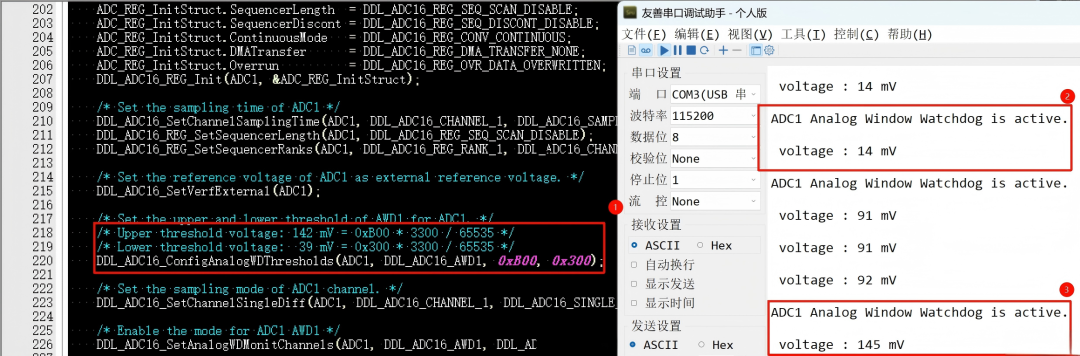

例程 ADC16_AnalogWindowWatchdog 中阈值配置如下（与上文公式一致：码值 × 3300 / 65535 即得 mV）：

/* Set the upper and lower threshold of AWD1 for ADC1. */

/* Upper threshold voltage: 142 mV = 0xB00 * 3300 / 65535 */

/* Lower threshold voltage:  39 mV = 0x300 * 3300 / 65535 */

DDL_ADC16_ConfigAnalogWDThresholds(ADC1, DDL_ADC16_AWD1, 0xB00, 0x300);

DDL_ADC16_EnableIT_AWD1(ADC1);

例程中还会调用 DDL_ADC16_SetAnalogWDMonitChannels(ADC1, DDL_ADC16_AWD1, DDL_ADC16_AWD_CHANNEL_1_REG) 指定监视规则组 CH1，以及 DDL_ADC16_EnableIT_AWD1(ADC1) 使能 AWD1 中断。简单说就是：用码值配置 AWD1 上下限，并指定监视通道与中断；当转换结果高于高限或低于低限时触发 AWD1 中断，无需软件轮询比较。

关键代码 2：中断里区分 AWD 与 EOC

void ADC_Isr(void)

{

    uint16_t adcData = 0;

    uint16_t voltage = 0;

    if (DDL_ADC16_IsActiveFlag_AWD1(ADC1))

    {

        BOARD_LEDOn(LED2);

        iAWD_Flag = 1;

        DDL_ADC16_ClearFlag_AWD1(ADC1);

    }

    if (DDL_ADC16_IsActiveFlag_EOC(ADC1))

    {

        adcData = DDL_ADC16_REG_ReadConversionData32(ADC1);

        voltage = (adcData * 3300) / 65535;   /* 码值转 mV，Vref=3.3V */

        if (iAWD_Flag == 1)

        {

            printf("\r\nADC1 Analog Window Watchdog is active.\r\n");

            iAWD_Flag = 0;

        }

        else

        {

            BOARD_LEDOff(LED2);

        }

        printf("\r\n voltage : %d mV\r\n", voltage);

        Delay(0x4FFFFF);

        DDL_ADC16_ClearFlag_EOC(ADC1);

    }

}

简单说就是：AWD 先到则打灯并置标志、清 AWD 标志；EOC 到则读码值、换算成电压(mV)、若曾触发 AWD 则打印告警并清标志否则关灯、打印电压并延时，最后清 EOC。与例程 ADC16_AnalogWindowWatchdog 一致。下图为模拟看门狗例程运行时的串口与 LED 表现，便于验证越界告警与电压打印。

适用场景：需要对输入电压做“越界即告警”的保护（过压、欠压、或幅值异常）。阈值和监测通道在硬件里配置，一旦越界立刻进 AWD 中断，不依赖软件轮询，响应快、也不占主循环时间。

6.4. 过采样: ADC16_OversampleMode

在单通道连续转换上开启过采样：多次采样再平均/移位，用吞吐换稳定度。G32R430 的过采样支持 2/4/8/16 倍过采样率，适合对精度或稳定性要求高、而采样率不必很高的场景。

过采样公式与寄存器

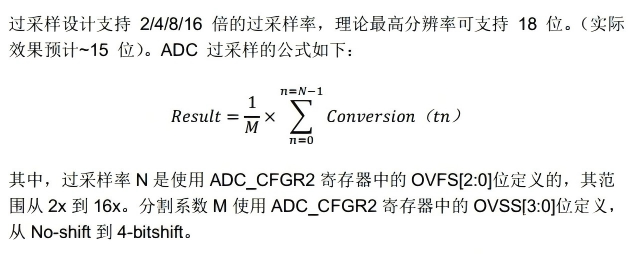

ADC 过采样的计算公式如下（手册中的定义可参考下图）：

过采样组合与标志位

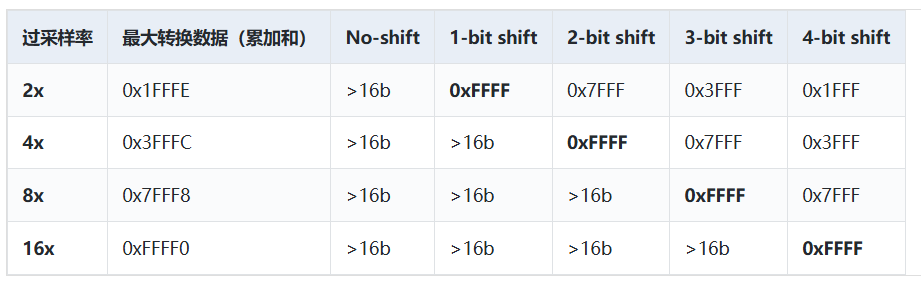

ADC16 为 16 位满量程（单次最大 0xFFFF），不同 N 与移位组合下，累加后的最大值及右移后写入 DR 的范围见下表。单次转换时间在过采样模式下不变，每 N 次转换才给出一个有效结果，总延迟为 (N \times T_{CONV})；EOC 每 N 次转换置 1 一次，EOS 在整段 N 次序列结束时置 1，编程时可按 EOC/EOS 取数。

说明：最大转换数据 = N × 0xFFFF（16 位单次满量程）。各移位列 = 累加和右移 M 位；若结果 > 0xFFFF 则标为 >16b（超出 DR 位宽，可能截断或需避免该组合）。加粗的 0xFFFF 表示“取平均”组合（M 使 N÷2^M = 1），此时 DR 仍为 0～65535，电压换算分母用 65535。

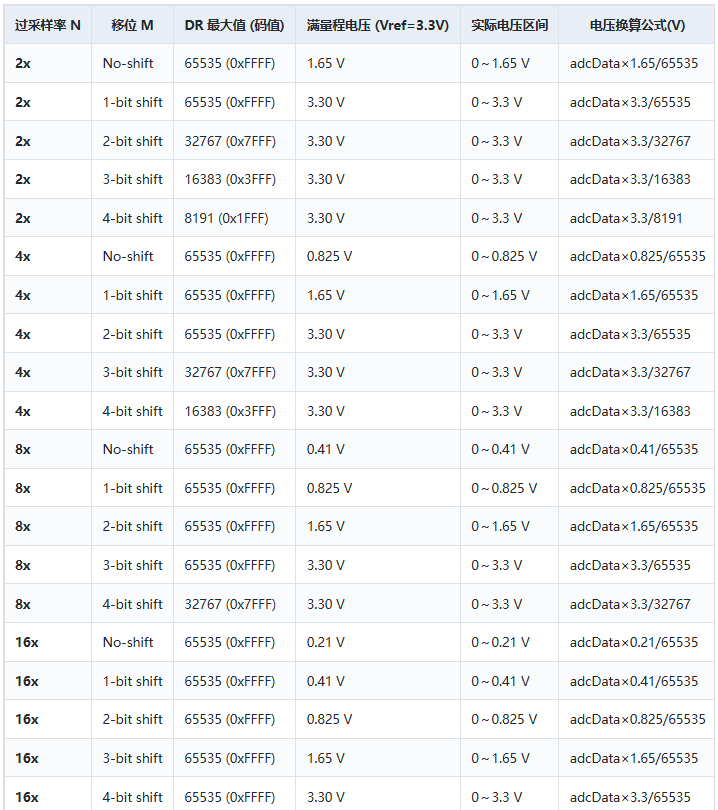

各组合下的最大量程与适用电压区间（Vref=3.3V）

下表合并所有 N/M 组合：结果 ≤16 位时 DR 满码对应 3.3V；结果 >16 位时 0xFFFF 对应“未溢出时的电压上限”（如 2x No-shift 为 3.3/2=1.65V），仅在此电压以下 DR 与电压线性对应。换算一律 V = adcData × 满量程电压 / DR最大值。

说明：满量程电压 = 该组合下 DR 满码对应的输入电压（≤16b 时为 3.3V；>16b 时为 3.3V×(0xFFFF/累加移位后满值)，超出后溢出）。按实际被测电压区间选行，用该行「电压换算」列公式。本表仅适用于参考电压 Vref=3.3V、单端通道；差分通道或其它 Vref/量程需按相同思路另行计算。

关键代码

DDL_ADC16_SetOverSamplingScope(ADC1, DDL_ADC16_OVS_GRP_REGULAR_CONTINUED);

DDL_ADC16_SetOverSamplingDiscont(ADC1, DDL_ADC16_OVS_REG_CONT);

DDL_ADC16_ConfigOverSamplingRatioShift(ADC1, DDL_ADC16_OVS_RATIO_2, DDL_ADC16_OVS_SHIFT_RIGHT_1);

总结一下，对规则组连续转换做过采样；RATIO_2 表示 2 次采样累加（N=2），SHIFT_RIGHT_1 表示结果右移 1 位（÷2），即取平均，起到平滑噪声的作用。

从 DR 到实际电压的代码（ADC16 为 16 位满量程）

G32R430 的 ADC16 单次转换结果为 16 位满量程：码值 0～65535 对应 0～Vref。在 RATIO_2 + SHIFT_RIGHT_1（N=2、M=2）下，硬件做的是两次采样求和再右移 1 位，即两次取平均：

  • 单次转换范围：0～65535

  • 两次之和：0～131070

  • 右移 1 位（÷2）后：0～65535

因此过采样后的 DR 仍为 0～65535，满量程还是 16 位，只是每个码值是两次采样的平均，噪声更小。换算电压时分母用 65535，与“单次转换”一致：

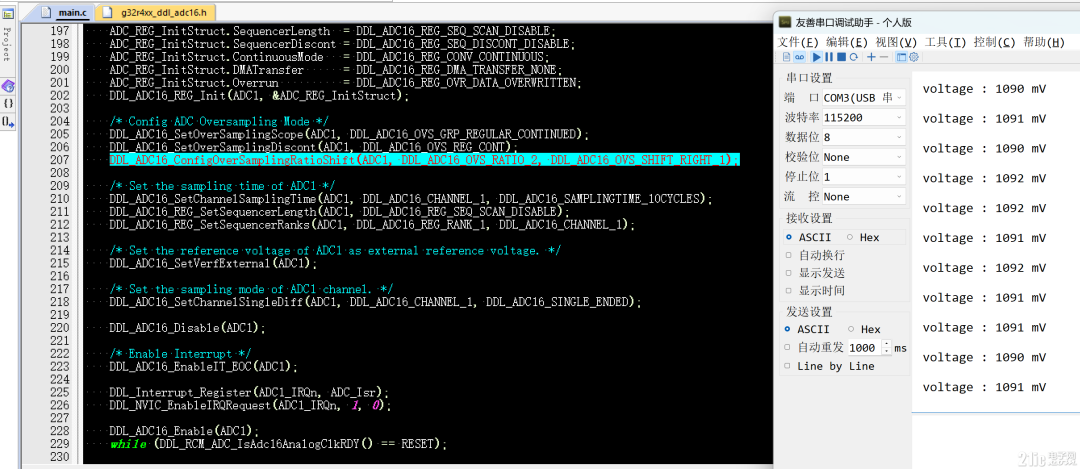

过采样完成后，在 EOC 中断里按“一次有效结果”读一次 DR 即可。下图为过采样例程运行时的串口输出，便于对照实际码值与电压换算结果。

示例（Vref=3.3V，结果单位 mV）：

void ADC_Isr(void)

{

    if (DDL_ADC16_IsActiveFlag_EOC(ADC1))

    {

        uint16_t adcData = (uint16_t)DDL_ADC16_REG_ReadConversionData32(ADC1);  /* 从 DR 读 16 位 */

        /* ADC16 为 16 位满量程，2x+1bit 后 DR 仍为 0~65535，故分母用 65535： */

        uint32_t voltage_mV = (uint32_t)adcData * 3300U / 65535U;

        DDL_ADC16_ClearFlag_EOC(ADC1);

    }

}

适用场景：被测信号变化慢、但对精度或稳定性要求高（如直流母线电压、温度、基准监测）。过采样把多次采样平均或移位，能压低随机噪声、提高有效位数，代价是单次“有效采样”的时间变长，适合不追求极高采样率的场合。

6.5. 多通道扫描 + DMA: ADC16_MultiChannelScan

多通道扫描 + DMA：ADC 按 rank 顺序扫多路，每路结果由 DMA 自动搬到内存，CPU 只需在 DMA 完成时处理一批数据。

关键代码 1：DMA 从 ADC 搬到数组

DMA_InitStruct.PeriphOrM2MSrcAddress  = (uint32_t)&ADC1->DR;

DMA_InitStruct.MemoryOrM2MDstAddress  = (uint32_t)&adcData;

DMA_InitStruct.Direction              = DDL_DMA_DIRECTION_PERIPH_TO_MEMORY;

DMA_InitStruct.Mode                   = DDL_DMA_MODE_CIRCULAR;

DMA_InitStruct.NbData                 = ADC_CH_SIZE;   /* 与 rank 数一致 */

DDL_DMA_Init(DMA1, DDL_DMA_STREAM_0, &DMA_InitStruct);

注意：G32R430 的 ADC16 与 DMA 之间的数据搬运只能按 32 位（word）进行，即源端 ADC1->DR 每次以 32 位被读出、DMA 每次搬运 32 位到内存。多通道时每个通道的 16 位结果在 DR 中占 32 位空间，配置 DMA 时数据宽度与 NbData 需与此一致，勿按 16 位宽度配置，否则会导致错位或搬运异常。

源是 ADC1->DR，每完成一路转换 DR 更新，DMA 按 32 位搬一 word；目的为 adcData[]，循环模式，搬满 3 个 word 后可根据 TC 标志处理并再次启动 ADC。

关键代码 2：规则组 3 rank + 单次 + DMA

ADC_REG_InitStruct.SequencerLength  = DDL_ADC16_REG_SEQ_SCAN_ENABLE_3RANKS;

ADC_REG_InitStruct.ContinuousMode   = DDL_ADC16_REG_CONV_SINGLE;

ADC_REG_InitStruct.DMATransfer      = DDL_ADC16_REG_DMA_TRANSFER_UNLIMITED;

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_CHANNEL_0);

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_2, DDL_ADC16_CHANNEL_1);

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_3, DDL_ADC16_CHANNEL_3);

简单说就是，一次软件启动后依次采 rank1/2/3，结果依次进 DR，DMA 按顺序写入 adcData[0..2]；单次模式下一轮扫完就停，需在 TC 里再次 StartConversion。

适用场景：要同时采多路模拟量（如多路电压、电流、温度），又希望 CPU 少参与搬运。ADC 按 rank 顺序扫多路，DMA 自动把结果写入数组，CPU 只在“一轮扫完”时处理一批数据即可，中断负担小、时序更可控。

6.6. 连续多通道扫描: ADC16_ContinuousMultiChannelScan

在 MultiChannelScan 基础上改为连续扫描：一次启动后 ADC 一直扫，DMA 循环写同一块 buffer，无需每次软件重启 ADC。

关键差异（相对 6.5）

ADC_REG_InitStruct.ContinuousMode = DDL_ADC16_REG_CONV_CONTINUOUS;

区别就这一句：连续模式下一轮 3 通道扫完自动开始下一轮，DMA 持续把结果写入 adcData[]，主循环或 DMA 半满/全满中断里处理即可，不用再调 StartConversion。

适用场景：需要持续监控多路状态量（温度、母线电压、辅助电源等），数据要连续更新。连续扫描 + DMA 循环写 buffer，一次启动后无需反复软件触发，主循环或半满/全满中断里周期性处理即可，适合“常开”的监控类应用。

6.7. 差分输入: ADC16_DifferentialMode

单 ADC、差分输入（DP/DM），结果是有符号数，适合共模噪声大的长线信号。

关键代码：差分配置与读数

DDL_ADC16_SetChannelSamplingTime_Diff(ADC1, DDL_ADC16_DIFF_CHANNEL0, DDL_ADC16_SAMPLINGTIME_10CYCLES);

DDL_ADC16_SetSequencerRanks_Diff(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_DIFF_CHANNEL0);

DDL_ADC16_SetChannelSingleDiff(ADC1, DDL_ADC16_CHANNEL_0, DDL_ADC16_DIFFERENTIAL_ENDED);

sAdcData = (int16_t)DDL_ADC16_REG_ReadConversionData32(ADC1);

fVoltage = ((float)sAdcData) * (3.3f / 32768.0f);  /* 双极性：±Vref 对应 ±32768 */

简单说就是，采样与 rank 用 _Diff 接口绑定差分通道；结果按 int16_t 解读，满量程对应 ±Vref，所以换算用 3.3/32768。

适用场景：传感器走线较长、地线共模噪声明显，或信号本身是差分输出（如部分电流采样、桥式传感器）。差分输入只放大两线之差，共模干扰被抑制，读数更稳；结果是有符号数，正负电压都能表示。

6.8. 双 ADC 同步单次: ADC16_DualRegulSimulMode

双 ADC 同步、单次：ADC1 与 ADC2 在同一时刻各采一路，结果合并成 32 位从 ADC1 读出，适合“同一时刻”抓两路（如 sin/cos 的某一拍）。

关键代码 1：双 ADC 同步模式 + 两路 rank

DDL_ADC16_SetMultimode(ADC1, DDL_ADC16_MULTI_DUAL_REG_SIMULT);

DDL_ADC16_SetChannelSamplingTime(ADC1, DDL_ADC16_CHANNEL_1, DDL_ADC16_SAMPLINGTIME_10CYCLES);

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_CHANNEL_1);

/* ADC2 同样配 CH1、rank1 */

DDL_ADC16_REG_Init(ADC2, &ADC_REG_InitStruct);

DDL_ADC16_SetChannelSamplingTime(ADC2, DDL_ADC16_CHANNEL_1, ...);

DDL_ADC16_REG_SetSequencerRanks(ADC2, DDL_ADC16_REG_RANK_1, DDL_ADC16_CHANNEL_1);

核心就这句：SetMultimode(..., DUAL_REG_SIMULT) 使 ADC1/ADC2 在同一触发下同时转换；两边 rank1 各绑一个通道，一次触发得到两路“同一时刻”的采样。

关键代码 2：读 32 位合并结果

adcData = DDL_ADC16_REG_ReadConversionData32(ADC1);

adc1_data = (adcData & 0xFFFF);

adc2_data = (adcData >> 16) & 0xFFFF;

简单说就是：硬件把 ADC1 结果放低 16 位、ADC2 放高 16 位；单次模式下每轮读完需软件再次 StartConversion(ADC1) 触发下一对。

适用场景：需要在“同一时刻”抓两路模拟量（例如某一拍的两相电流、或 sin/cos 的某一瞬态）。双 ADC 由同一触发同时启动，结果合并成 32 位一次读出，两路时间完全对齐，没有通道间相位差，适合做瞬态分析或单次同步记录。

6.9. 双 ADC 连续同步: ADC16_ContinuousDualRegulSimulMode

在 DualRegulSimulMode 上改为连续：双 ADC 持续同步采样，无需每次软件重启。

关键差异

ADC_REG_InitStruct.ContinuousMode = DDL_ADC16_REG_CONV_CONTINUOUS;  /* ADC1、ADC2 均设为 CONTINUOUS */

简单说就是：一次 StartConversion(ADC1) 后，ADC1/ADC2 持续同步转换，结果仍从 ADC1 以 32 位读出并拆分，适合编码器 sin/cos 或双电流的连续同步采样。

适用场景：编码器 sin/cos 或双路电流等需要“持续、且两路严格同步”的采样。双 ADC 连续同步转换，每次得到一对时间对齐的 (x,y)，直接可喂给 atan2 或电流环；一次启动长期有效，无需每拍软件触发，适合高节拍控制环。

6.10. 双 ADC 双路差分: ADC16_DualDifferentialMode

双 ADC + 双路差分：ADC1/ADC2 各采一路差分，仍为同步、结果合并为 32 位，两路都用差分换算（int16 + 3.3/32768）。

关键代码：双 ADC 同步 + 差分配置与读数

DDL_ADC16_SetMultimode(ADC1, DDL_ADC16_MULTI_DUAL_REG_SIMULT);

DDL_ADC16_SetChannelSamplingTime_Diff(ADC1, DDL_ADC16_DIFF_CHANNEL0, ...);

DDL_ADC16_SetSequencerRanks_Diff(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_DIFF_CHANNEL0);

DDL_ADC16_SetChannelSingleDiff(ADC1, DDL_ADC16_CHANNEL_0, DDL_ADC16_DIFFERENTIAL_ENDED);

/* ADC2 同样配差分 rank、DIFFERENTIAL_ENDED */

u32RawData = DDL_ADC16_REG_ReadConversionData32(ADC1);

sAdcData1 = (int16_t)(u32RawData & 0xFFFF);

sAdcData2 = (int16_t)((u32RawData >> 16) & 0xFFFF);

fVoltage1 = ((float)sAdcData1) * (3.3f / 32768.0f);

fVoltage2 = ((float)sAdcData2) * (3.3f / 32768.0f);

配置思路同上，只是两边都走差分通道与 DIFFERENTIAL_ENDED；读出的 32 位拆成两个 int16，再按双极性换算成电压。

适用场景：两路信号都是差分、且必须在同一时刻采样（如双路隔离电流、或两组差分传感器）。双 ADC 同步 + 差分，既保留“同一时刻”的时间对齐，又各自享受差分的抗共模能力，适合工业现场里对同步和抗干扰都有要求的采集。

7. 编码器怎么搭？例程怎么选？坑怎么躲？

编码器 sin/cos 链路：直接从 ADC16_ContinuousDualRegulSimulMode 上手——双 ADC 同步采两路，32 位结果拆成两个 16 位，(x,y) 进缓存（热点放 DTCM RAM），喂给 ATAN2 算角度。想更稳就加上定时器触发的节拍对齐（SingleRegulTmrTrigger）和模拟看门狗（AnalogWindowWatchdog）做越界监测。

按场景抄作业：快速上手用 ContinuousConversion；多路采集用 MultiChannelScan / ContinuousMultiChannelScan；抗干扰用 DifferentialMode / DualDifferentialMode；同步采样用 DualRegulSimulMode / ContinuousDualRegulSimulMode；节拍触发用 SingleRegulTmrTrigger；要稳用 OversampleMode；要保护用 AnalogWindowWatchdog。编码器角度链路的推荐组合就一句话：ContinuousDualRegulSimulMode +（可选）定时器触发 +（可选）看门狗。

实操时少踩坑：不进中断先看 NVIC 和标志有没有清；多通道错位就对着 rank 和 DMA 缓冲区捋一遍；双 ADC 不同步检查 SetMultimode 和启动顺序；差分不对看看共模范围和 int16_t 有没有搞反；过采样“变慢”是正常，精度和吞吐本来就要二选一。记住这些，前厅点单这块基本就能少交学费了。

8. 小结：ADC16 能打在哪，和编码器/电机有多配

其实，G32R430 的 ADC16 在“能打”和“好搭”这两件事上，都挺对得起编码器电机应用的。

和市面上很多 MCU 比，它讨喜的地方大概有这些：双路 16 位 SAR、真·硬件同步（同一拍采两路，直接 32 位打包给你），不用自己拼相位；1 Msps、ENOB 约 13.5 bit，再配上定时器/外部引脚/软件多种触发，做控制环的“节拍型采样”很顺手；过采样、模拟看门狗、单端/差分都齐，从“先把数采稳”到“越界赶紧报”一条龙。换句话说，你要的是“同步、节拍、抗干扰、别乱飘”，它都在硬件层给你留了位子，不用全靠软件硬扛。

落到编码器电机上，对得上的点就很直接：磁编/旋变 sin/cos 要的就是“同一时刻的两路”——双 ADC 同步规则组就是干这个的，连续同步那例程更是为“一直采、一直算角度”准备的；FOC 里电流采样要跟 PWM 对齐，定时器 TRGO 触发 ADC 的例程就是给你锁节拍的；差分和过采样在长线、干扰大的现场能少踩不少坑；模拟看门狗把过压/欠压告警前移到硬件，省心也省周期。所以要说“G32R430 的 ADC16 是不是为这类应用留了接口?”：是的，而且接口还挺全。

SDK 里的 ADC16 例程，从单通道连续、多通道扫描、到双 ADC 单次/连续同步、差分、过采样、模拟看门狗，把“单路→多路→双路同步→抗干扰→稳精度→保护”这条链都摸了一遍。做初步选型或方案评估时，用这些例程在 TinyBoard 上跑一跑、对一对串口和 readme，已经能判断 ADC 这块能不能撑住你的应用场景；真要上量再做一次采样率、抖动和 CPU 占用的定量测试会更稳，但“能不能用、怎么搭”的结论，例程覆盖的场景已经够你下第一刀了。

一句话：前厅点单稳了，后厨 ATAN2 才能秀得起来——ADC16 把“采准、采齐、采在节拍上”都照顾到了，编码器角度链路的第一环就算站稳了。今天的分享就到这里，你觉得 G32R430 的 ADC16 模块怎么样？有踩过坑或想安利的用法，欢迎在评论区唠一唠，我们下篇见。

相关推荐

半导体产业 极海受邀出席中国IC领袖峰会，G32R430编码器专用MCU荣获"年度MCU"奖！

作为全球集成电路领域最具影响力的行业盛会之一，2026国际集成电路展览会暨研讨会（IIC）以“技术赋能产业，生态链接价值”为核心，主要聚焦AI芯片、汽车电子、工业控制等关键领域，旨在搭建产业交流与合作平台，推动行业技术创新与高质量发展。 中国IC领袖峰会 共话行业机遇，解锁IC增量密码 在同期举办的2026中国IC领袖峰会上，极海微副总经理刘涛博士Todd LIU受邀出席“中国IC如何锁定增量”主

Geehy极海半导体 62 2026-04-16 MCU 工业控制

MCU/MPU 极海G32R430 编码器专用 MCU 赢得两项行业荣誉，极海半导体成功入选“机器人控制器核心厂商名单”

4月10日，中国半导体与机器人领域迎来两大年度行业盛会。极海凭借卓越的技术创新力与过硬的产品实力，一举斩获多项重磅荣誉，收获行业双重权威认证。 荣获中国机器人行业核心零部件创新产品奖 入选多项机器人行业专业榜单 “维科杯·OFweek 2025中国机器人行业年度评选”，聚焦机器人行业创新产品、技术与标杆企业，是中国机器人领域极具专业性和影响力的评选之一。极海**G32R430编码器专用MCU荣获"

Geehy极海半导体 53 2026-04-16 极海半导体 G32R430

MCU/MPU 极海芯得 EP.80 | 无FPU也能飞: G32R430实测ATAN2硬件加速有多快

1、咱们先聊一个灵魂问题 咱们做电机控制时，最怕什么？不是算法不会写，而是算得不够快。 尤其在单轴伺服、磁编码器、旋变这些场景里，角度解算是每个控制周期的“必修课”。最经典一步就是把 (sin, cos) 或 (x, y) 算成 atan2，再喂给位置环、速度环、电流环。 问题来了，假如没有 FPU 怎么办？ 纯软件 atan2 常常慢得让中断服务程序压力山大，20kHz 甚至 40kHz 一上来

Geehy极海半导体 73 2026-04-16 Arm 电机控制

MCU/MPU 这些skill，让AI学会编译代码，SWD烧写调试，串口收发，逻分抓波形。一句话，完成几天的工作

前  言 Coding agent和基座模型的飞速发展，极大的提高了前后端开发效率，而嵌入式MCU软件开发，由于环境复杂，并且需要通过各种硬件设备（调试器，逻辑分析仪，USB-to-TTL模块等等）帮助调试和烧录，即使使用了codex/claude code这种顶级的coding agent，也让人感觉有点美中不足。 本文将会演示利用skill，一句话让AI从零开始，实现MCXA344对Ardui

恩智浦MCU加油站 143 2026-05-15 NXP Coding Agent

MCU/MPU 极海APM32F427高性能MCU赋能中高端PLC，筑牢工业自动化控制核心

随着智能制造与工业4.0加速推进，可编程逻辑控制器（PLC）作为工业自动化的“中枢神经”，其技术迭代直接关系到整条产线效能。据J.P.Morgan和MIR databank数据分析：2025年中国PLC市场规模约170亿元，预计2026-2027年，将以 4%~5% 的年复合增长率保持稳健增长。 现代制造业对柔性生产、多轴协同、精密加工的要求在持续升级，这意味着PLC将承载更为复杂的控制逻辑与海量

Geehy极海半导体 141 2026-05-15 工业自动化 极海

MCU/MPU 规模量产验证：N32G435通用无感磁场定向控制（FOC）电机驱动方案

现实场景中，电机无处不在，你的身边就有数不清的电机，从吹风机到冰箱、空调家电，都需要电机驱动。 从市场前景看，全球电机驱动芯片市场预计将从2025年的68亿美元增长至2035年的121.6亿美元（数据来源：Global Market Insights Inc., 2026年1月）。在中国市场，无刷直流电机（BLDC）及驱动产品预计将以15.7%的年复合增长率持续扩张（数据来源：QYResearch

国民技术 127 2026-05-16 电机驱动 国民技术

MCU/MPU 会写代码还不够，Coding Agent开发MCU软件还需此技能~

导 语 今天大家已经越来越接受coding agent参与开发，越来越多团队开始把coding agent引入日常开发流程，TRAE/Codex/Claude Code/Cursor等coding agent被广泛应用。 它可以读代码、改代码、补测试、解释问题，甚至能完成一部分自动修复工作。看上去，agent正在快速成为开发者的“第二工作台”。 但在MCU场景里，一个agent真的有用，标准从来不

恩智浦MCU加油站 120 2026-04-18 MCU 嵌入式开发

MCU/MPU TI 的 TinyEngine NPU 为嵌入式系统解锁边缘 AI 加速能力，打破传统设计限制

要点速览 边缘 AI 不仅适用于高端应用。TI 微控制器 (MCU) 集成了 TinyEngine 神经处理单元 (NPU)，可在更多电子产品中实现边缘 AI，从资源受限的器件（包括便携式、电池供电产品）到复杂的工业应用均可适用。 通过访问 TI 免费提供的 CCStudio™ Edge AI Studio（包含 60 多个代码示例），嵌入式系统设计人员可以更快地启动 AI 相关设计，简化

德州仪器 95 2026-04-13 MCU TI

MCU/MPU 双480Mbps高速USB和以太网，青稞RISC-V MCU助力互联应用

青稞RISC-V互联型MCU芯片CH32V407和CH32V467支持200MHz主频零等待运行，双高速USB和以太网均内置PHY，支持向量扩展提升并行处理能力，为工业互联、专业物联应用提供高集成度、高性能的解决方案。 双高速USB与以太网，PHY全内置 CH32V407/467采用内核、高速USB2.0、百兆以太网等关键IP模块全自研的一体化设计。芯片提供2组480Mbps高速USB接口，内置自

沁恒微电子 91 2026-04-16 MCU RISC-V

MCU/MPU AI 时代存储重构：为什么NXP RT系列在未来3–5年拥有结构性优势？且看分解

一、全球存储市场在AI驱动下的结构性重构 自2024年以来，全球存储产业进入三十年来最深刻的结构性变革期。这轮变化不同于历次“价格周期”，而是由AI爆发引发的产能重构，使旧制程存储产品面临不可逆式退出。 以HBM为代表的高端存储占据晶圆产能，其单片晶圆资源占用量是SDRAM的3–5倍。在晶圆厂利润导向下，HBM/DDR5获得最大资源倾斜，旧制程产线（SDRAM/DDR3/小容量 eMMC）不再具备

恩智浦MCU加油站 89 2026-04-18 NXP NAND Flash

MCU/MPU GD32F527 MCU多媒体门禁系统详解：集成RFID与语音识别

本文介绍了基于兆易创新GD32F527系列MCU的多媒体门禁系统解决方案，包括硬件连接、主要功能和设计流程。系统集成了摄像头、TFT-LCD屏幕、Wi-Fi模块、RFID读卡器和语音识别模块。

88 2026-03-30 GD32F527 门禁系统

MCU/MPU 国民技术：覆盖机器人多模块，提供MCU+安全+蓝牙全栈芯片解决方案

两个机器人，同款“关节”，同类“小脑” 4月的北京亦庄，人形机器人半程马拉松赛道上，荣耀“元气仔”与众多机器人同场竞技，最终斩获含金量十足的“最佳拟人步态奖”。跑完21公里半马，它的步伐依然稳当，姿态自然流畅——数十个关节的协同运动，使其步态表现优于众多参赛机器人。 而早在2025年11月，越疆（Dobot）就已发布其首款“家庭智能体机器人”——Rover X1。它不仅能陪主人爬山、看家护院，还能

电子工程专辑 88 2026-05-13 MCU 人形机器人

MCU/MPU 瑞萨电子入驻 21ic 论坛了，学技术方便太多了

📢 各位工程师小伙伴看过来，重磅福利官宣啦！ 昨天（3月3日），全球半导体巨头瑞萨电子（Renesas）正式入驻21ic电子技术论坛（ 作为一家老牌MCU厂商，瑞萨在嵌入式领域已深耕多年，始终秉持着“易学、易用、易得”的生态理念。此次入驻21ic电子技术论坛，旨在拉近与国内开发者的距离，提供更及时、高效、贴心的本土化技术支持。 ⏩ 作为瑞萨官方认证的技术交流阵地，此次上线的新论坛为工程师们准备

记得诚 86 2026-04-08 嵌入式 瑞萨电子

MCU/MPU ‌TL3228 系列 SoC 选型白皮书：工程师必备决策参考

TL3228系列 面对丰富的产品型号，如何选择最适合您的SoC？只需抓住几个关键差异点！ 选型核心维度 性能规格（SRAM/NVM）‌：决定程序复杂度与数据存储能力。 旗舰性能‌: TL3228A/B (SRAM 384KB， NVM 2.5MB) – 适合复杂应用或多协议栈。 主流均衡‌: TL3228B0/C (SRAM 256KB， NVM 1MB/1.5MB) – 高性价比之选。 极致集成

泰凌微电子 84 2026-05-13 GPIO Telink

MCU/MPU 48V服务器风扇与水泵解决方案，为AI服务器打造稳定可靠的散热系统

随着人工智能技术的飞速发展，AI服务器的运算能力持续提升，芯片产生的热量也随之大幅增加。过高的温度不仅会影响芯片性能，更会缩短设备寿命、降低系统稳定性。解决“热”问题，已成为AI服务器设计中的关键挑战。 图. 左为AI服务器散热水泵（液冷），右为AI服务器散热风扇（气冷） 凌鸥创芯与晶丰明源强强联手，针对AI服务器散热需求，推出了高集成度、优异性能、高可靠性的LKS32MC03系列整合型MCU

凌鸥创芯 82 2026-04-16 MCU AI 服务器

MCU/MPU 客户成功案例丨智能烹饪：CUCKOO携手瑞萨电子推出AI电磁炉灶

二十余年来，CUCKOO在韩国一直是“完美米饭”的代名词。其公司前身是1978年成立的Sung-kwang Electronics，早年以OEM供应商身份运营，直至1998年推出CUCKOO品牌。自面世以来，CUCKOO压力电饭煲在韩国市场占有率一直稳居榜首。如今，CUCKOO不仅是韩国销量领先的电饭煲品牌，更已成长为全球知名的家电企业，产品线涵盖净水器、空气净化器、吸尘器以及各类厨房电器。 现

Renesas瑞萨电子 80 2026-04-13 瑞萨电子 电磁炉

MCU/MPU 技术干货丨依托瑞萨AFCI技术，驱动实时安全与创新

电弧是现代电力系统中一种最危险、带来损失最大的故障情况。从光伏逆变器、储能系统，到AI数据中心配电单元（PDU）以及直流（DC）快充设备，市场正迫切转向在边缘实现高可靠性、低功耗的实时电弧故障检测。 电弧故障可引发火灾、损坏设备并造成严重停机，因此电弧故障断路器（AFCI）的重要性前所未有。传统保护方案在以下场景面临挑战： 高频噪声 宽范围工作电流 复杂负载 多变的环境条件 瑞

Renesas瑞萨电子 79 2026-04-13 MCU 瑞萨电子

MCU/MPU 机器人赛道持续升温，RK 全栈平台能力助力产业高效落地

马年春晚 的科技亮点从春晚舞台火到行业赛道，智能机器人无疑成为今年开年最受关注的科技赛道之一，灵活的运动控制、智能的交互响应，让大众看到了新一代智能机器人的无限可能。 而这股机器人热潮的背后，离不开扎实的底层技术平台支撑。多家登上春晚的头部机器人企业，其核心产品方案均选择了瑞芯微 RK3588 平台，该芯片平台凭借出色的综合算力、系统集成能力与量产落地效率，成为企业的核心选择，这也是行业对瑞芯微

瑞芯微电子 77 2026-04-16 EtherCAT RK3588

MCU/MPU 喜报 | ST斩获2025 MCU技术创新奖，边缘AI芯实力再获认可

近日，意法半导体（ST）凭借在微控制器（MCU）领域的技术突破与生态构建成果，荣获21ic电子网颁发的2025年度电子产业卓越奖——微控制器（MCU）技术创新奖。这一荣誉是行业对意法半导体在边缘AI MCU技术创新、生态布局及行业应用价值的高度认可，也彰显了我们持续引领工业连接生态系统创新的硬核实力。 当下，全球电子产业正朝着AI深度落地、低碳绿色转型与供应链重塑的方向加速迈进，MCU作为智能硬

意法半导体中国 74 2026-04-14 MCU NPU

MCU/MPU 多核Cache False Sharing——变量被莫名篡改的元凶

1. 问题背景 开篇老规矩，"小T三问"： 你知道什么是Cache False Sharing吗？ 你知道False Sharing在多核MCU上不仅仅是性能问题，更会导致变量被莫名篡改吗？ 你知道如何在AUTOSAR多核工程中彻底规避这个问题吗？ 这篇，我们来一起探索并回答这些问题。 在R5F等双核MCU的AUTOSAR项目中，小T遇到过一个极其诡异的bug：Core

汽车ECU开发 72 2026-04-05 多核MCU Cache一致性
评论区

登录后即可参与讨论

立即登录
热门文章
1 Xiaomi MiMo-V2.5 系列大模型开启公测 2 开门红 | BOE（京东方）2026年一季度喜迎开门红 业务增长与股东回馈并重 3 小米 MiMo-V2.5 系列开源 & Orbit 百万亿 Token 计划启动 4 长电科技：全面进军晶圆级和系统级先进封装！ 5 复苏信号：模拟芯片一哥暴涨近20%，创25年纪录 6 武汉芯源半导体，全系列调价 7 小米开源模型首日登顶全球榜首，百万亿Token免费送 8 2026 China Fabless 100上市公司排名解读（最终版） 9 山东新首富诞生！光模块龙头一周狂赚5亿 10 芯片制造“核心工艺”完全指南
MCU/MPU最新
热门标签
华为 英伟达 MCU 小米 人工智能 三星 智能座舱 英特尔 英飞凌 FPGA Arm 意法半导体 NVIDIA ADI AMD 新能源汽车 台积电 半导体 集成电路 汽车电子
