极海APM32F427高性能MCU赋能中高端PLC，筑牢工业自动化控制核心

随着智能制造与工业4.0加速推进，可编程逻辑控制器（PLC）作为工业自动化的“中枢神经”，其技术迭代直接关系到整条产线效能。据J.P.Morgan和MIR databank数据分析：2025年中国PLC市场规模约170亿元，预计2026-2027年，将以 4%~5% 的年复合增长率保持稳健增长。

现代制造业对柔性生产、多轴协同、精密加工的要求在持续升级，这意味着PLC将承载更为复杂的控制逻辑与海量数据交互。传统中低端PLC普通存在响应延迟、定时器资源受限、存储容量不足等短板。而主控MCU是影响PLC扫描周期（即系统响应速度的核心标准）的关键，其算力水平与外设集成度，直接决定了PLC性能升级的上限。

极海APM32F427高性能MCU

为PLC量身定制的工业芯

极海APM32F427系列高性能MCU，能以更强性能、更大容量、更全外设、更高可靠性，解决PLC核心设计痛点，为中高端 PLC市场提供更具竞争力的国产主控芯片解决方案。

高性能内核，显著缩短PLC扫描周期

| Cortex-M4F

主频240MHz | - 更高主频、更短指令执行周期、更快系统响应速度，助力PLC缩短扫描周期

• 适用于高速计数、脉冲控制、运动控制等时间敏感型场景 |

| 单精度FPU

DSP指令 | - 高效处理逻辑运算、数学计算、PID调节等PLC常用指令 |

大容量存储，轻松运行复杂PLC程序

| Flash

高达1MB | - 支持大型用户程序和固件存储 |

| “零等待”

访问 | - 前256KB支持“零等待”访问，有助于提升代码执行效率 | | SRAM

448KB+4KB | - 满足大数据缓存及保存需求 |

32位高精度定时器，突破长周期控制瓶颈

PLC应用中，定时器资源直接决定脉冲测量范围、电机控制精度、编码器计数能力。多数MCU仅提供溢出周期极短的16位定时器，在较高时钟频率下，难以满足长周期、高精度的工业控制需求，而极海APM32F427凭借出色的定时器架构，精准弥补了这一短板。

| 工业级

定时器资源 | - 4个32位通用定时器，240MHz时钟下最大溢出周期约17.9秒，无需频繁处理溢出中断，大幅降低CPU负载

• 2个16位高级定时器（支持死区插入和刹车保护），搭配6个16位通用定时器，完美适配多轴运动、多路高速计数、复杂时序控制等高端PLC应用场景 |

| 高精度

长周期测量 | - 可精确测量流量计、编码器长周期信号等低速脉冲信号

• 无需级联定时器或软件扩展 | | 简化编码器

接口 | - 支持32-bit位置计数，无需软件拼接

• 提高位置控制的准确性与可靠性 | | 宽范围

PWM输出 | - 支持输入捕获/输出比较、大范围PWM输出、高速脉冲计数

• 精准适配编码器、流量计、伺服控制等 |

丰富外设资源，实现PLC单芯片高集成设计

APM32F427单芯片方案，高度集成PLC设计所需的关键外设，完整覆盖PLC的I/O控制、脉冲控制、模拟量处理、人机交互通信等功能，大幅减少外部扩展芯片数量，降低BOM成本与PCB面积。

| 通信接口 | - U(S)ARTx6, SPIx3, I2Cx3, CANx2, QSPIx1, USB_OTGx2, Ethernet（支持MII/RMII）x 1 |

| 模拟外设 | - 12位ADCx3，12位DACx2

• 满足多路模拟量采集与输出 | | 外部存储

控制器 | - 支持SMC，DMC，可扩展SDRAM，NOR/NAND Flash，SRAM等

• 可实现大容量数据缓冲 |

工业级品质，保障恶劣环境下的稳定运行

| 工作温度 | - -40℃~105℃（环境温度）

• -40℃~125℃（结温） |

| ESD等级 | - HBM ±4000V，CDM ±1000V | | 电源管理 | - 支持上电/掉电/欠压复位

• 支持可编程电压检测器 |

灵活封装，覆盖全尺寸 PLC 产品线

| 多元封装 | - LQFP48/64/100/144

• BGA100，QFN48 |

| I/O | - 多达114个I/O引脚

• 适配紧凑型、高密度I/O型PLC | | 广覆盖性 | - 配合外部存储扩展，实现简易型到高性能型PLC系列全覆盖 |

总结

APM32F427赋能PLC的核心优势

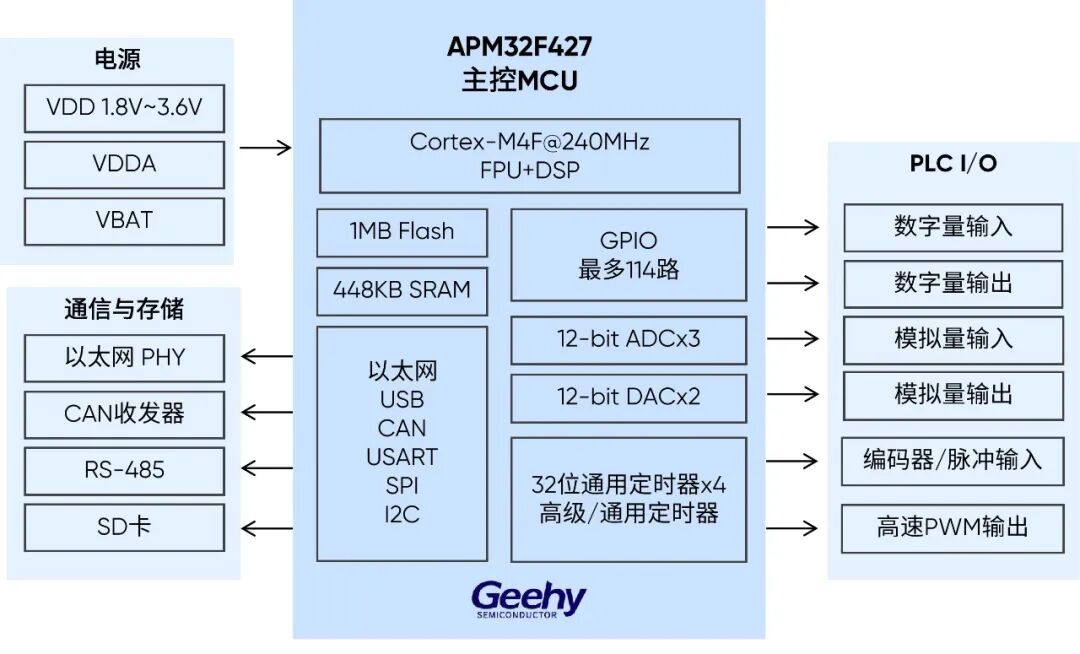

APM32F427 PLC应用框图

| 性能跃升 | - 240MHz高主频，搭配FPU/DSP指令，缩短扫描周期

• 提升高速计数、脉冲控制实时性 | | 大容量存储 | - 承载复杂逻辑、PID 算法、多任务程序 | | 精准控制 | - 支撑长周期测量、多轴运动、编码器精准计数 |

| 高集成

降本增效 | - 单芯片集成网口、CAN、多串口、模拟前端，简化硬件设计 | | 工业级

高可靠性 | - 宽温、高ESD、强干扰性

• 完善保护机制，系统运行更安全 | | 国产

自主可控 | - 替代进口方案，更高性价比 |

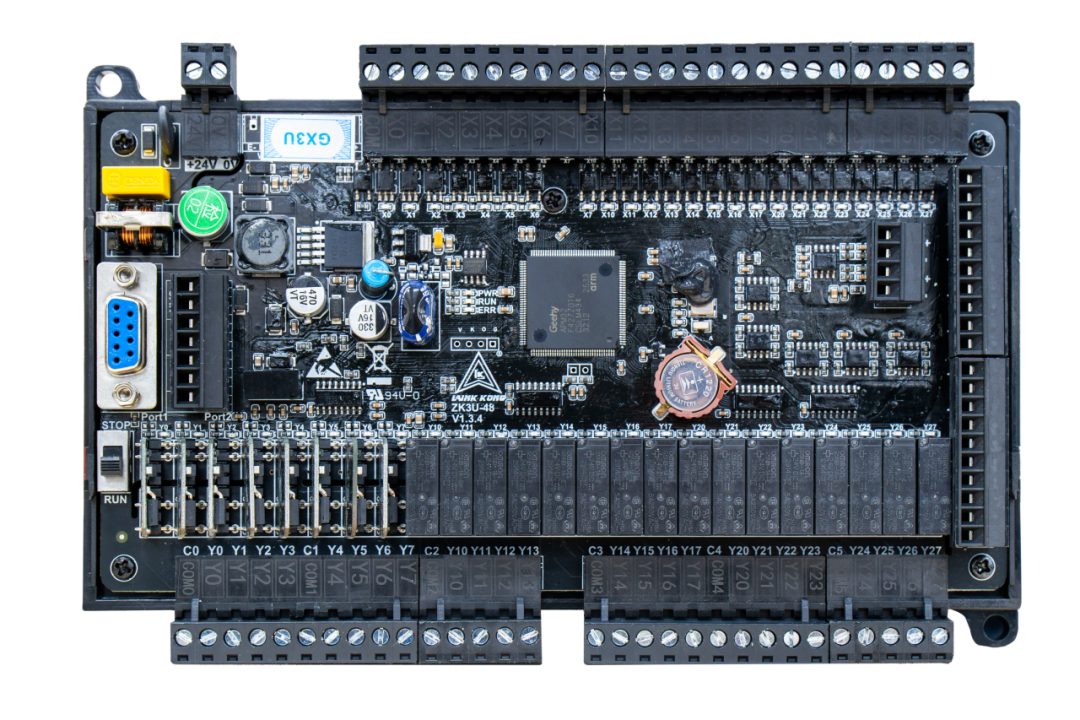

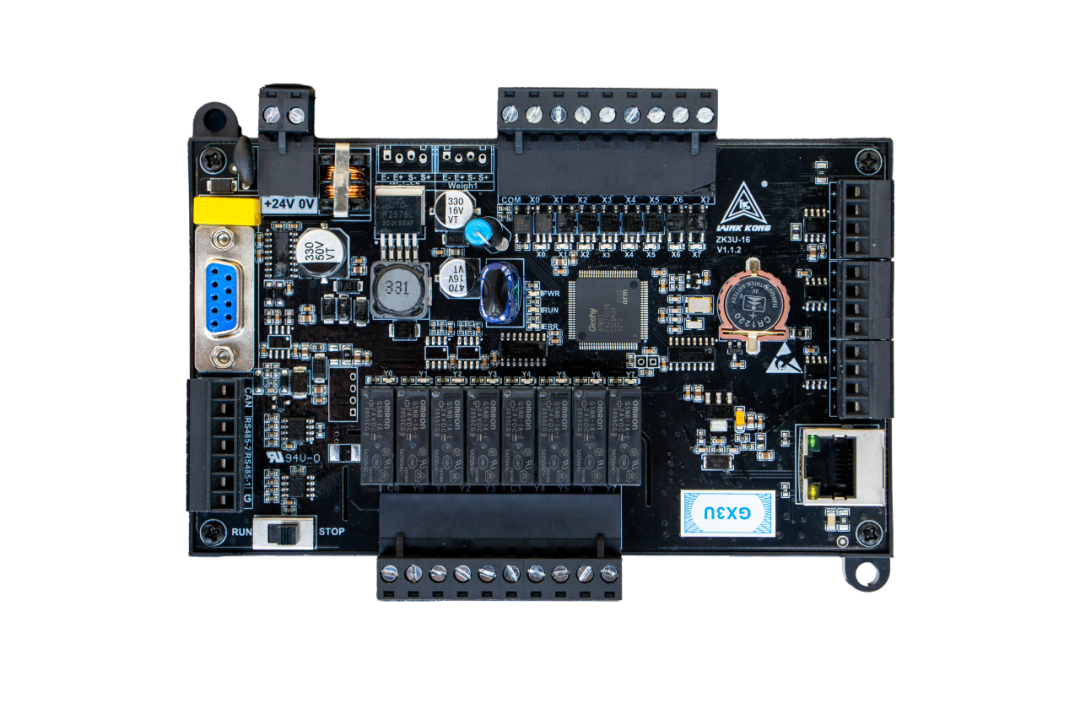

客户PLC可编程逻辑控制器方案板
