48V服务器风扇与水泵解决方案，为AI服务器打造稳定可靠的散热系统

随着人工智能技术的飞速发展，AI服务器的运算能力持续提升，芯片产生的热量也随之大幅增加。过高的温度不仅会影响芯片性能，更会缩短设备寿命、降低系统稳定性。解决“热”问题，已成为AI服务器设计中的关键挑战。

图. 左为AI服务器散热水泵（液冷），右为AI服务器散热风扇（气冷）

凌鸥创芯与晶丰明源强强联手，针对AI服务器散热需求，推出了高集成度、优异性能、高可靠性的LKS32MC03系列整合型MCU，配合成熟的电机控制算法，为AI服务器风扇和水泵提供了全方位的散热解决方案。

48V AI服务器风扇解决方案

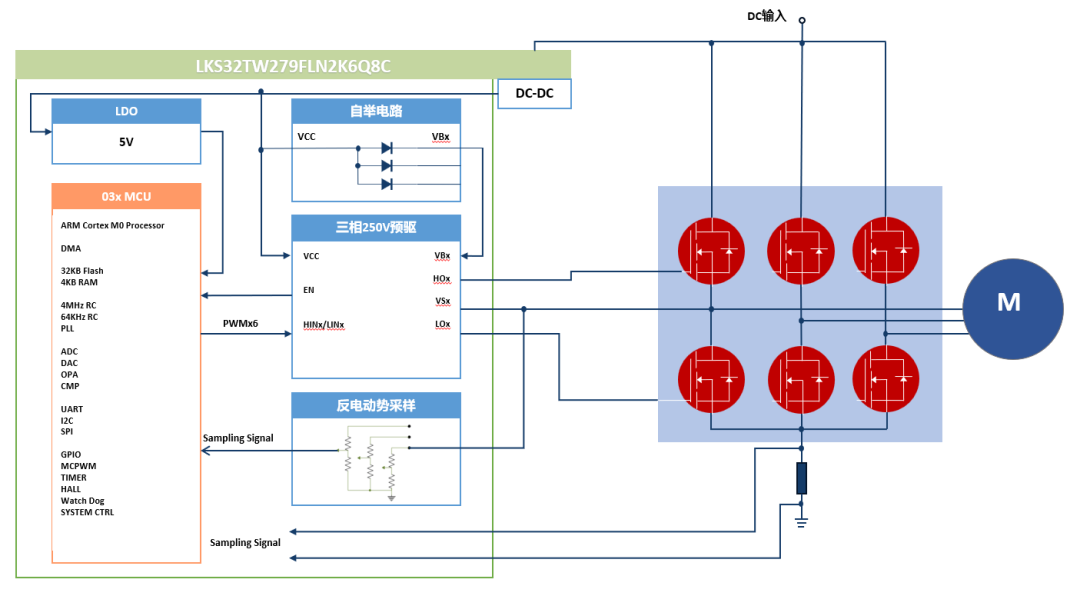

图. 基于LKS32TW279FLN2K6Q8C MCU的风扇/水泵解决方案应用框图

高度集成设计

• 操作电压：支持24V/48V/54V/72V（最大80V）

• 内部集成100V Buck DC-DC (频率可调整) ，200V 6N预驱，反电动势采样电路以及5V LDO (QFN32 4*4)

灵活控制与保护

• 调速方式：支持PWM/VSP

• 控制方式：支持恒速动控制/恒功率控制/恒电流控制

• 保护功能：限电流保护，过电流保护，堵转保护

• 特殊功能：顺逆风起转，Smart Fan Function，FG虚拟转速

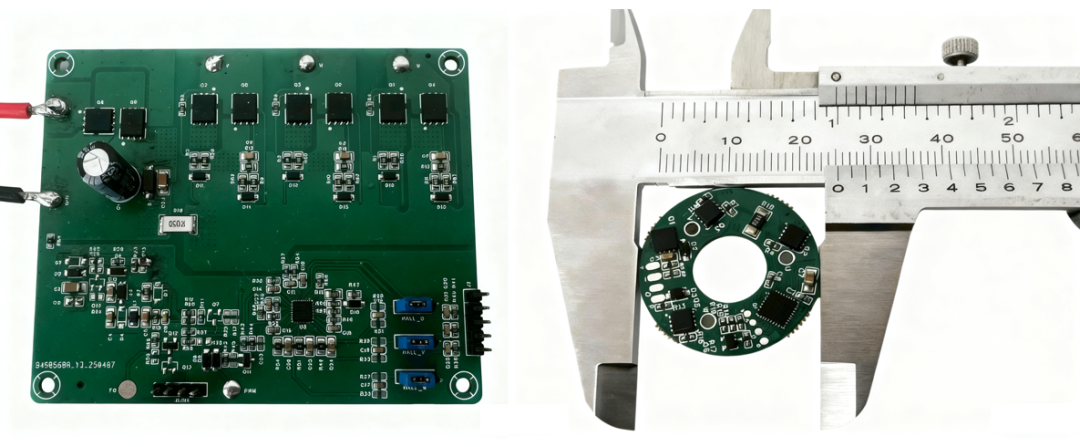

图. 左边为水泵测试板，右边为服务器风扇测试板

强大驱动能力

该方案支持多种电机驱动算法，满足不同应用场景：

• 三相无感120°方波驱动/三相单Hall 120°驱动

• 三相无感150°方波驱动

• 三相无感FOC驱动/三相单Hall类弦波驱动

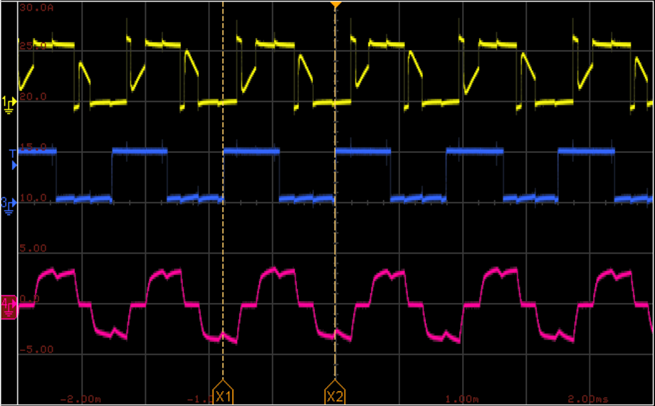

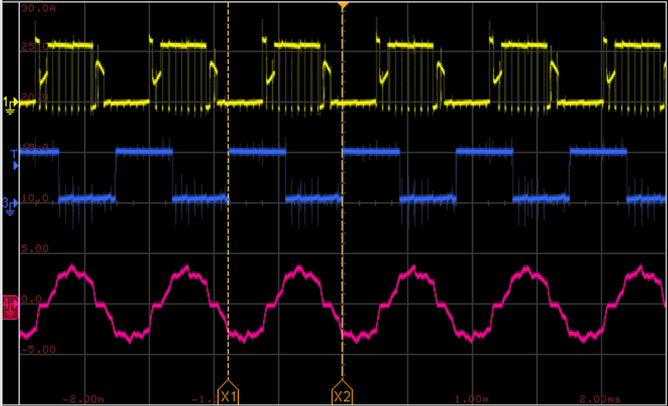

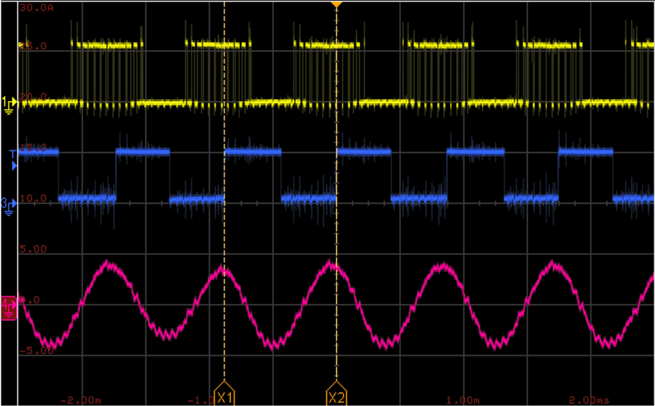

（备注：黄色为相电压，蓝色为FG转速回馈，红色为相电流）

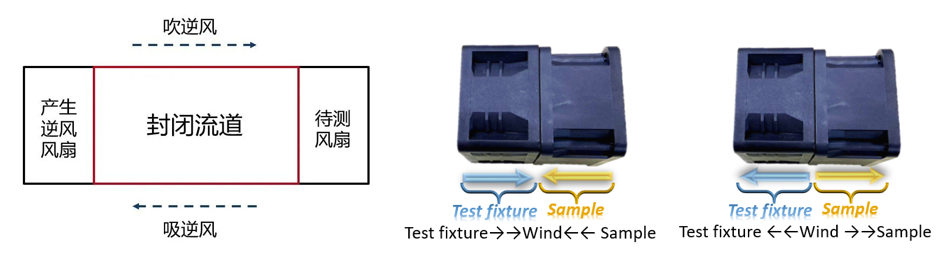

逆风起转

凌鸥创芯&晶丰明源先进算法，支持高速逆风起转。无论是单转子方波驱动、单转子FOC驱动，双转子FOC驱动，均能在逆风条件下稳定启动，确保系统在各种环境下可靠运行。

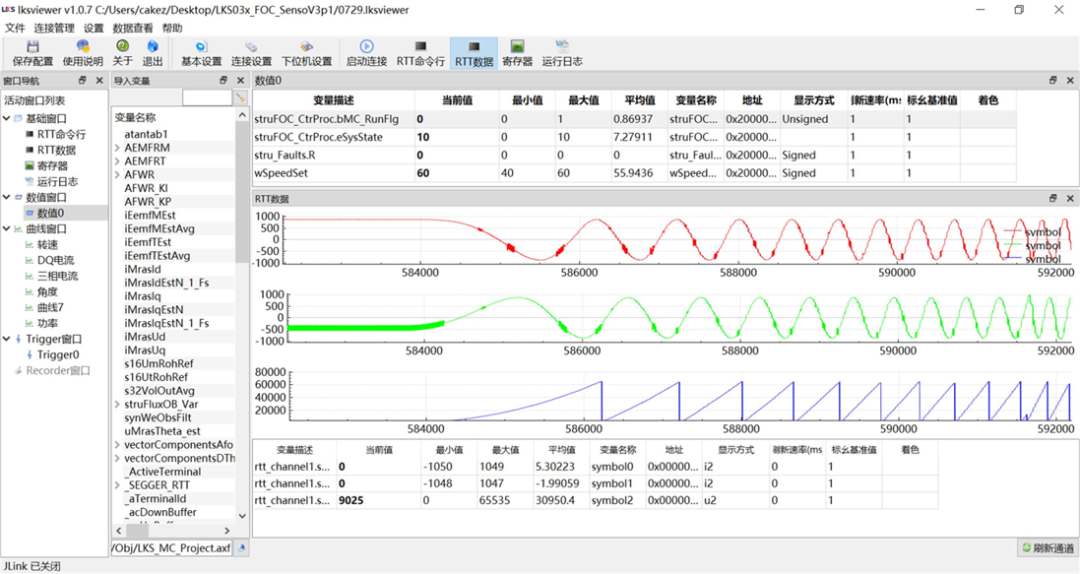

专业图形化调试工具 LKS Scope

公司自主研发的LKS Scope调试工具，可实现控制参数、变量和波形的实时监控，支持高低速数据采集同步进行、曲线与数据同步滚动、百万级数据轻松追溯等，简化调试过程，大幅提高开发效率。

特殊功能硬件电路

凌鸥创芯不仅拥有强大的控制驱动芯片及算法，具备强大的研发团队，更在外部硬件电路设计上积累了深厚的技术优势。我们拥有深入理解产品应用的技术团队，精准把握AI服务器风扇及水泵对散热方案的高要求，为此专门研发了多项配套硬件电路，为客户提供全方位的技术支持。

01

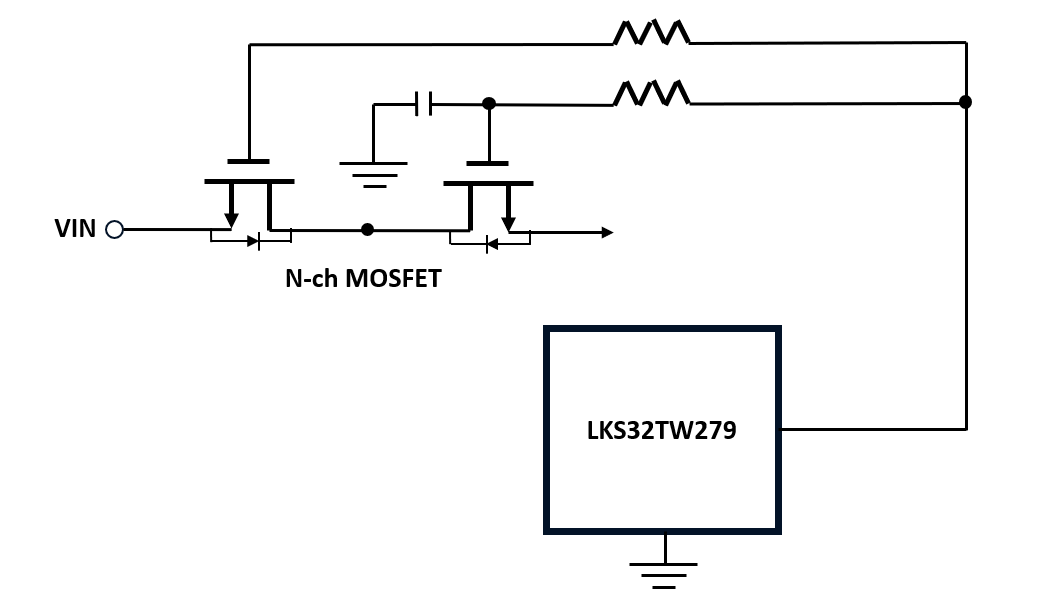

正电源端N-ch MOSFET驱动

传统电机驱动电路中，通常采用二极管作为逆向保护元件。但在大电流应用中，二极管耐电流能力有限，往往需要多颗并联使用，不仅占用PCB空间，而且高压大电流的二极管有较高的导通压降，还会导致显著的无功功率损耗，降低系统能效。

为解决这一痛点，基于LKS32TW279FLN2K6Q8C的内部功能，创新设计出一套升压电路，用以驱动电源端的两颗N-ch MOSFET。该方案无需使用特殊的IC，即可实现逆向保护、抑制反灌电流并支持热插拔等多种功能，全面满足高效率、高集成度与高可靠性的综合需求。

02

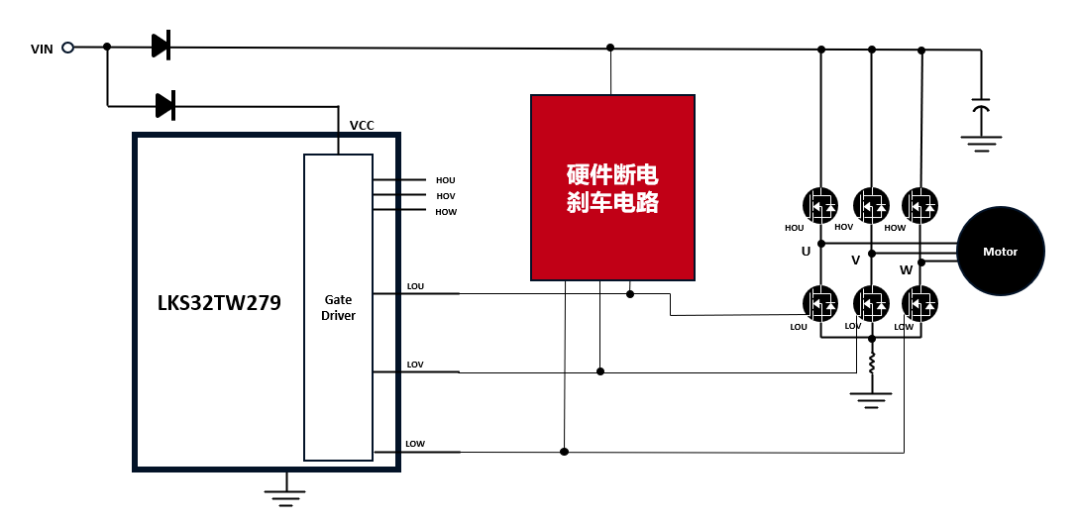

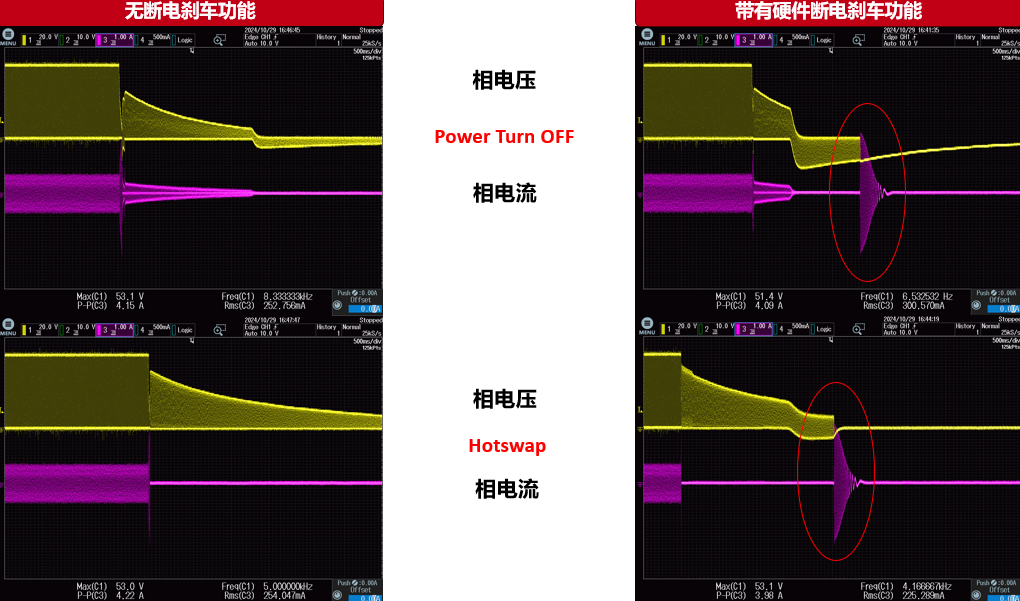

Power Off硬件刹车电路

当Power off 或风扇拔开时，利用电机还在运转的发电能量，将下桥的MOSFET 打开，使得电机三相线圈短路，达到刹车的功能，瞬间降低转速。

总结

LKS32TW279FLN2K6Q8C以其高度集成、小尺寸封装和高驱动能力，完美适用4cm及以上尺寸的服务器和通信风扇，同时也能满足高功率水泵的电机驱动需求，功率覆盖从低功率到1000W以上。

在AI技术日新月异的今天，可靠的散热解决方案是保障服务器稳定运行的关键。凌鸥创芯&晶丰明源凭借丰富的MCU产品和设计经验，将持续优化产品特性和解决方案，为客户提供更加优越的系列产品，为AI产业的发展保驾护航。
