对照一下 你是否误解了变压器初级 / 次级阻抗？

来源：DigiKey得捷 电路设计 24 次阅读
摘要：文章**概述** 在查看 DigiKey 上的变压器规格时，不少工程师会注意到参数表中出现 “初级阻抗”与 “次级阻抗”。但这往往会引发疑问： 变压器本身到底有没有阻抗？ 参数中列出的初级/次级阻抗该如何理解？ 这些阻抗是否等同于电力行业常提到的“百分比阻抗”或 Z%？ 本文将结合一位用户的问题与工程师的专业解答，对上述概念进行系统说明。 一、原始问题： 用户的理解包括两点： 变

文章**概述**

在查看 DigiKey 上的变压器规格时，不少工程师会注意到参数表中出现 “初级阻抗”与 “次级阻抗”。但这往往会引发疑问：

  • 变压器本身到底有没有阻抗？

  • 参数中列出的初级/次级阻抗该如何理解？

  • 这些阻抗是否等同于电力行业常提到的“百分比阻抗”或 Z%？

本文将结合一位用户的问题与工程师的专业解答，对上述概念进行系统说明。

一、原始问题：

用户的理解包括两点：

  1. 变压器本身没有阻抗，只有“百分比阻抗”（即让额定电流流过变压器所需的压降，表达为额定电压的百分比）。
  2. 变压器可以按匝数比的平方来转换阻抗。
  3. 在 DigiKey 中显示某变压器有“初级阻抗/次级阻抗”时，他的困惑是：
  • 这些数值是否代表“阻抗比的两端数值”？
  • 或者代表该变压器所“期望看到的输入或输出阻抗”？例如：初级阻抗写着 200 kΩ，是否表示应该连接阻抗接近 200 kΩ 的设备？

这是许多用户在接触音频变压器或信号变压器时都会遇到的疑问。

二、解答

所有类型的电子元件都有阻抗，通常交流阻抗和直流阻抗不同，它们可能难以测量/计算，或者在普通设计中不需要考虑这些参数。

对于电源变压器，通常根本不指定阻抗，只给出初级和次级绕组的电压/电流额定值以及工作频率范围。通常这些就是您成功设计电路所需的全部信息。

对于阻抗匹配变压器，初级和次级绕组的阻抗规格至关重要。如果您想将50k欧姆高阻抗音频电路匹配到600欧姆低阻抗音频电路，最好购买标称阻抗为50k和600欧姆的变压器。

据我所知，百分比阻抗是通常仅用于大型配电变压器的规格参数。

相关推荐

电路设计 告别环路响应慢！低延迟信号链设计方案来了

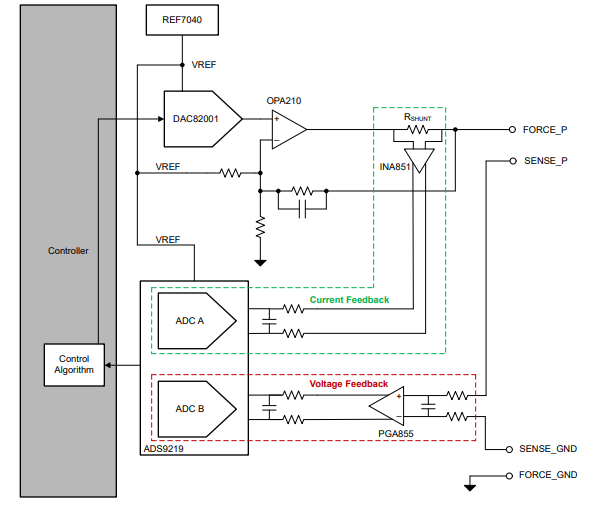

简介 电源等闭环系统采用具有控制逻辑的反馈环路。控制算法可以使用模拟或数字电路来实现。模拟控制环路使用固定的电路硬件，因此能够优化特定负载的控制反馈。相比之下，数字控制环路可以针对各种负载进行优化。此外，由于数字控制环路不容易受到无源元件容差的影响，因此数字控制环路可提供更高的精度。 本文讨论了一种低延迟控制电路，该电路使用模数转换器 (ADC) 和数模转换器 (DAC) 来实现数字控制环路。文中

德州仪器 5 2026-04-21 Texas Instruments 仪表放大器

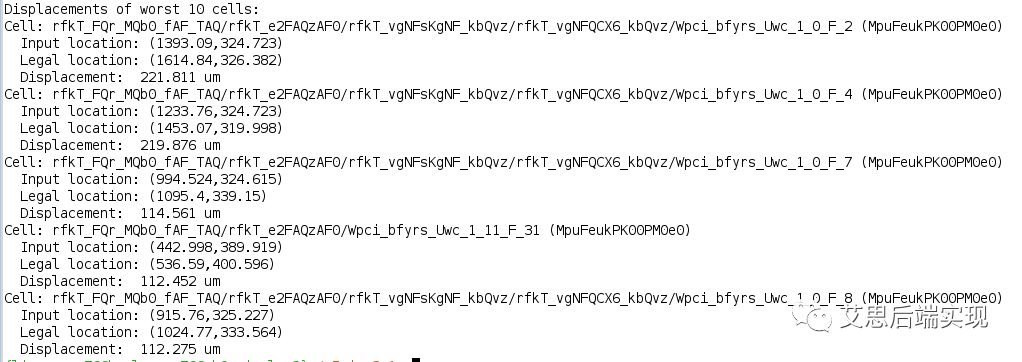

电路设计 Physical aware ECO

通常的后端流程里边，在流片的前几周，一定会有一段相当忙碌的时间，这段时间就是我们所说的ECO（Engineer Change Order ）阶段。 在最后一版layout完成了以后，后端工程师拿着这个宝贵的数据库，就要开始做timing和physical的ECO了，为了最终的流片做冲刺。 物理上的ECO一般包括以下一些的内容 起因：由于APR工具的library view所限和相关检查规则的不完整

艾思后端实现 6 2026-04-20 ECO Physical

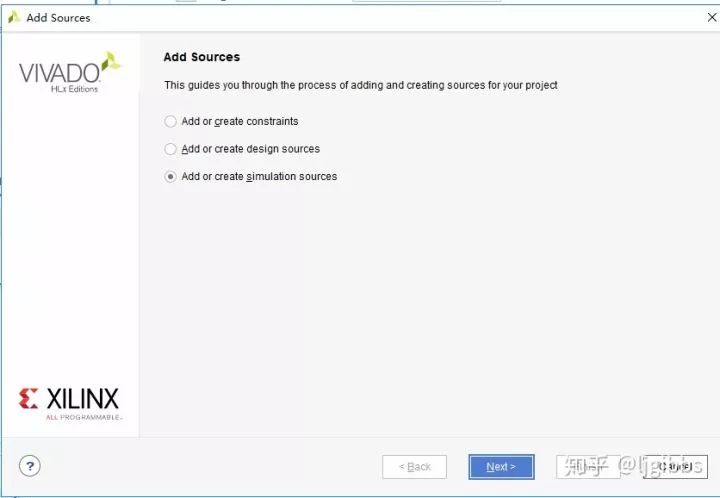

电路设计 从 IP 开始，学习数字逻辑：FIFO 篇（下）

为 FIFO 编写 testbench     在使用各种手段测试我们的 FIFO ip 之前，我们首先得写一个 testbench。testbench 是什么，Vivado 会告诉你就是一个普通的 v 文件。在这个 v 文件中，实例化需要被测试的模块，然后写一些激励语句： FIFO，好好干，年底升职加薪。。     激励是不可能这么激励的。激励语句指的是为待测试模块的输入端口信号指定电平状态

ZYNQ 8 2026-04-20 Vivado IP

电路设计 你还分不清谐波失真、总谐波失真、总谐波失真加噪声吗？

什么是信号失真？ 时域上测量系统的输出波形应该与输入波形精确一致，只是幅值放大，时间延迟，这称为不失真测量。 通常放大电路的输入信号是复杂的多频信号，如果放大电路对信号的不同频率分量的增益不同，或者相对相移发生变化，就使输出波形发生失真，前者称为幅度失真，后者称为相位失真，如果出现了与输入不同的频率成分，则称为频率失真。 谐波失真，英文全称Harmonic Distortion，简称HD。 总谐

工程师看海 10 2026-04-20 谐波失真 THD

电路设计 学硬件设计，有什么书籍可以推荐？

一、基础理论知识 1）电路分析基础（李瀚荪），这本书是教材，对于底子薄的同学，还是建议先看看的，主要是一些电路分析的定理、转换方式等。 2）像微机原理、线性电子电路、非线性电子电路、高频电子线路这些教材都建议看看。 二、数字电路设计 推荐《数字电子技术基础》（第六版，阎石），数字电路基础是电子专业必修课，高校教材内容也都是大差不差的，也可以看华成英的第五版。 如果是走FPGA/CPLD路线，需要学

记得诚 11 2026-04-20 电路设计 PCB

电路设计 Clock_gating之浅见番外

上次的Clock_gating之浅见的文章发表后，得到了一些热心朋友的反馈，这里就以下几个问题来做进一步的探讨： 1：clock gating max_fanout的限制 在DC里边的命令set_clock_gating_style有一个-max_fanout的选项，这个变量的意思是在创建clock-gating的时候，工具对clock-gating的fanout的一个限制，如果使用如下命令：

艾思后端实现 16 2026-04-19 RTL DC

电路设计 从 IP 开始，学习数字逻辑：FIFO 篇（上）

    学生期间，做的设计比较小或者偏向 demo 类型，那么 ip 核是会占据设计的很大一部分。但使用 ip 核本身对学习者来说就很有意义。通过 ip 的使用，会了解一个工程如何组织，如何阅读手册，如何通过仿真结果优化修改自己的设计。本系列就会通过使用一系列的基础 ip，讨论如何组织工程，阅读手册，编写基础的粘合逻辑，testbench 以及功能仿真。     使用 ip 对于数字逻辑方面的工

ZYNQ 16 2026-04-19 FPGA Vivado

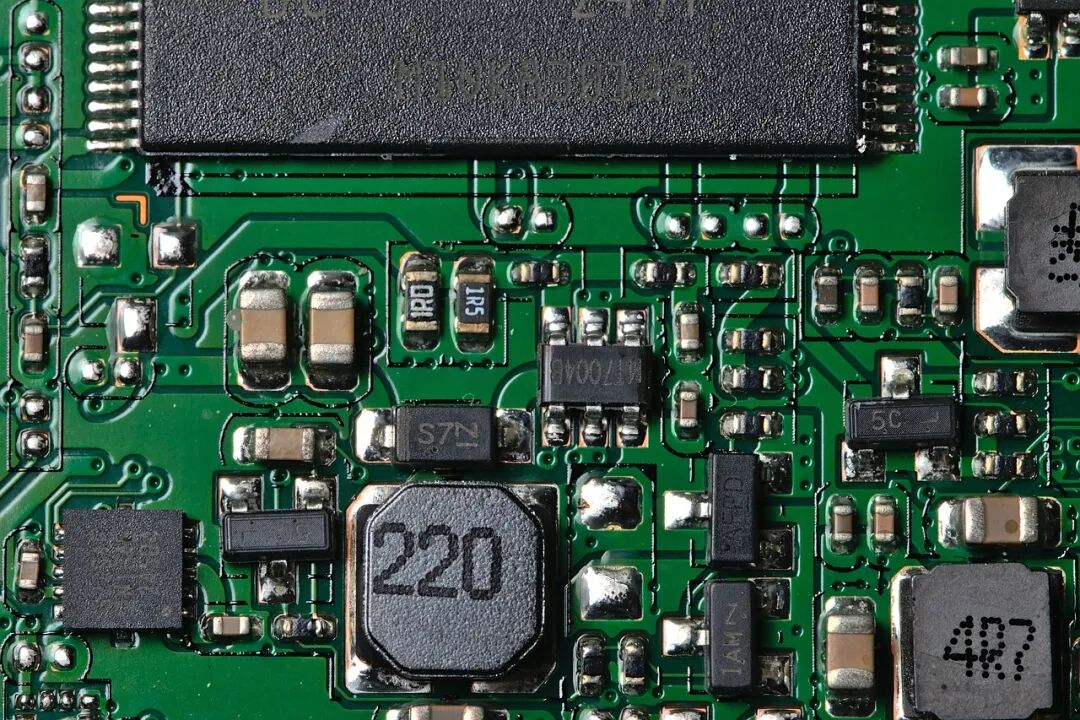

电路设计 为什么贴片电阻有字，而贴片电容没有？

当你拆开一台手机或电脑的主板，密密麻麻的贴片元件中，会发现一个有趣的现象：芝麻大小的贴片电阻上印着数字或字母，而同样体积的贴片陶瓷电容却“光秃秃”一片。为什么两者在标识上差异如此明显？这背后不仅是制造工艺的差异，更隐藏着电子元件设计的底层逻辑。 一、参数标识：电阻的“身份证”与电容的“隐身术” 1. 电阻的精确性要求 电阻是电路中的“交通警察”，负责精确控制电流和电压。其阻值范围极广（从1Ω到1

电子电路 13 2026-04-19 贴片电阻 贴片电容

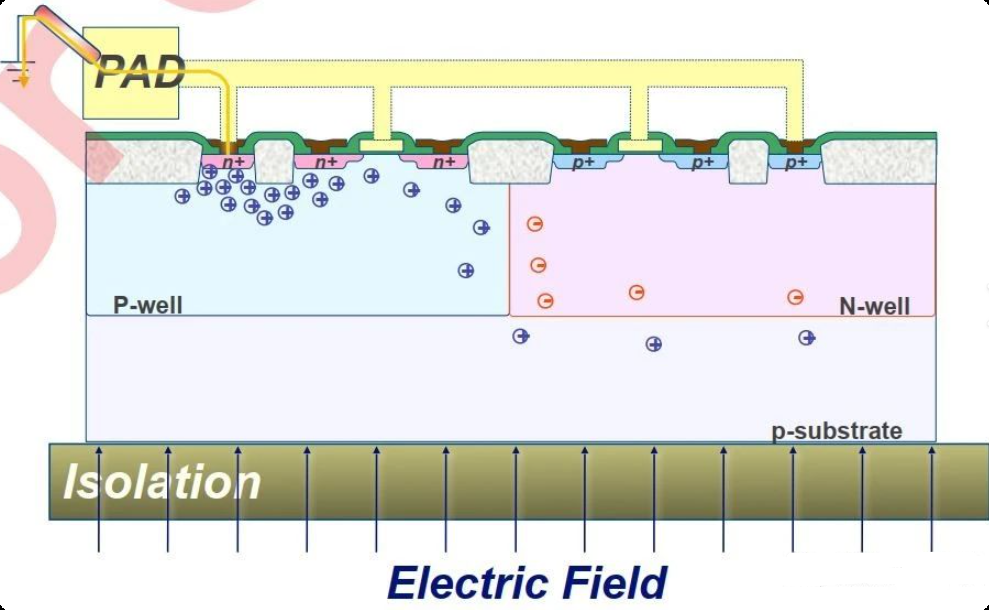

电路设计 芯片设计中的ESD防护设计介绍

本文主要讲述芯片设计中的ESD防护设计介绍。 在集成电路（IC）的设计、制造、封装、测试及应用全流程中，静电放电（ESD）是最常见且破坏性极强的隐患之一。ESD放电时间虽仅为纳秒至微秒级，但瞬时峰值电流可达数十安培，足以击穿芯片内部的精密结构。因此，芯片设计时需要集成专用的ESD防护电路，在输入/输出引脚、电源引脚附近形成低阻抗放电通路，将静电能量旁路到地，避免核心电路受损。 ESD防护设计的核心

中国科学院半导体研究所 28 2026-04-19 晶闸管 芯片设计

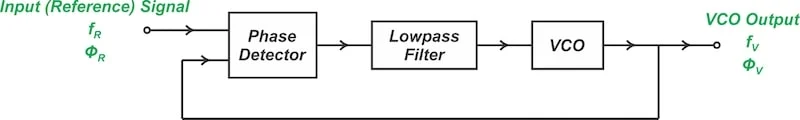

电路设计 鉴相/鉴频器(PFD)入门

本文将了解如何用鉴相/鉴频器（PFD）替代普通鉴相器，以扩展锁相环（PLL）的捕获范围。 在学习锁相环（PLL）基础原理时，我们通常从鉴相器如何引导环路实现锁定开始讲起。但在实际应用中，许多 PLL 电路都会选择鉴相 / 鉴频器（PFD），而非单纯的鉴相器。PFD 是一种常用的时序逻辑电路，能够同时检测两路输入信号的相位差与频率差。正如本文将要介绍的，它比仅检测相位差的电路拥有更宽的捕获范围。 普

中国科学院半导体研究所 13 2026-04-19 锁相环 鉴相器

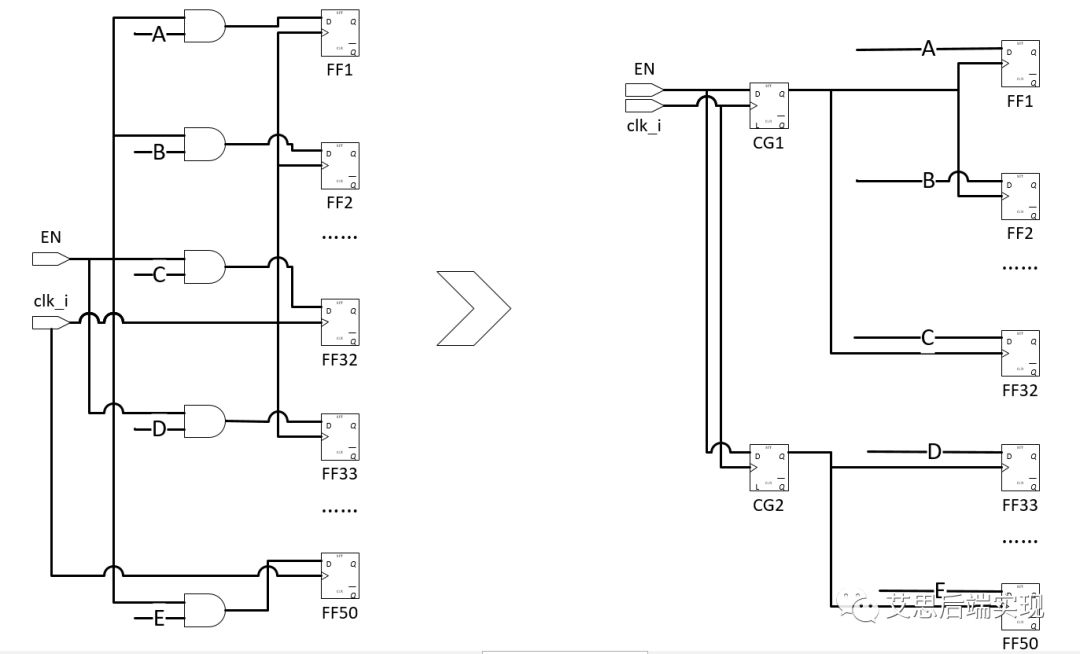

电路设计 Clock Gating之浅见
