工程名称：风雅一号板—MicroPython教学堆叠式开源开发板套件

工程作者：Freak嵌入式

前言

小伙一口气开源了**12块扩展板**！

代码硬件 均100%开源！

包含：LCD电容触摸屏转接板、以太网与SD卡扩展板、通用兼容扩展板、数据转换板、七彩触控扩展板、DDS信号发生板、环境与存储采集板、串口电平转换板、步进电机驱动板、OLED显示与交互扩展板、LCD屏幕人机交互板、Grove接口扩展板……

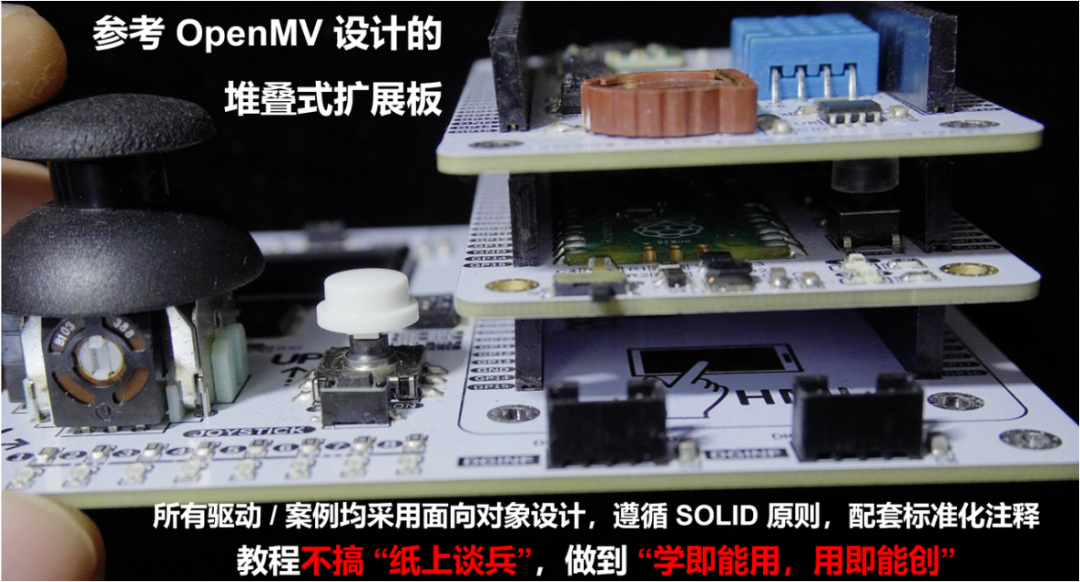

还能堆叠使用⬇️


想入门嵌入式？

想学习MicroPython？

把这些板子过一遍，就稳了！

下文会附上所有板子的电路设计图，建议收藏后慢慢“食用”。

文末和下方还会附上【开源网址】，想复刻学习的友友可自行“深入了解”。

开源网址：https://oshwhub.com/freakstudio/project\_sdpettzu

*0***1

电路设计图

所有拓展板，均基于嘉立创EDA设计，12块扩展板的设计图如下：

01

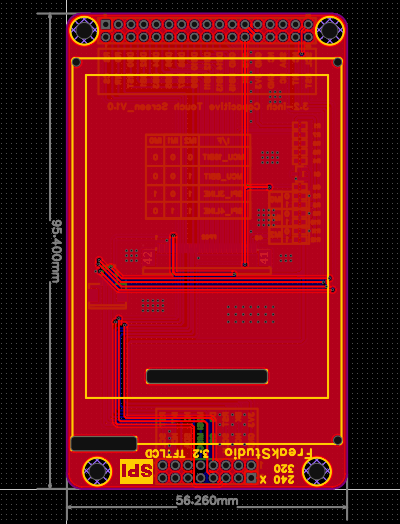

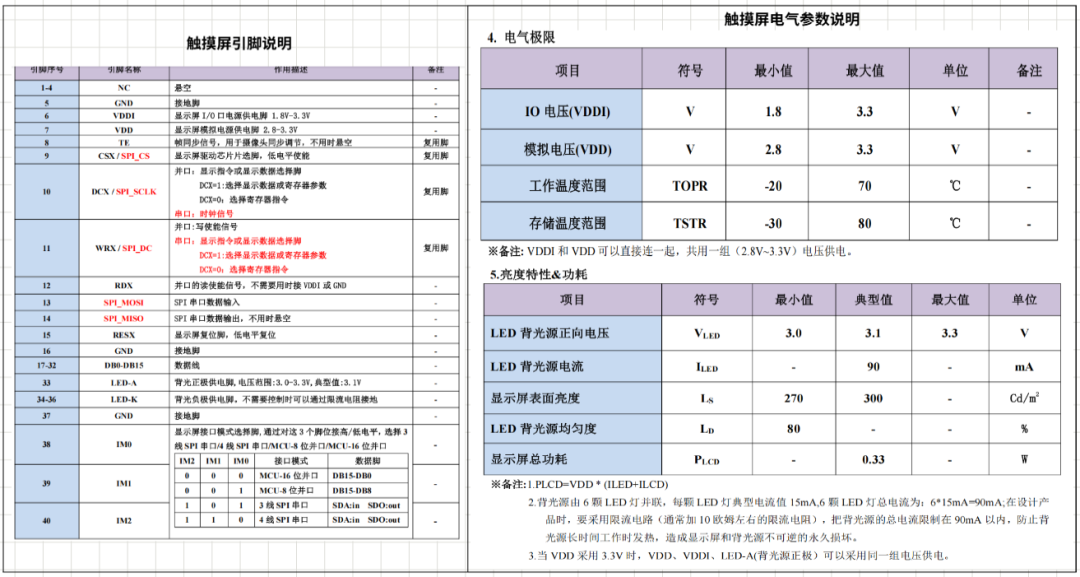

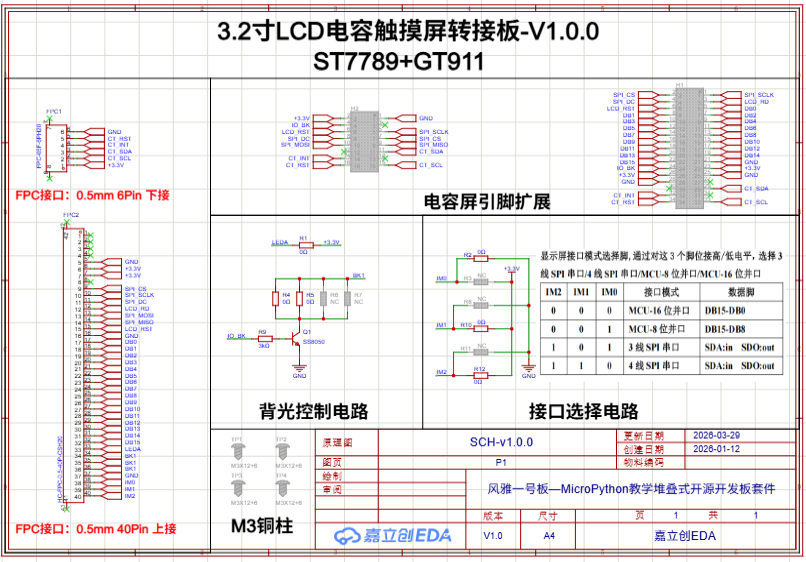

3.2寸LCD电容触摸屏转接板




02

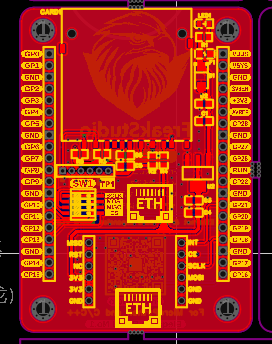

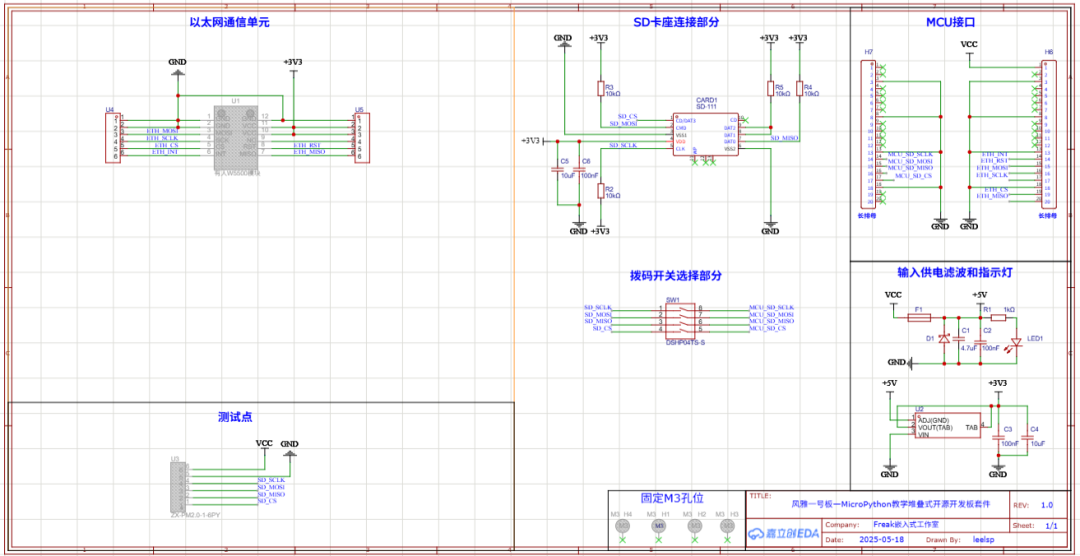

以太网与SD卡扩展板



03

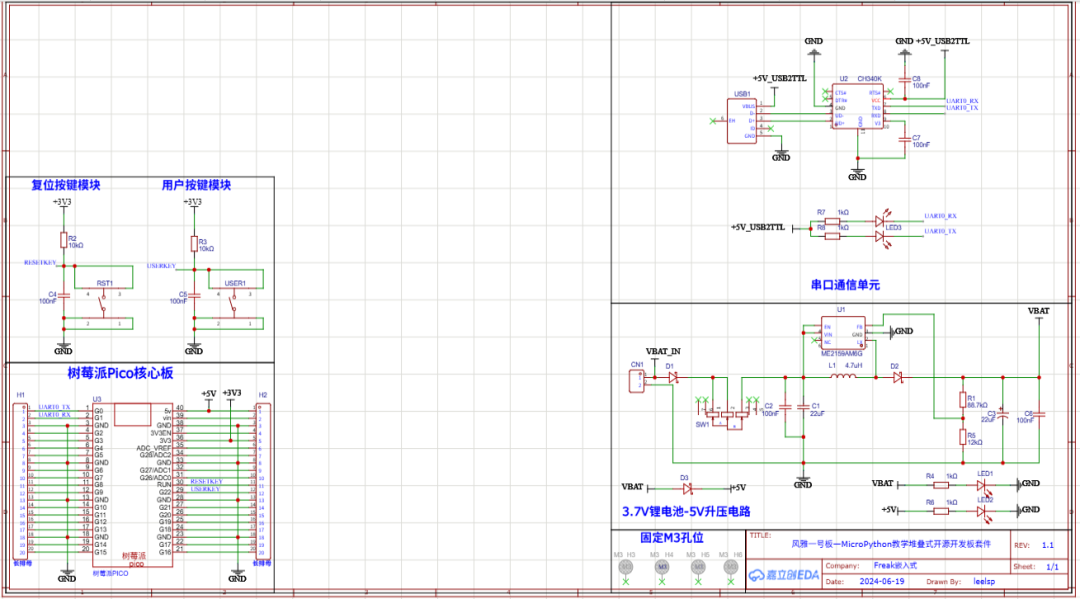

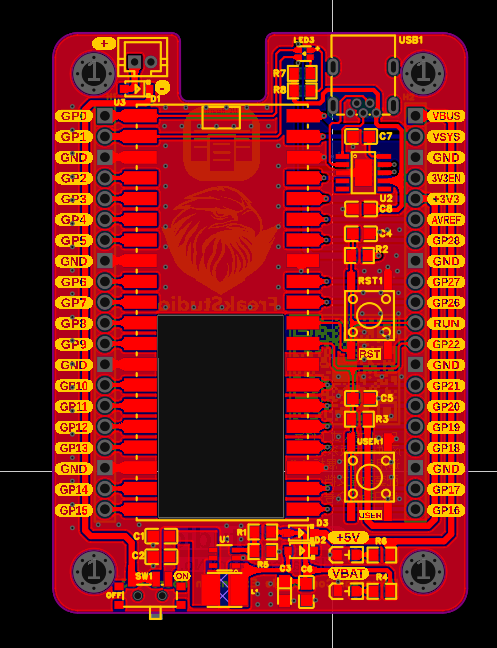

通用兼容扩展板



04

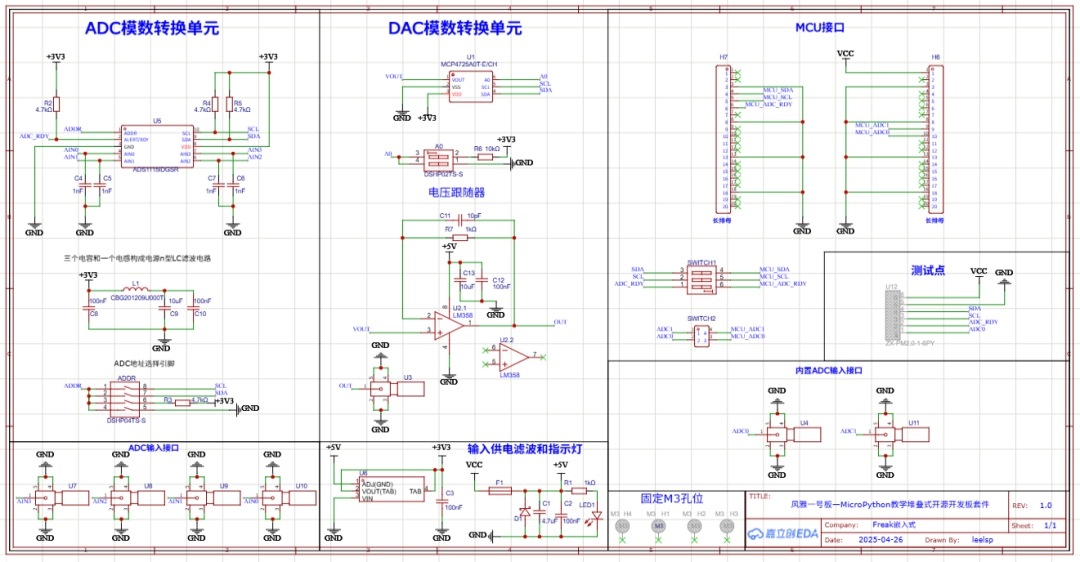

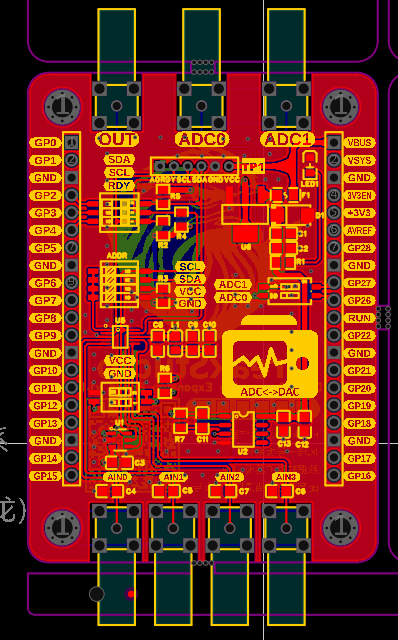

数据转换板



05

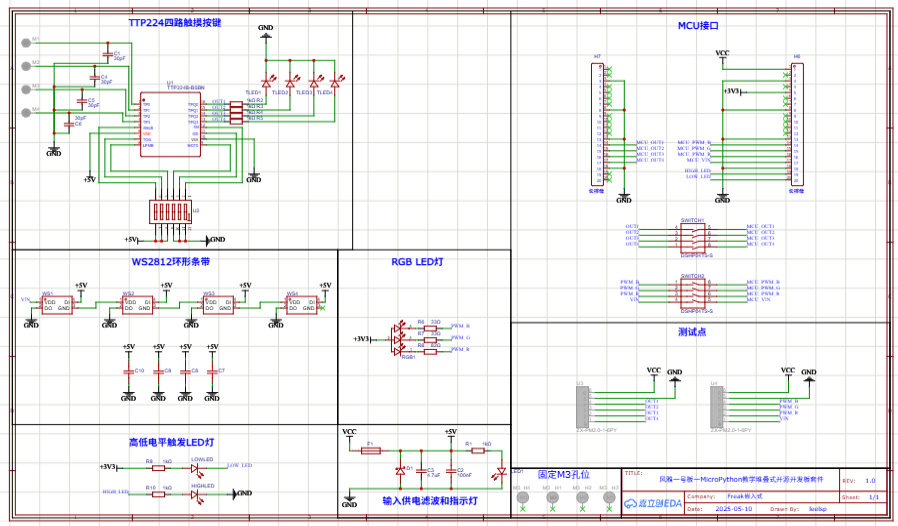

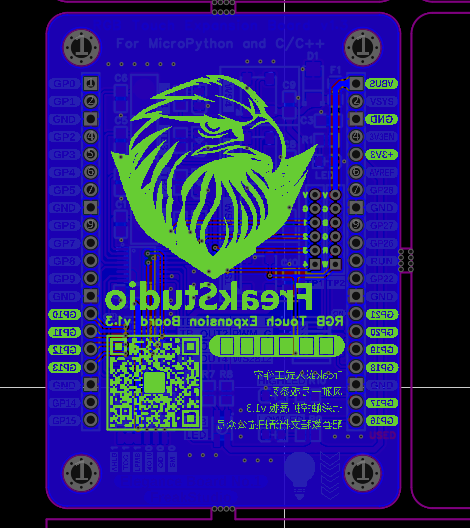

七彩触控扩展板



06

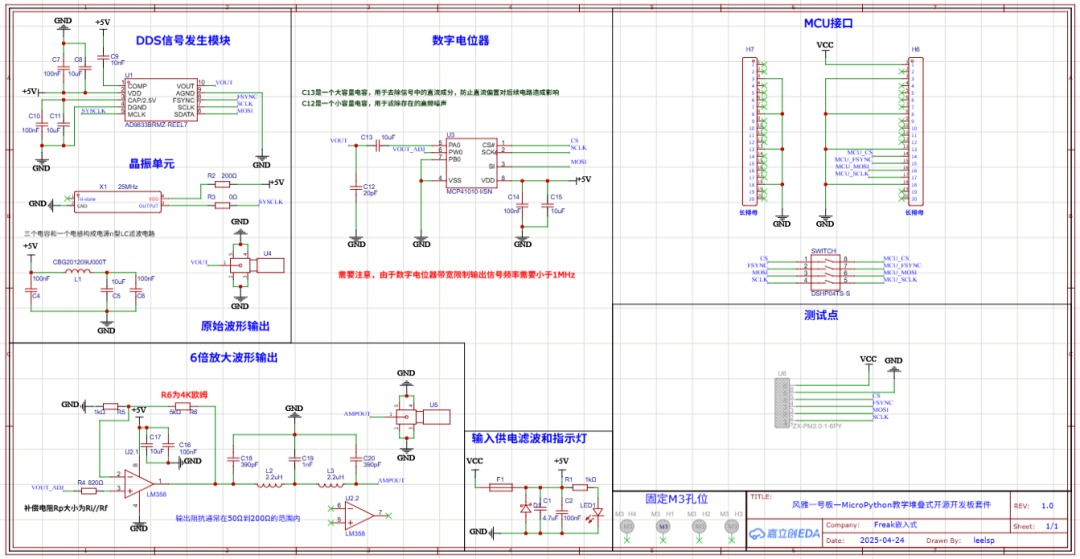

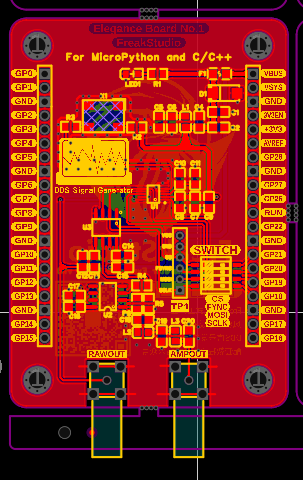

可调DDS信号发生板



07

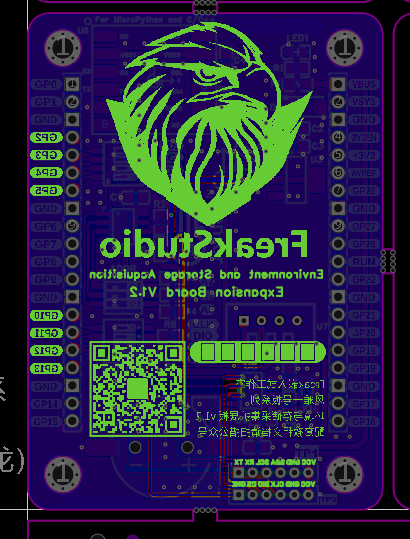

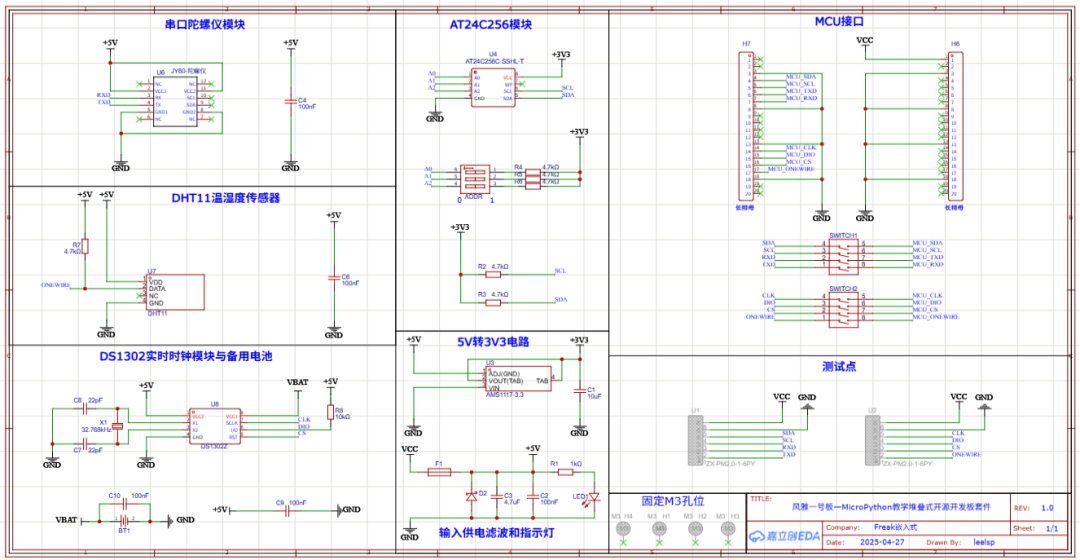

环境与存储采集板



08

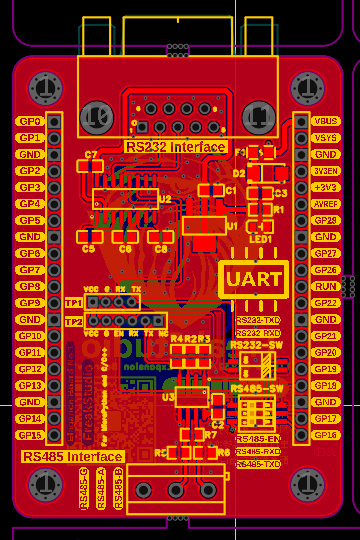

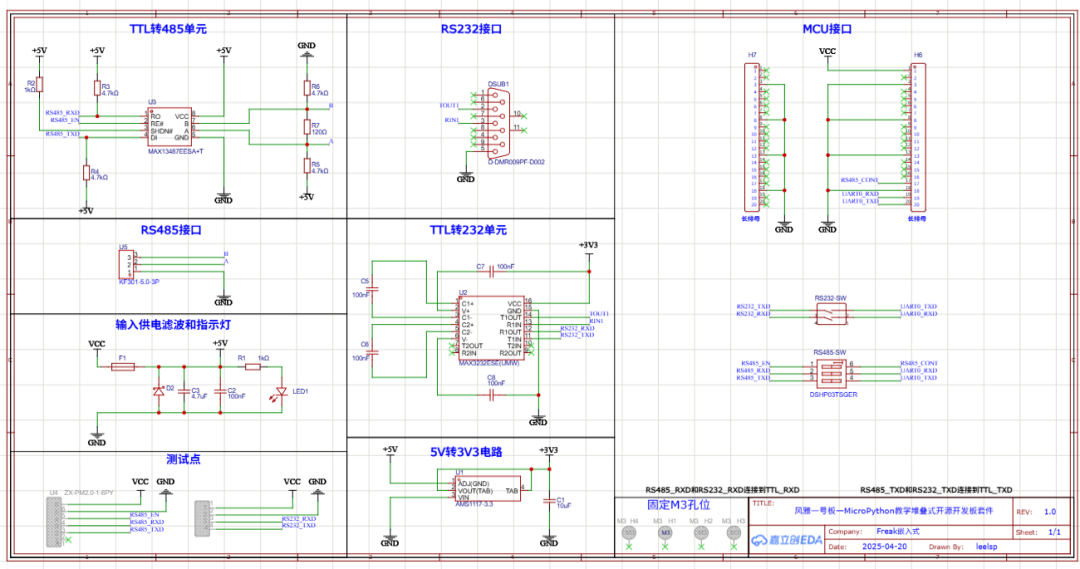

串口电平转换板



09

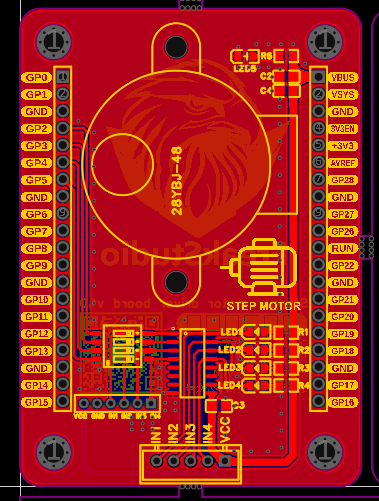

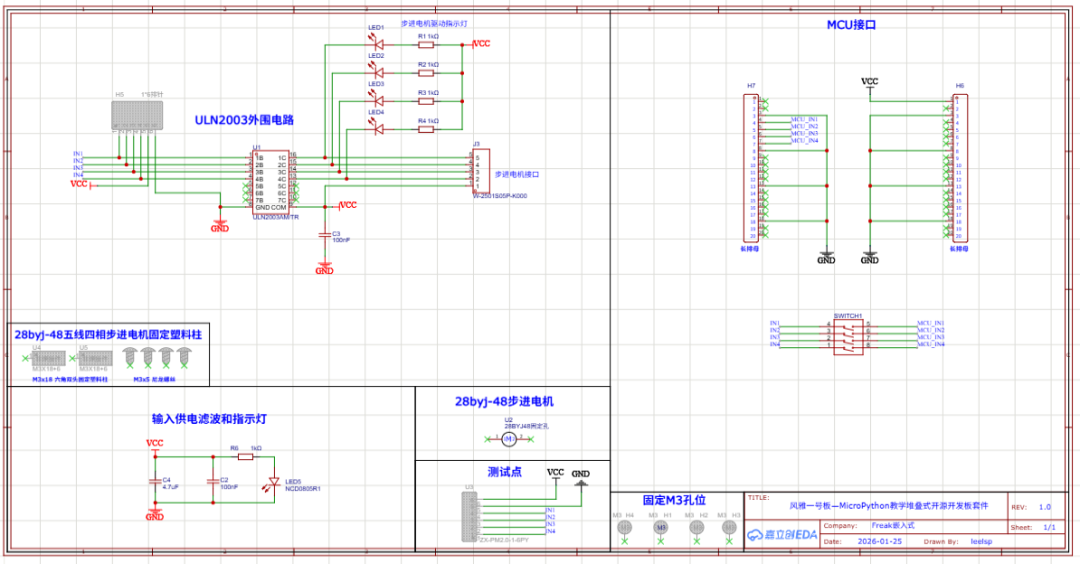

步进电机驱动板



10

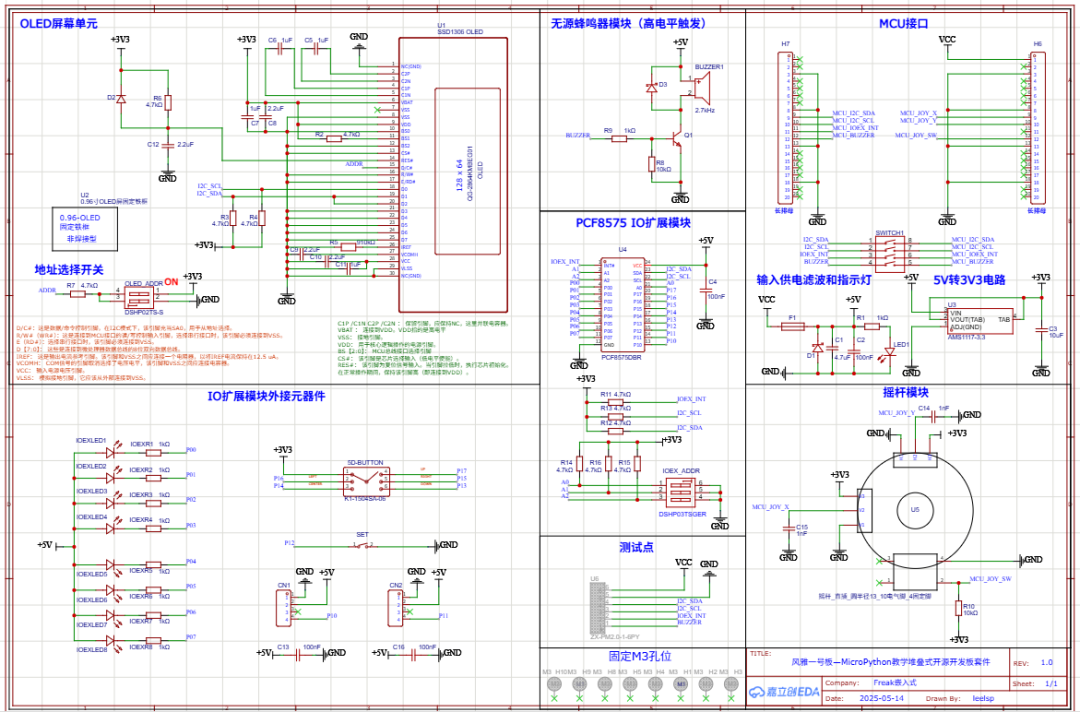

OLED显示与交互扩展板



11

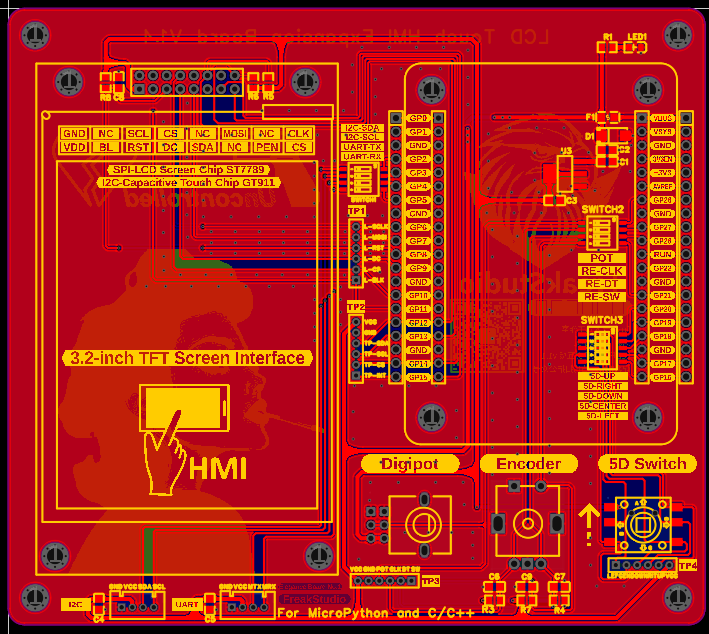

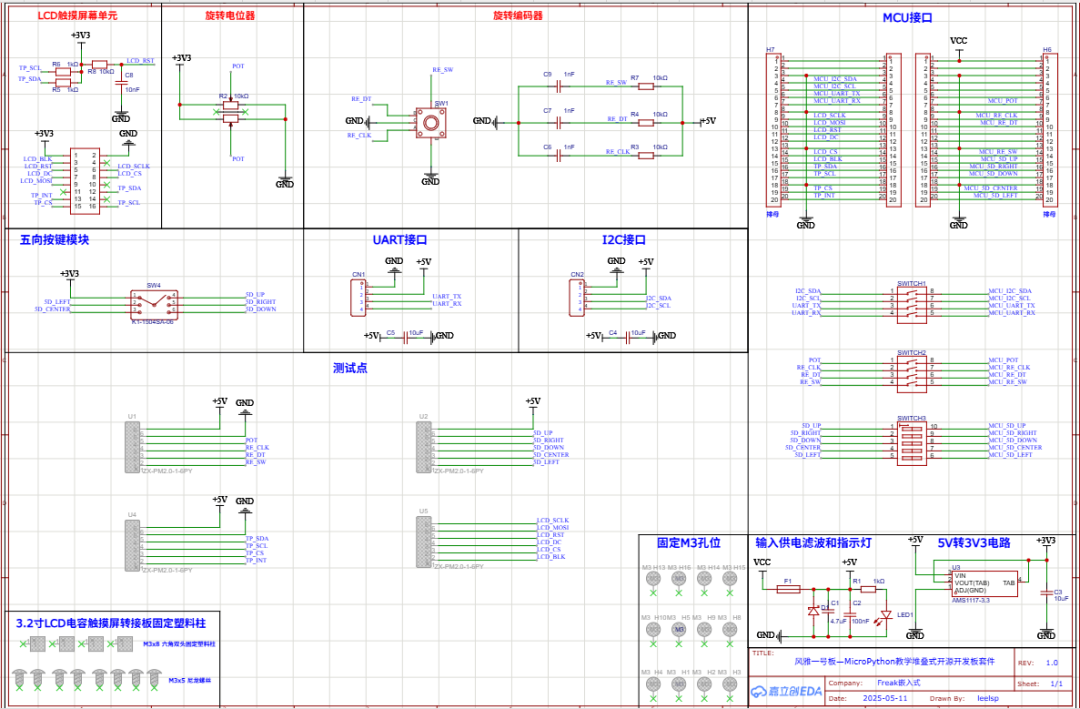

LCD屏幕人机交互板



12

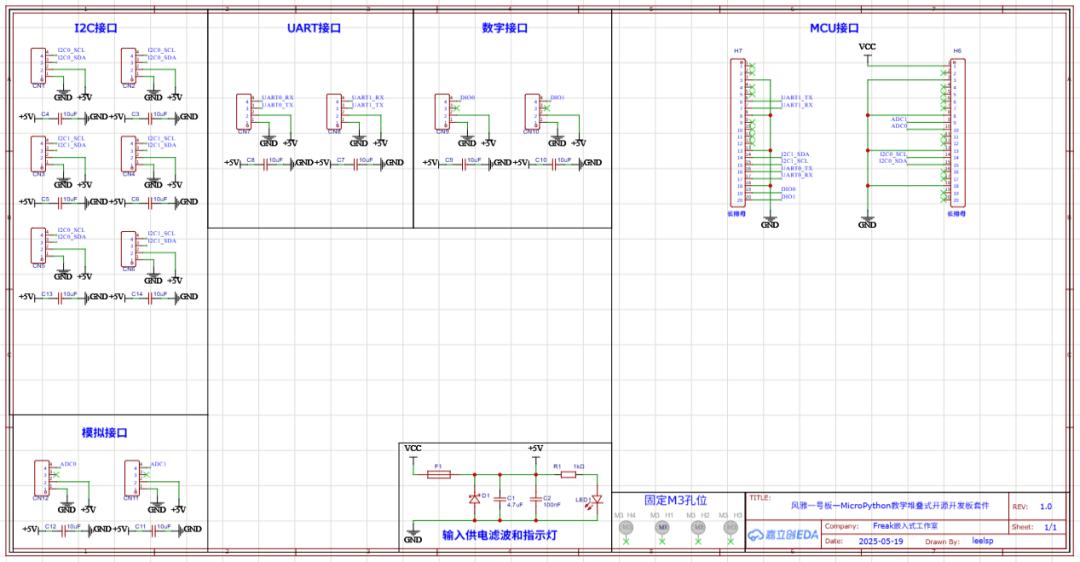

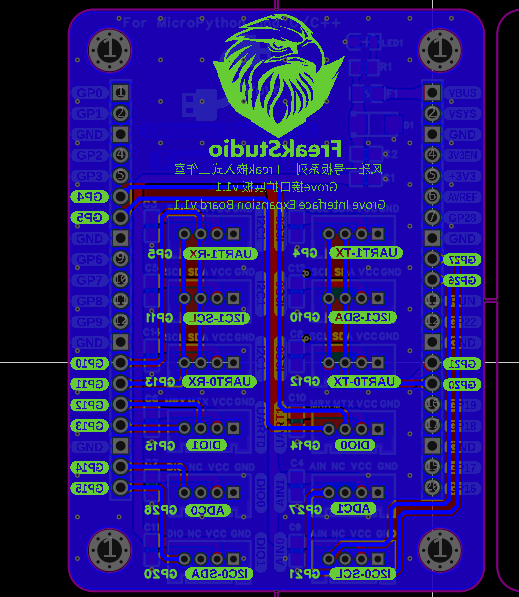

Grove接口扩展板



*0***4

开源网址

开源网址：https://oshwhub.com/freakstudio/project\_sdpettzu
