摘要：相较于传统机械按键，电容式触摸按键具有结构简单、响应灵敏、成本节省、寿命长等优点。本文介绍电容式触摸按键的基础知识，以及主动屏蔽和防水设计等进阶技巧，最后给出基于图形化交互工具的一站式触摸解决方案。电容式触摸按键入门基础电容式触摸按键**基本原理** 电容式触摸按键根据手指在按键上引起的电容变化来判断按键状态，可分为自电容和互电容两类。其中，自电容按键为单电极按键，工作时检测该电极与周围环境间

相较于传统机械按键，电容式触摸按键具有结构简单、响应灵敏、成本节省、寿命长等优点。本文介绍电容式触摸按键的基础知识，以及主动屏蔽和防水设计等进阶技巧，最后给出基于图形化交互工具的一站式触摸解决方案。

电容式触摸按键入门基础

电容式触摸按键**基本原理**

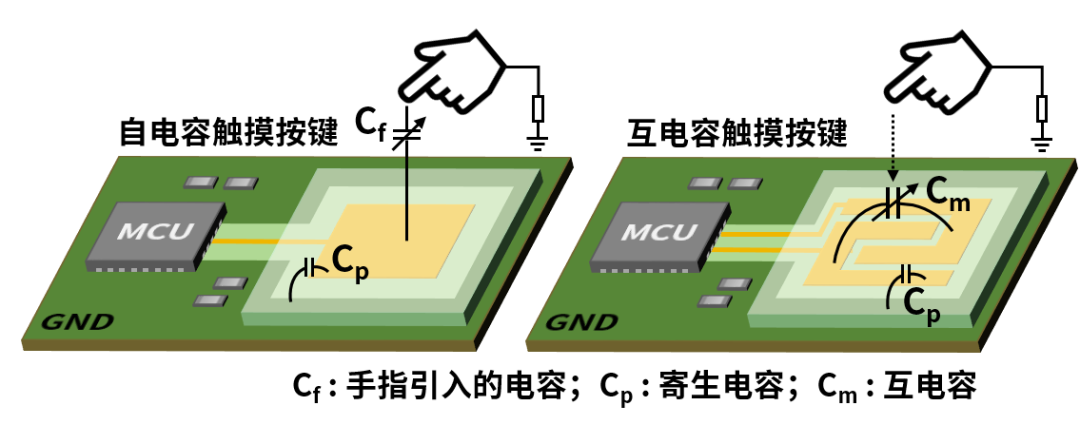

电容式触摸按键根据手指在按键上引起的电容变化来判断按键状态，可分为自电容和互电容两类。其中，自电容按键为单电极按键，工作时检测该电极与周围环境间的电容变化。互电容按键使用一对电极，工作时检测两电极之间的电容变化。

本文讨论自电容触摸按键。

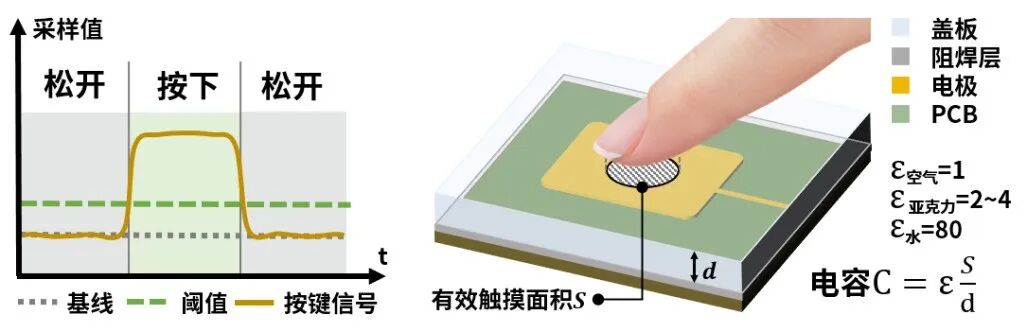

自电容触摸按键主要包括电极、信号线、盖板和屏蔽结构四部分。其中，电极和信号线与环境之间存在寄生电容Cp，通过精细的充放电机制，可用电压信号反映电容的大小。在未触摸的状态下，Cp大小相对固定，此时电压的采样值称作基线（baseline）。当手指触摸按键时，会引入一个电容增量Cf，当电容总量超过设定阈值，MCU便认为按键被按下。阈值越接近基线，按键对电容变化越敏感，调整阈值的过程有时也称作调整灵敏度。

根据平行板电容的计算公式，手指引入电容Cf的大小取决于有效触摸面积S和盖板的厚度d与介电常数ε。为在触摸时获得足够的电容变化量，电极尺寸以充分利用手指触摸面积为宜，覆盖材质的厚度不宜过大。

电容式触摸按键常见形态

电容式触摸按键的常见形态包括键盘、滑条、滑环、隔空感应等。其中，滑条和滑环多用于连续调控，例如风扇无极调速、台灯亮度控制、音响音量调节等。

触摸键盘

由多个触摸按键组成的键盘，支持单键输入和组合输入。

触摸滑条

由相互交叉的多个电极组成，手指在滑条上移动时，电极的电容值连续变化。通过各电极的采样数据，可以获取当前手指的位置并计算手指移动距离。滑条首尾可使用同一电极，也可使用不同电极。

触摸滑环

滑环是滑条的闭合形式，可以获取当前手指所处的位置并计算已经移动的角度。

隔空感应

又称接近传感，是电容按键的衍生应用。通过大幅提升实心或空心电极的面积，可以显著增加按键的感应距离，从而实现人体接近感应。电容式触摸按键做隔空传感时，检测距离通常可达数厘米至数十厘米。

进阶 : 提高按键性能的必备技巧

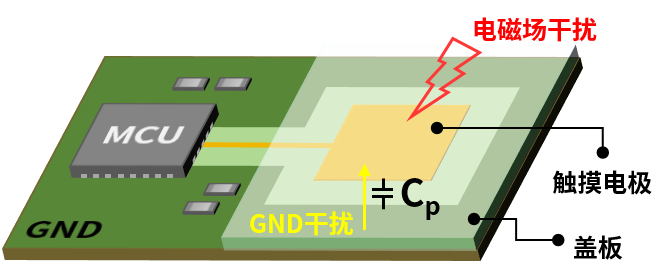

电容式触摸按键的电容通常在pF级，触摸检测时，精细的充放电过程对环境干扰较为敏感。潜在的干扰包括电极天线效应接收的电磁场噪声、经由寄生电容Cp耦合的GND噪声等。在硬件和软件层面采取多种抗干扰策略，可以有效提升按键性能。

主动屏蔽

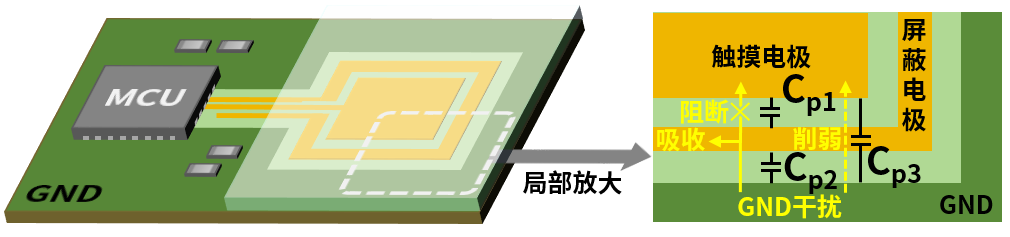

主动屏蔽是触摸按键对抗环境干扰的高效方式。使用主动屏蔽时，用屏蔽电极环绕触摸电极，屏蔽电极由MCU驱动，其电压总与触摸电极电压相同。经屏蔽电极保护后，GND的有害干扰经寄生电容Cp2先被屏蔽电极吸收，从而削弱GND对触摸电极的干扰。由于触摸电极与屏蔽电极不存在电压差，因此触摸电极与屏蔽电极之间的寄生电容Cp1不参与有害干扰的传导，因此外部干扰对触摸按键的影响减小，按键可靠性提升。

主动屏蔽的关键是屏蔽电极与触摸电极电压相等。如果屏蔽电极与GND之间的寄生电容过大，在电极充放电过程中将产生电压差，从而减弱屏蔽效果。因此，屏蔽电极的走线不宜过长，面积不宜过大。

防水设计

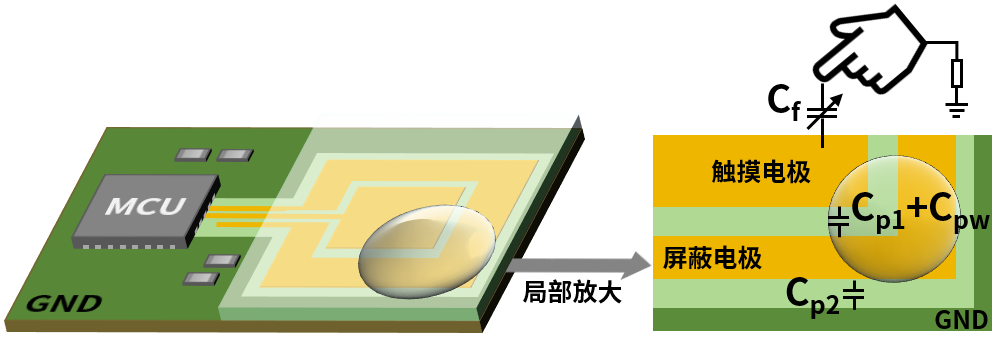

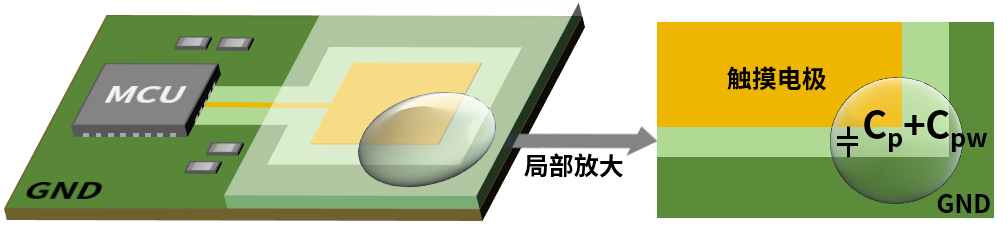

主动屏蔽技术可为自电容触摸按键提供一定的防水能力。未设置主动屏蔽时，由于水滴的介电常数远高于盖板材质，按键上的水滴会在电极寄生电容Cp上引入一个较大的增量Cpw，电容的变化趋势与手指触摸相同，容易导致按键误触发或触摸功能异常。

使用主动屏蔽后，由于触摸电极与屏蔽电极电压总是相等，水滴引入的电容增量Cpw不参与充放电过程，故不对检测造成影响。当手指触摸带水滴的按键时，电极与手指间的电容Cf参与充放电，因此触摸在有水环境中仍然能够识别。

滤波器和迟滞

MCU配套的触摸应用库通常会提供滤波器、迟滞等多种数据处理功能，以进一步增强按键抗干扰性能。

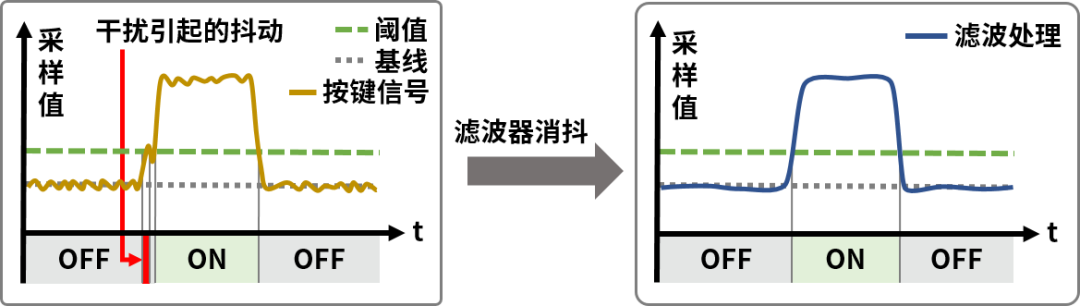

滤波器消抖

对原始数据进行滤波可以平滑波形，有助于消除信号抖动导致的按键误触发。

滤波器采样数据较多时，输出变化可能减缓，使按键响应速度下降。

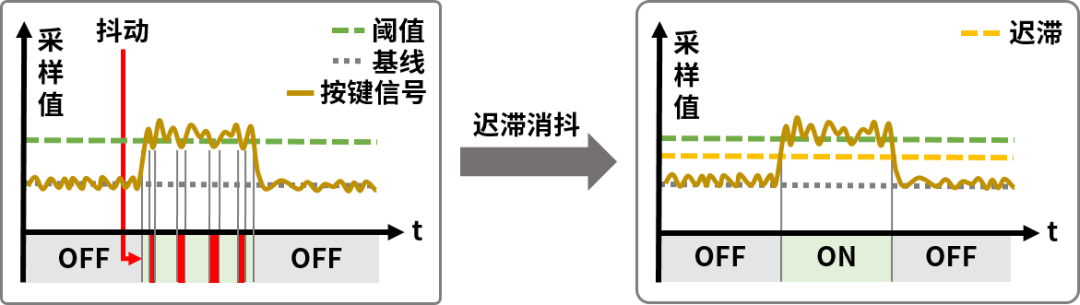

迟滞消抖

迟滞为按键的释放单独设置低于触发阈值的门限，可以有效防止电容变化量较小时可能出现的抖动。

动态基线更新

有时，触摸按键的电容会受环境湿度等因素影响，随天气、季节变化，使用时间较长的设备，电容还会受到材料老化的影响。对于上述情况，动态地、周期性地更新基线，可以提升任意时刻按键性能的一致性，从而保障触摸体验。

降低天线效应、GND屏蔽

触摸按键的走线具有天线效应，会从空间中接收有害的电磁干扰。因此，触摸按键的走线应尽量短，以削弱天线效应，增强按键抗干扰性。需要在触摸按键周围做GND屏蔽时，考虑到GND铺铜对寄生电容的贡献较为明显，为防止电容过大影响触摸检测，常使用网状GND铺铜。

图形化工具，简化触摸应用设计

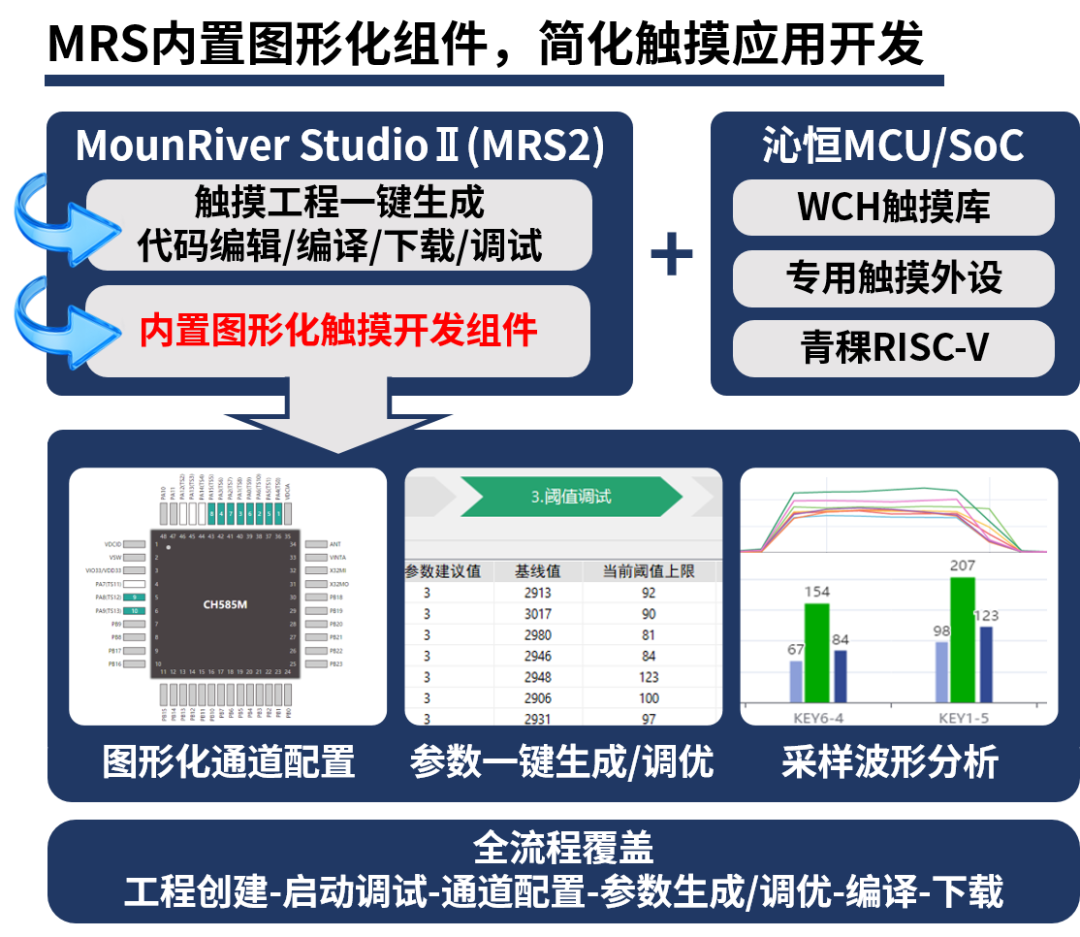

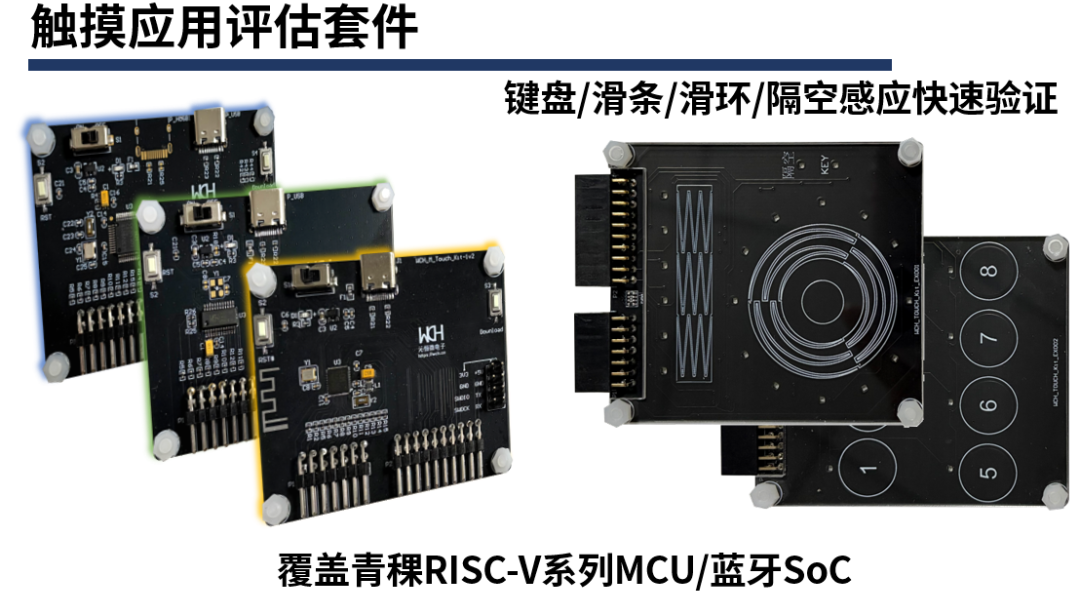

针对专业触摸应用，沁恒提供内置专用触摸外设的青稞RISC-V系列MCU/SoC芯片、WCH触摸库、集成开发环境MounRiver Studio Ⅱ（MRS2）、触摸评估套件等全套解决方案。其中，免费的集成开发环境MRS2可直接创建触摸项目工程，通过内置的图形化、自动化TouchKey触摸开发组件提供触摸通道配置、按键参数生成和校准、波形可视化调优等功能，大幅简化按键配置和调试过程，降低专业触摸应用的设计和开发难度。

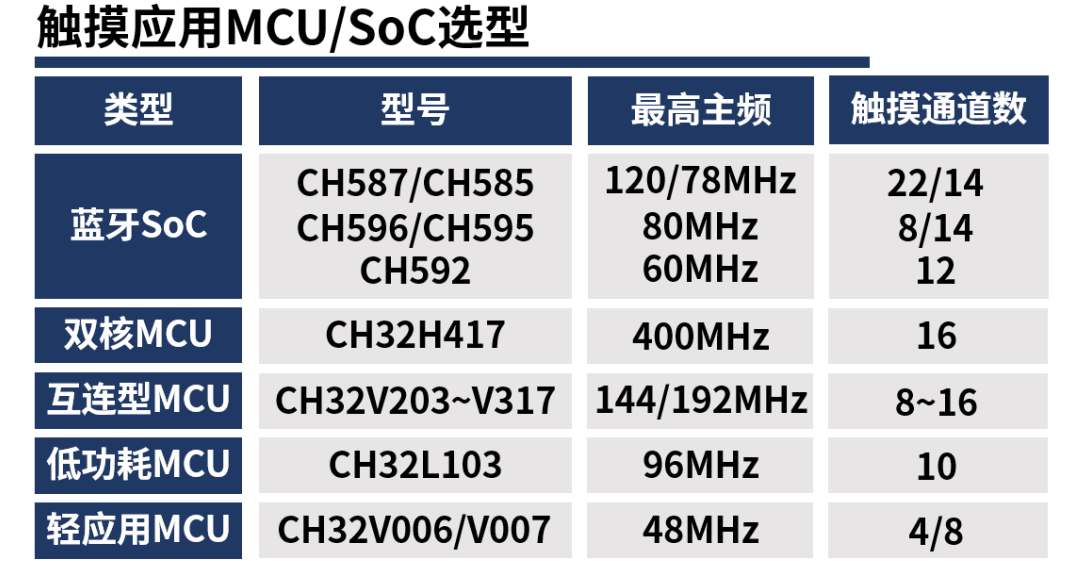

触摸应用MCU/SoC选型

自2015年起，沁恒便在MCU中集成自研触摸检测技术，经过十余年迭代打磨，目前青稞RISC-V系列MCU/SoC可提供防水级触摸等高级特性，支持过动态CS10V，在智控面板、便携设备、家电厨电中应用广泛。配套原生的触摸应用库和MRS2集成开发环境，沁恒MCU/SoC可快速实现高灵敏度、高可靠触摸方案设计，加速产品推向市场。
