工程名称：开源！自制一瓶电子海洋！

工程作者：hei_mao35

前言

小伙用256颗灯珠，做了个电子“海洋”！

该开源作品发布仅1天

就获得7K关注

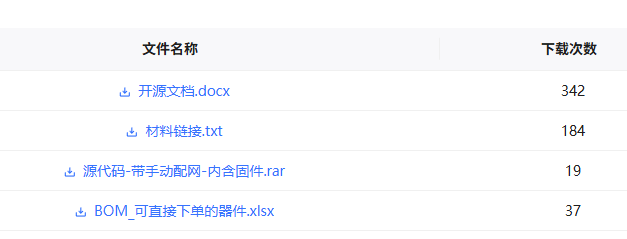

开源附件被下载300+次

这么受欢迎？！咱来围观一下！

瞅瞅它有啥功能？是咋设计的？有啥特别的？

*0***1

它有什么功能？

”

1

基于FLIP流体模拟算法制作

2

颜色/水位会随时间变化：比如正午时灯光是青色，午夜时灯光是绿色

3

低功耗：无操作15秒后自动熄灭

演示一下！

颜色变化演示：

休眠演示：

看功能，挺简单的样子啊！

硬件估计只需要一个灯板+控制板就能搞定，主要功夫还在软件层面？下面看看它的硬件、软件方案

*0***2

硬件设计方案

”

作者用嘉立创EDA设计了2块PCB板：

灯板

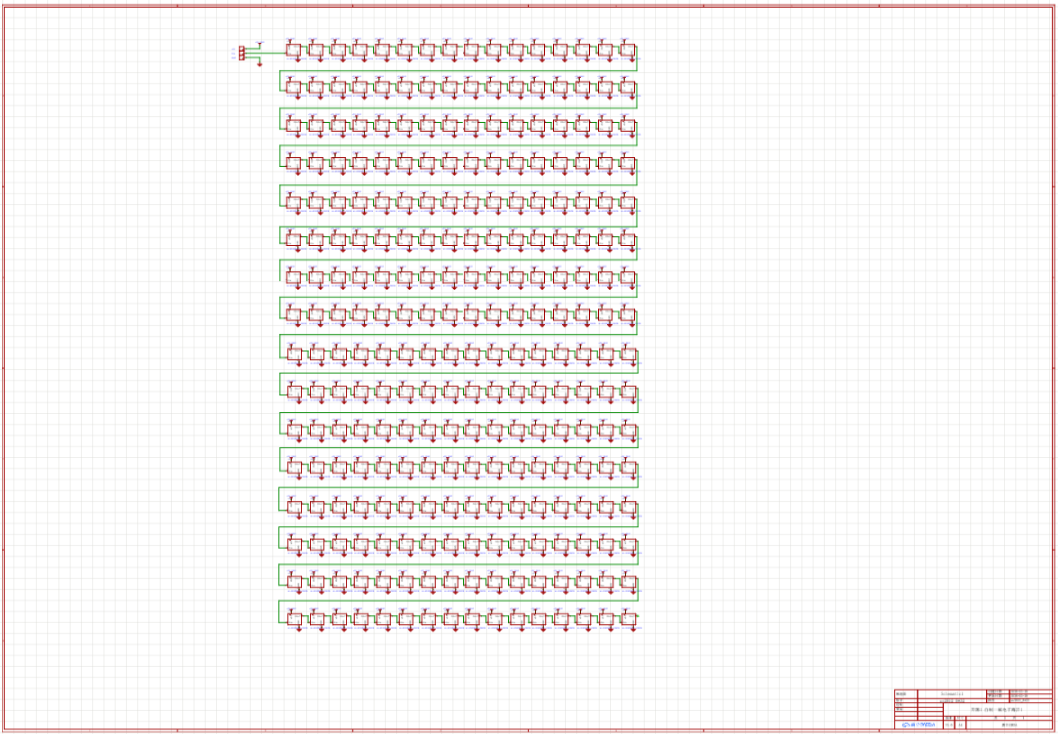

原理图

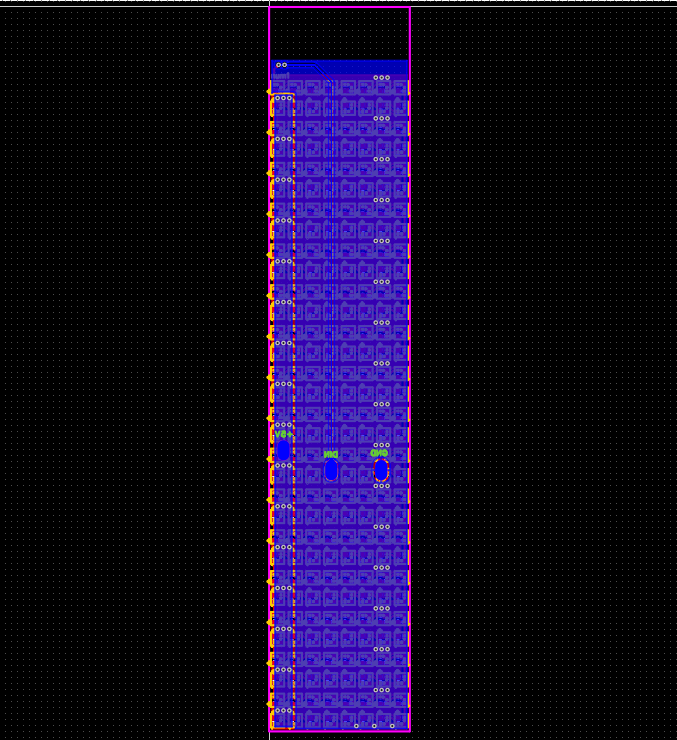

PCB图

主控板

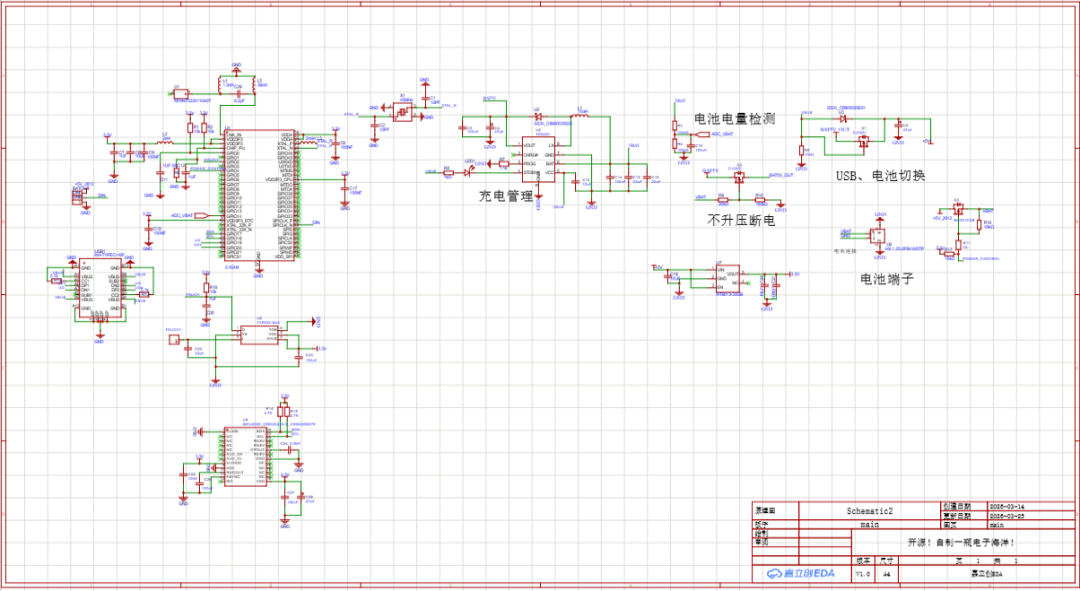

原理图

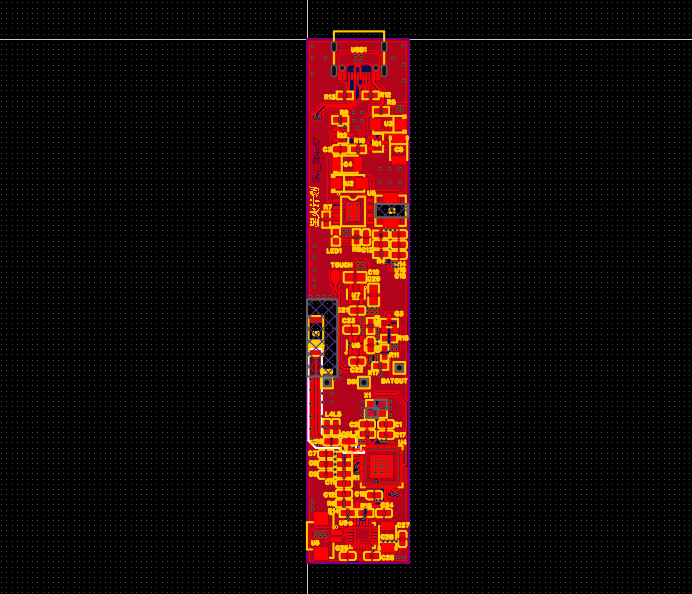

PCB图

硬件参数

1

尺寸：8*32，尺寸支持免费打样

2

灯珠：256个1010封装灯珠

3

主控：ESP32-S3

4

姿态传感器：mpu6050

5

电池：601235，300mah，厚度不超过6mm

6

透明管：关键词：pc包装管、线香管；尺寸：长100mm，外径19mm，内径18mm

7

铜箔胶带：用于触摸感应，尺寸随意购买即可，需要购买双面导电的胶带

*0***3

软件设计方案

”

软件已开源，想复刻的朋友可以直接参考原文，安装核心库，烧录固件。都很常规。

软件最有意思的地方，还是第4小节的“如何实现灯珠变色”以及“如何设置不同时间的水位变化”。

01

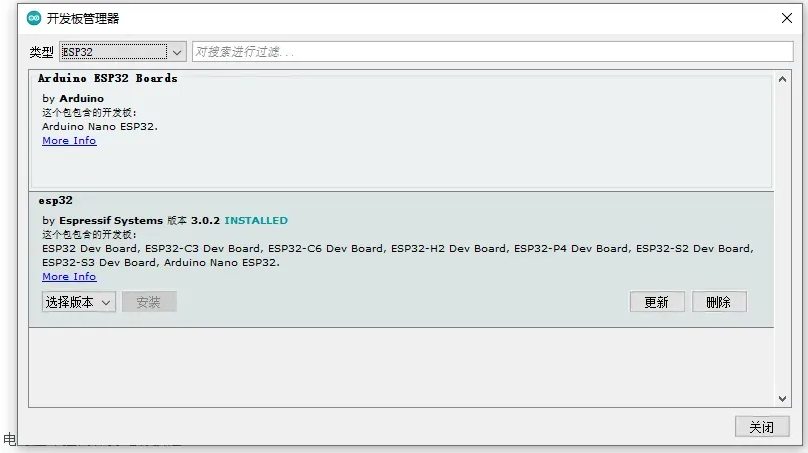

核心库的安装

我安装的版本是3.0.2。esp32核心库的3.0版本与2.0版本存在较大差异，请尽量安装3.x.x版本。


02

需要安装的驱动库

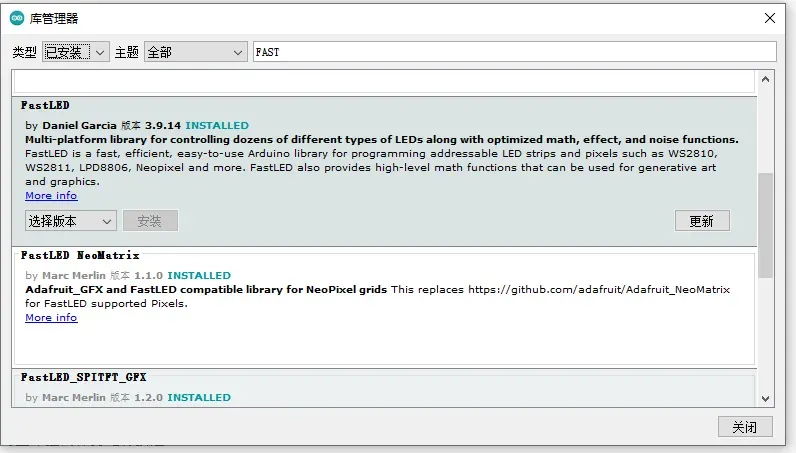

ws2812驱动库，使用FastLED库


03

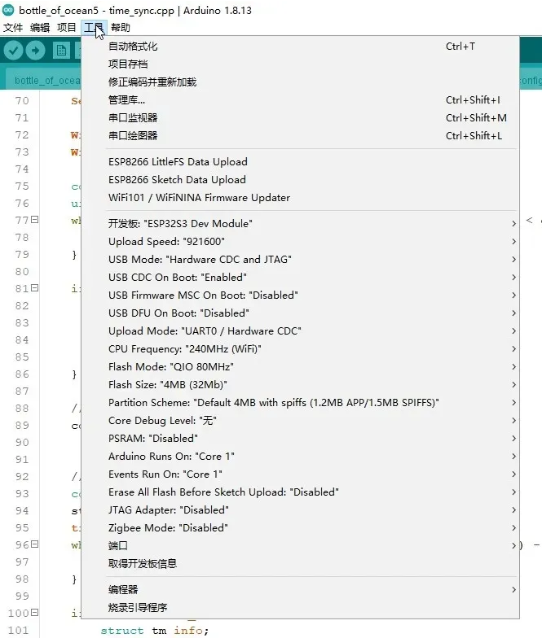

代码烧录注意

使用arduino ide烧录，我的工具栏设置如下


04

可自定义的内容

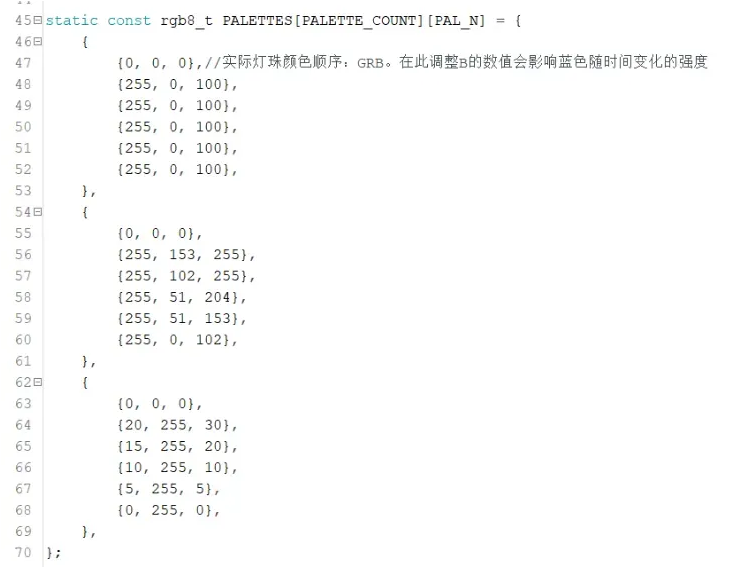

1：可修改灯珠颜色

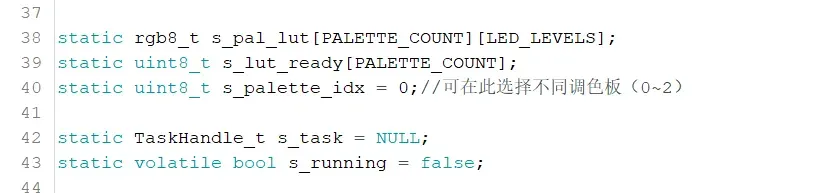

在water_sim.cpp文件夹中第40行的位置可选择调色板序号，有三种调色板可供选择(0~2)


在其下方可调整不同调色板的颜色


2：可修改最高潮和最低潮时的水位

通过主控获取时间，实现设置高潮和低潮时的水位

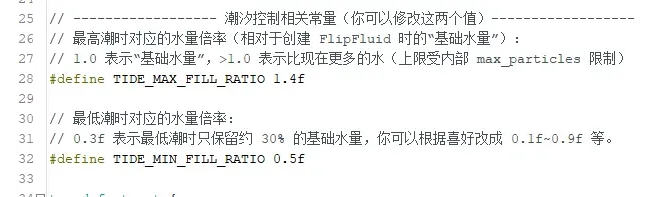

如何修改水位？

在water_sim.cpp文件夹中第25行的位置

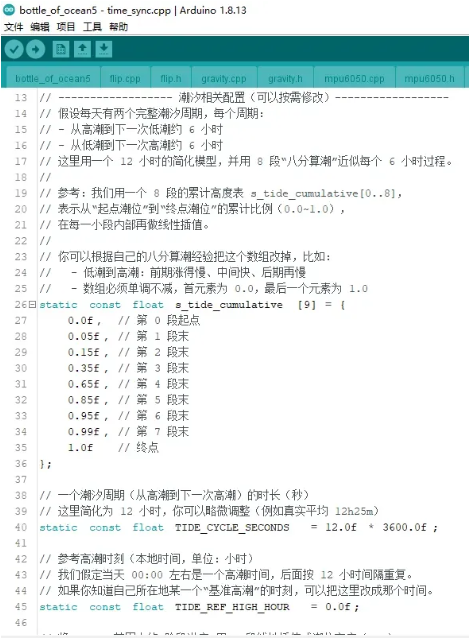

如何修改不同时间对应的水位？

在time_sync.cpp文件夹中第13行的位置


小编OS：如何让“简单”的作品有“灵魂”？或许你的作品，只差一个，这种看似简单的软件设计巧思

*0***4

结语

”

灯珠焊接强烈建议smt

手贴非常折磨并且极易失败！

开源网址

”

目前，项目已全开源！

开源网址：https://oshwhub.com/hei\_mao35/bottle\_of\_ocean
