大家好，我是记得诚。
图1蓝色框内是二极管钳位电路的一般结构，多见于芯片输入端。当然还有专门的开关二极管，如下图2红色框内所示。本文主要针对此类型的二极管电路做一些简单介绍。
图1：mcu内部IO结构处的保护二极管

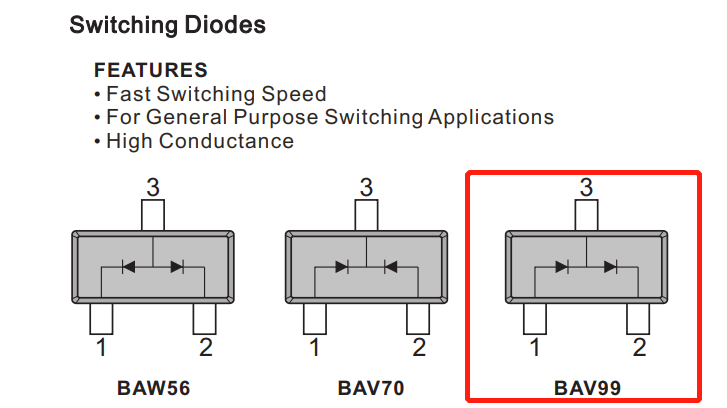

图2：常见的几种开关二极管
电路作用：实现二极管对异常电压的钳位作用，保护后级输入。
实现原理：下图3是用LTspice进行仿真的图形，D1和D2是肖特基二极管，正向导通压降Vf在0.7V左右。V1是电源，模拟单片机供电电源，V2是输入信号源。
当输入信号V2大于3.3+Vf时，肖特基二极管D1导通，此时OUT端电压被钳位在3.3+Vf，因此在4V左右；当输入信号V2小于Vf时，肖特基二极管D2导通，此时OUT端电压被钳位在-Vf，因此在-0.7V左右。

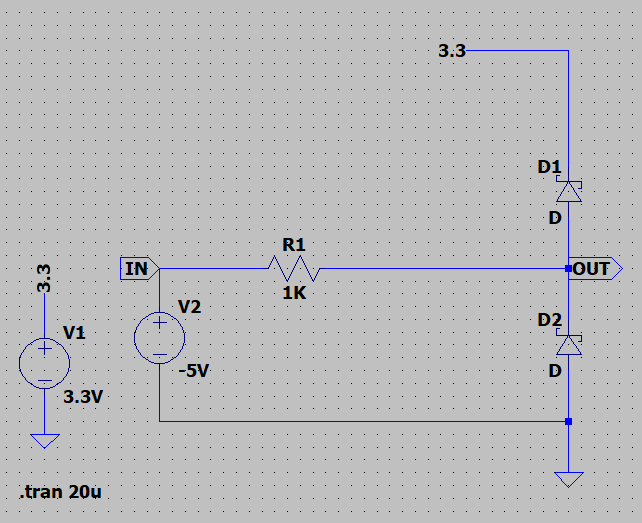

图3：LTspice仿真原理图
分别对如上两种方式仿真，结果如下图所示：可以看到V2=5V时，OUT端在3.95V左右，V2=-5V时，OUT端在690mV左右。

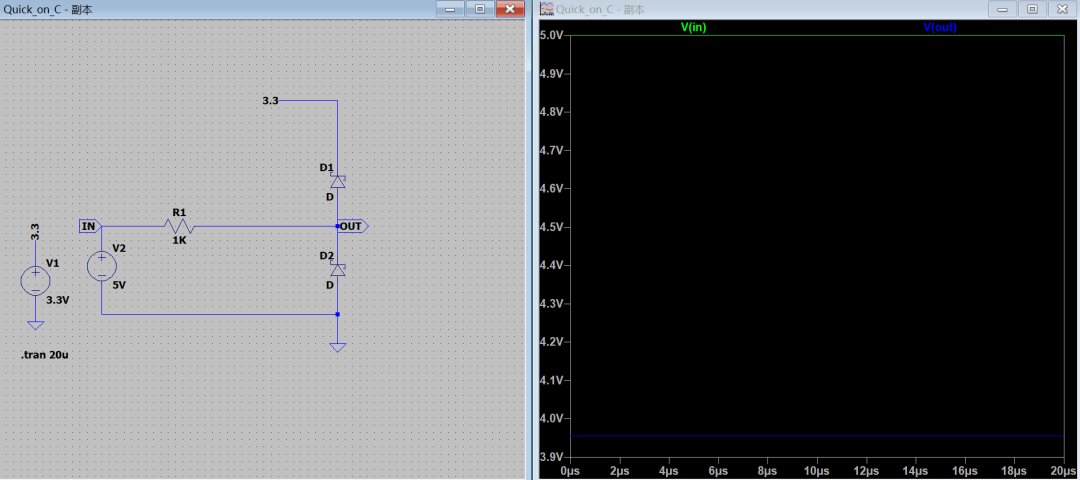

图4：输入信号源V2=5V时的仿真结果

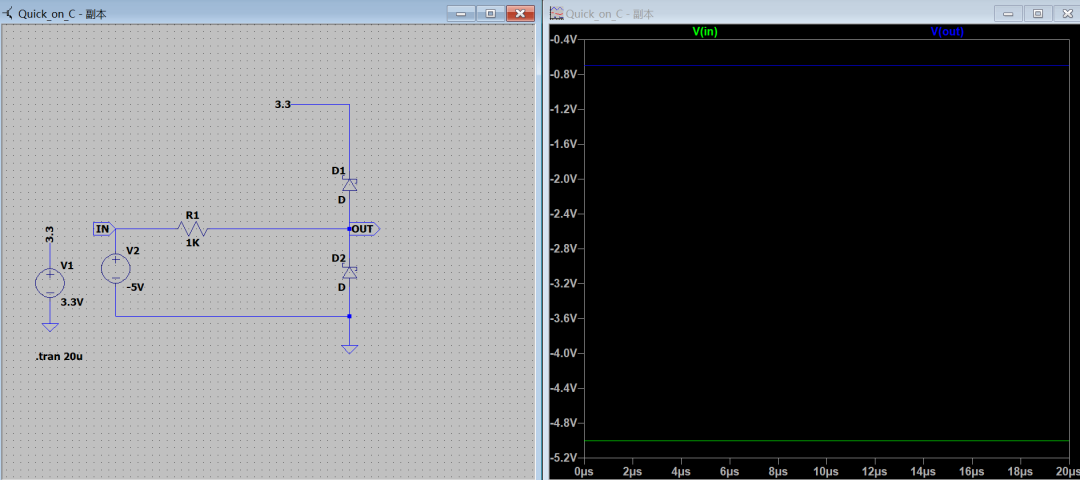

图5：输入信号源V2=-5V时的仿真结果
