新手看这里！用一个电路把数字电路开关速度拉到顶！

晶体管的开关速度主要受饱和效应制约。本文及配套演示介绍了Baker 钳位电路（Baker Clamp），可将2N3904晶体管的关断时间从 0.4 微秒缩短至 0.05 微秒。Baker 钳位是经典晶体管电路，能直观展示饱和晶体管内部的电荷存储机理；搭配肖特基二极管即可简易搭建。

新手常会陷入一个误区：认为晶体管数字开关速度由特征频率fT（电流增益带宽积）决定。举个例子，普通 2N3904 的 fT可达 300 兆赫兹（对应周期仅 0.003 微秒），但搭建简单开关电路后，实际速度会慢两个数量级。Baker 钳位能将速度提升约一个数量级，却依旧远达不到 fT对应的理论极限。这提醒我们：fT属于小信号参数，仅适用于晶体管线性放大区工作场景，不可与饱和 / 近饱和状态下的电荷存储动态特性混为一谈。补充说明：“小信号” 指器件工作在静态工作点附近。

而在数字开关电路中，静态工作点这一概念本身没有实际意义。

核心要点

1.采用BAT46 肖特基二极管搭配2N3904 晶体管，即可搭建可用的 Baker 钳位电路；

2.优势：大幅缩短晶体管关断时间；

3.取舍代价：晶体管工作在准饱和区，集射极电压VCE不再接近 0V，稳定在约 0.3V 直流（单颗肖特基二极管正向压降）。

Baker 钳位电路工作原理

Baker 钳位电路原理图见图 1，核心特征是在晶体管基极与集电极之间跨接一颗 BAT46 肖特基二极管。从基极电位分析电路工作逻辑，存在两种相互制衡的电压条件：

1.教材标准硅管发射结正向压降VBE约 0.6V 直流；

2.当集电极电压下降至足以让钳位二极管正向导通时，BAT46 开始分流，触发钳位作用；具体条件为：集射极电压VCE低于发射结压降减去一颗肖特基二极管正向压降。

综合两种条件可知：BAT46 二极管会分流本应让晶体管深度饱和的基极电流，使器件无法完全饱和导通；输出电平基本由肖特基管正向压降决定，负载端实际获得电压为电源电压\(V_S\)减去VCE。

相较于1N4148这类普通硅二极管，肖特基二极管优势显著：正向压降低，能让功率开关管获得更低的稳态VCE。

电路原理图

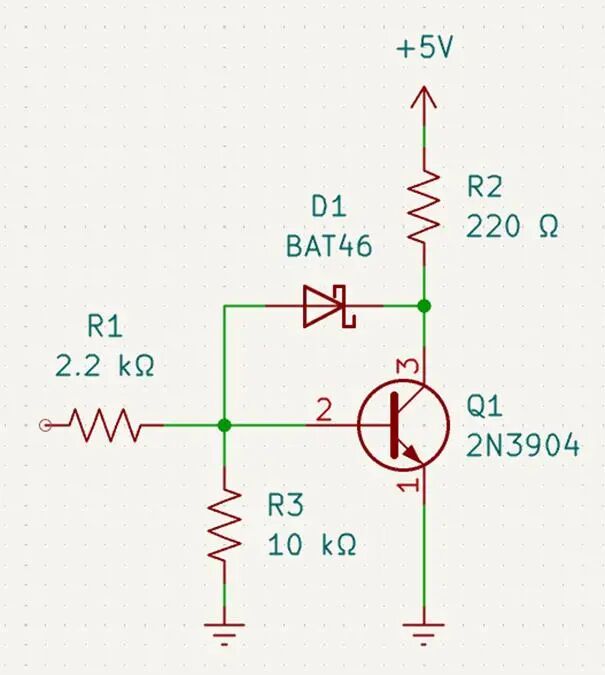

图 1：由 2N3904 晶体管与 BAT46 肖特基二极管构成的 Baker 钳位电路原理图

Baker 钳位属于反馈电路

Baker 钳位本质是反馈电路：晶体管集电极电压通过 BAT46 二极管反馈至基极。同时它属于非线性反馈，仅当二极管正向导通、VCE降至 1V 以内钳位阈值时，钳位机制才会生效。

和所有反馈电路一样，该电路存在振荡风险；但图中的面包板实测电路并未观测到波形振铃。

提升 2N3904 关断速度：饱和效应与肖特基钳位的实测效果

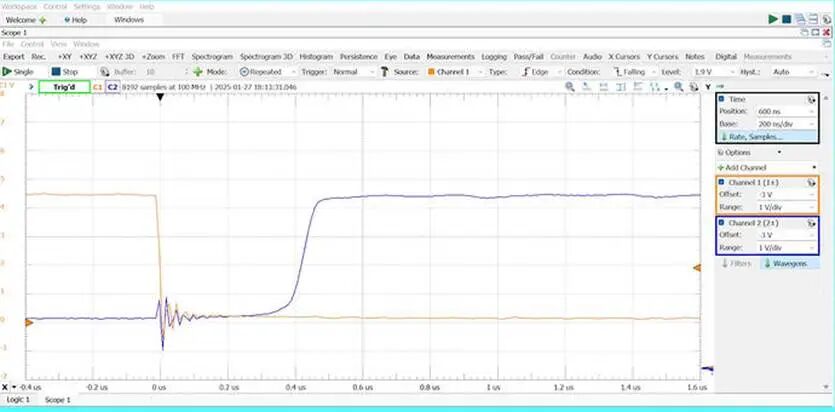

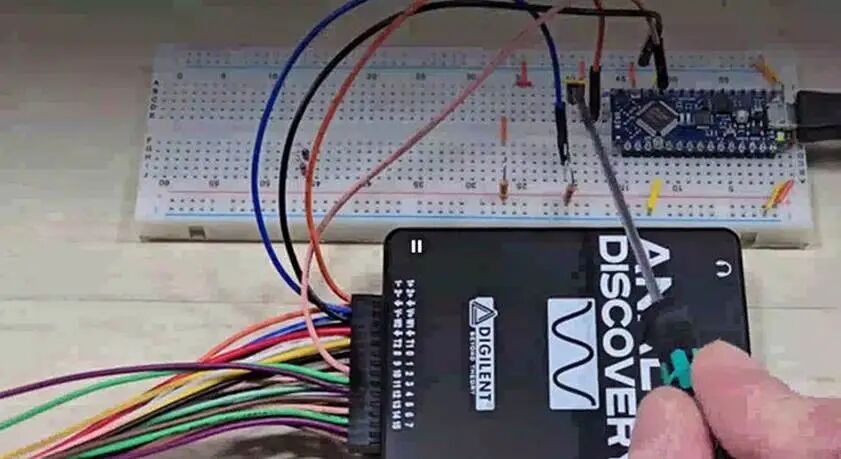

Baker 钳位电路：面包板搭建 2N3904 开关电路，搭配示波器实时采集波形。实测未加钳位时，2N3904 关断延迟约 0.4μs；接入Baker 钳位后，关断延迟降至 0.05μs。

Baker 钳位实现准饱和工作

无需深挖半导体底层理论也能理解：晶体管进入深度饱和时，基区会大量存储多余载流子电荷；器件关断前必须清空这些存储电荷，电荷泄放过程产生了开头观测到的 0.4μs 关断延迟。

Baker 钳位会限制晶体管进入深度饱和，大幅减少基区存储电荷量，因此关断速度显著提升。

结语

Baker 钳位是吃透晶体管开关特性的关键一环。若不曾见过这种临界准饱和工作状态，我们很难真正理解晶体管饱和与开关损耗的核心逻辑。
