在电子电路中，看似不起眼的保险丝，承担着非常明确的角色：在短路或过载发生时保护电路安全。本文将从基本概念出发，梳理保险丝的作用、工作原理及常见类型，帮您快速建立对这一基础器件的整体认识。

什么是保险丝？

保险丝是一种保护电路免受过大电流影响的小型器件。当发生短路或过载等故障时，保险丝会熔断，切断电流，防止损坏。

保险丝在电路安全和设备保护中具有至关重要的作用。我们可以想象两段并排的相同电路：

没有保险丝的电路一旦发生故障，就无法阻断。导线会过热，元件会损坏，甚至可能引发火灾。

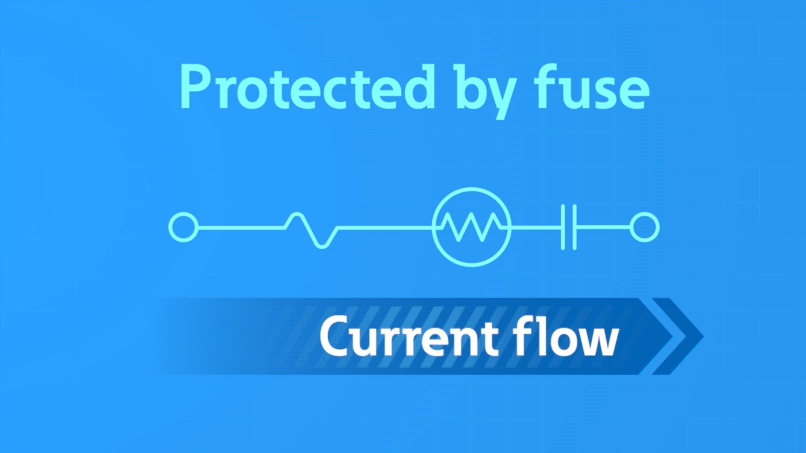

在有保险丝的电路中发生故障时，保险丝会瞬间熔断，切断电源，隔离过载部分，让其余部分完好无损。

通过对比可以看出，保险丝是一种经济高效、所有电子设计都需要的安全装置。它一般由熔体部分、电极部分和机架部分组成，其中熔体的几何形状和材料是影响保险丝熔断特性的关键因素。

保险丝是如何工作的？

保险丝的工作原理基于焦耳热效应

Q=I²Rt

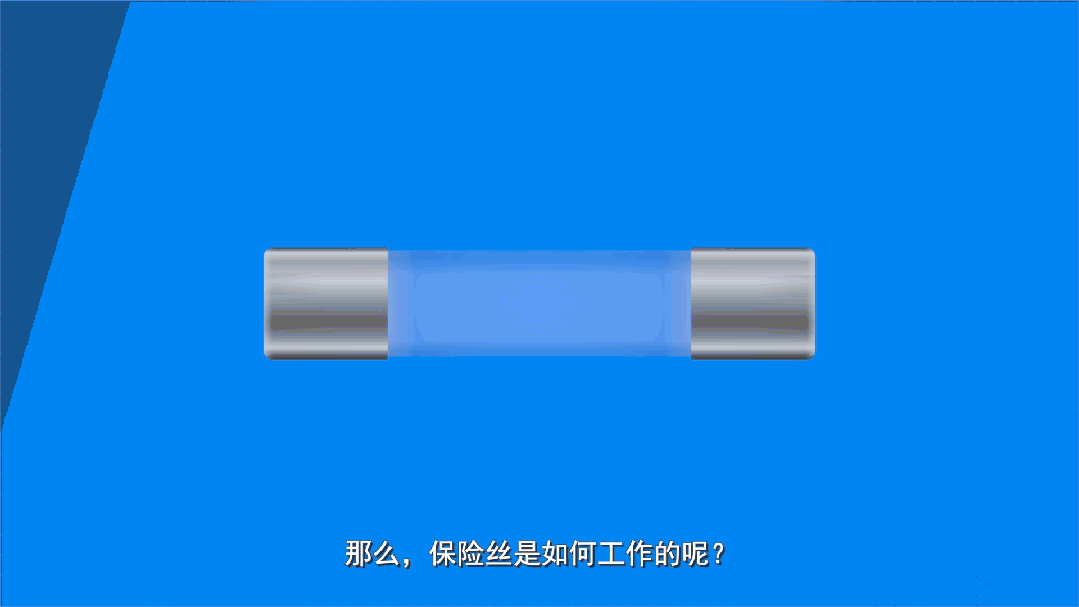

在一次性保险丝内部，有一条细金属片或金属丝，以玻璃或陶瓷管作为绝缘外壳。它在正常电流下可以导电，但当电流超过其额定值时，金属片会升温并熔化，形成开路，电流随之被切断。

保险丝有哪些常见类型？

根据结构形式的不同，一次保险丝主要可分为以下几类：

通孔保险丝通常为圆柱形或矩形，带有引脚，安装在电路板上。

表贴封装保险丝没有引脚，直接焊接在电路板表面。

管式保险丝呈圆柱形，常以玻璃或陶瓷管作为绝缘外壳，使用时插入保险丝座或卡扣。

高功率保险丝，也称螺栓固定式保险丝，结构通常为圆柱形，或带有螺栓连接的刀片式端子，用于承受高电压或大电流。这类保险丝广泛应用于电动汽车（EV）高压系统**以及**数据中心等高功率基础设施中。

保险丝的应用场景有哪些？

只要有电流流动的地方，就有保险丝。例如：

在电视、游戏机或手机内部，保险丝能够防止内部故障和火灾。

汽车里遍布保险丝，保护从前大灯到敏感车载电子系统在内的所有电路。

工业设备使用保险丝来保护电机、变压器和控制电路。

可再生能源系统连接到逆变器和电池时，也都由保险丝进行保护。

医疗设备（如呼吸机）中也配置了保险丝，用以保护设备和使用者。

伊顿拥有 100 多年的电路保护专业经验，其保险丝产品符合 UL, RoHS 等国际标准，能够为不同国家和地区用户提供可靠的解决方案，满足工业、运输、能源管理、云计算、医疗和消费类产品等应用场景的多样化需求。

应用场景：电动汽车

伊顿高压大电流 EV 保险丝具有多种封装方式、尺寸和电压电流选项，为电动汽车快充、车载充电机、加热器、交流压缩机、PDU 和 DC-DC 转换器等系统提供过流保护。

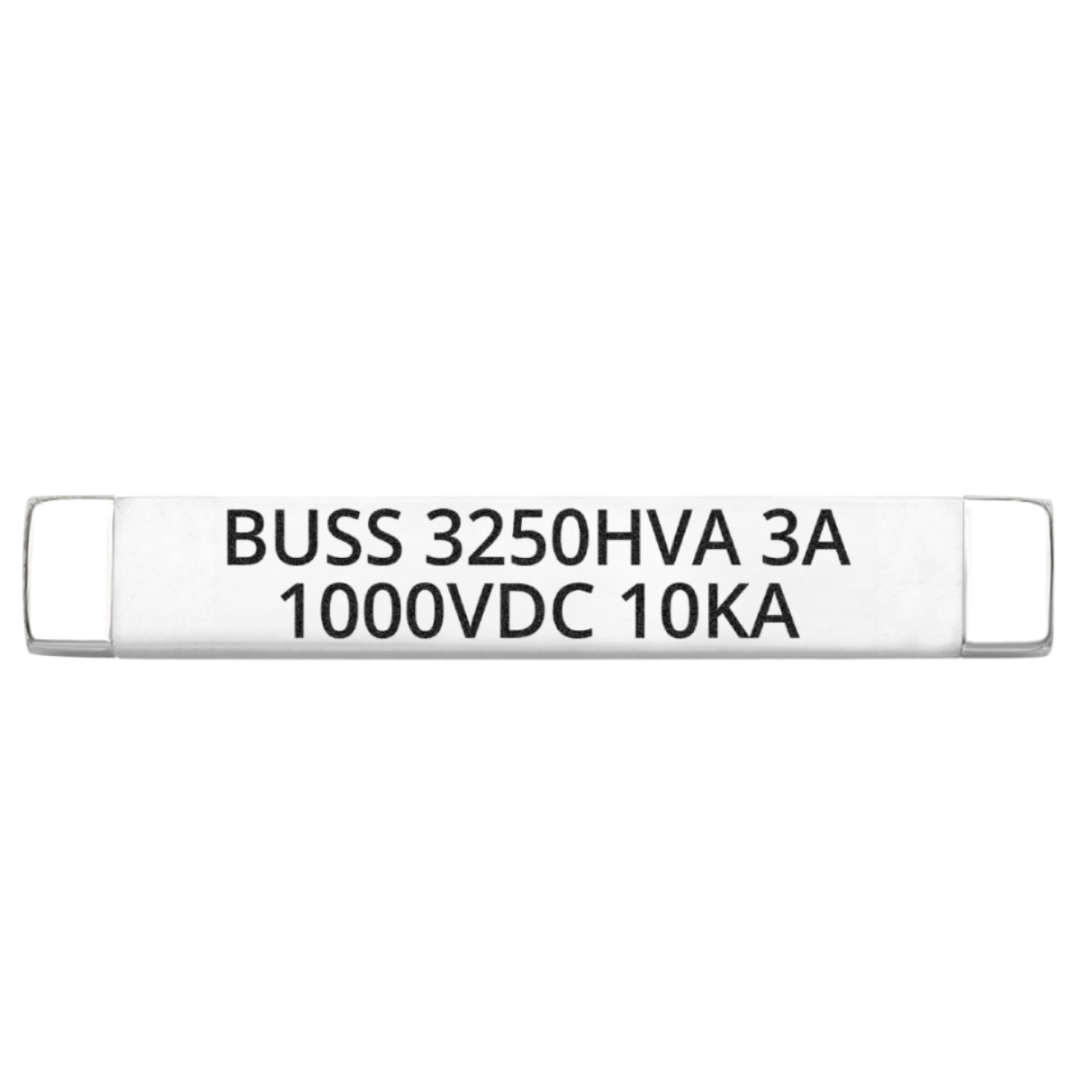

1000 V 3250HVA 表贴封装保险丝符合 AEC-Q200 / ISO8820 标准，适用于汽车充电系统、动力总成系统、DC-DC 电源转换、PDU 配电等高压组件。

AHCA 系列车规级高压陶瓷保险丝，符合 AEC-Q200 标准，具有快断性能，额定电压最高可达 500 V，额定电流可达 40 A，分断额定值高达 20 kA，有管式、径向引线式和 PCB 端子安装式三种选项，有助于电动汽车车载电源转换器、电机控制单元及充电站等场景防范高故障电流。

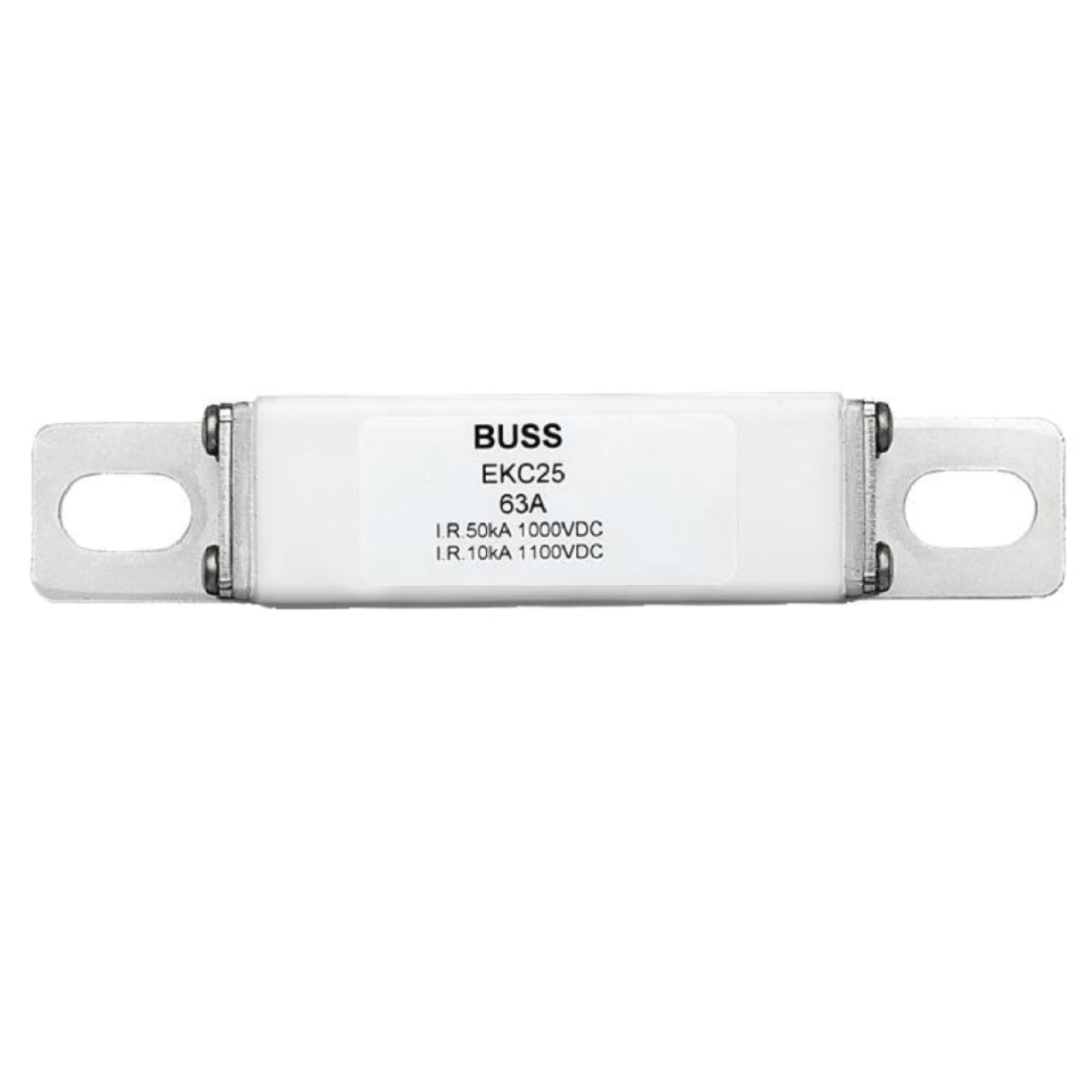

EKC25、EKM10 保险丝为电动汽车电源管理提供高压（高达 1000 V）直流过流保护。分断电流高达 50 kA，有螺栓固定和 PCB 多种端接方式，结构紧凑，便于集成到应用中。在直流快充充电桩应用中，这两款保险丝在交直流电源连接处，以大电流、快速熔断为输入和输出端提供过流保护，防止过载电流和短路情况发生。

应用场景：储能系统

伊顿快断保险丝产品为储能系统的电池、BMS 系统及其辅助电源等关键模块提供过流、瞬态过电压等保护，同时满足低功耗的需求。

在高压电池模块储能系统中，1245UMF SMD 快断保险丝，14 mm 高压保险丝，1145HV & 1350HV SMD 高压快断保险等产品，以大电流、宽工作温度、高分断能力等优势，为 BMS 系统电池管理、通信系统和传感提供保护。

3250HV 表贴封装保险丝可支持高达 1000 V 的直流电压，为储能系统高压配电箱、逆变器、汇流柜、电池管理系统等高压组件提供安全可靠的过电流保护。

应用场景：AI 数据中心

伊顿可为服务器、AI 数据中心 800 V - 12 V 一段式架构及800 V - 54 V - 12 V 两段式架构，提供多种保险丝产品，助力 800 V HVDC 供电架构落地。

1210HC 大电流砖式保险丝具有 50 A - 200 A 超高的电流承载能力，可在 125 Vdc 高电压下提供 10 kA 的高分断能力，为 AI 服务器，以及供电末端部署 800 V 转 54 V / 12 V DC - DC 电源模块提供电路保护，并以单一保险丝方案节省空间，有效提高系统散热性能。

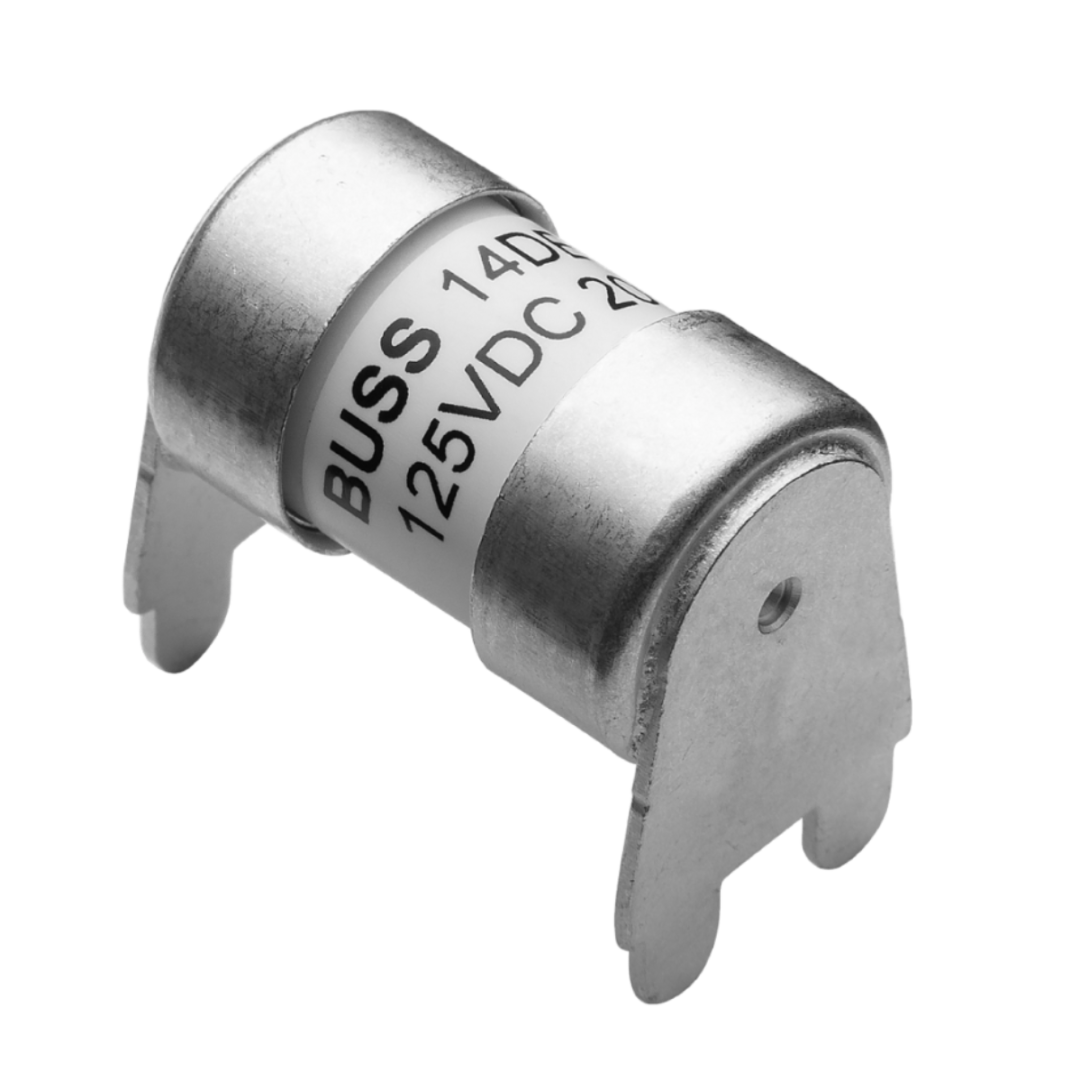

14DE 高断流容量保险丝专为 AI 服务器、数据中心、配电板（PDB）等高功率密度场景提供可靠的过流保护。额定电流覆盖 40 A 至 125 A，在 125 Vdc 高电压下具备 20 kA 的出色分断能力。直径 14 mm，支持螺栓固定式安装，使用 PCB 接线端子可在水平或垂直方向上灵活安装。

应用场景：工业设备

伊顿面向工业机器人、控制器、多功能一体机等工业设备推出的保险丝解决方案，以低导通电阻降低运行功耗，小型封装有助于减小电路板尺寸。

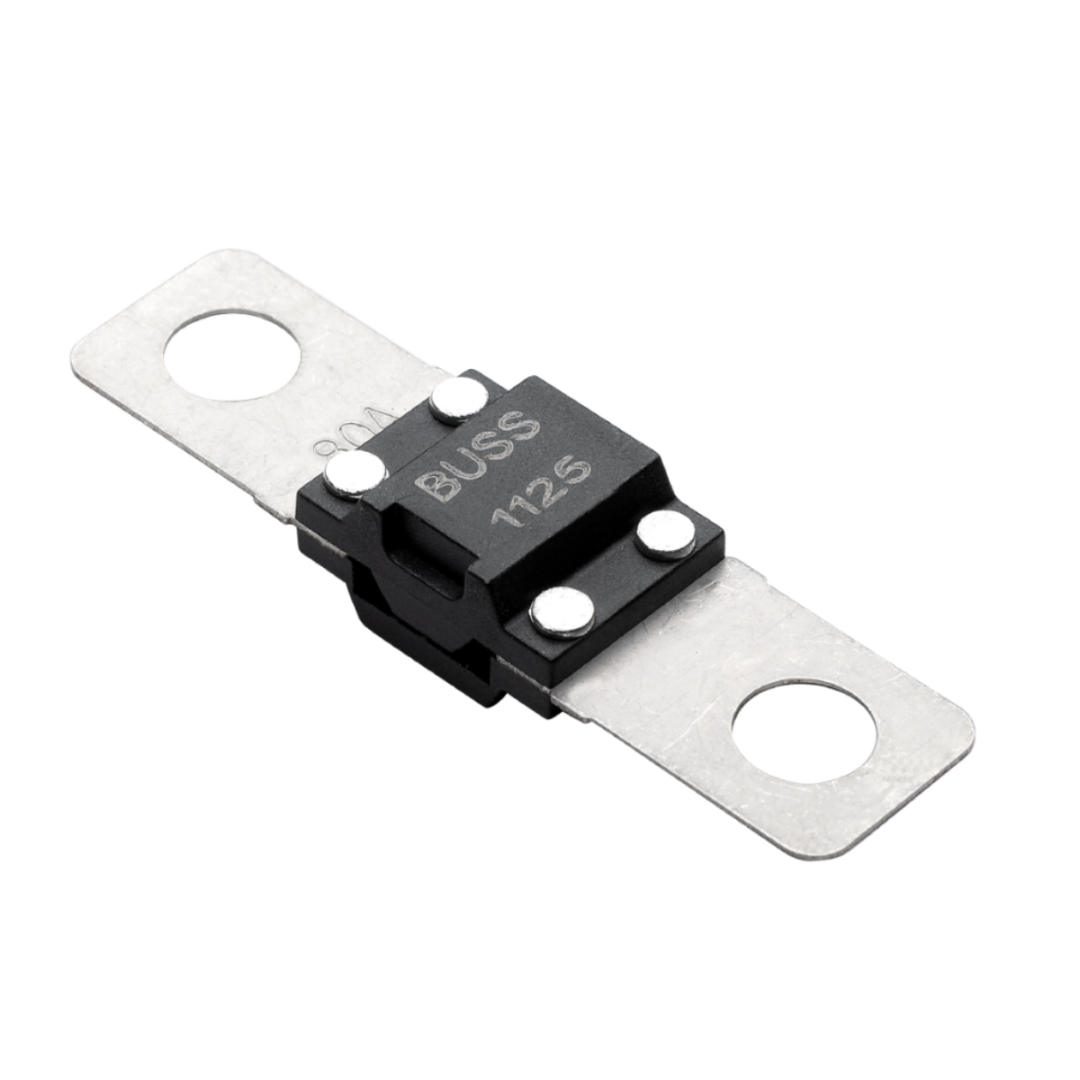

AMH/AMX 螺栓式保险丝额定电流高达 500 A，高分断能力可达 20 kA，针对工业设备运行下的大电流和瞬态电压进行保护，避免可能发生的过载、过压、短路等故障。

BAT1 螺栓固定式保险丝额定电压为 32 Vdc / 38 Vdc，塑料外壳阻燃等级符合 UL94 - HB（30 A - 40 A）、UL94 - V0（50 A - 200 A）标准，支持在 -40 ℃ 至 125 ℃ 宽温度范围内稳定工作。紧凑设计节省空间，适用于电动工具、UPS 不间断电源等高电流场景。
