您是否遇到过电子设备突然停止工作，随后又恢复正常运行？这很可能是自恢复保险丝在发挥作用。本文将从定义、原理、优势和典型应用，系统梳理自恢复保险丝的基本知识，为您的电子设备设计与元器件选型提供参考。

Q**1**

什么是自恢复保险丝

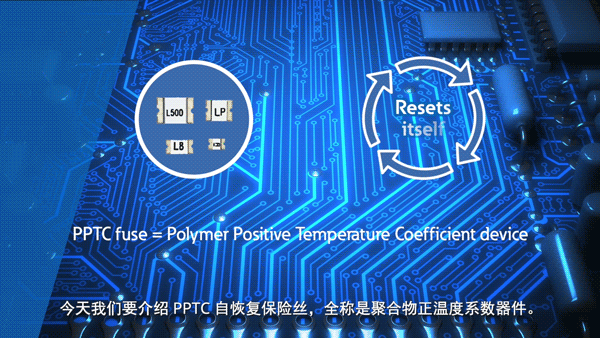

自恢复保险丝（PPTC，Polymer Positive Temperature Coefficient），全称是聚合物正温度系数器件，是一种基于高分子材料与导电颗粒复合而成的被动式过流保护元件。当设备电路出现过电流或短路故障时，自恢复保险丝会快速地从低电阻转变为高阻态，达到保护电路的目的。

不同于一次性保险丝，自恢复保险丝过载后能自动复位，故障消除后电路即可恢复，大幅提升使用的便利性和设备的耐用性。

Q**2**

自恢复保险丝是如何工作的

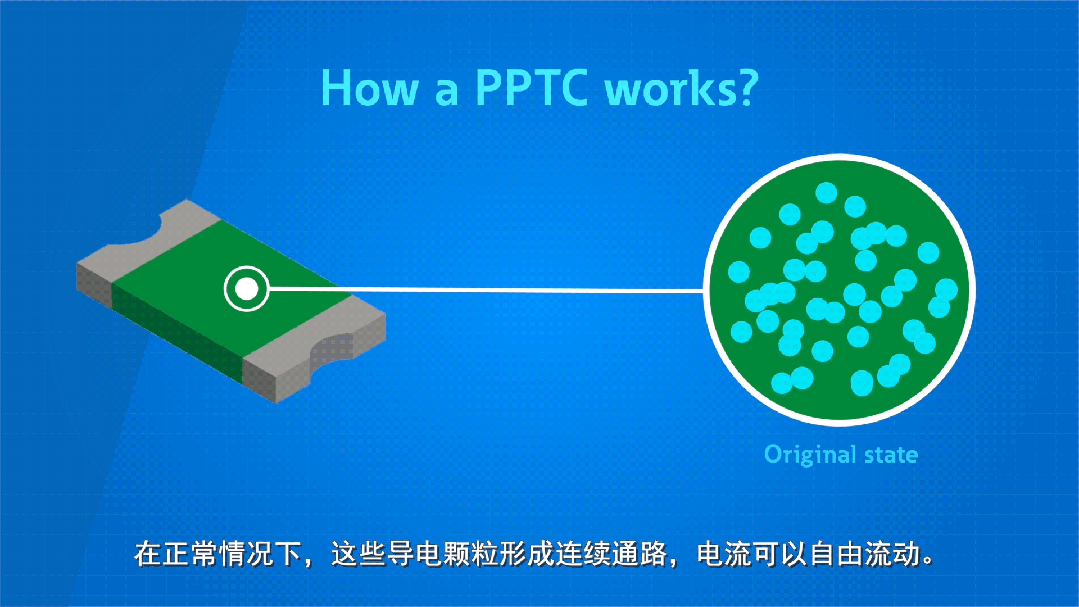

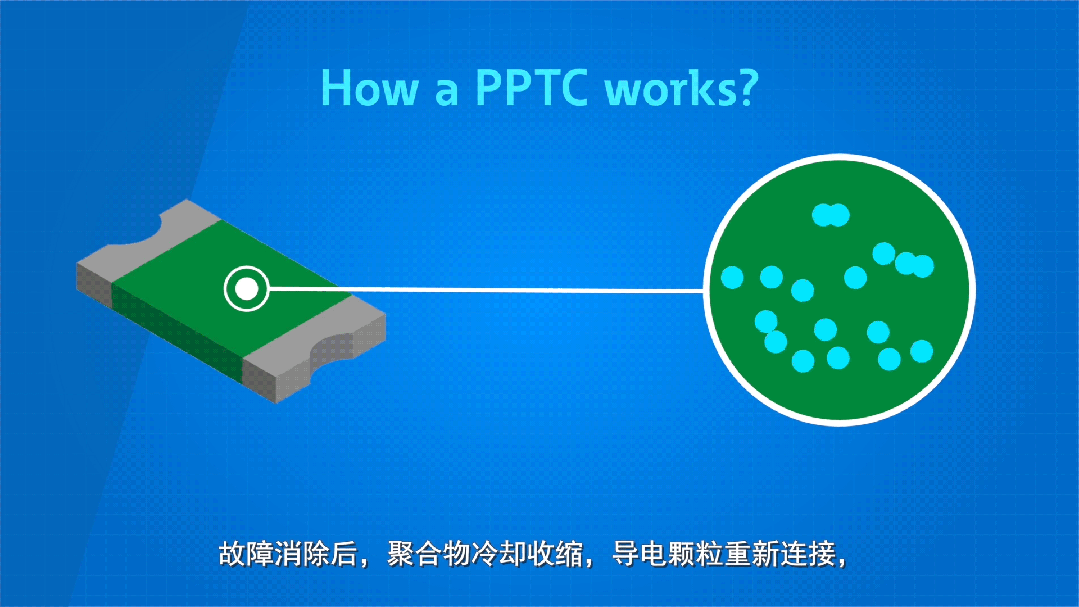

自恢复保险丝的工作原理是基于“聚合物热胀冷缩”与“导电通路通断”的协同作用，其内部为含导电颗粒的聚合物材料。

正常工作状态：导电颗粒形成连续通路，电流可以自由流动，且线路上流经自恢复保险丝元件的电流所产生的热量很小，在热能平衡状态下，电路正常工作且不会产生额外能耗。

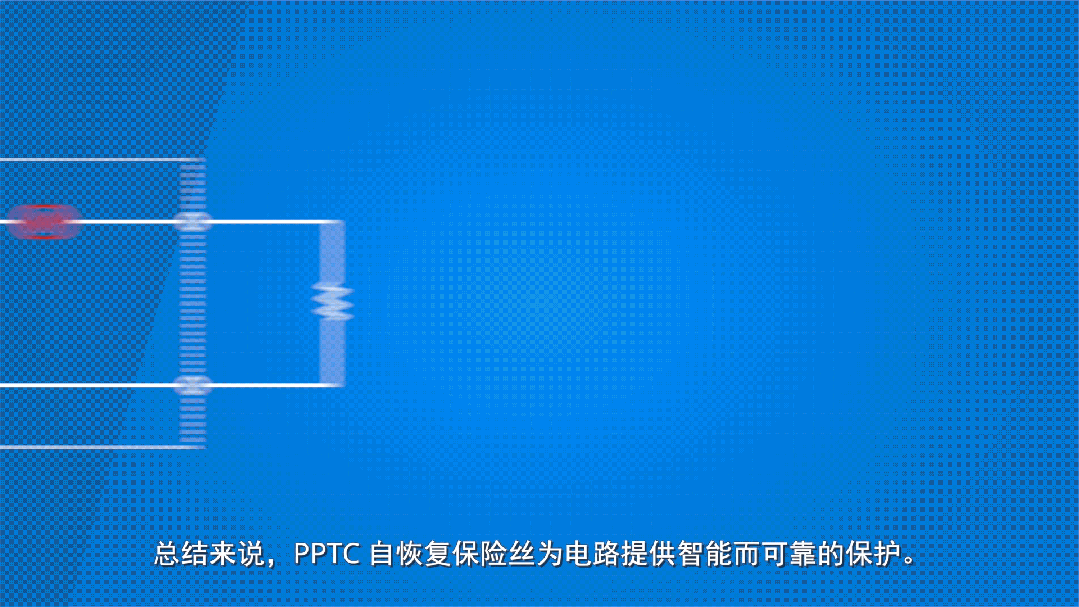

故障保护状态：当过量电流通过时，聚合物受热膨胀，颗粒连接被破坏，导电通路断裂，电阻持续升高，使得电路中的电流维持在极小的安全范围内，从而切断电流，保护电路。

自动复位状态：当关闭电源或故障消除后，聚合物冷却收缩，恢复至初始状态，导电颗粒重新连接，电阻回落至初始阻态，电流再次流动，电路恢复正常工作。PPTC 自动复位后，可以随时再次保护电路。

Q**3**

自恢复保险丝有哪些**应用优势**

自恢复保险丝凭借快速开断、自动复位、自锁运作、耐大电流、抗雷击等优势，有效减少停机时间和维护成本。同时小体积设计，更能适配体积紧凑的电子设备和封闭系统，提升电路设计的灵活性，满足设备长期稳定运行的需求。应用领域广泛：

USB 接口保护：意外短路时，PPTC 可立即触发保护，暂时切断电流。而如果采用一次性保险丝，接口就会彻底报废，必须更换保险丝。

LED 照明系统：有效抑制电流浪涌，防止 LED 灯珠过流、过温出现永久性损坏，延长使用寿命。

小型马达：适配可能出现短暂堵转、过载的小型马达，避免电机线圈因过流烧毁，保障电机稳定运行。

网络路由器：应用于网络路由器等需要 24 小时不间断运行的设备中，无需人工巡检更换，降低运维成本。

高端设备保护：在电池管理系统、汽车电子、医疗器械等对可靠性要求较高的领域，可提供稳定的过流保护。

另外，PPTC 自恢复保险丝常与 TVS 二极管等元器件配合使用，可实现对电流和电压冲击的全面保护，尤其适用于电源入口、通信端口等易受冲击的电路节点，大幅提升设备的抗干扰能力与可靠性。

伊顿 PPTC 自恢复保险丝

伊顿拥有 100 多年的电路保护专业经验，其 PPTC 自恢复保险丝产品均采用优质聚合物基材与精密制造工艺，涵盖表贴、通孔等多种封装类型，具有高温耐受能力强、低电阻和快速脱扣等性能，符合 UL, cURus, TUV, RoHS 等国际标准，可为全球汽车、工业、消费电子、医疗等多行业提供稳定、可靠的过流保护解决方案，助力设备实现小型化、节能化设计。

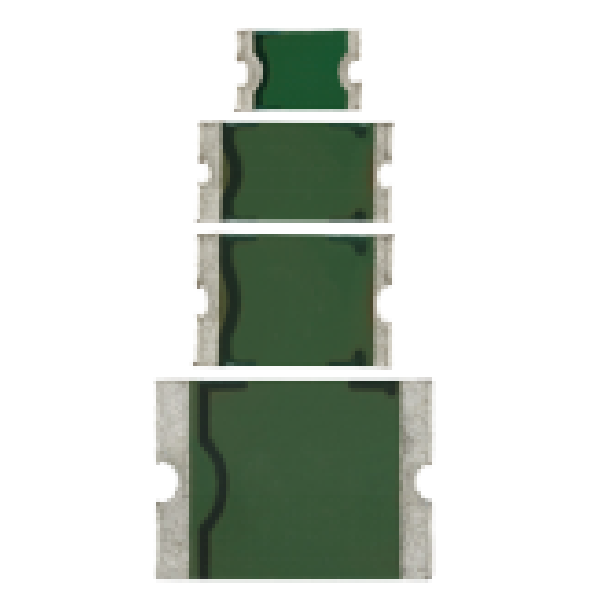

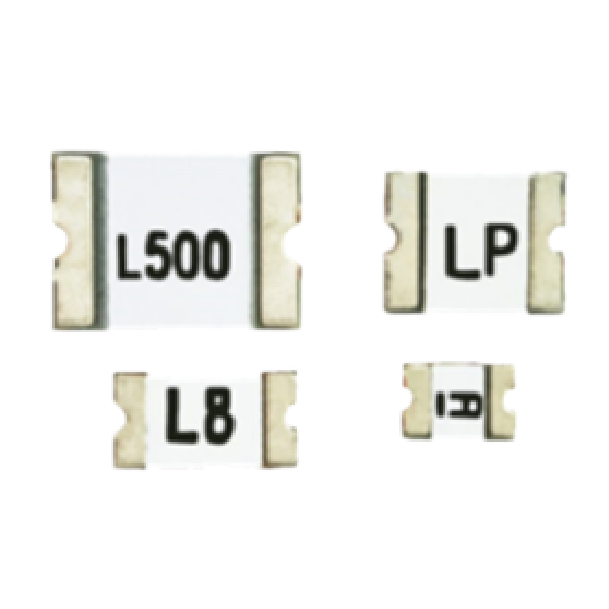

伊顿 PTSLR 自恢复保险丝

采用表贴封装，初始电阻仅为 1 mΩ，实现快速跳闸的同时，可降低设备能耗。产品在故障状态下可将电流维持在 0.5 A 至 7.5 A，在 8 Vdc 电压下可分断 50 A 的故障电流，具备强大的耐冲击能力，为设备提供过流和过温保护。该系列产品封装尺寸丰富，提供 0603、0805、1206、1210 和 1812 五种规格。

应用场景：充电电池组、USB 端口、小型直流电机，以及固态硬盘 PMIC 电源管理等。

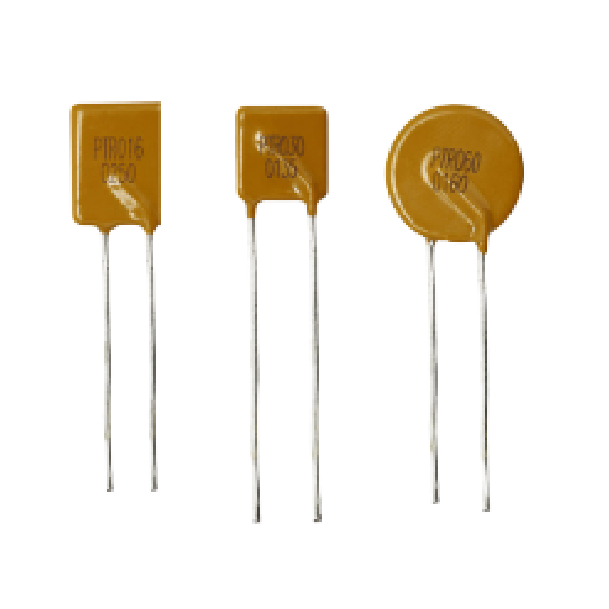

伊顿 PTR 自恢复保险丝

PTR 系列为通孔自恢复保险丝，具有快速脱扣、低电阻、散热性能优异等特点，有多种型号可选。额定电压覆盖 16 V-60 V，额定电流值为 0.9 A-3.75 A，最大故障电流可达 100 A，可应对高电流场景的过流保护需求。

应用场景：电池包、医疗设备、家电、通信设备、工业物联网、电脑等。

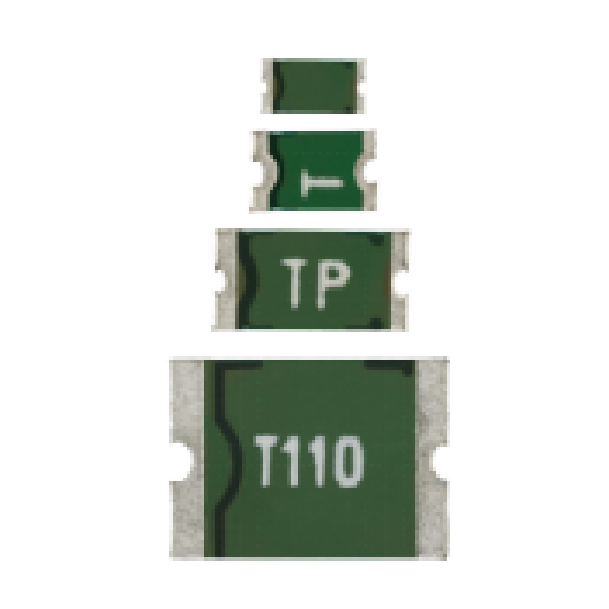

伊顿 PTS 自恢复保险丝

PTS 系列为通用性表贴自恢复保险丝，适配各类直流电应用场景。提供 0603、0805、1206、1812 多种封装尺寸，适配不同体积的电子设备，额定电压覆盖 6-60 Vdc，最大可承载 100 A 故障电流，保持电流范围为 0.04-3 A，可有效防止设备因过流、短路出现损坏。

应用场景：USB 闪存、硬盘驱动器、IAD（综合接入设备）和 ONT （光猫）等通信接入设备、可穿戴设备、电池系统、工业控制设备、医疗设备电源输入等。

伊顿 PTSA 自恢复保险丝

该系列产品是汽车控制电路的理想选择，严格符合 AEC-Q 200 车规标准。额定电流覆盖 100 mA – 2.6 A，额定电压范围为 13.2 Vdc – 60 Vdc，可提供 0805、1206、1210、1812 四种表贴封装类型，适配印刷电路板（PCB）安装。在 125 ℃ 高温下保持电流范围为 100 mA-500 mA，可精准控制电机、继电器等负载驱动的工作状态。

应用场景：汽车信息娱乐系统、雷达、车灯、车窗、电动座椅、门锁、雨刷、车载充电机等车载部件的驱动电路。

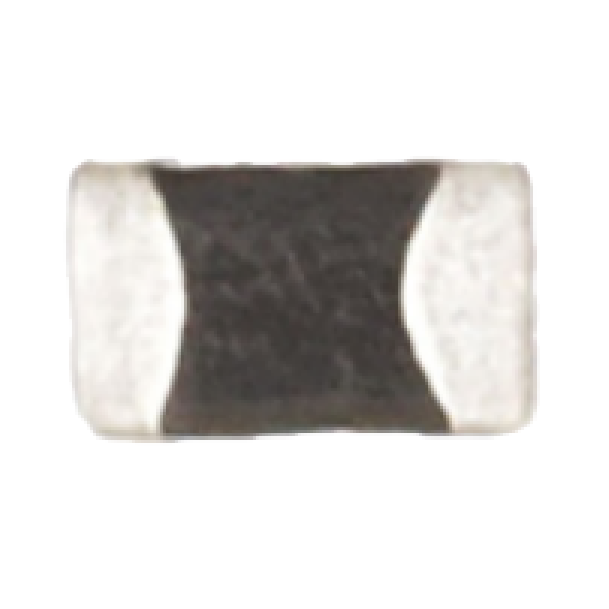

伊顿 PTC 表贴封装热敏电阻
