电子元器件必备知识 | TVS二极管的定义、原理、类型和应用优势

一次静电冲击所产生的浪涌，足以瞬间损坏敏感的电子器件。因此，电子设备必须合理设计浪涌防护电路。本文将带您了解一种能抵御电压或电流尖峰的技术——TVS二极管。

0**1**

什么是TVS二极管？

TVS（Transient Voltage Suppressors）全称为瞬态电压抑制器，又称雪崩击穿二极管，是一种专门抑制电路中瞬态过电压的浪涌保护元件。当电路遭遇突发的浪涌或瞬态电压尖峰时，TVS二极管会吸收并分流多余能量，将电压钳位在安全范围内，从而保护元器件。

0**2**

TVS二极管工作原理是什么？

TVS二极管通常安装在电源输入或信号端口等容易受到浪涌冲击的位置，如同电路中的“泄压阀”。

其工作原理基于PN结的雪崩击穿效应：

正常状态：当电路正常工作时，电源电压不超过TVS二极管的最高工作电压，此时TVS二极管处于关闭状态，不影响电路正常工作。

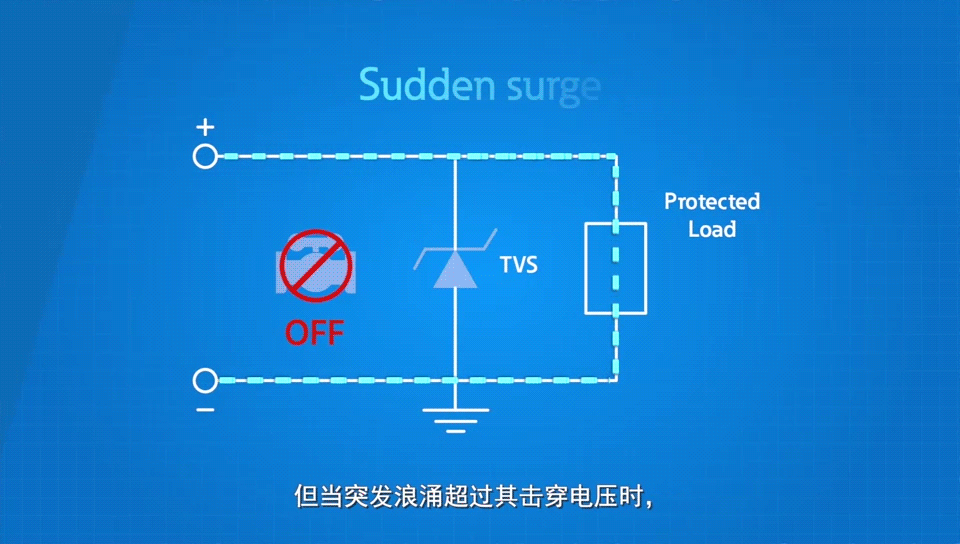

击穿状态：当突发浪涌超过TVS二极管击穿电压时，TVS二极管瞬间进入雪崩击穿区，形成低阻通路，将多余电流直接分流到地线。浪涌能量被TVS二极管吸收并转化为热能，从而将线路电压钳制在安全的钳位电压（VC）水平。

恢复状态：当浪涌消退、电压恢复正常后，TVS二极管会自动复位，恢复高阻态。

03

TVS二极管有哪些类型？

TVS二极管主要分为两种类型：

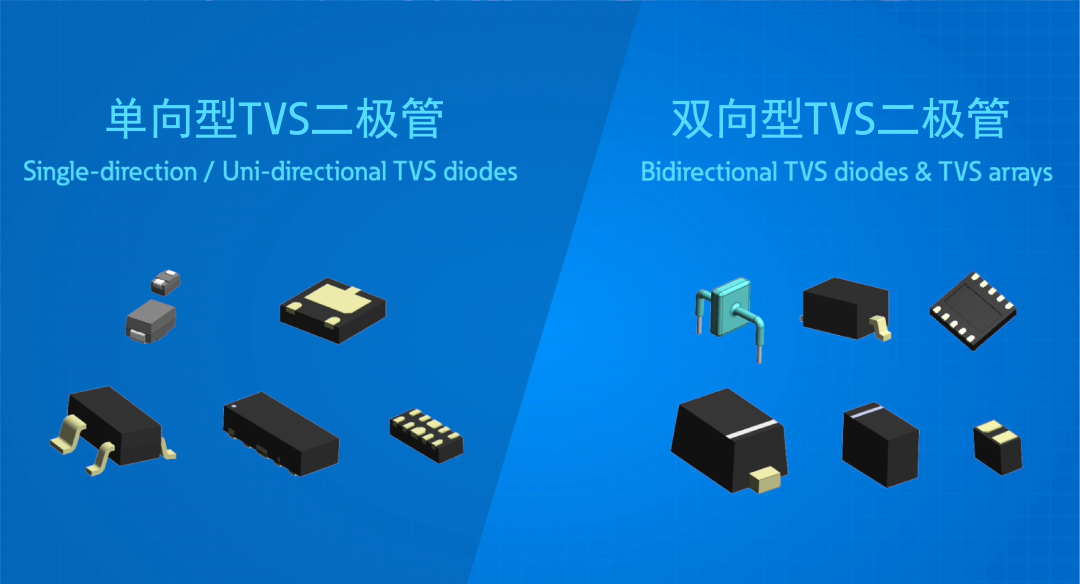

单向型TVS二极管：仅对单一极性的瞬态过压进行抑制，通常用于直流电路或极性确定的信号线，抵御正向电压尖峰。

双向型TVS二极管：可对正反两个方向的瞬态脉冲进行吸收，适用于交流电路或差分信号线，同时钳位正向和负向瞬态电压。

此外，还有TVS阵列，可同时保护多线接口。

04

TVS二极管有哪些应用优势？

在USB接口、以太网端口、电池供电设备、工业I/O，以及汽车ECU等可能出现快速电压尖峰的地方，TVS二极管都发挥着重要作用。主要优势包括：

反应速度极快，能在纳秒级时间内响应瞬态过电压。

具备承受高浪涌电流的能力。

浪涌期间能将电压钳位在相对较低的水平。

成本低、寿命长、体积小，电路保护可靠性高。

TVS二极管常与其他保护元件配合使用，为电子设备提供多层防护。例如，与保险丝搭配：保险丝在持续过载时会跳闸或熔断，而TVS二极管则在瞬间高压浪涌出现时迅速吸收并分流电流，同时防护短时瞬态故障和长时过载故障。
