最近要学会HFSS这个软件仿真谐振器。
注意点：
- 安装软件路径不能包含中文名字。
- 按F键是选择面
- 按O键是选择体
- Ctrl+D让物体适中显示

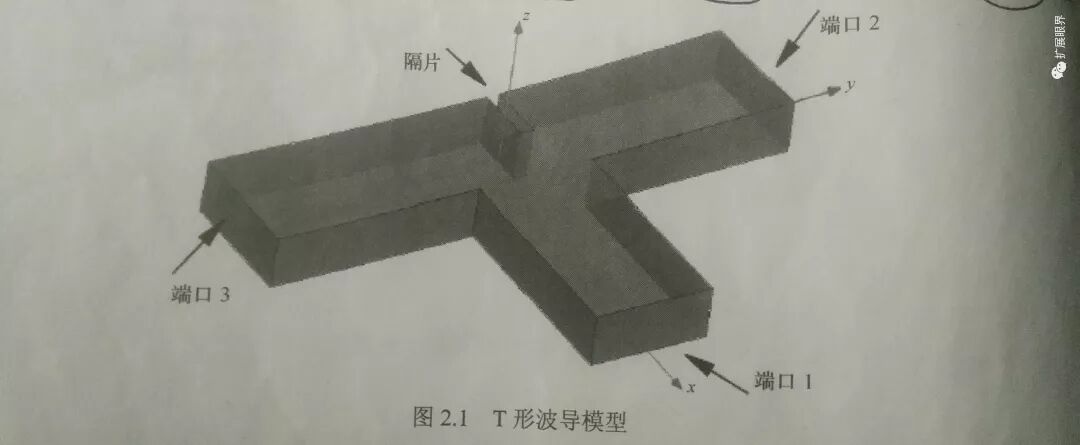

首先是设计一个T形波导，
端口1为信号输入，端口2和端口3为信号输出端口，通过改变隔片的位置可以改变端口1到端口2和端口3的传输功率和端口1的反射功率。
- 新建工程
选择求解类型为Solution
单位等
- 创建T形波导模型（设置参数）
- 设置波端口激励
复制长方体，合并，创建隔片，减法等操作

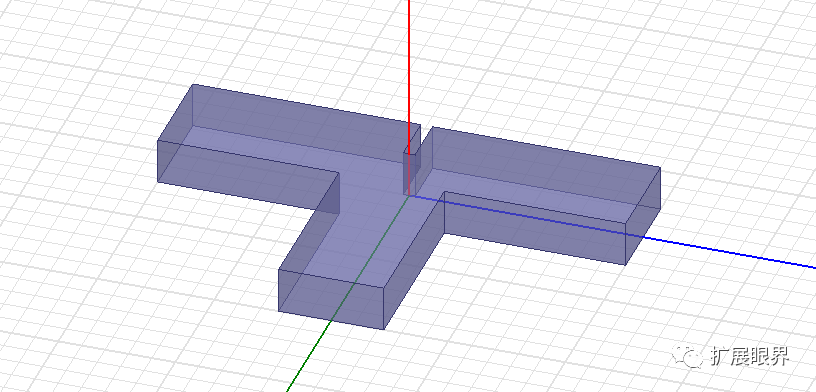

设置完就如上图所示
其次是扫频参数设计

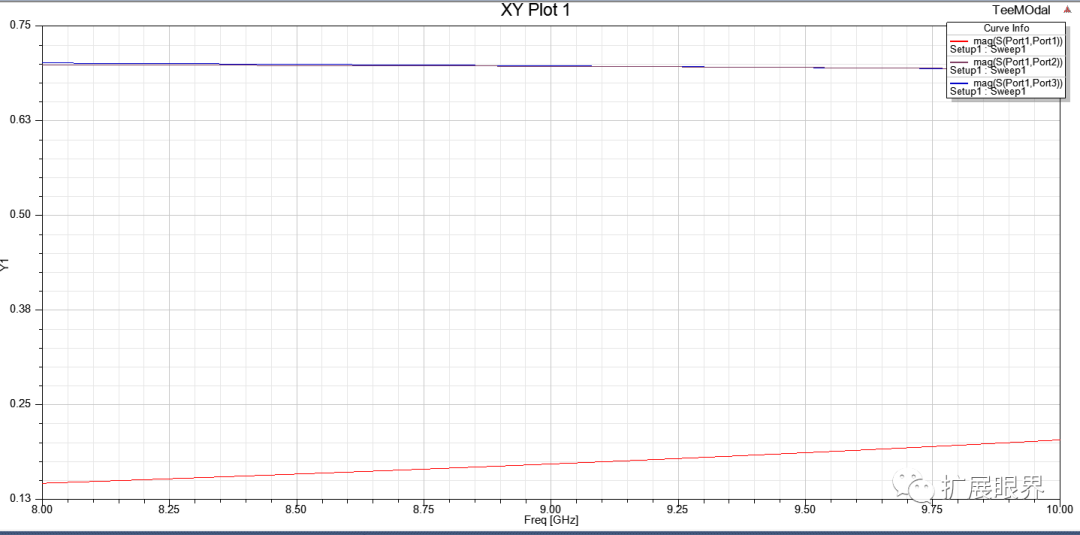

S形参数随幅度变化曲线

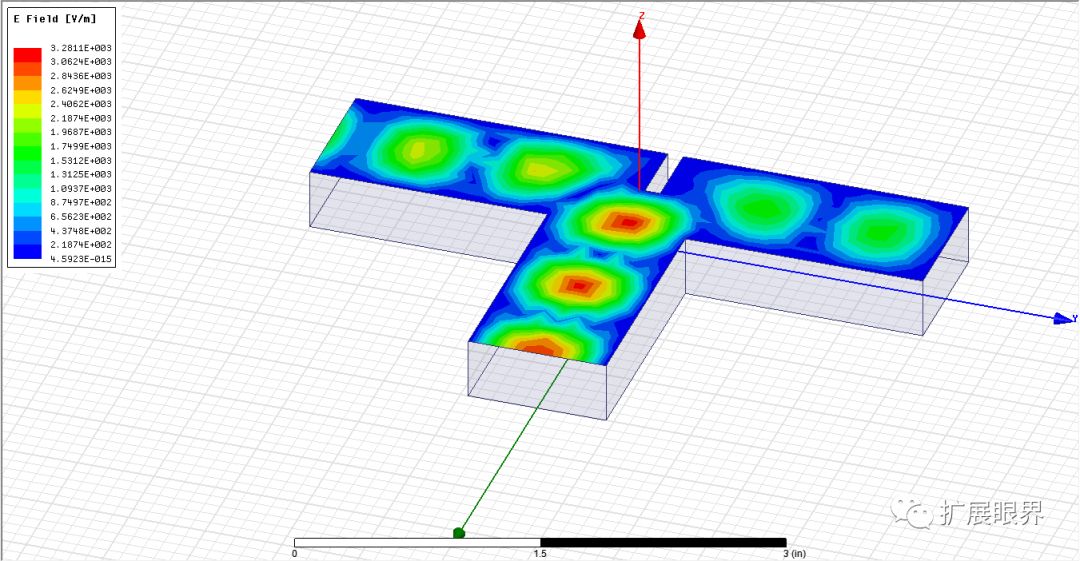

场分布
最后优化参数使端口3的输出能量约为端口2的两倍
扫频结果图

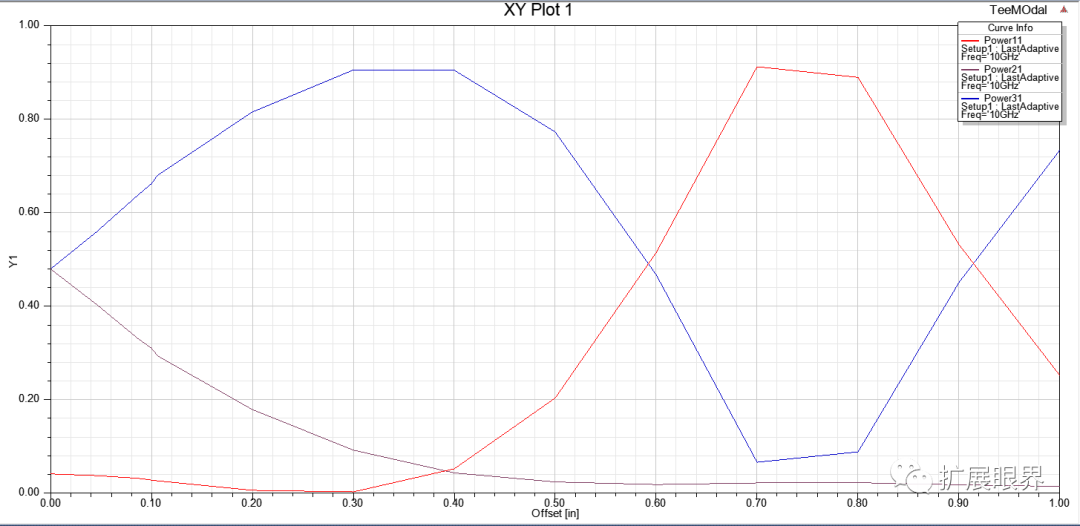

由图中可以看出当隔片位置在0.1in左右端口3的输出能量约为端口2的两倍
当隔片位置超过0.3时端口1反射增加，端口3输出功率减少，所以设置优化范围为0.1in到0.3in。

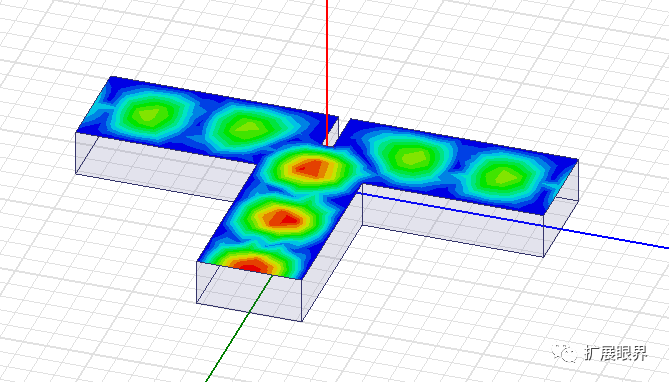

结果场分布图
这个软件功能很强大，当然参数的设计过程有点复杂，一点一点慢慢研究吧。
