HFSS微带天线设计操作
首先创建微天带线模型
主要讲一下参数查看的过程吧，建立模型的过程和之前相差不多
首先查看一下天线的谐振点，在此假设我们要设置的天线谐振点是2.45GHz

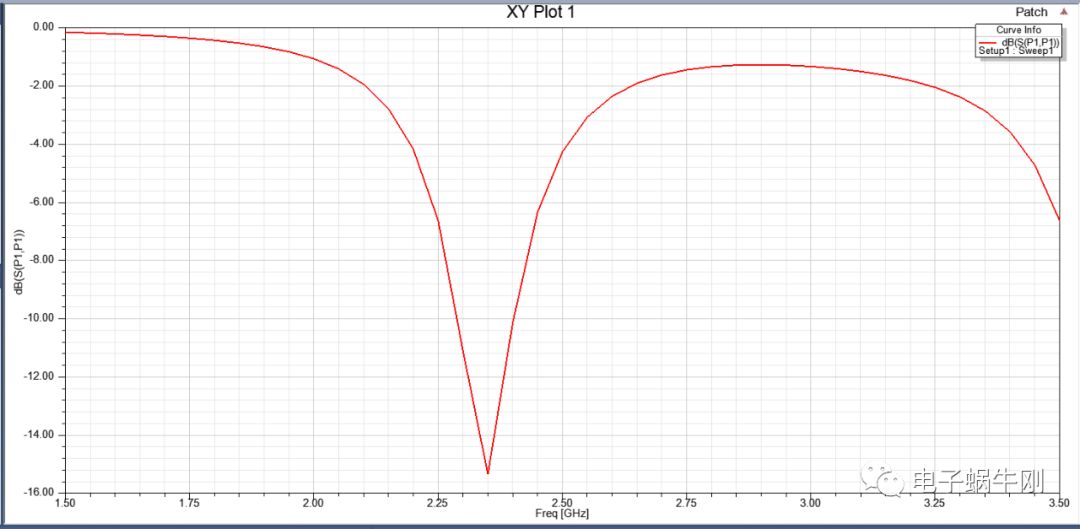

谐振点参数如图所示：
由图我们可以发现谐振点离我们预期的要求偏差还是有点大的，所以要进行优化，但是在优化之前，我们得先确定影响谐振点的主要参数是什么。
由于板子的材料，介质之类是确定的，可以改变的一般是微带线的长度和宽度，所以我们分别将微带线的长度和宽度做扫频处理。
长度扫频结果如图所示：
仿真时间会有点长，小可爱们要耐心一点哦！
宽度影响比较小，图被小刚吃了，（手动滑稽）
现在确定了长度是影响谐振点的主要参数，下一步就是优化了

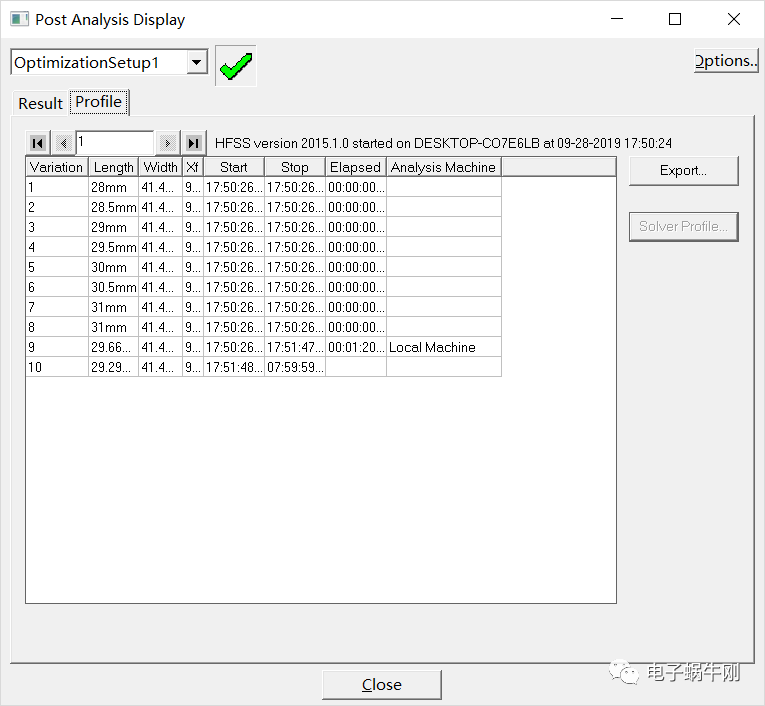

在此之前要添加长度变量，所以改变长度变量的变化区间就可以实现优化结果，结果如图所示：
寻找最优解。
找到之后，我们要查看一下优化后天线的性能

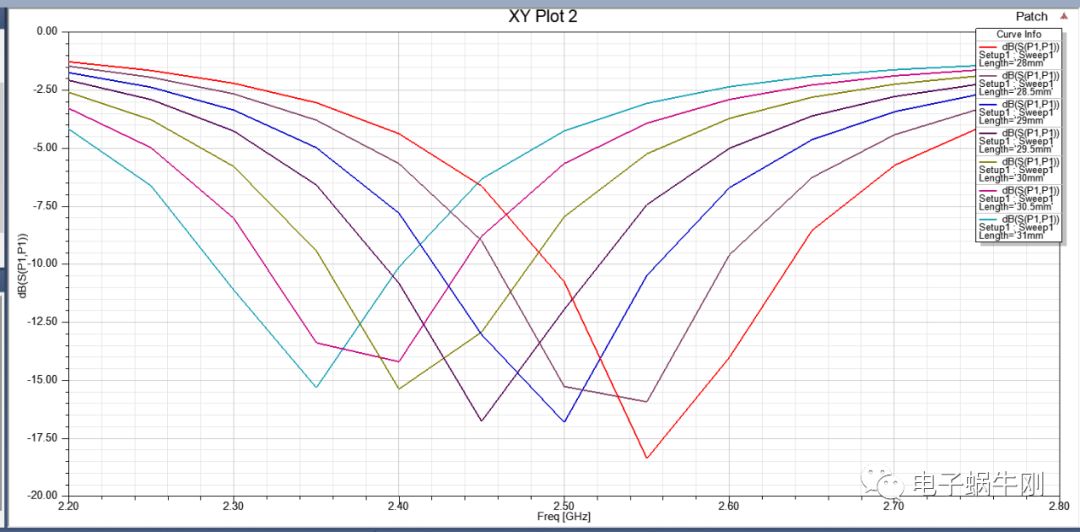

S11参数如图所示（此图显现的是，长度变化时扫频结果）

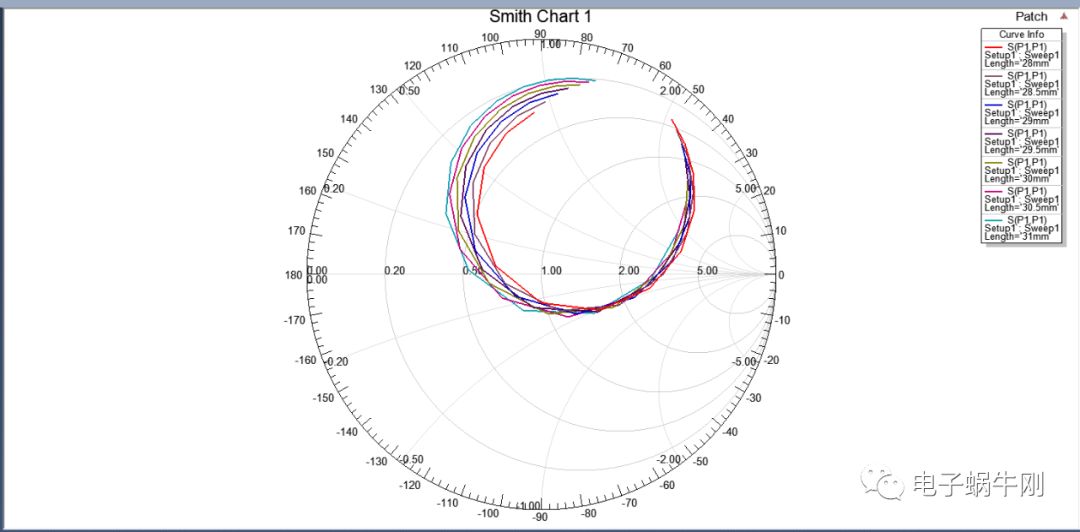

S11参数的Smith圆图如图所示（此图显现的是，长度变化时扫频结果）

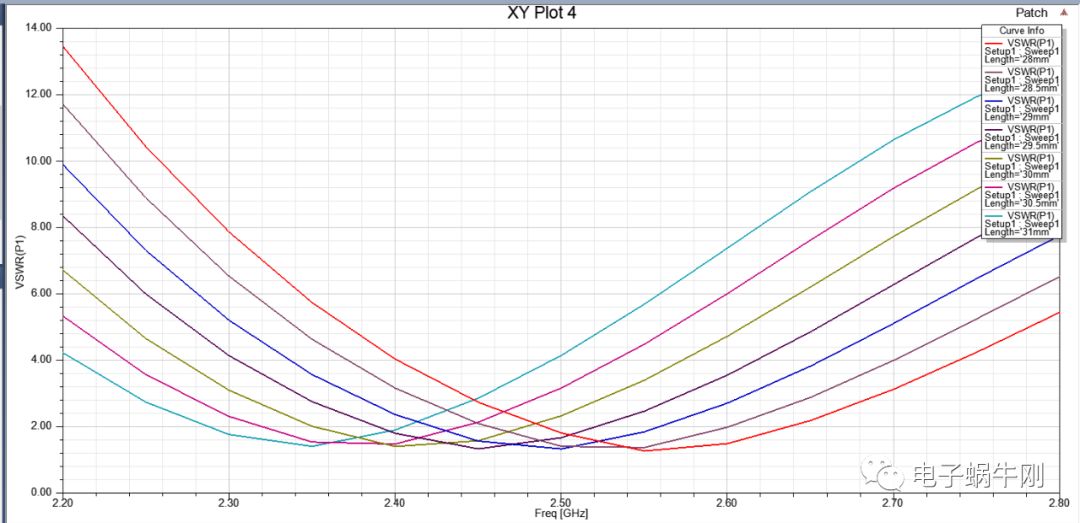

电压驻波比如图所示（此图显现的是，长度变化时扫频结果）
当然还可以看平面方向图、天线三维增益方向图等这里就不一一列举了。
一起期待不一样的我们！
END
