HFSS使用入门

仿真螺旋形模型

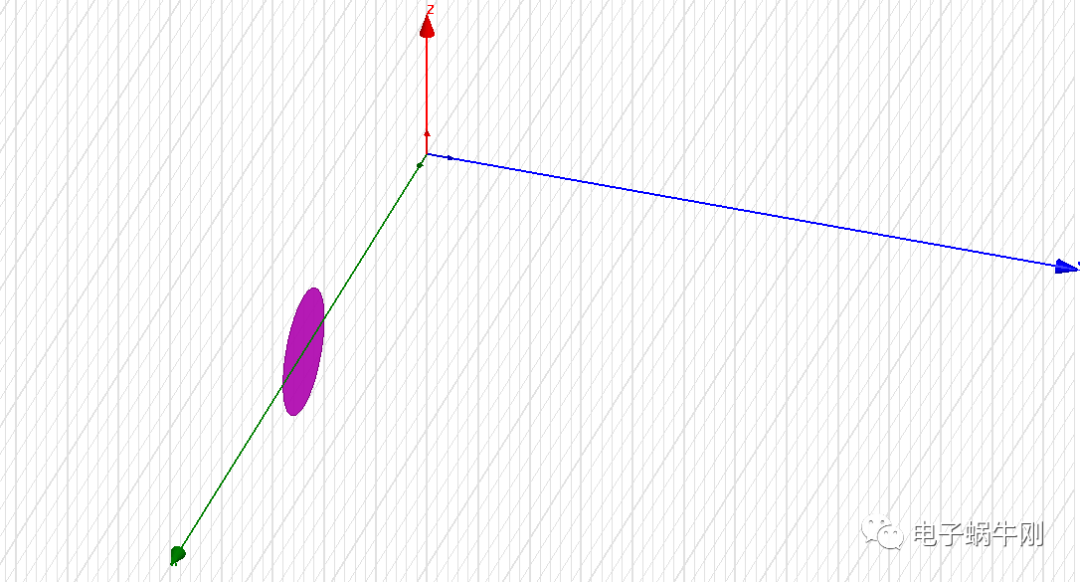

1.在XZ平面创建一个⚪圆，

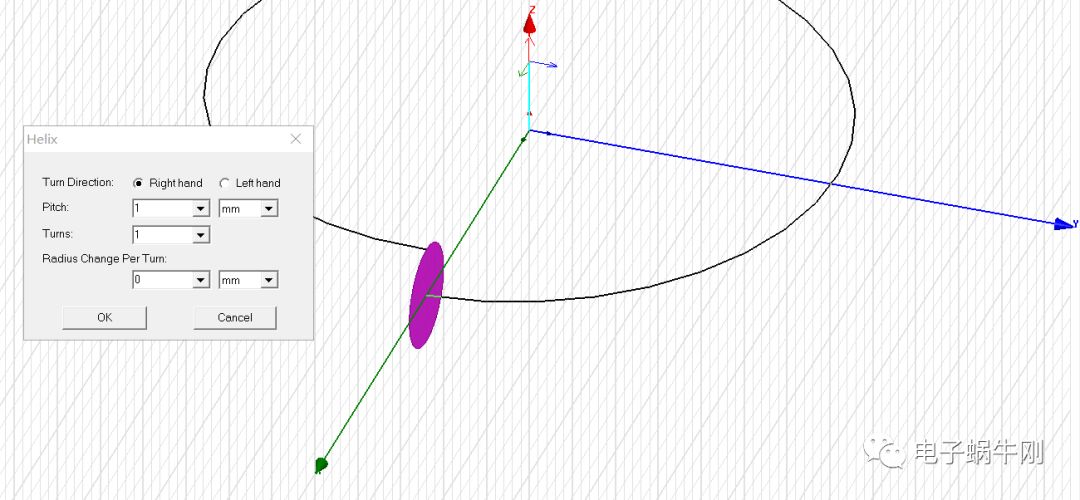

2.再点击工具栏螺线模型，

3.移动光标到坐标原点，单击鼠标确定螺线底圈半径

4.按住Z移动一段距离确定螺旋体盘升方向

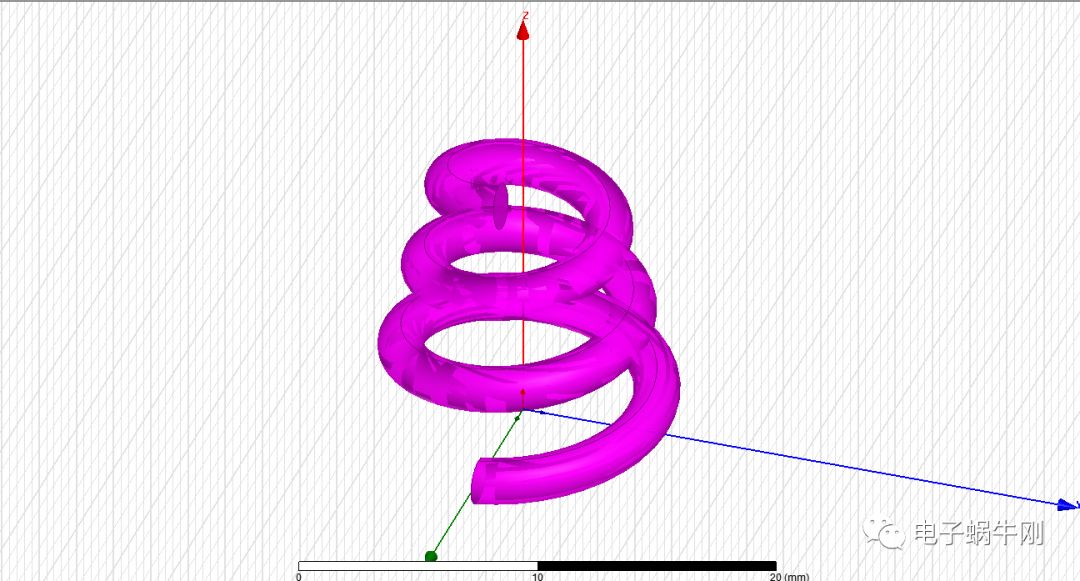

5.调整参数

平面螺旋体创建：

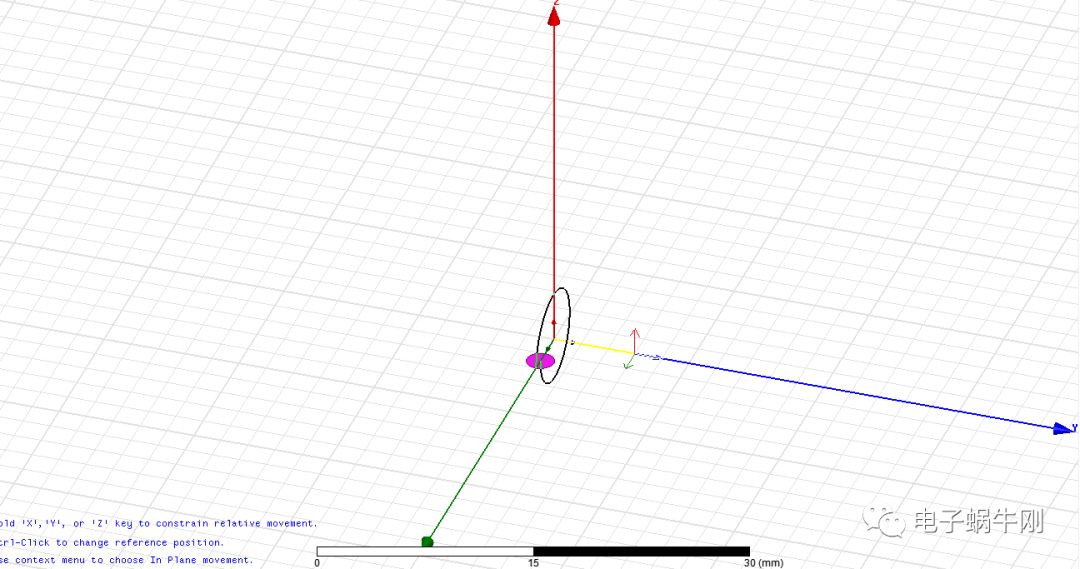

1.在XY平面创建一个⚪圆，

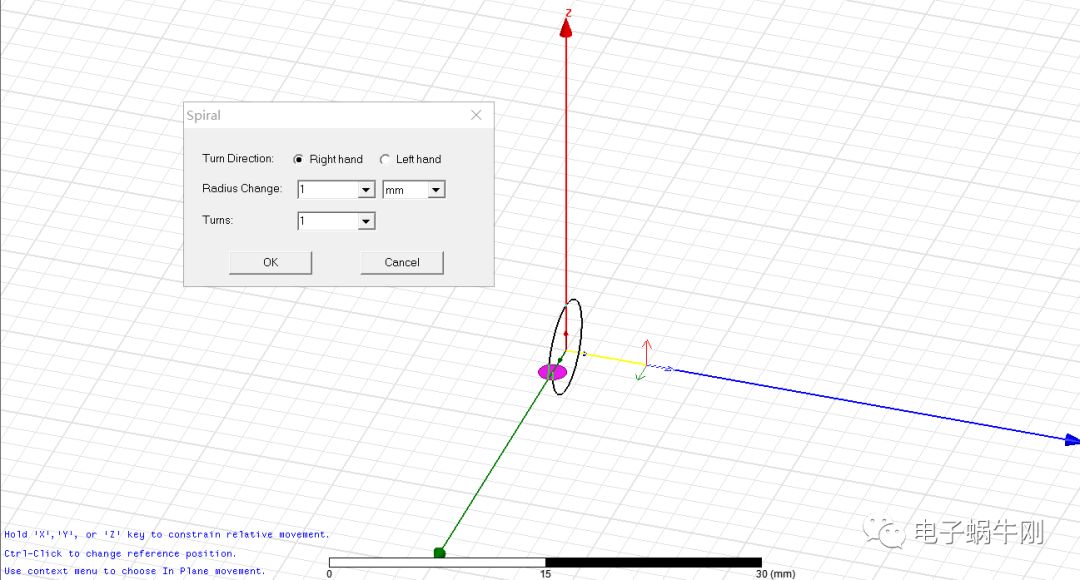

2.再点击工具栏螺线模型，

3.移动光标到坐标原点，单击鼠标确定螺线底圈半径

4.按住Y移动一段距离确定螺旋体盘升方向

5.调整参数

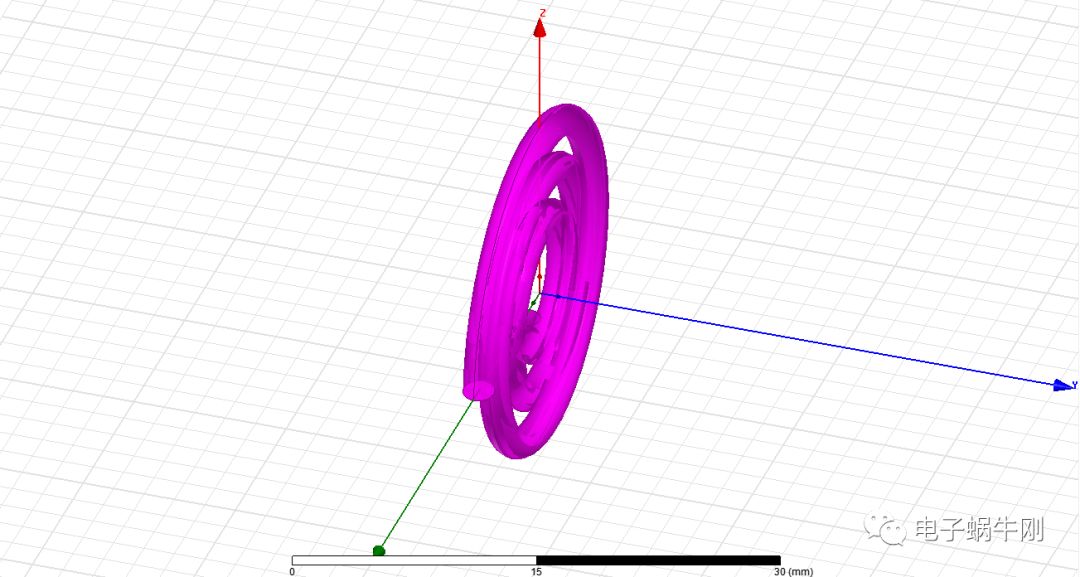

7.完成

HFSS可以设置介质的材料属性：

主要有这几种

各向同性

介电常数：Relative Permittivity

相对磁导率：Relative Permeability

电导率：Bulk Conductivity

介质损耗角正切：Dielectric Loss Tangent等

各向异性

相对磁导率张量、相对介电常数张量、电导率张量、介质损耗角正切张量、磁损耗角张量等

铁氧体

磁饱和度：Magnetic Saturation

朗德因子：Lange G Factor

磁共振线宽：Delta H等

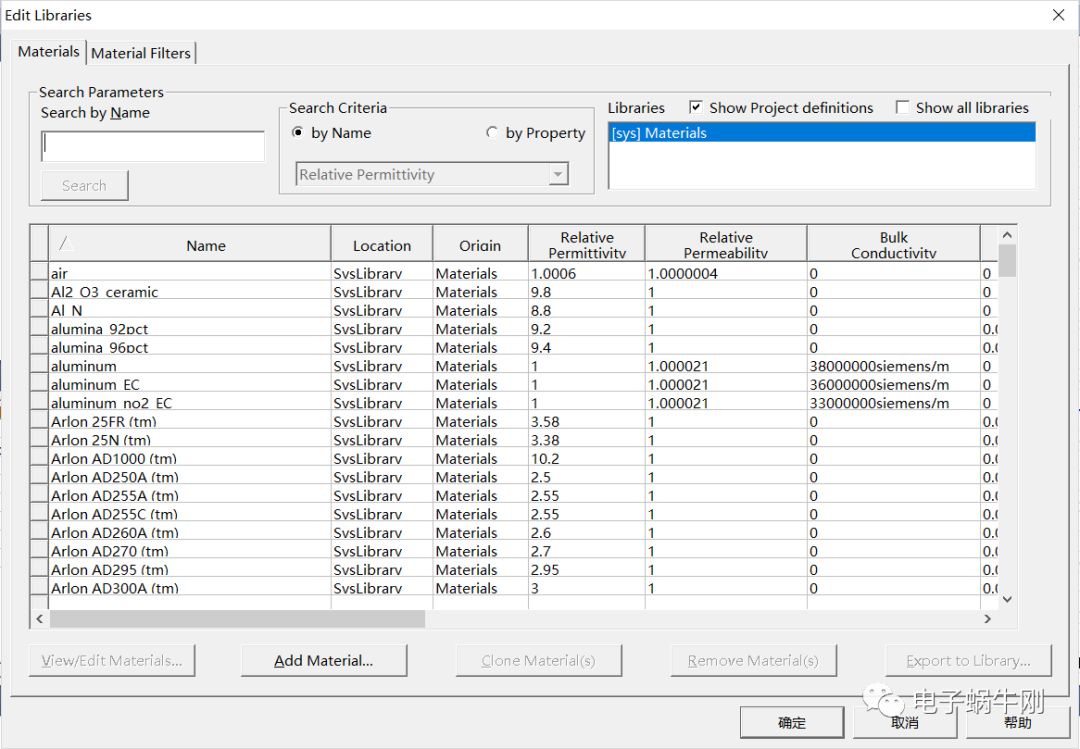

单击TOOLS

可以添加材料属性

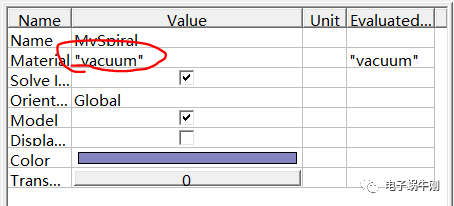

在工具栏选择材料属性

系统默认是vacuum真空

同时HFSS可以建立新的坐标系包括相对坐标系，和面坐标系

ALT+CTRL+鼠标可旋转

SHIFT+鼠标可平移

END
