工程名称：ESP32S31-TINY 官方S31模组口袋开发板
前言
好消息！

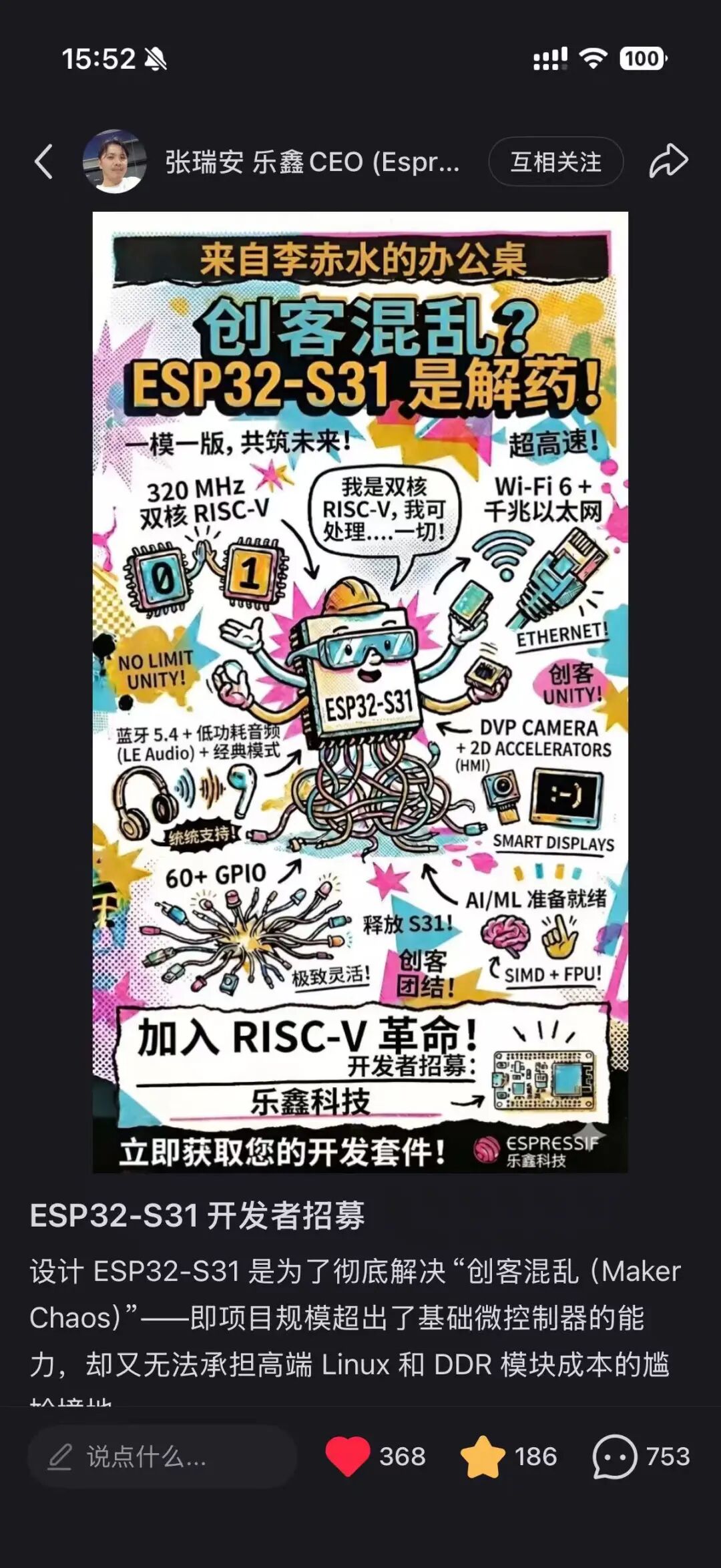

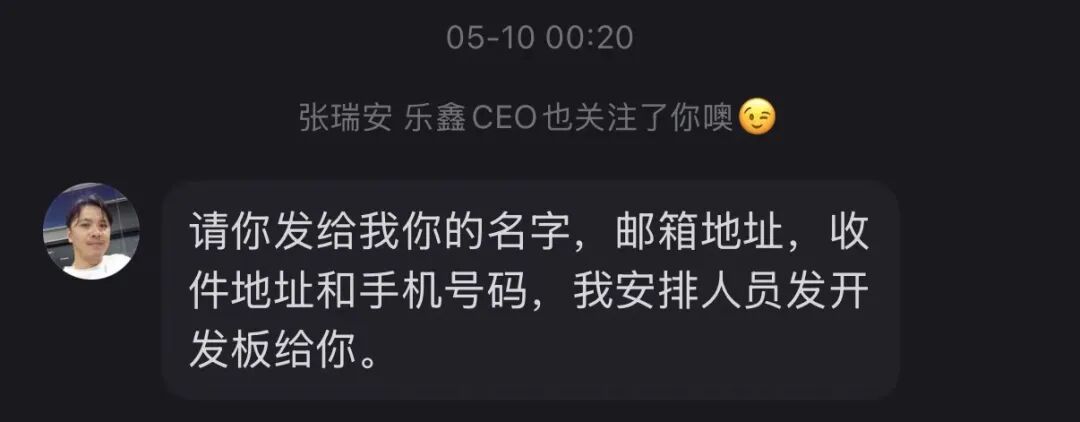

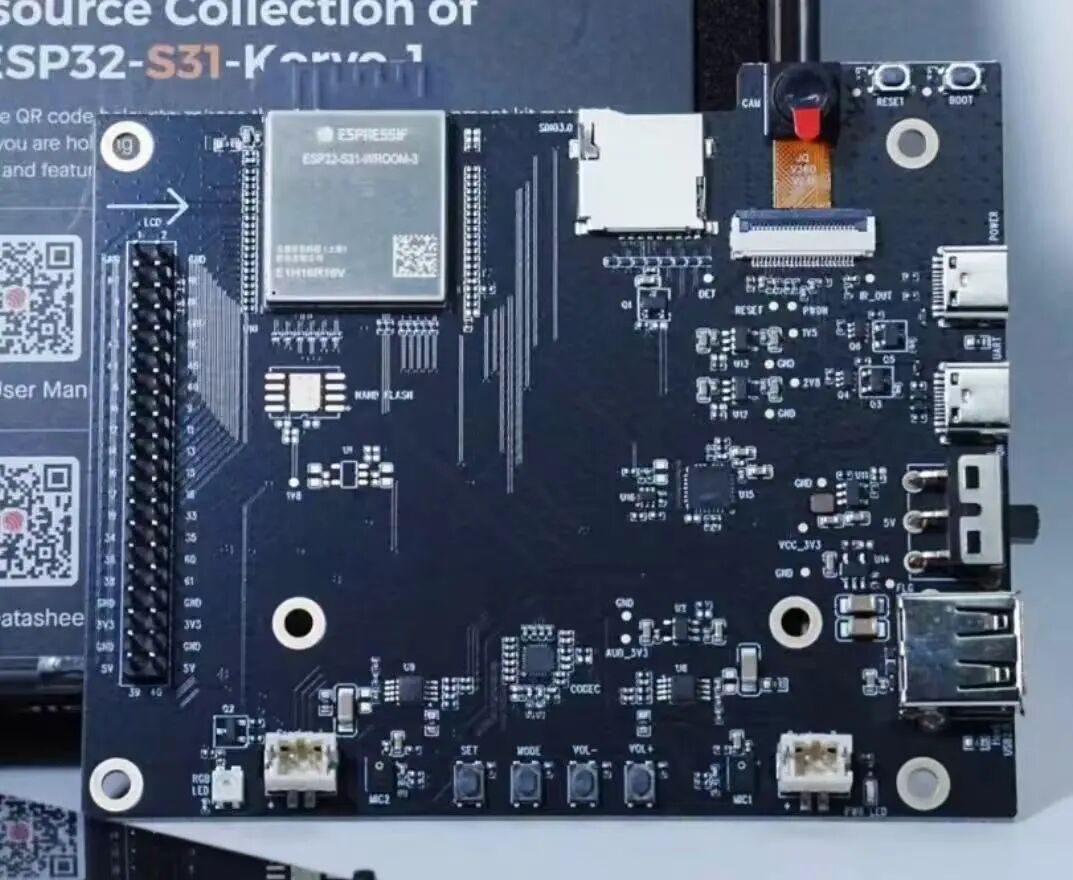

我被乐鑫官方选中，送了Duang大一块的ESP32S31开发板！
坏消息……
身为热爱DIY的创客，这个尺寸……好像不太方便我操作啊……
好消息！
我动手能力强！

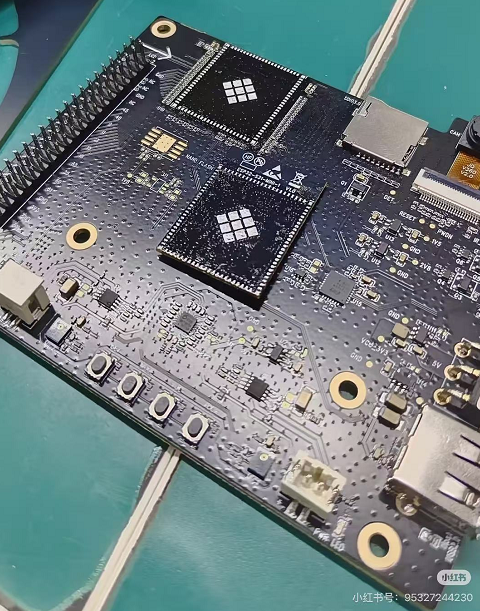

于是，我把ESP32S31-TINY芯片拆了下来，爆改成了一块开源的mini口袋开发板。
▼
在分享我的“全网首发”开源方案之前……
*0***1
先来测评一下
”
这个还没上市的ESP32S31，和其他S系列芯片的区别？****

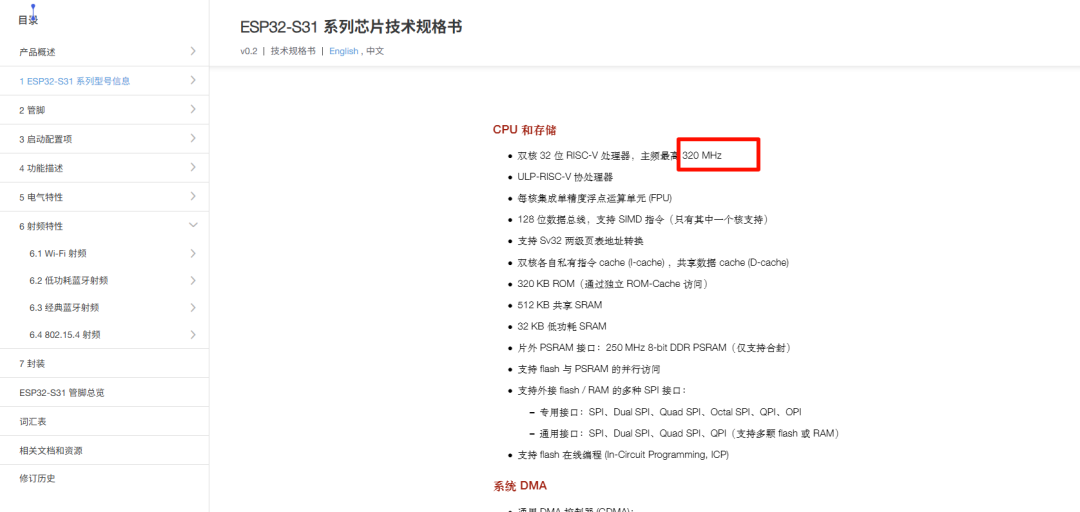

打开规格书，映入眼帘的就是S31的主频达到了320MHz！
要知道当初除了P4这个怪胎之外，其余无论是S系列还是C系列的主频最高也就是240MHz。
主频足足提升了33%！
还有什么惊喜？
软件方面
其CPU抛弃了一直在S系列上常用的Xtensa，全面拥抱RISCV。

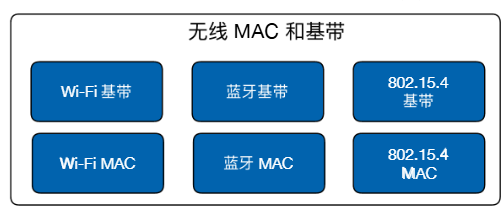

无线升级到了WiFi6、BLE5.4、继承了C系列的Zigbee/Thread，和很久不见的经典蓝牙（曾经只有ESP32有）
硬件上
GPIO从之前S3的45个提升到了S31的60个
USB支持高速480Mbps OTG。
以太网支持1000 Mbps Ethernet MAC
感觉都能直接做个家用物联网小路由器了。
这对创客意味着，我们将会有更多可以DIY的空间↓

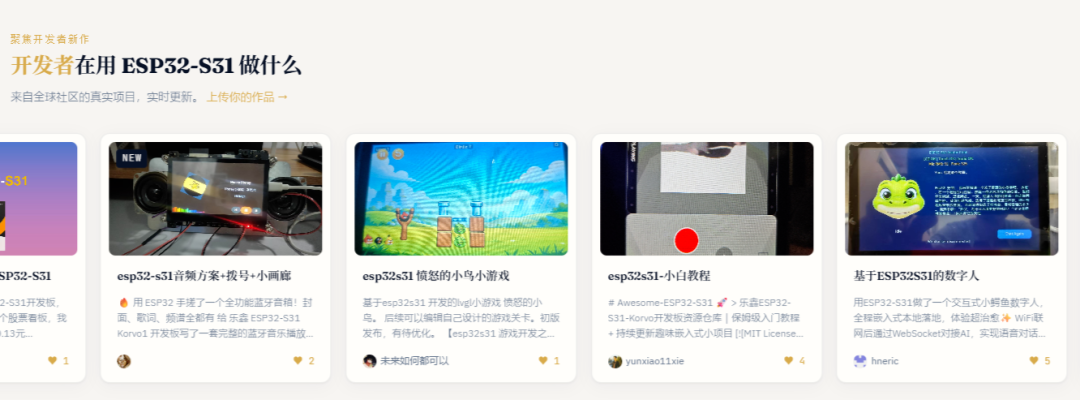

做游戏机，模拟器，手表……都可以！
OK，介绍完S31。
我就开始设计开发板。
*0***2
硬件设计方案
”
我的初衷是——想做个最小开发板。
但！要有基础的USB烧录，高速USB，四线SDIO的SD卡座，全引脚引出，而且要面包板友好，还有信仰RGB灯……
没错，成熟的创客，就是可以全都要！
因此，得出设计图如下↓
电路设计图
电路基于嘉立创EDA设计，尺寸可以免费打样~

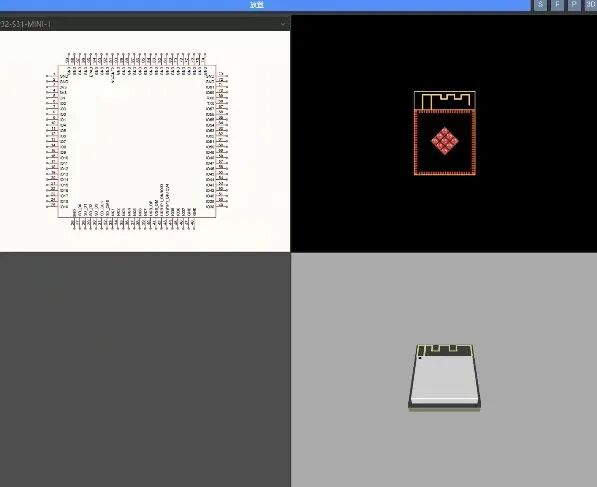

封装图

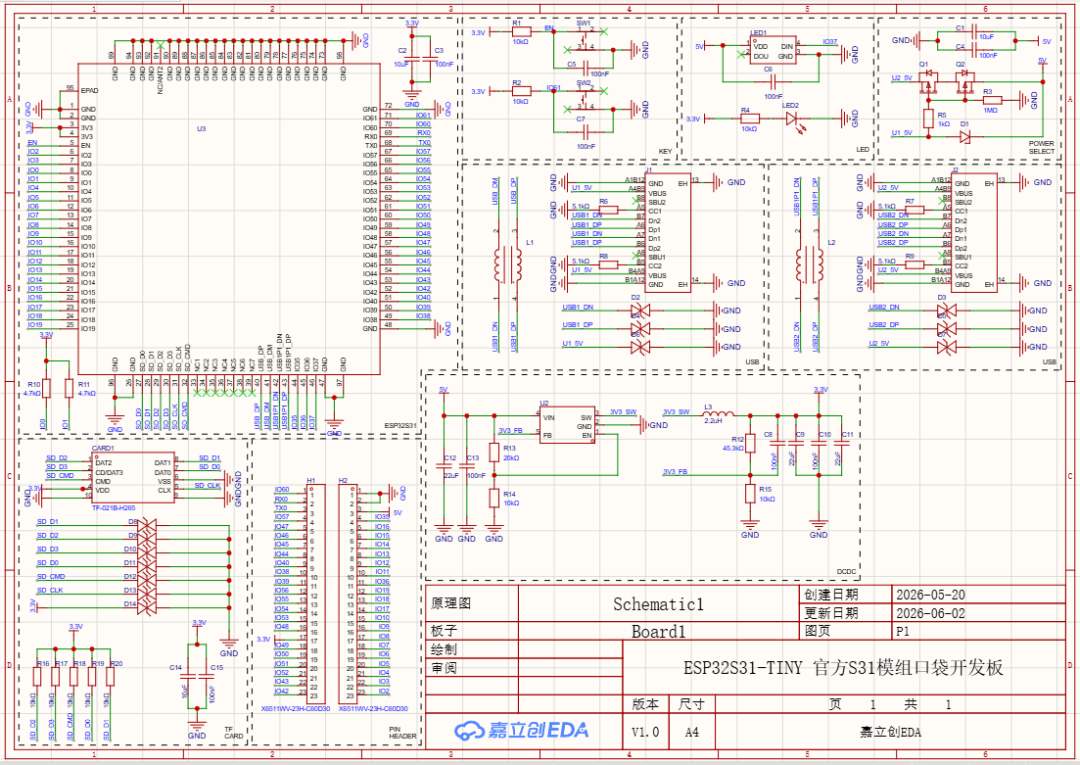

原理图

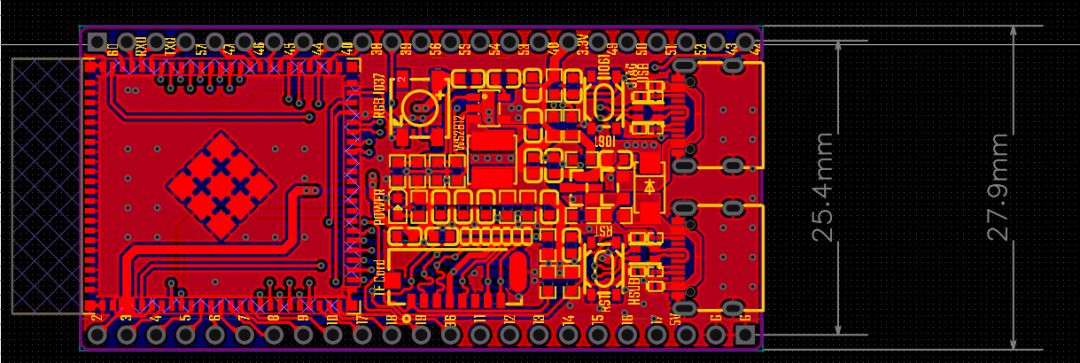

PCB图

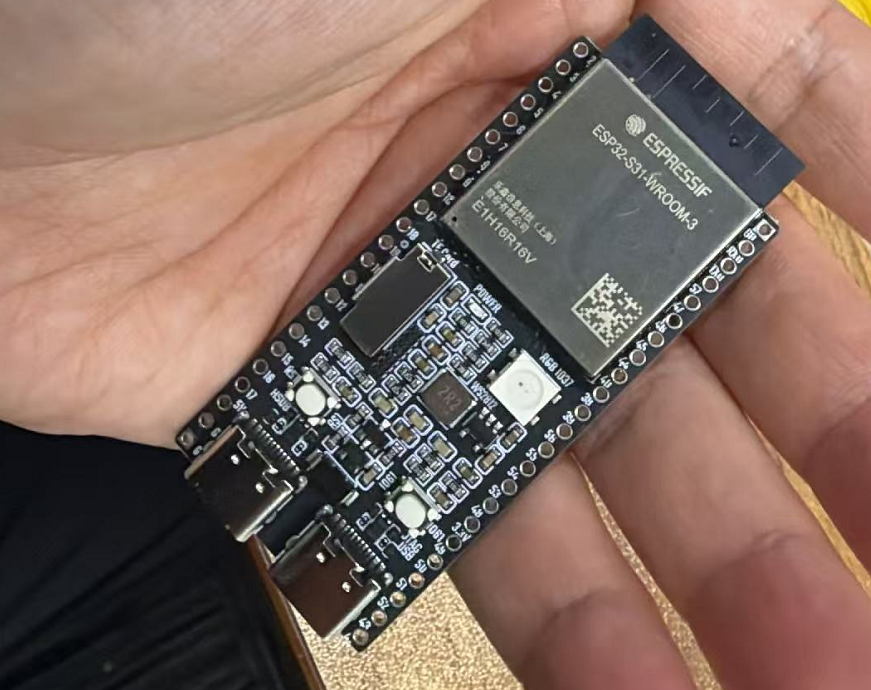

最后验证了板子上所有硬件全都没问题。
插上SD卡也丝毫不会干涉到RGB灯。
欢迎大家复刻！
*0***3
最后
”
你喜欢我这个作品吗？你希望我基于这个模组，开发什么类型的项目？
欢迎在评论区和我唠唠嗑（当然，技术探讨也可以）

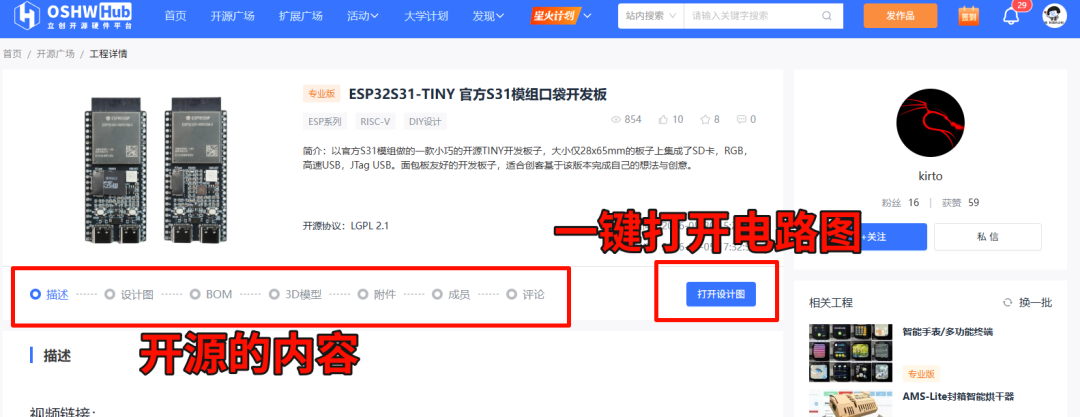

如果你想给作者点赞or深入学习，欢迎前往开源网址~
开源网址：https://oshwhub.com/kirto/project\_mookpmuz
