工程名称：AirLink（无线！USB HUB）

工程作者：蓝星多面体

前言

小伙花600多元，做了个**HUB**！

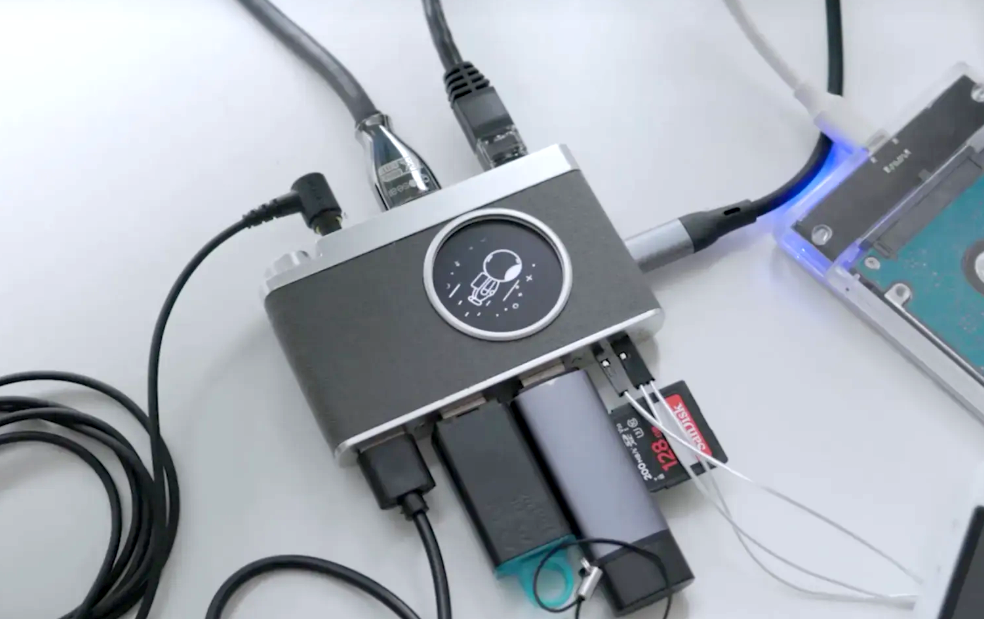

AirLink（无线！USB HUB）.png

不就是一个hub吗？为什么花了这么多？

咱们算算……

  • 电路板：43

  • 屏幕：27

  • 元器件：40

  • 辅料：120

  • 自粘皮面：16

  • CNC外壳：136

  • ……杂七杂八

共计：636

不儿，有点贵了吧，买一个不香吗？为啥自己做呢？

用作者的原话说

——市面上符合需求的“太贵了 ”（虽然最后做出来比这贵……）不讲不讲，便宜的不符合需求，遂做了一个！

虽然听着囧囧的，但是小编看完功能后，只有一个感受——贵有贵的道理……

它有哪些功能？

这个USB HUB有无线、有线两种模式。

01

有线模式

常规HUB的功能，有8个接口，支持type-c供电，支持USB转HDMI(4K)、千兆以太网、3.5mm耳机口，U盘，调试，支持PD反向充电，带有触摸屏...

应用场景

  • HUB连接笔记本，能给笔记本外接键盘，鼠标，游戏手柄…

  • usb转2.5G网卡：当HUB接上网线，可降低游戏延迟，体验更丝滑的网速

  • 有万能调试接口：支持USB转串口、SPI、IIC等功能，平时能用来做嵌入式开发，能给主控烧录调试

  • 屏幕集成接口功能示意图，天气，屏保动画

02

无线模式

原理是：USB设备能通过IP网络，远程共享和访问，允许用户像本地连接一样，远程操作USB设备。在有网络的环境下，能直接通过电脑访问HUB！

应用场景

  • 无需用线连接hub和电脑，支持通过wifi传输usb数据到电脑。

  • 如果要调试嵌入式设备，能在保证设备不断电的情况下，直接切换，每个接口都做了过流保护，静电防护

  • 能实现有线模式下的大多功能，与比如无线接U盘，鼠标，键盘等。

  • 不用反复拔插，多人使用的场景下，也可以共用一个HUB，谁用谁就点击连接hub上的设备即可，只需要通过一个在线客户端在线切换。

  • 当前无线模式下读取u盘的速度大概为2~3MB/s，对无线速度有要求的话慎重复刻。

硬件设计方案

作者基于嘉立创EDA，设计了1块6层PCB。以下是设计图：

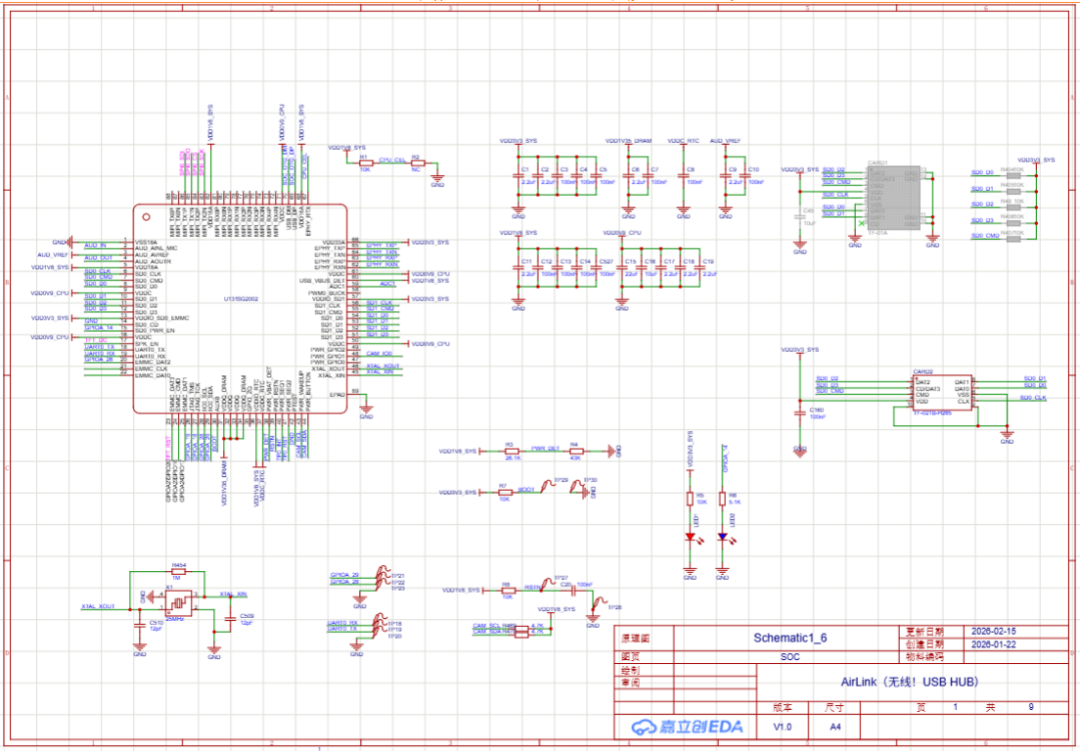

SOC

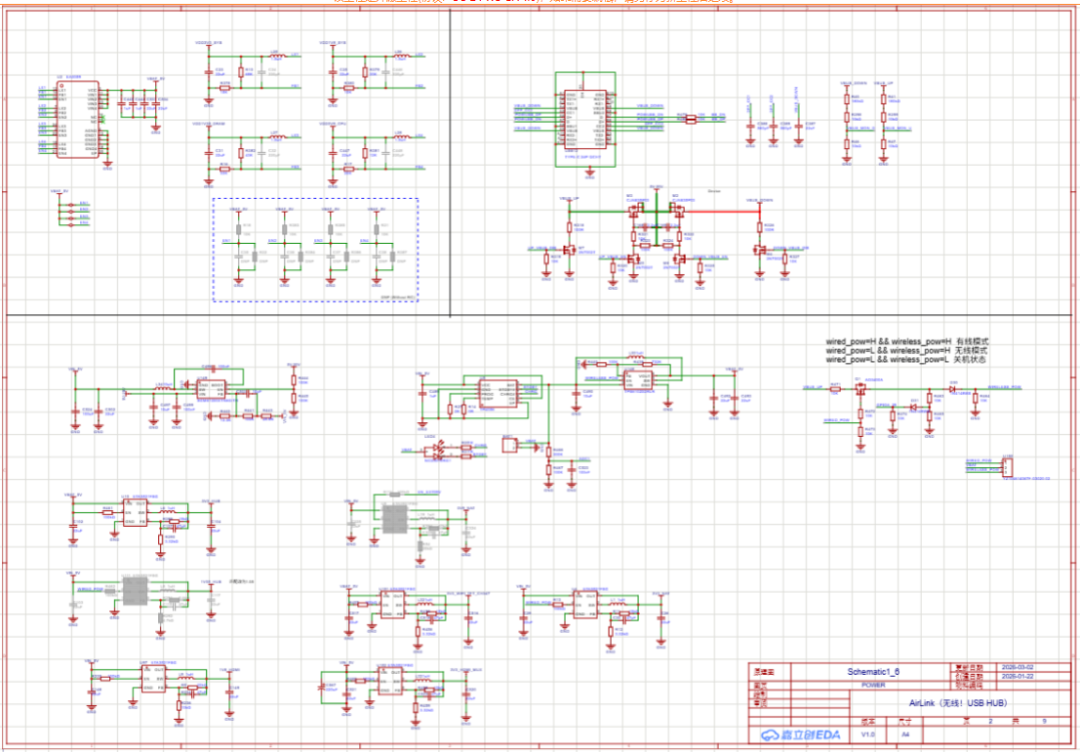

 POWER

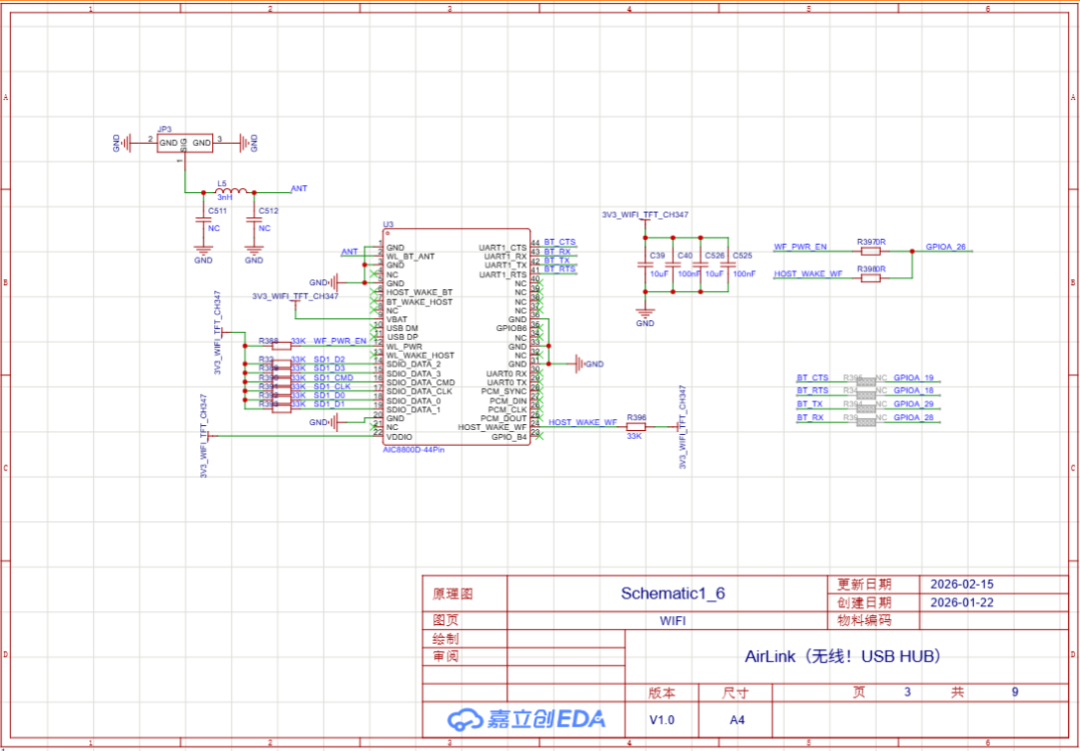

WIFI

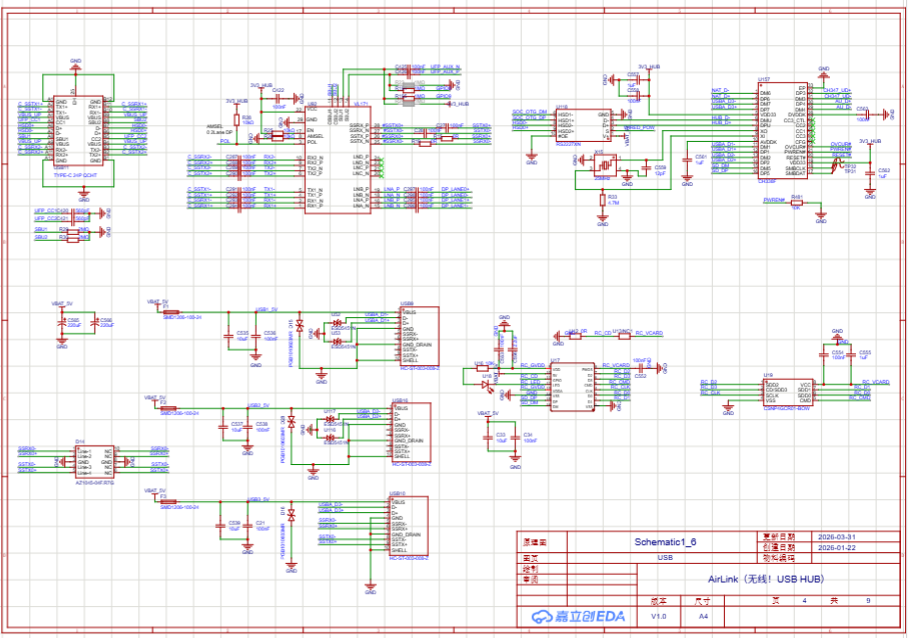

USB

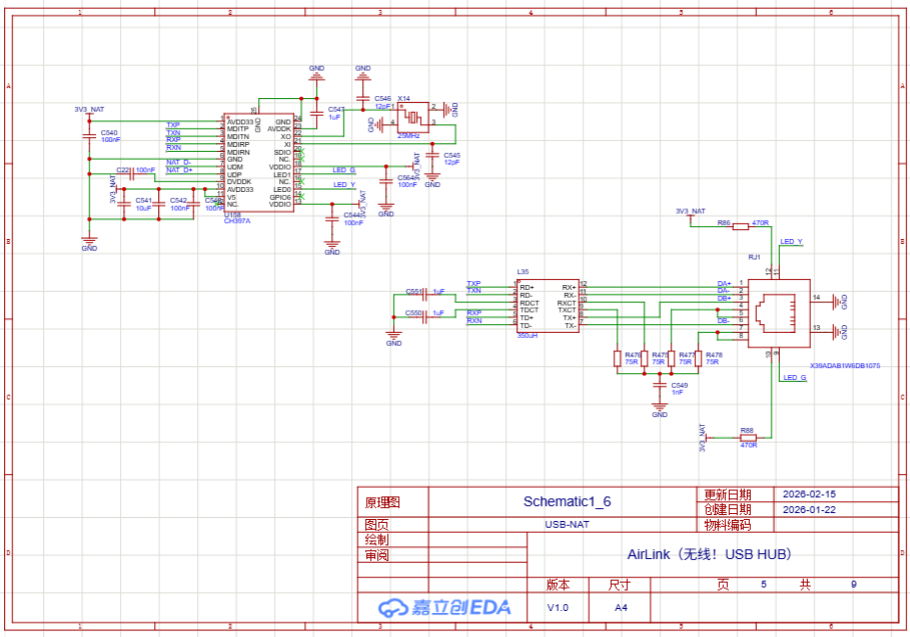

USB-NAT

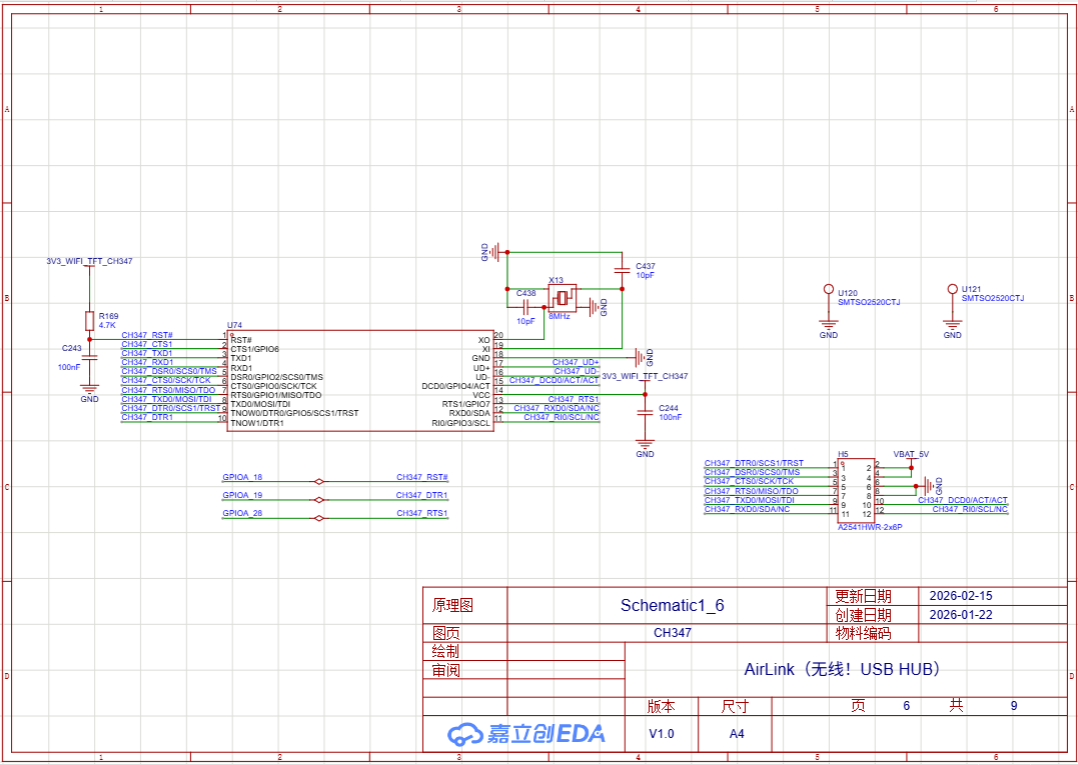

CH347

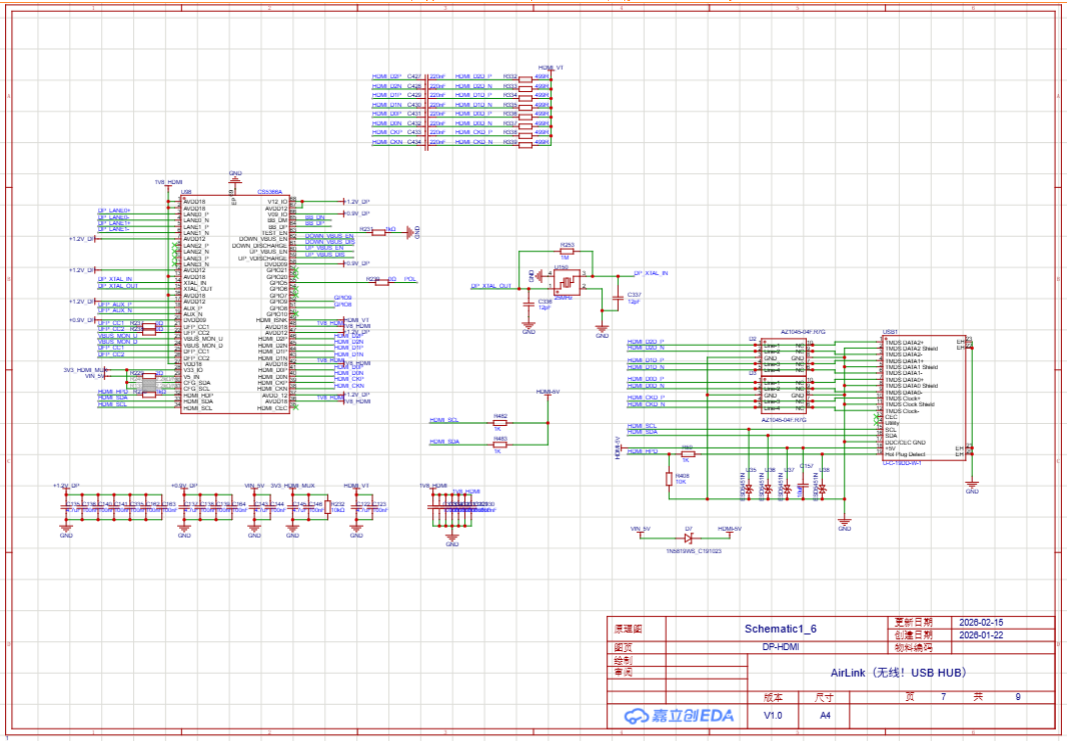

DP-HDMI

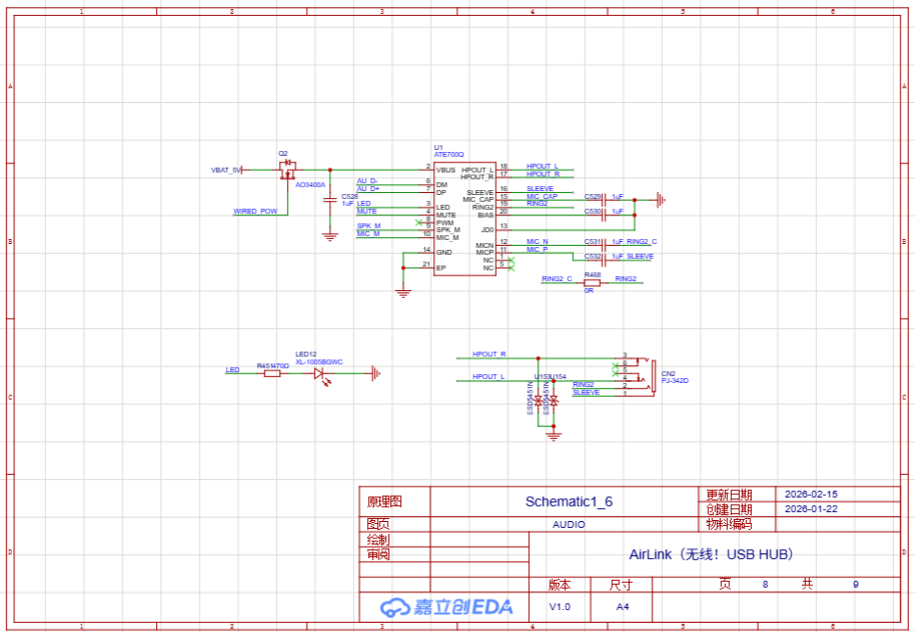

AUDIO

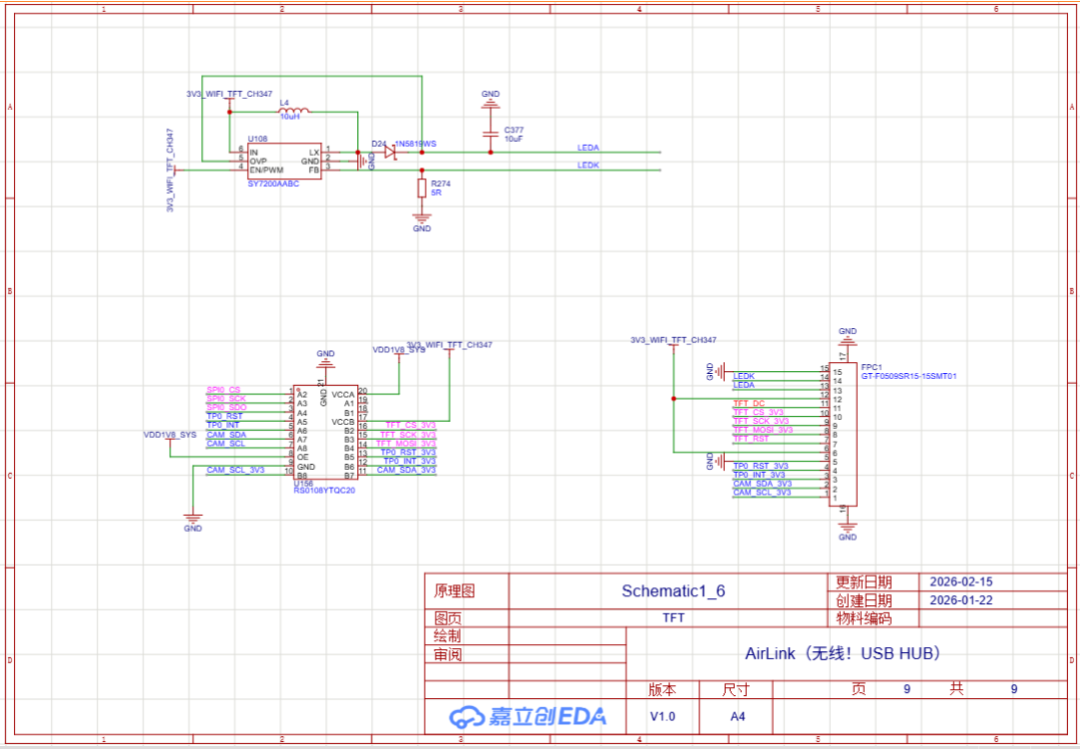

TFT

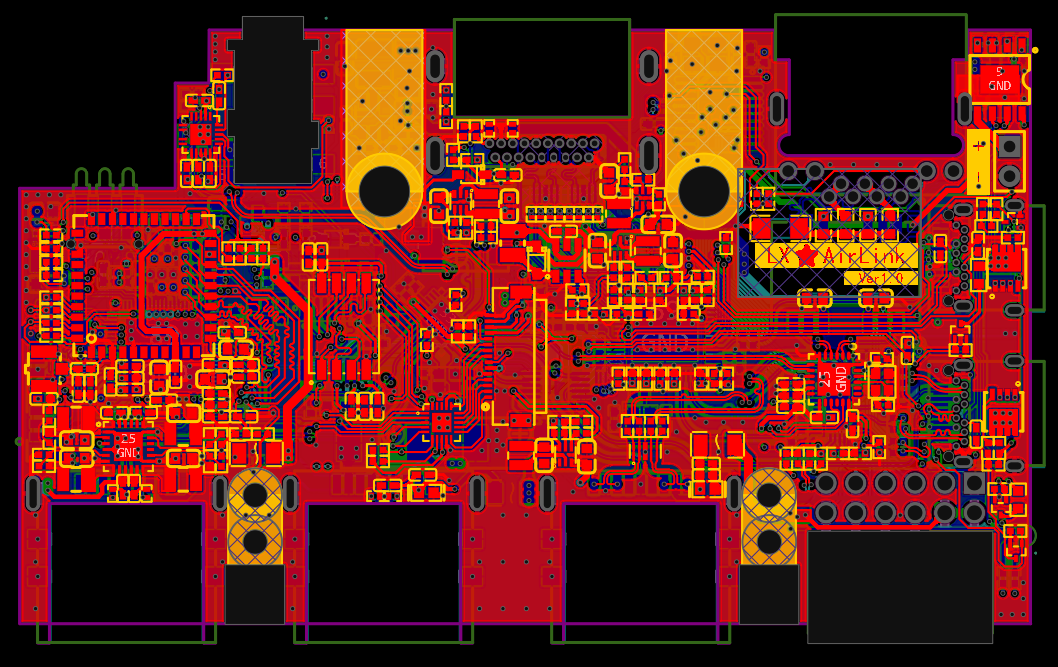

PCB图

硬件参数

  • 主控：SG2002，RISC-V 64位，内置256MB DDR，运行Linux，实现HUB的无线连接等功能，负责USB over IP协议栈、WiFi管理、屏幕交互。

  • WiFi6双频无线模组：AIC8800D（2.4G+5G），实现无线USB数据传输功能。

  • Type-C转HDMI：CS5366A

  • 四合一编程器：CH347T

  • 以太网控制器：CH397A

  • USB音频芯片：ATE700Q，驱动3.5mm耳机口

  • 多路电源管理PMIC：EA3059，给主控和各芯片分配不同电压

  • 升压芯片：TPS61023，给锂电池3.7V升压

  • 降压芯片：SGM61230

  • 锂电池充电管理：TP4056，Type-C输入充电

  • USB负载开关：ETA3521×5，控制各路USB端口供电通断

  • 电源路径切换：CJAB35P03×2，切换电池供电与外部供电

  • 锂电池：303080，3.7V，1200mAh，续航预计2-8小时。

软件包说明

项目的源码已开源，详见下一章指引，镜像烧录方法如下：

开源网址

目前，项目已全开源！

开源网址：

https://oshwhub.com/ran-pang/airlink
