电荷泵（Charge Pump）是无电感、仅依靠电容充放电转移电荷的 DC-DC 拓扑。

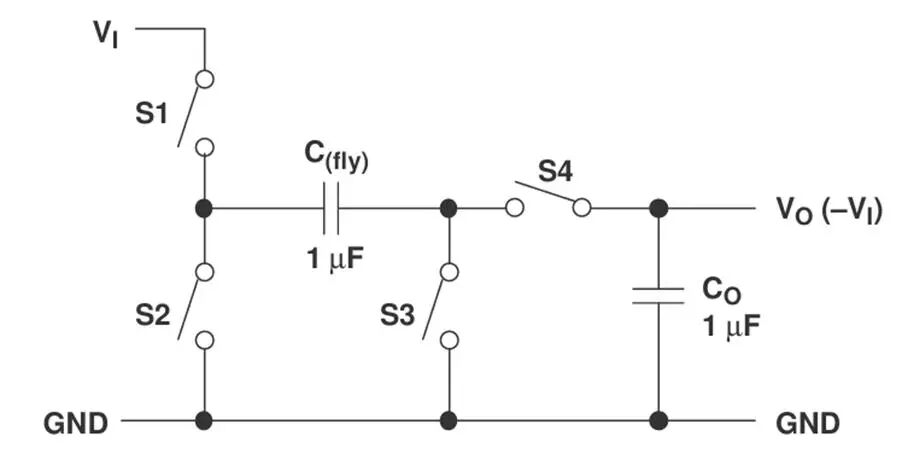

以TPS60403举例，下面是反相型开关电容电荷泵核心等效模型，对应 TPS60400 芯片内部电路
[
(图片来源于TI)
核心器件：飞电容 C（fly）**（flying capacitor）**
该电容是能量搬运载体，芯片分两个相位交替给飞电容充电、反向放电，以此在输出端生成负电压，全程不需要功率电感、肖特基续流管。

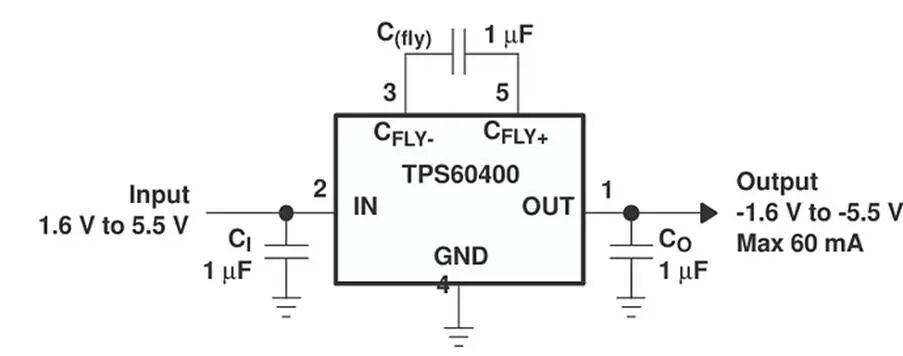

TPS60400 是 TI开关电容式负压电荷泵，无需电感，仅依靠电容转移电荷实现「正输入→等幅负输出」，专为小电流模拟负载（运放、DAC、基准）提供负压电源。
(图片来源于TI)
三颗关键电容作用
三颗电容作用（全部低 ESR X7R 陶瓷）
1）输入电容CI（IN-GND，1µF）
滤除芯片内部开关带来的输入高频尖峰，稳定前级供电；若输入长线，必须保留。
2）飞电容 Cfly（5 脚↔3 脚，1µF）
电荷传输核心，两个相位完成电荷搬运，是产生负压的唯一储能元件。
3）输出电容CO（OUT-GND，1µF）
平滑负压纹波、储存电荷给负载供电，电容越大输出纹波越小。
电路核心优势
1.无电感：不存在磁性元件，EMI 辐射极低，适合射频、高精度模拟前端；
2.外围极简：仅 3 颗贴片陶瓷电容，PCB 占用面积极小；
相关产品：
TPS60403： 非稳压型电荷泵负压逆变器，输入 1.6~5.5V，最大输出 60mA 负压，外围仅 3 颗电容，体积小巧，适合运放、LCD 小电流偏置供电。
