人形机器人概述
人形机器人与现有工业及服务类机器人相似，但其设计旨在以高自由度（DOF）模仿人类运动，并可对周边环境实现毫秒级快速响应。机器人整机搭载大量电机，功率相关设计难点突出，对系统工程师来说是极大的挑战（如表 1 所示）。

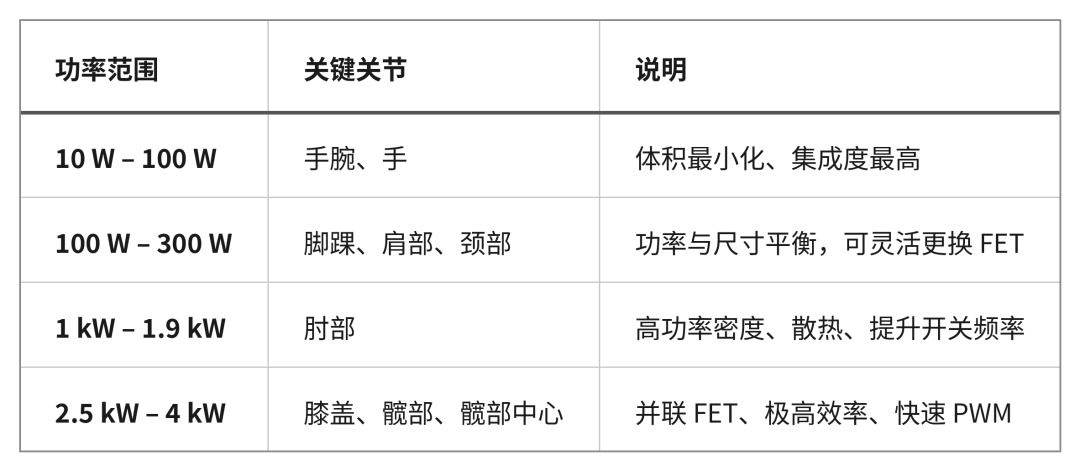

功率档位与对应关节
表 1 展示人形机器人中 DOF 分布位置。
不同功率档位对电机尺寸与热性能要求各不相同，选型时需综合考虑功率级别、效率以及电机类型（如 PMSM、BLDC）。
核心技术要点
1
电机控制
以永磁同步电机（PMSM）为例，工程师可选用梯形波或正弦波控制拓扑。行业普遍采用正弦波控制，因为它对绕组与控制算法的要求更高，能提升控制精度。
2
电源与耐压
人形机器人配套电池通常按 SELV（≤ 60 V）电压规范设计。为降低系统噪声对 FET 与栅极驱动器的影响，行业更倾向选用耐压 100 V 的器件。
3
高开关频率与 GaN
使用更高的开关频率可降低驱动器的扭矩纹波，实现更精准的扭矩控制并提升整体效率。
GaN FET 具有低电容且没有体二极管，开关能耗更小，是高频工况的理想选择。
4
热管理约束
机器人外壳表面温度 ≤ 55 °C，10 秒接触即可造成全层皮肤灼伤。由于整机尺寸与轻量化限制，热管理系统无法搭载风扇或液冷，需要通过降低功率损耗来维持低温运行。
5
功能安全
目前暂无专门针对人形机器人的功能安全标准，设计人员可参考 ISO 13482、ISO 10218、ISO 3691-4。
在安全要求正式落地前，建议采用 CAT 3 PL d 级别的安全设计（依据 IEC 61800-5-2 / IEC 60204-1），并利用 TI 已获得功能安全认证的栅极驱动器（如 DRV8353F）简化安全实现。
各功率档位的典型 TI 器件推荐
1
10 W – 100 W：手腕和手
-
设计挑战：单只手常需集成 8 个以上电机，尺寸是首要考虑因素。
-
推荐方案：将完整三相 FET、栅极驱动器及电流检测集成于单个器件。
-
器件：
-
DRV8316C：40 V、8 A、7×5 mm QFN，内部集成 FET、3 CSA、降压转换器、LDO，SPI 接口。
-
DRV8376：70 V、4 A、6×5 mm QFN，具 1.1 V/ns 可调压摆率，死区 < 200 ns，噪声低。
2
100 W – 300 W：脚踝、肩部和颈部
- 空间相对宽裕，可采用集成 FET 的栅极驱动器或外置 FET 方案。
•推荐器件：
-
DRV8300（100 V、封装多样）
-
DRV8353F（100 V、功能安全认证、内置 3 CSA）
-
DRV8162（智能单半桥，安全性能同上）。
-
GaN 选项：LMG2100R044（100 V、4.4 mΩ、4.5×5.5 mm QFN），无需散热器，可驱动 16 A 三相逆变器。
3
1 kW – 1.9 kW：肘部
-
关键需求：高功率密度、良好散热、提升开关频率。
-
推荐 GaN 器件：LMG2100R026（100 V、2.6 mΩ、4.5×7 mm QFN），配合 BOOSTXL-LMG2100-MD 评估板使用。
4
2.5 kW – 4 kW：膝盖、髋部和髋部中心
-
最高功率需求，通常采用 FET 并联方案以实现极高功率密度。
-
核心驱动器：DRV8162（支持并联 FET、快速 PWM），帮助提升整体效率并降低扭矩纹波。
设计流程快速指南（可直接套用）
1
需求拆解
按关节划分功率档位，确认电压轨（24 V、48 V、60 V+）。
2
器件选型
对照上表挑选对应 TI 驱动器；若需更高开关频率或更小体积，优先考虑 GaN 器件。
3
热分析
使用 TI 热量计算器评估功耗，决定是否需要热焊盘、热垫等被动散热措施。
4
功能安全映射
将 ISO/IEC 安全功能映射到驱动器的 STO、Fault Clear、Disable 引脚。
5
原型验证
采用 BoostXL**-** 评估板快速搭建原型，完成电流、温度、响应时延测试。
6
PCB 设计
依据器件封装（7×5 mm、6×5 mm、4.5×7 mm QFN）完成功率走线宽度、热焊盘和层间去耦布局
7
软硬件联调
配置 SPI / PWM，调试闭环控制，验证过流、过压、过温等异常保护。
未来趋势与建议
-
AI 驱动的自适应控制：结合 TI DSP/MCU（如 TMS320C2000）实现实时扭矩补偿与障碍预测。
-
更高频率 GaN：2 MHz 以上的开关频率将在新一代肘部/膝部驱动中普及，进一步压缩磁性体体积。
-
单芯片安全栅极驱动：TI 正在研发具备 ISO 13849-1 认证的单芯片安全方案，未来可实现“一站式”安全设计。
