在这个高度数字化的时代，电子设备无处不在，它们不仅改变了我们的生活方式，也推动了科技的飞速发展。然而，电子设备的精密与复杂也使其变得异常敏感，尤其是当面对静电放电（ESD）和浪涌这两种常见的电气威胁时。一次不经意的静电释放或突然的电压波动，就足以导致设备功能紊乱甚至永久损坏。因此，静电与浪涌保护成为了电子产品设计中不可或缺的一环，它关乎着设备的可靠性和使用寿命。

本文就射频（RF）端口浪涌静电保护做一个剖析：

射频(RF)是Radio Frequency的缩写，表示可以辐射到空间的电磁频率，频率范围从300kHz～300GHz之间。射频就是射频电流，简称RF，它是一种高频交流变化电磁炉的简称，广泛应用于通信安防、导航定位、汽车电子、身份识别、航天军事等领域。由于现在现在的产品高度数字化，轻量化，以及全球气候的变换导致雷暴天气增多，空间恶劣的电磁环境易通过天线引入干扰到PCB板，导致后端芯片的损坏、系统重启、死机等等现象，此类情况必然给后续产品的稳定性及可靠性带来一定隐患。

此方案采用封装体积小、响应速度快、结电容低的ESD做保护，在不影响数据传输的前提下满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Level 1雷击浪涌防护需求，让后端的电路得到有效全面的防护，使其适用于各种工业级产品。

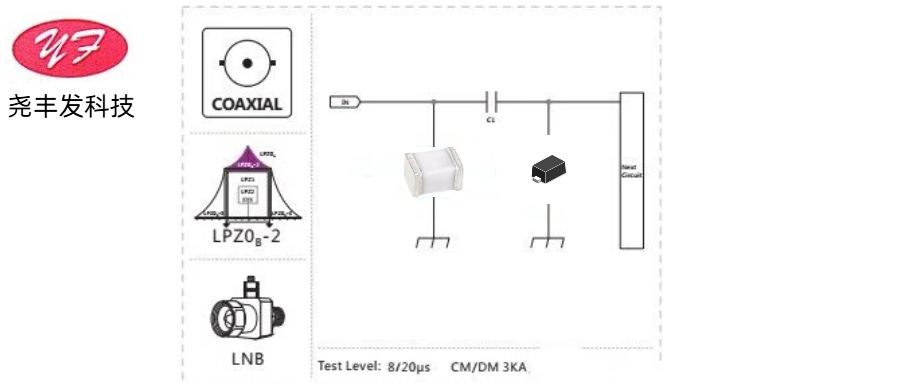

从方案图可知，方案分为前后两级防护：

第一级防护推荐选用两端陶瓷气体放电管做共模保护，保证前端的瞬间高压保护作用，将瞬间大电流释放到地。中间采用退耦电容做延迟。由于RF射频端口的传输速率一般可高达1Gbps，对于ESD静电保护二极管的结电容要求比较高。

第二级防护推荐选用ESD静电二极管，超低结电容，保证RF射频端口高频信号的完整传输。在不影响数据传输的前提下，方案满足IEC 61000-4-2 Level 4 静电放电及 IEC 61000-4-5 Level 4 雷击浪涌防护需求，保障后端电路得到有效全面的防护，使其适用于各种工业级产品。

我们推荐的型号为：陶瓷放电管：SMD4532-90V ESD静电二极管YESD0521P
