搞懂隔离型收发器的各项优势 ，让你的系统设计少走弯路

在日益依赖高速数据、精准控制与稳定连接的当今世界，看似普通的收发器实则发挥着至关重要的作用。不过，并非所有收发器的性能都完全一致。为此，隔离型收发器应运而生，这种默默无闻的核心器件，正重塑工程师在安全、可靠性与性能层面的设计思路。

本文将介绍隔离型收发器的各项优势，进一步提升系统稳定性。但在此之前，我们先对电气隔离作出定义。

什么是电气隔离？

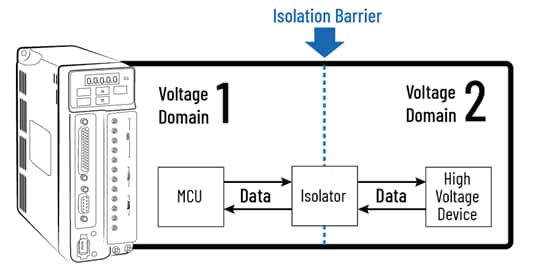

图1：电子电路中隔离工作原理的可视化表示

电气隔离指两个独立接地层实现物理分隔，同时保障两侧电路正常通信。具体要如何实现？依托内置变压器与电容产生的磁场、电场，电信号可跨越隔离屏障完成传输。ADI公司将这种隔离技术广泛应用于各类场景，包括RS-485、CAN、I2C、标准数字隔离器、隔离型ADC等诸多应用。

为何需要隔离？

常见的隔离类型主要有两种：功能隔离和安全隔离。安全隔离用于高压防护，功能隔离则保障电路基础工作性能。根据应用场景不同，选用隔离器件可能出于其中一种需求，也可能同时兼顾两类需求。

人身安全

医疗领域是体现安全隔离重要性最直观的场景。患者监测系统依赖于隔离型收发器，以保护连接到电气设备的患者免受电击伤害。隔离器将被放置在高电压系统与连接到患者的系统之间，以保护患者免受5000Vrms或更高瞬态电压的影响。

电路功能保护

电池管理系统（BMS）是功能隔离的典型应用场景。其中，电路的参考电压相较于控制器，在几伏到几百伏不等。隔离对于系统的正常运行至关重要，因为低压组件需要向压差高达数百伏的高压系统发送控制命令。

工业场景需同时配备功能隔离与安全隔离，隔离方案既能保障工厂操作人员人身安全，也可维护低压控制器与电机等高压设备间的通信链路。

接地基准分离的好处

隔离方案还可消除接地回路，优化现场总线收发器工作状态。当多台设备分接不同接地基准时便会形成接地回路（例如使用RS-485接口，设备之间的距离可达4000英尺），而各类接地基准电气电位不一致，会导致电压不平衡。电压差会在两个接地层间产生大电流，一旦超出收发器绝对最大额定值，会损坏器件，或使通信参数超出规范阈值而引发传输故障。隔离型收发器可让总线侧基准电位相对于逻辑侧本地接地实现浮置，消除电压不平衡，从根源避免接地回路电流产生。

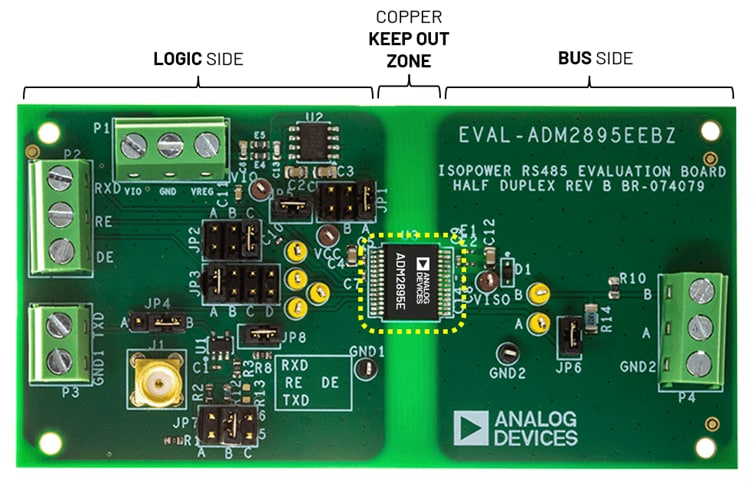

图2：EVAL-ADM2896E评估板

图2展示的ADM2895E是一款RS-485收发器，具备±60V故障防护、±25V共模电压范围，隔离屏障耐压最高可达5700Vrms，适配高可靠性严苛工况。

再来看另一类以优化信号完整性为核心需求的应用场景。若噪声接地层干扰精密元器件，物理分隔的接地层可隔绝噪声电位，为精密设备提供低噪声接地环境，保障设备稳定运行。

结语

若要打造长寿命稳定系统，电气隔离是保障系统安全、维持设备功能的关键所在。它可保持信号清晰，保护人员和设备，即便存在电压失配，也能保障通信链路持续连通。无论应用于电机、医疗设备还是电池包，隔离技术都能让产品设计从容应对各类挑战。
