1.65Gbps网速！小伙手搓5G CPE路由器！延迟仅10ms……

工程名称：便携式5G_CPE_Wi-Fi6路由器

前言

这，是一个Mini的**5G无线路由器**！

网速达1.65Gbps

延迟低至10ms

▼

这意味着啥？

意味着有了它，你*打瓦，吃鸡，王者，看视频不会**卡**！拉取大模型，SSH远程开发，数据回传，移动式AI研发与边缘计算部署，临时/户外直播*……更不会卡！

但 ，这并非最大亮点！

毕竟，市面上这样的5G CPE路由器，只要价钱到位，你都能买到。

它最大的亮点是：

作者把市面上300-500配置的5G CPE方案，做成了可个人复刻的开源口袋路由器！

接下来，我们就看看它的具体功能+设计方案！

*0***1

功能&亮点

”

路由器主要有3大功能+4大亮点↓

(1)5G网络能力

• 支持5G NR Sub-6GHz全频段，SA/NSA双模：n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79

• 下行速率峰值可达 2.4Gbps，上行 900Mbps

• 向下兼容4G LTE Cat.20 / WCDMA

(2)Wi-Fi6无线性能

• 双频AX3000规格：2.4GHz 574Mbps + 5GHz 2402Mbps

• 支持160MHz频宽、OFDMA、MU-MIMO、1024-QAM、TWT目标唤醒等Wi-Fi 6特性

• 理论并发带机量 128+台设备（支持16个SSID，2.4GHz/5GHz各8个）

(3)接口配置

• 1× Gigabit WAN口 + 1× Gigabit LAN口

• 1× USB 3.0（可扩展存储或共享网络，部分方案支持USB 3.0/PCIe切换）

• 1× Nano SIM卡槽（部分方案支持双SIM）

• 内置高增益全向天线（支持外接天线扩展）

(4)4大亮点

• 整机功耗控制在<13W：基于MT7981作为Filogic 820平台主控，内置硬件NAT卸载（NAPT）与HQoS流量管控，配合MT7976CN套片实现5G转Wi-Fi 6的低延迟转发，

• 模块化设计：5G模组采用M.2接口，可根据不同地区频段需求灵活更换，延长产品生命周期

• 宽温工作范围：-20℃~60℃，支持ESD防护及电源浪涌保护，实现工业级稳定性

• OpenWrt生态，便于二次开发：社区支持完善，SDK开放程度高，便于二次开发定制如：VPN加速、广告过滤、流量管控、SD-WAN等功能

*0***2

硬件设计方案

”

作者用嘉立创EDA设计了电路，尺寸可免费打样。

左右滑动查看更多

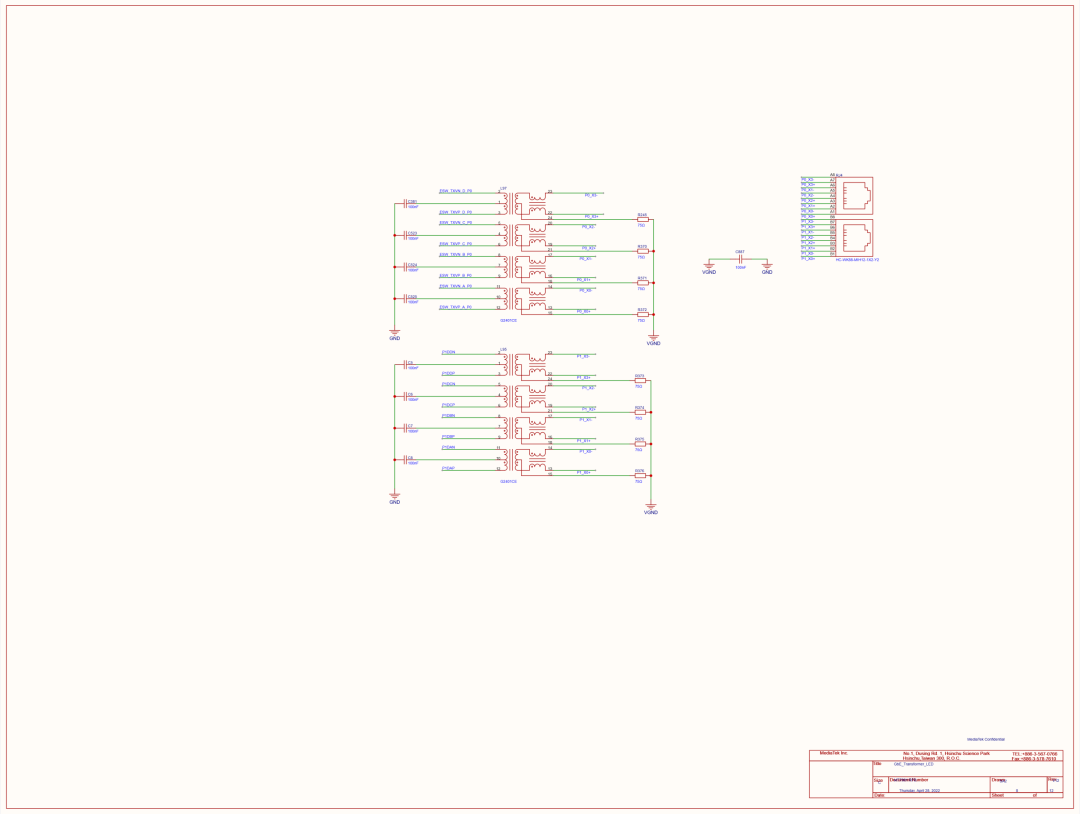

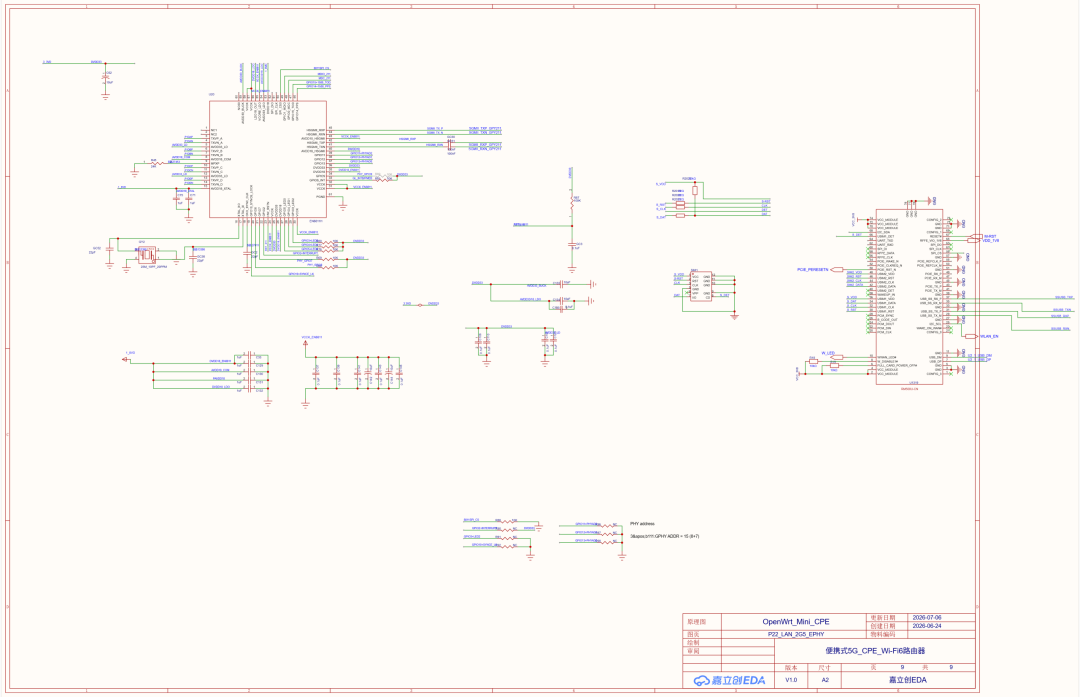

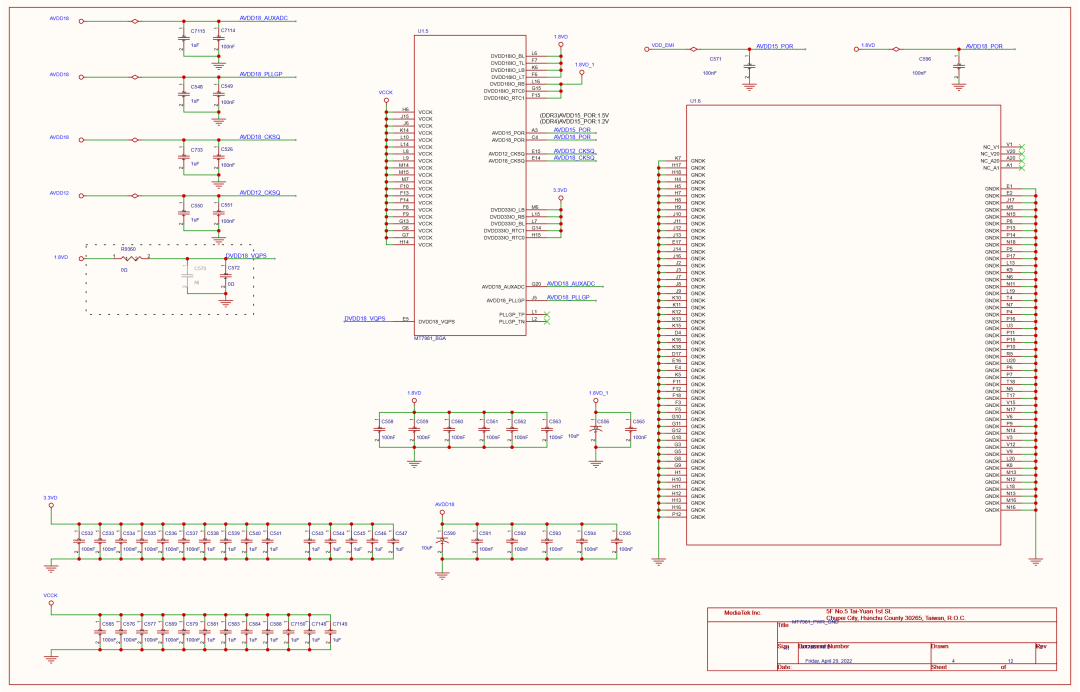

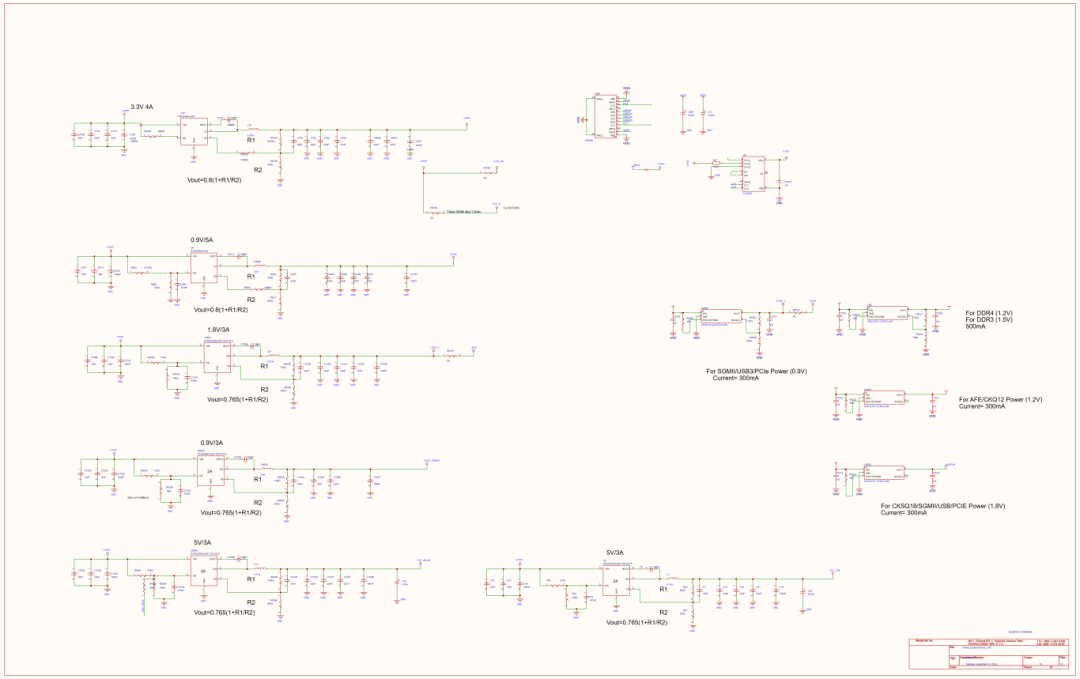

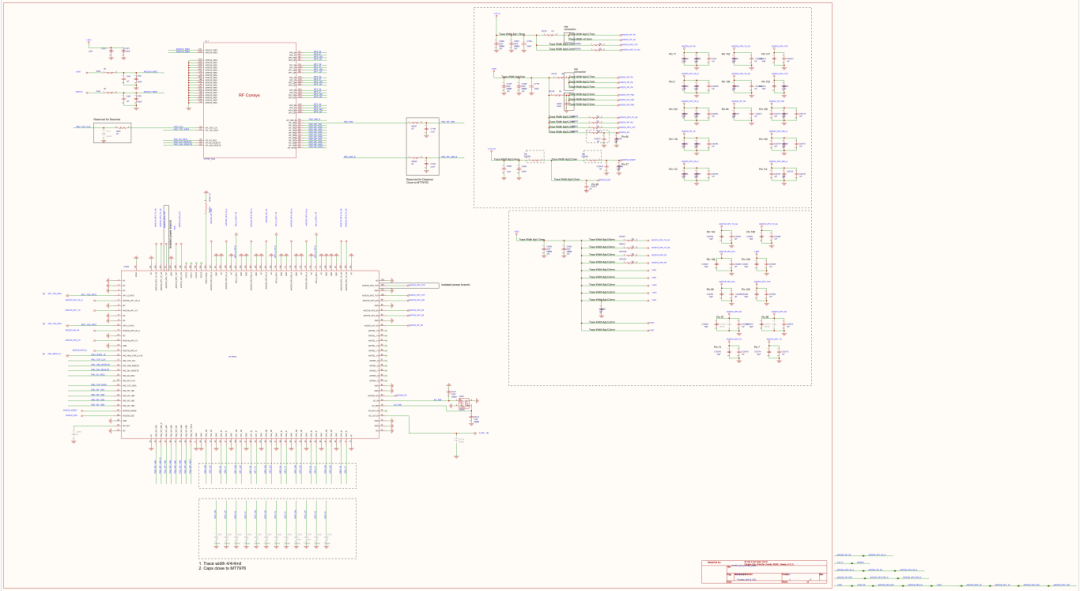

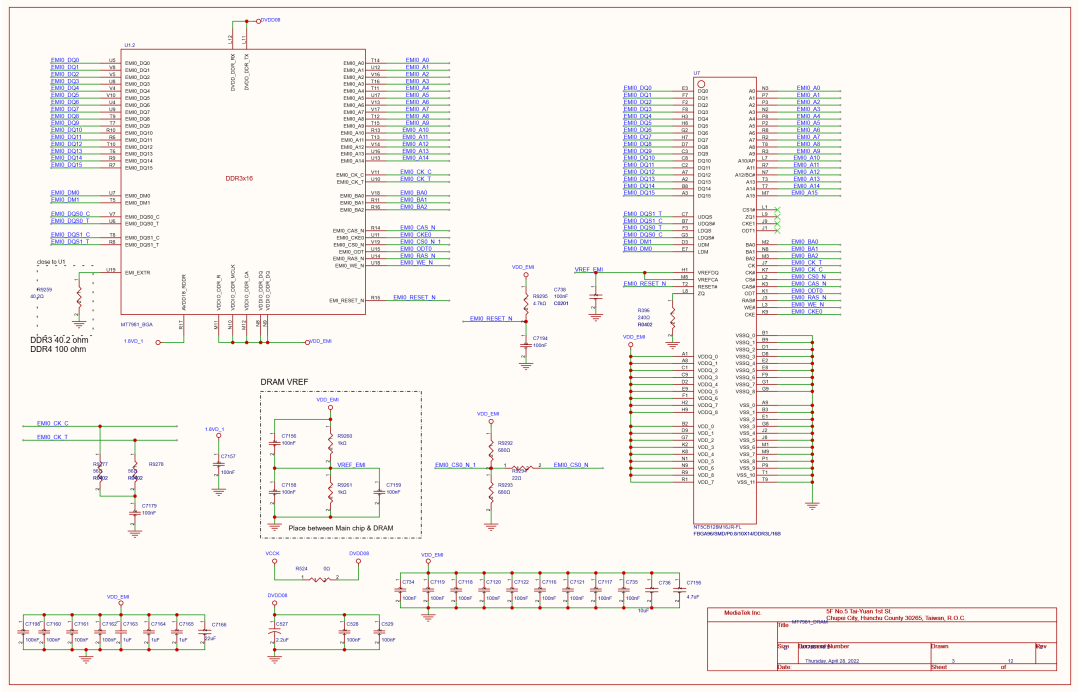

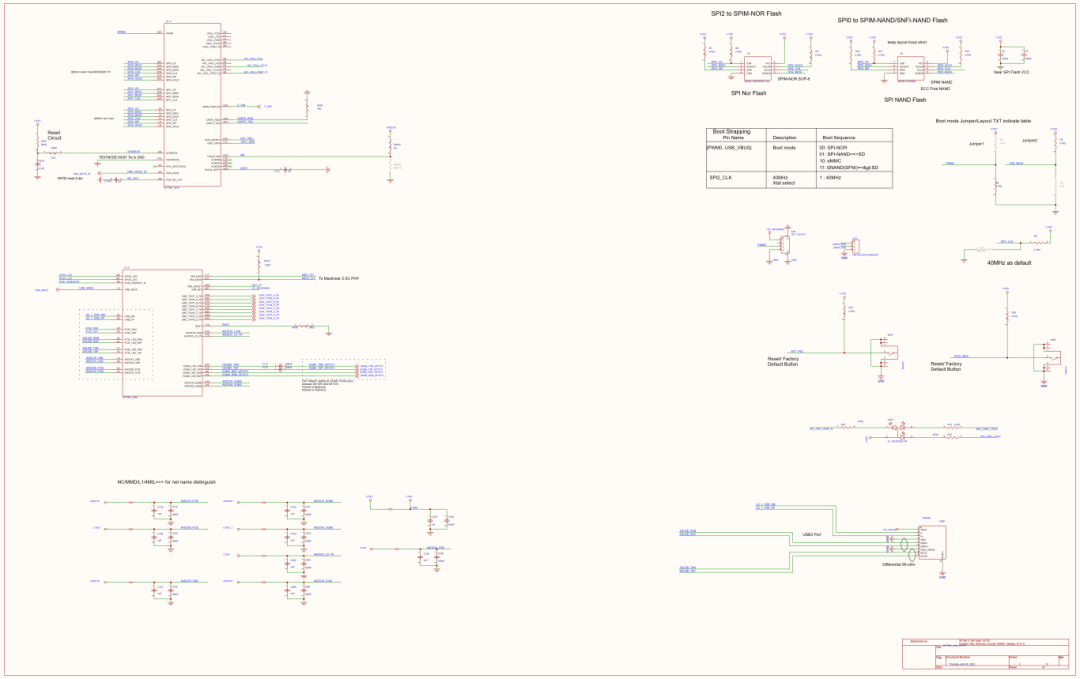

原理图

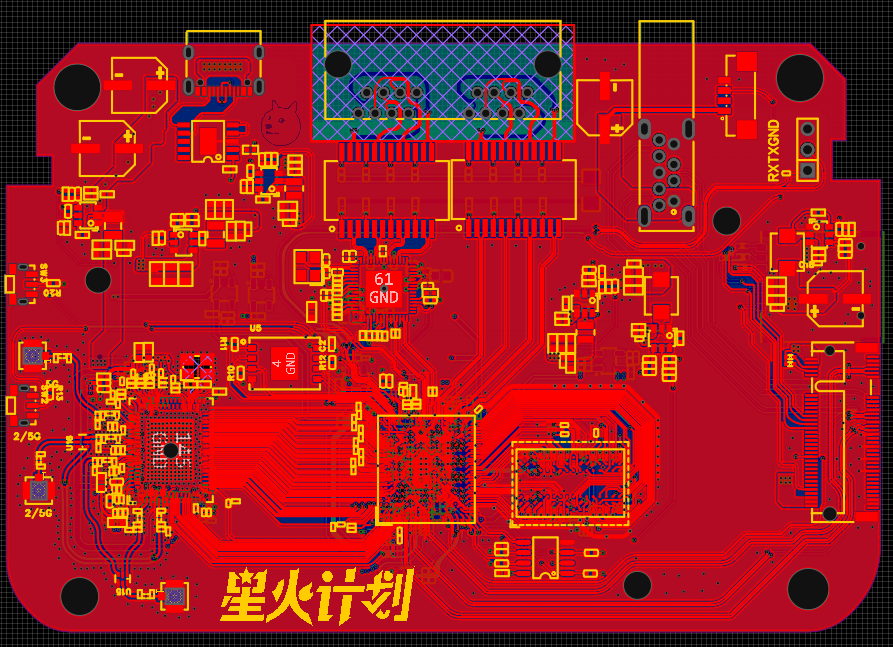

PCB图

核心硬件方案

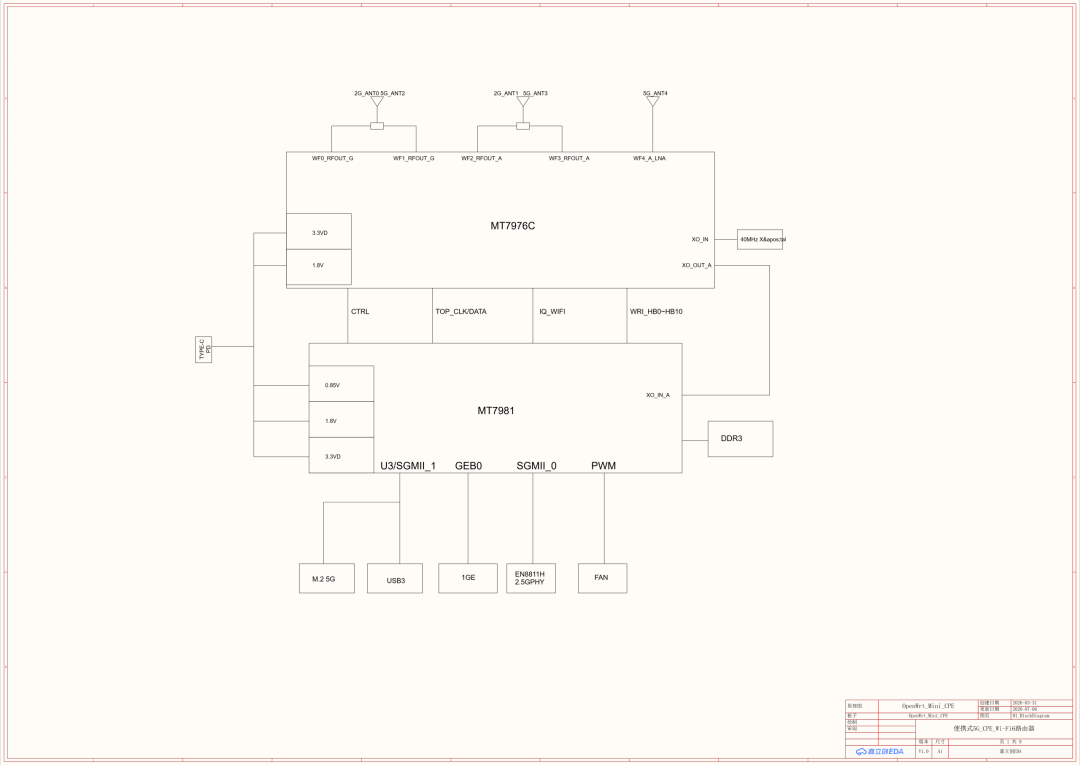

这个路由器基于联发科MTK7981平台打造，采用了先进的MT7981 + MT7976CN+EN8811H模块化设计方案：

• 主控：MT7981B 双核1.3GHz ARM Cortex-A53（64位），集成硬件NAT加速引擎（NAPT），负责系统调度、数据转发及网络协议处理

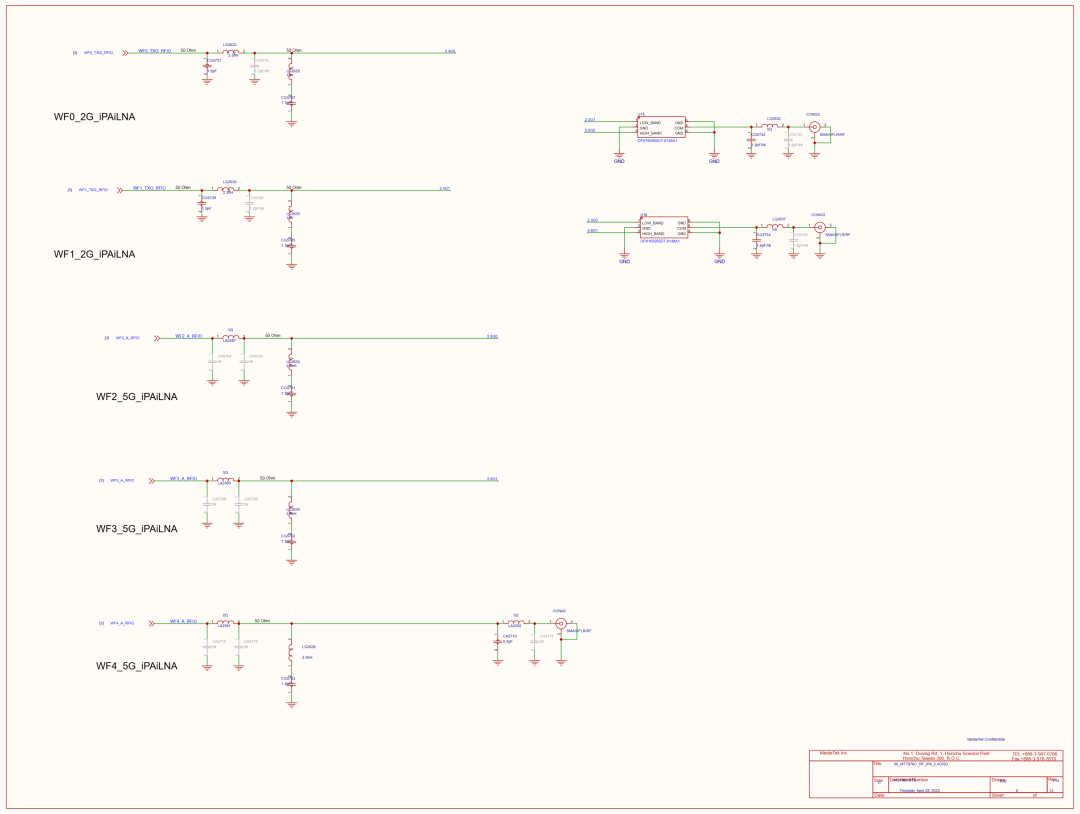

• Wi-Fi基带/射频：MT7976CN 2.4GHz 2T2R + 5GHz 3T3R 双频并发，集成 iPA+iLNA 射频前端，支持160MHz频宽与DBDC双频同时工作

• 千兆交换机：EN8811H 提供1× WAN 2.5G以太网接口，支持自动MDI/MDIX

• 5G模组接口：M.2 (Key B) 可插拔式设计，支持主流5G模组（如移远、广和通等），便于升级维护

*0***3

软件设计方案

”

软件生态：OpenWrt主线支持，SDK开放

编译方法如下：

1. 装依赖

sudo apt update && sudo apt install -y build-essential gawk gettext git libncurses5-dev libssl-dev zlib1g-dev swig unzip file wget python3 python3-distutils rsync subversion time xsltproc flex bison libelf-dev ecj fastjar java-propose-classpath libncursesw5-dev libxml-parser-perl python3-setuptools python3-dev libpcre2-dev curl jq

2. 拉取代码（指定 test 分支）

cd ~

3. 更新 feeds

./scripts/feeds update -a

4. 配置

make menuconfig

5. 下载

make download -j$(nproc)

6. 编译

make -j1 V=s

PS：烧录方法请查看开源网址附件里的文档。

*0***4

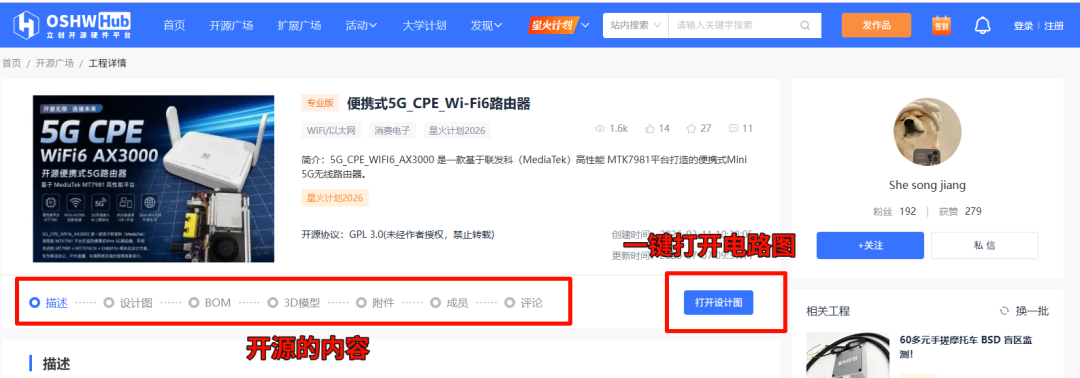

开源网址

”

怎么样？你喜欢这个项目吗？你会想复刻吗？

如果你想给作者点赞or深入学习，欢迎前往开源网址~

开源网址：https://oshwhub.com/ssj1322320585/portable-router-5gcpewifi6ax1800
