01应用背景：

以太网在智能汽车中的关键作用

在汽车智能化、电动化与网联化持续演进的趋势下，以太网已逐步成为车载通信的核心骨干网络，广泛应用于自动驾驶域控制器、信息娱乐系统、摄像头视频传输以及V2X等高带宽场景。

然而在实车测试与系统验证过程中，工程师面临以下挑战：

以太网类型多样（如IEEE 100BASE-T1、1000BASE-T1、1000/100BASE-TX）

数据流量大、带宽压力高

通道配置复杂，数据筛选效率低

调试场景中对关键数据捕获与同步分析要求高

在此背景下，如何全面捕获、有效过滤、同步采集并高效记录以太网数据，成为确保开发效率与测试质量的核心问题。

02解决方案：

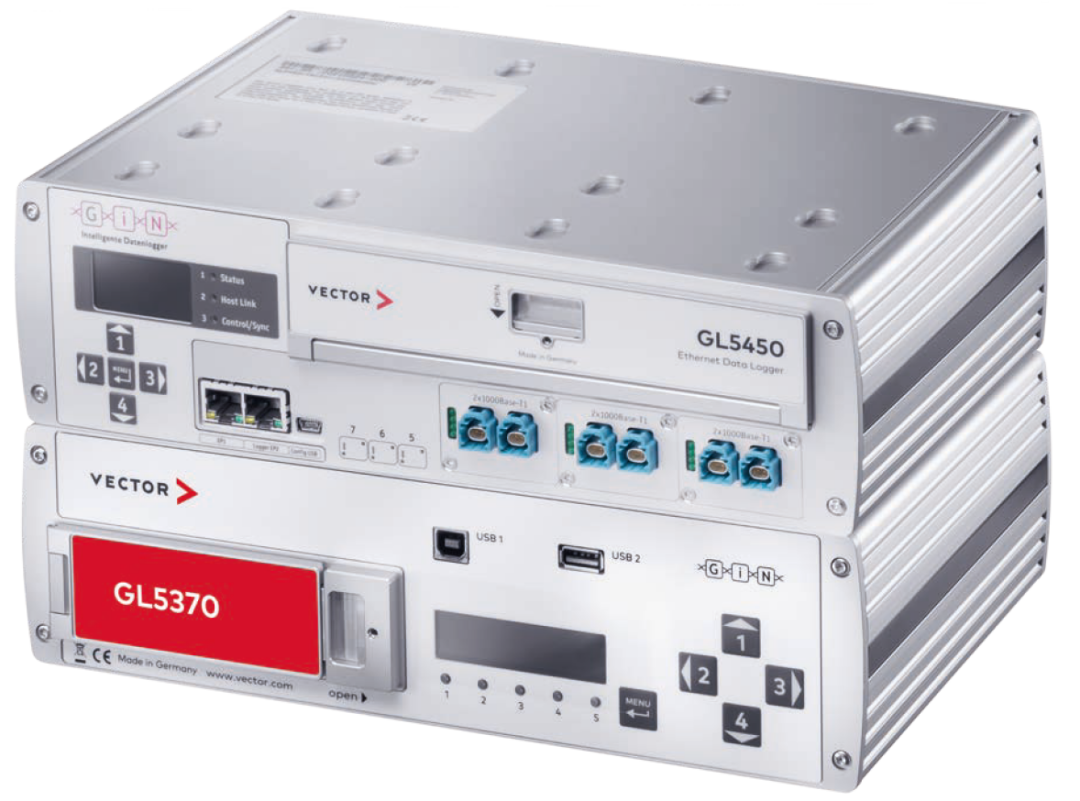

专业以太网记录模块GL5450

为应对上述需求，GL5450应运而生。作为GL Family系列中专为以太网数据采集打造的记录模块，为车载网络测试和验证提供更强有力的支持。

GL5450的核心优势包括：

配合GL53xx或GL3400使用，作为其以太网扩展模块，无缝集成

支持多类型以太网接口，通道配置灵活

优化记录模式与过滤标记机制，提升调试效率

适配大容量高速存储，保障长时间记录稳定性

无论是ECU精细调试，还是复杂系统的长时间实车验证，GL5450均能凭借高可靠性与强扩展性，全面满足工程师在各类测试场景中的专业需求。

模块化设计：灵活集成，便于部署

GL5450支持将以太网数据直接独立记录至本地SSD存储介质，实现高速、高带宽、多通道的稳定采集，满足当前车载以太网通信测试中对数据吞吐率与记录可靠性的严苛要求。

多种以太网接口：全面覆盖测试需求

GL5450配备20多路的以太网接口，支持不同通信速率与标准协议，广泛覆盖当前车载以太网测试场景中的主流接口类型：

20路IEEE 100BASE-T1车载以太网接口

6路IEEE 1000BASE-T1高速以太网接口

多种记录模式：灵活应对复杂场景

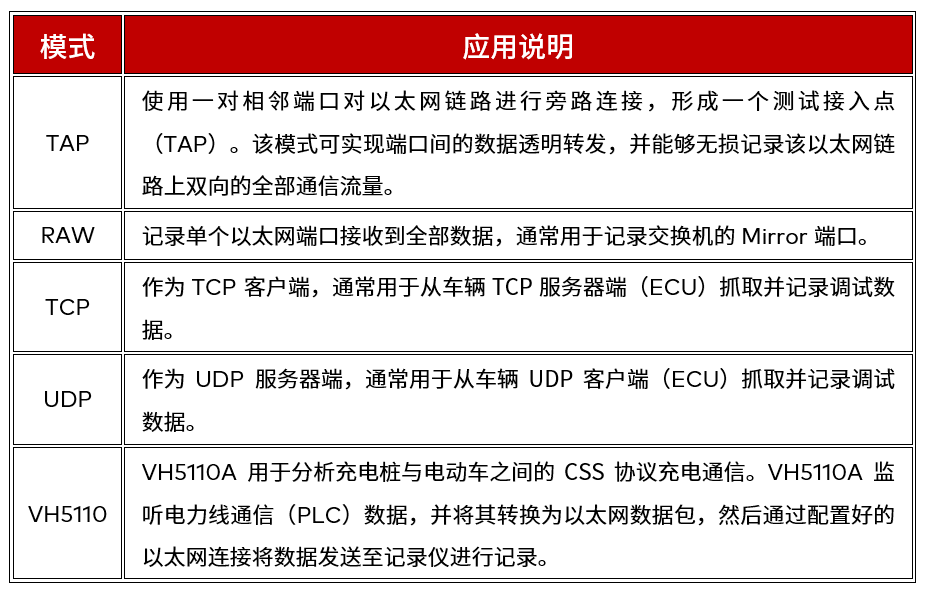

GL5450支持多种以太网数据记录模式，可根据不同设备或协议栈灵活选择最合适的采集方式，包括：

过滤与标签功能：精准锁定关键数据

以太网数据记录的一个显著特点是数据量庞大，其中往往包含大量无效信息，不仅占用存储空间，还会给后续的数据分析工作带来不小的挑战。在实际测试过程中，数据过滤功能常用于对特定敏感信息的屏蔽与管理。例如在实车测试中，某些数据（如GPS位置信息）可能涉及地理敏感区域或存在数据出境风险。通过配置过滤规则，可在数据采集阶段直接排除这类敏感数据，从而有效避免合规风险，满足数据安全与隐私保护的相关要求。为了帮助客户高效、精准地记录下真正关心的数据，GL Logger在数据采集阶段即提供强大的过滤与标签机制。

数据过滤Filter

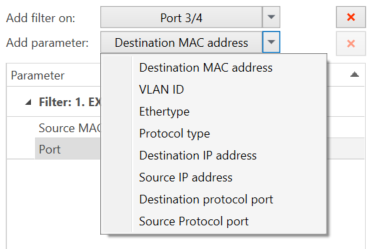

以物理端口为基础设置过滤规则

支持基于MAC地址、IP地址、协议类型等条件进行实时过滤

支持逻辑组合过滤

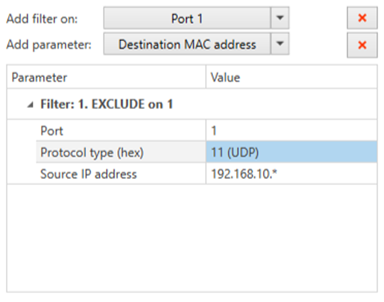

例1（AND逻辑）：过滤源地址为192.168.10.*且为UDP的数据包

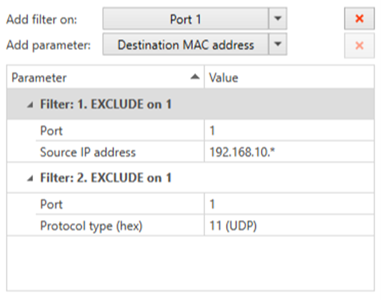

例2（OR逻辑）：过滤源地址为192.168.10.*或所有UDP数据包

Marker（标记）功能

在实际测试过程中，工程师常常需要快速提取特定时刻前后的数据进行分析。为此，GL5450支持灵活且功能强大的Marker机制，用于标注关键测试事件，便于数据回溯与快速定位。

通用标记：用户可以在记录过程中设置Marker，该设置可同时发送至GL53xx/GL3400与GL5450。

针对GL5450，用户可通过配套数据导出工具读取SSD中所关心的Marker附近特定时间范围的数据并导出。

通过LTL脚本，用户可单独为GL5450的数据流中添加Marker，并将其同步保存至本地SSD中，提升可读性与后处理效率。

03双SSD存储：

高速写入保障长时间记录

GL5450最多支持两个独立硬盘托架，每个托架可安装2.5英寸可更换SSD，每块SSD最大容量支持1TB，满足海量以太网数据的长时间记录需求。

关键特性包括：

数据以原始格式写入SSD，可通过Vector Readout Utility和Vector Logger Suite 导出所需目标文件格式，如PCAPNG、BLF等。

最大写入速率高达245MB/s，满足高速数据采集场景。

04同步记录 |Logger Compound

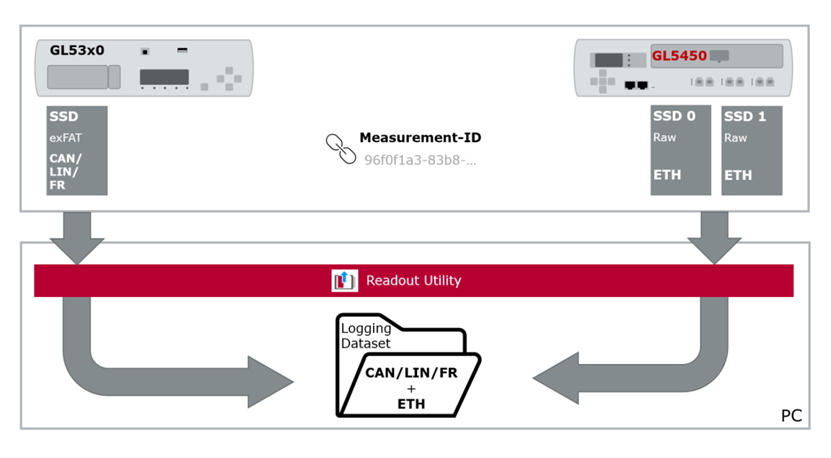

GL5450作为以太网记录扩展模块，可与GL53x0/GL3400组合成一个Logger Compound。在同一Logger Compound架构下，最多支持3台GL5450与GL53x0/GL3400同步运行，实现协同数据采集。

同一个Logger Compound通过唯一标识符测量ID（Measurement ID）进行识别，该ID可以保证所有数据均来源于同一次测量过程。GL5450和GL53x0/GL3400虽通过不同的SSD进行数据存储，但可以通过同步线保证设备数据的时间戳完全同步。

注意事项：

一旦开始测量，参与的SSD不能随意更换。如果系统检测到

05结语

作为一款专为车载以太网打造的高端数据记录模块，GL5450不仅具备强大的数据采集能力和丰富的协议支持，更通过Marker、Filter、Logger Compound等机制，帮助工程师更高效、更精准地完成测试任务。
