解决电源烧毁问题：5000VAC高隔离电源模块详解

主路隔离电源与DC-DC模块串联使用时，后者常在耐压测试中因"电压堆叠"而击穿。本文揭秘这一隐形风险，并介绍5000VAC高隔离的应对方案。

 为何隔离电源会"无辜"烧毁？

在电表系统电源设计中，许多工程师遇到过这样的困惑：明明主路已经配置了隔离电源，为何后级的DC-DC隔离模块仍在耐压测试中损坏？问题的症结往往隐藏在一个被忽视的设计细节中 — 当主路隔离电源与DC-DC隔离电源模块串联使用时，两者原边-副边之间的隔离电容会形成串联分压网络。

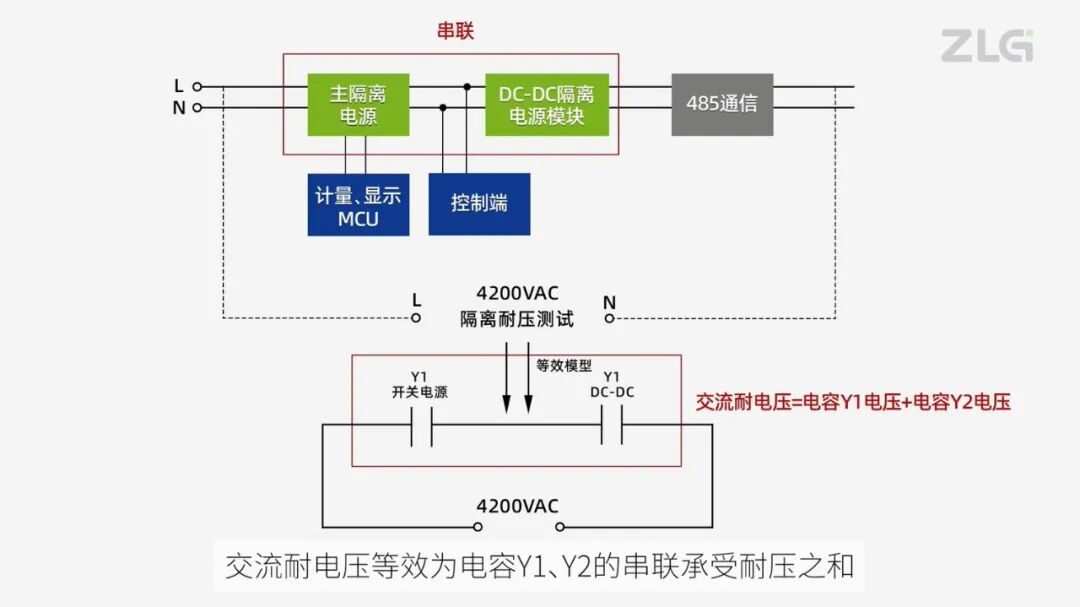

 机理剖析：4200VAC试验下的"电压堆叠"

在进行4200VAC隔离耐压试验时，交流电压并非均匀分配。主路电源与DC-DC模块的隔离电容（等效为Y电容）串联后，电压分配与容抗成反比。由于DC-DC模块通常具有更小的隔离电容，其两端往往要承受90%以上的试验电压。

这种"弱者承担更多"的反直觉现象，导致额定隔离电压较低的DC-DC模块被迫充当主隔离屏障，最终因过压击穿而失效。
 解决方案：P-WS-1W系列高隔离电源模块

针对高压隔离应用的严苛要求，ZLG致远电子推出P-WS-1W系列加强绝缘型电源模块，专为解决串联分压风险而设计：

1. 超高隔离耐压

隔离电压高达5000VAC/6000VDC，远超常规4200VAC测试要求，提供充足的设计裕量。2. 加强绝缘设计电气间隙与爬电距离大于8mm，符合增强绝缘（Reinforced Insulation）标准，有效杜绝电弧放电风险。3. 全工况适应性
