单颗搞定5串锂电主动均衡！MPS MP2645A，根治BMS电芯一致性“慢性病”

2026-09-19 00:28 电池管理 3 次阅读

摘要：关键词：MP2645A、主动均衡、BMS、电芯一致性、储能电池、锂电池在储能、新能源汽车、两轮电动车、工业电池等领域的BMS研发中，电芯一致性差是行业长期存在的“慢性病”。电池经过长期充放电循环后，单体电芯电压、容量偏差持续拉大，导致整包可用容量缩水，续航衰减，提升过充过放、热失控隐患。长期以来，行业始终陷入两难困境：被动均衡低效高耗、大容量场景持续乏力；传统主动均衡电路臃肿、器件繁多、成本

关键词：MP2645A、主动均衡、BMS、电芯一致性、储能电池、锂电池

在储能、新能源汽车、两轮电动车、工业电池等领域的BMS研发中，电芯一致性差是行业长期存在的“慢性病”。电池经过长期充放电循环后，单体电芯电压、容量偏差持续拉大，导致整包可用容量缩水，续航衰减，提升过充过放、热失控隐患。

长期以来，行业始终陷入两难困境：被动均衡低效高耗、大容量场景持续乏力；传统主动均衡电路臃肿、器件繁多、成本高昂，小型紧凑设备无法落地。针对行业痛点，MPS重磅推出高集成双向主动均衡IC——MP2645A，以单芯片一站式解决方案，打通均衡技术壁垒，适配全品类锂电及超级电容设备。

两大传统均衡方案，痛点难以根除

被动均衡：低效 “放血疗法”，大容量场景乏力

被动均衡依靠大功率电阻消耗电芯多余电量实现电压对齐，能量几乎全部转化为热量损耗，均衡效率几乎为0%。行业常规均衡电流仅200mA以内，面对当下主流314Ah大容量储能电芯，压差校正速度极慢，无法及时修正电芯偏差。同时设备需额外加装散热片、独立风道，叠加能耗、散热、电池损耗多重成本，高频循环工况下综合性价比极低，完全适配不了新一代储能设备需求，综合性价比很低。

传统矩阵主动均衡：硬件堆砌严重，量产落地困难

常规主动均衡虽能实现能量转移，但方案需要搭配大量功率电感、阻容元件、高压MOS管与隔离驱动，导致PCB布局面积翻倍，BOM成本居高不下。对于便携储能、大功率电动工具、两轮车等内部空间紧凑的设备，难以布置复杂电路，只能舍弃主动均衡功能，陷入性能与体积的取舍困境。

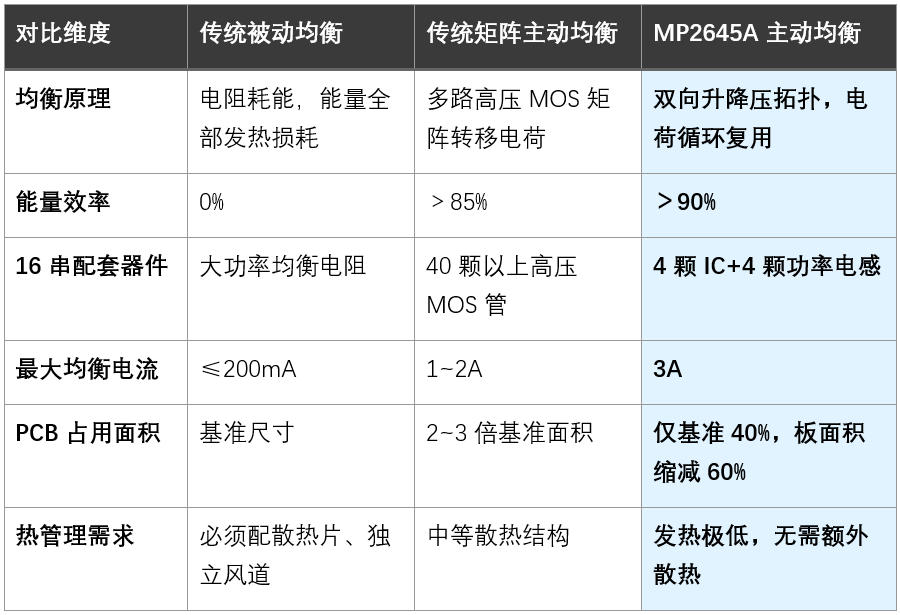

MP2645A四大核心优势，**如何替代传统方案？**

MPS自研拓扑架构打造MP2645A双向升降压主动均衡芯片，一颗器件可覆盖2~5串锂电、磷酸铁锂、锂聚合物、超级电容，搭载40V高耐压设计，预留充足安全余量，从底层解决传统均衡方案的痛点。

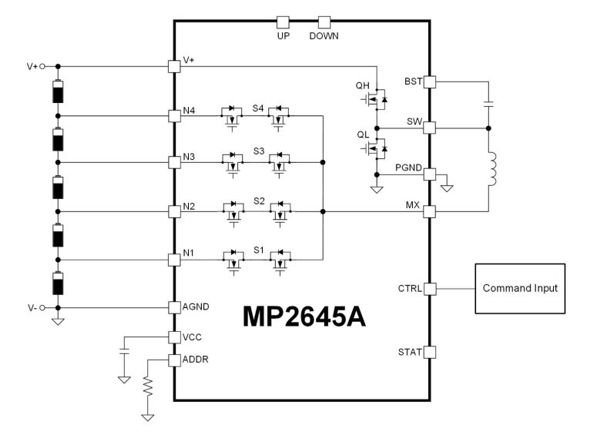

MP2645A 典型应用图

双向能量转运，均衡效率超90%

区别于被动均衡的耗能模式，MP2645A可在高低压电芯之间自由转移电量，全程无电阻耗能，发热极低，能量转移效率超90%。最高支持3A大电流双向均衡，可以完整释放电池标称容量，快速抹平多串电芯压差，避免短板电芯拖累整包容量。实测5串电芯均衡曲线显示，初始压差悬殊的多串电芯，可快速收敛至统一电压区间，长期循环使用能持续维持电芯高度一致性，有效延缓电芯衰减，拉长电池包整体使用寿命。

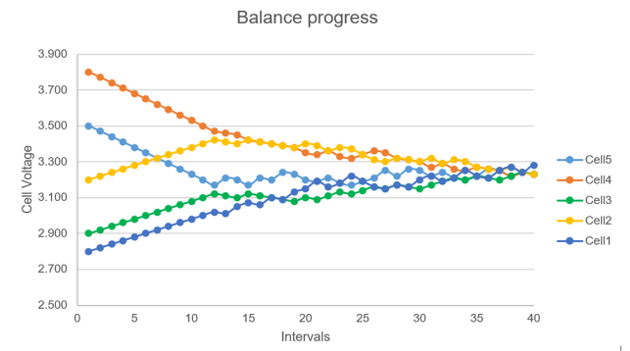

5节电池典型均衡过程示意图

高串数灵活级联，单线通信简化主控

MP2645A支持多芯片重叠桥接级联扩展，单控制端口最多可级联8颗芯片，最高覆盖33串电池系统；多端口并联可突破33串限制，适配大型储能集装箱、换电重卡等高串数、大容量电池系统。同时搭载极简单线通信机制，MCU仅需一根信号线就能管控全部级联器件，节约主控I/O资源，简化PCB布线，降低研发调试难度，提升整机系统可靠性。

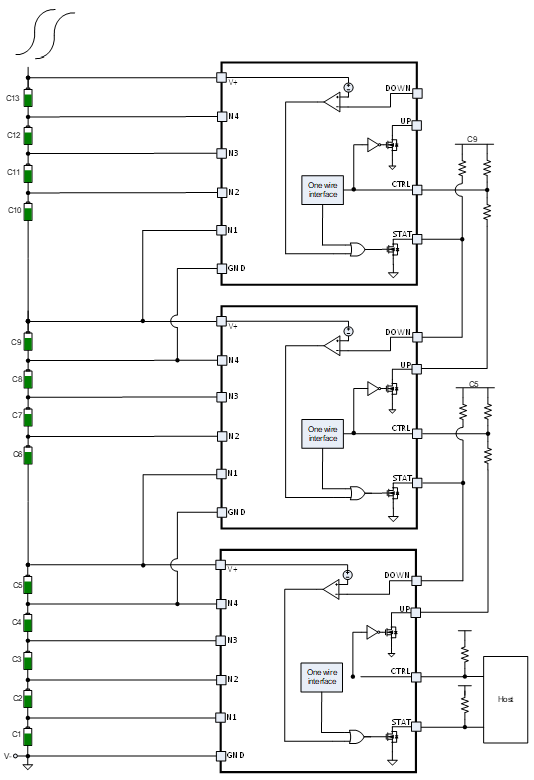

MP2645A 通信接口示意图

联动MPS完整生态，搭建BMS管控体系

MP2645A可与MPS全系BMS芯片无缝适配，搭配AFE电池监测芯片、搭建“采样—计算—均衡—反馈”全闭环BMS解决方案。

AFE实时采集每节电芯电压、温度数据；
MCU根据电芯压差、容量差输出最优均衡策略；
单线通信下发指令，MP2645A执行跨电芯能量转移；
AFE二次采样校验电压，动态修正均衡逻辑，循环优化电芯一致性。

微型QFN封装，内置多重安全保护

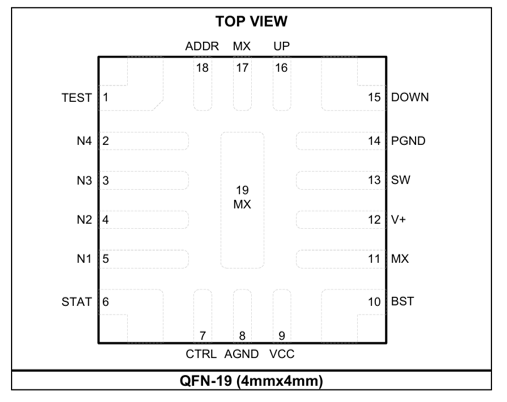

MP2645A采用QFN-19（4mm×4mm）超小封装，内部集成多路功率MOS管，外围仅需少量阻容元件+1颗功率电感即可完成电路设计，相较传统主动均衡方案，压缩了PCB布局空间，解决小型设备空间受限难题。硬件层面内置看门狗、电芯过压保护、芯片热关断保护，当MCU通信异常时可自动切换安全模式，从底层规避电芯过放、热失控风险，保障设备长期稳定运行。
