前言
在做 FPGA 存储接口实验 时，经常会遇到一个尴尬的情况：开发板自带的存储接口要么数量有限，要么干脆没有。而市面上自带 SATA 或 NVMe 的 FPGA 开发板本来就非常少见，就算有，价格也往往高得离谱。这样一来，如果想要同时研究 SATA 和 NVMe，就会变得异常麻烦。
很多人可能会想到通过扩展卡来解决，但现实是：存储接口类的 FMC 扩展卡本来就很少见，同时覆盖 SATA + NVMe 的更是凤毛麟角。
StreamCore-NVMe-SATA-FMC 扩展子卡，正好填补了这个空白。它小巧灵活，却能同时满足对 SATA 和 NVMe 接口有学习或验证需求的人群。
介绍

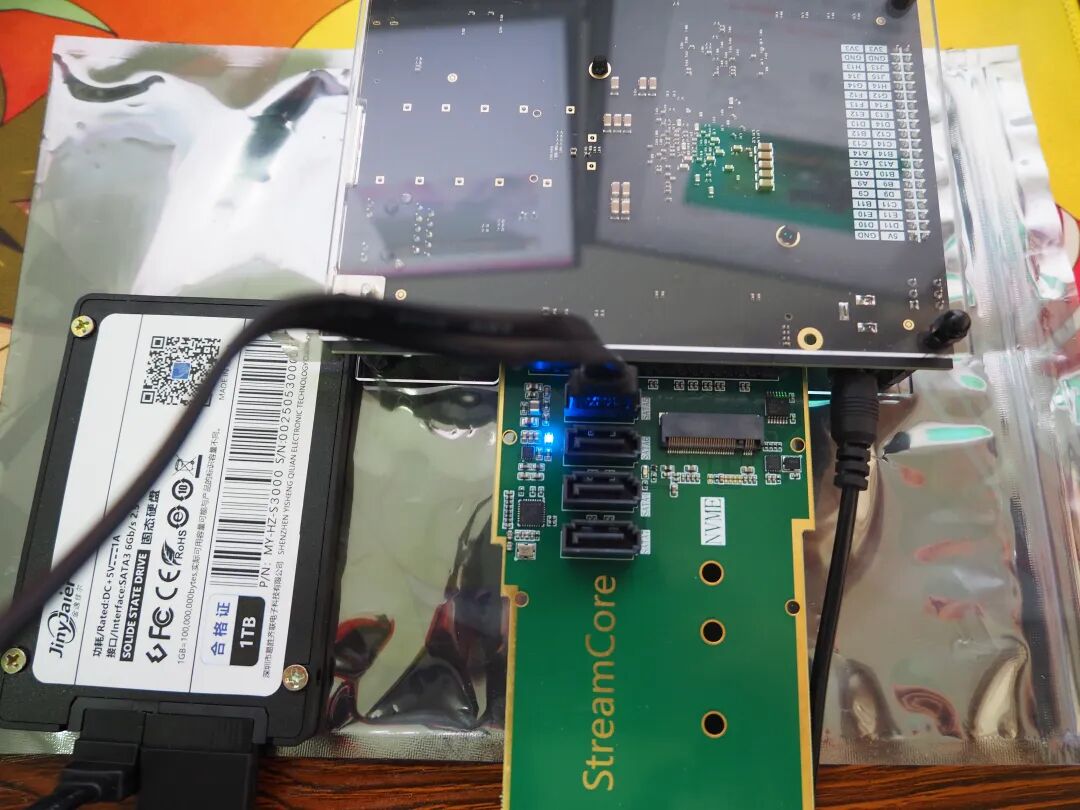

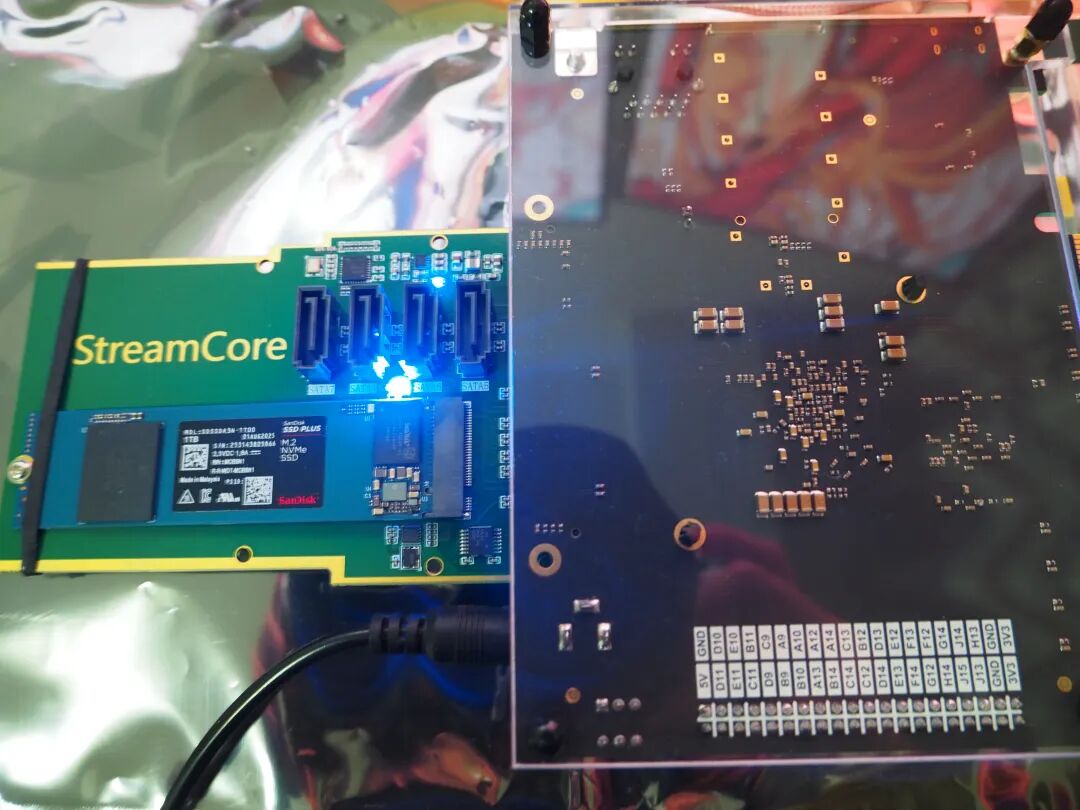

该子卡提供了 4 个 SATA 接口 和 1 个 M.2 接口。接口资源通过 FMC-HPC 连接，其中：
- • M.2 接口占用 DP0–DP3（一个 GTBANK）
- • 4 个 SATA 接口占用 DP4–DP7（另一个 GTBANK）
此外，子卡还集成了一组参考时钟源，分别为 100 MHz 和 150 MHz，方便不同接口的链路初始化和测试需求。
| 性能参考 | SATA3.0 | NVME(PL) |
|---|---|---|
| Read Speed | 410MB/S(光威) | 2697MB/S(三星) |
| Write Speed | 250MB/S(光威) | 2667MB/S(三星) |
这张卡只要FPGA具备FMC接口即可使用，而且价格相对友好。
