睿擎派 FPGA-AD7606 扩展板 · 新品上架——工业级多通道数据采集，即插即用

来源：RT-Thread操作系统 开发板 7 次阅读
摘要：🔥 为什么选它？ 国产高性能 FPGA 紫光同创 PGL22G，40nm 工艺，21K LUT4 逻辑资源，板载 256MB DDR3 缓存，支持 FlexBus/DSMC 高速并行总线。 工业级 8 通道同步采样 ADI AD7606，16 位精度，每通道 200kSPS，±5V/±10V 软件可配，1MΩ 高阻抗输入，内置 ±16.5V 钳位保护。 零 CPU 干预的高速传输 通过 DSMC/

🔥 为什么选它？

国产高性能 FPGA

紫光同创 PGL22G，40nm 工艺，21K LUT4 逻辑资源，板载 256MB DDR3 缓存，支持 FlexBus/DSMC 高速并行总线。

工业级 8 通道同步采样

ADI AD7606，16 位精度，每通道 200kSPS，±5V/±10V 软件可配，1MΩ 高阻抗输入，内置 ±16.5V 钳位保护。

零 CPU 干预的高速传输

通过 DSMC/FlexBus 并行总线直连睿擎派 RC-Pi 3506，DMA 自动搬运，释放主核算力。

即插即用的工业级设计

板对板 BTB 直连，5V 单电源供电，-40℃~+85℃ 工业级温度范围，无需复杂接线即可快速搭建原型。

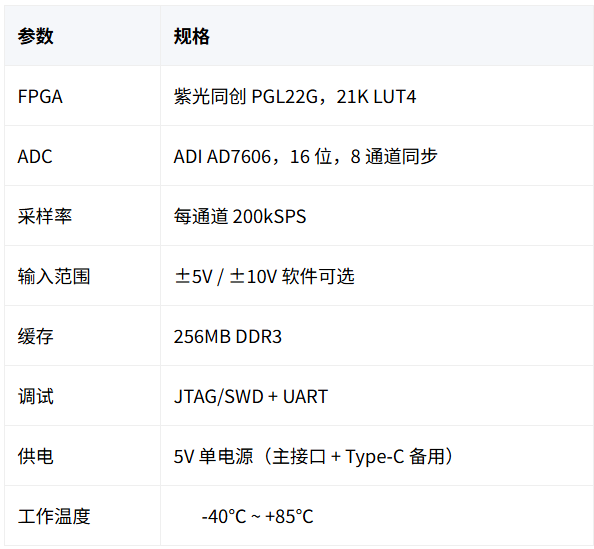

🛠️ 技术规格速览

💡 典型应用场景

工业控制

  • 多轴振动监测

  • 伺服驱动器电流/电压采集

  • PLC 模拟量输入扩展

能源管理

  • 三相电能质量分析

  • 光伏逆变器输出监测

  • 电池组单体电压采集

测试测量

  • 数据采集卡（DAQ）前端

  • 便携式示波器/逻辑分析仪

  • 声学阵列信号采集

科研教育

  • FPGA 数字信号处理教学平台

  • 高速数据采集系统原型验证

📦 套件清单

  • FPGA-AD7606 扩展板 ×1

  • FPGA 下载器 ×1（选配）

文档中心：https://www.rt-thread.com/ruiching/document/site/#/
