FS169ABL是速芯微电子最新推出的一款智能快充协议识别芯片。凭借全主流协议兼容、高耐压、高集成度的优势，为Type-A口快充设备提供优质解决方案，接下来为大家详细解读这款芯片的核心亮点与应用价值。
核心特性
✅1. 广泛的协议兼容性
FS169ABL支持目前市面上主流的快充协议，包括：BC1.2、 Apple 2.4A、QC2.0、QC3.0、QC3.0+、FCP、SCP、HSCP、AFC、MTK 等主流协议
✅2. 出色的耐压性能
- VIN耐压：高达35V
- DP/DM引脚耐压：高达36V
- 优异的耐压特性显著提升了系统的可靠性和抗干扰能力
✅3. 集成度高，外围简单
- 内部集成LDO（低压差线性稳压器），高压输出时损耗低
- 芯片供电可直接连接电源，无需额外降压电路
- 集成OPTO输出，通过电阻连接至光耦，方便反馈控制
- 支持精准恒流和过流保护
✅4. 封装形式
- 采用SOT23-6小型封装，适合空间受限的应用场景
- 每盘3000颗，适合批量生产
设计优势
1. 智能识别：自动识别手机类型，无需人工干预
2. 兼容性强：支持多种快充协议，适用各种品牌手机
3. 可靠性高：高耐压设计，有效防止电压冲击损坏
4. 外围简单：集成度高，BOM成本低，PCB布局灵活
5. 保护完善：内置恒流和过流保护，确保充电安全

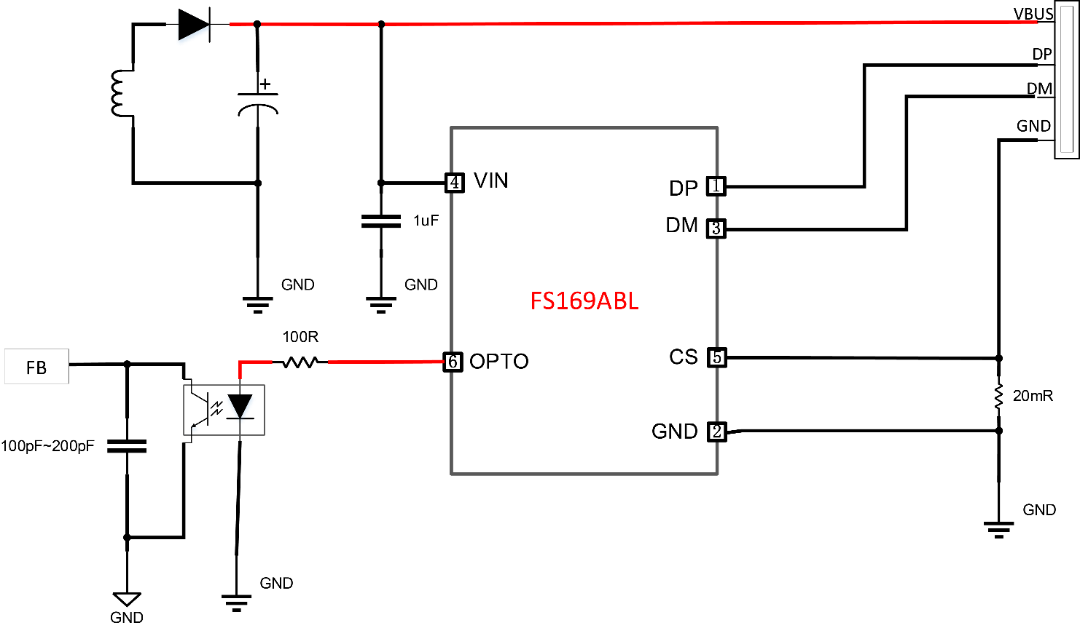

应用原理
极简应用电路，仅需搭配电容、电阻、采样电阻等少量外围器件，且电路布局简洁，无需复杂的布线设计。
总结
FS169ABL作为一款高耐压、多协议的快充协议识别芯片，以其广泛的协议兼容性、优异的耐压性能和简单的应用电路，成为USB Type-A充电设备的理想选择。无论是传统的旅充、墙充，还是新型的智能插座，FS169ABL都能提供稳定可靠的快充解决方案。
对于需要开发快充产品的工程师来说，FS169ABL不仅能简化设计，缩短开发周期，还能确保产品兼容市面上主流手机的快充需求，是USB充电方案中值得考虑的核心器件。
