这4种接线端子，遇到这种情况，可无脑选型！

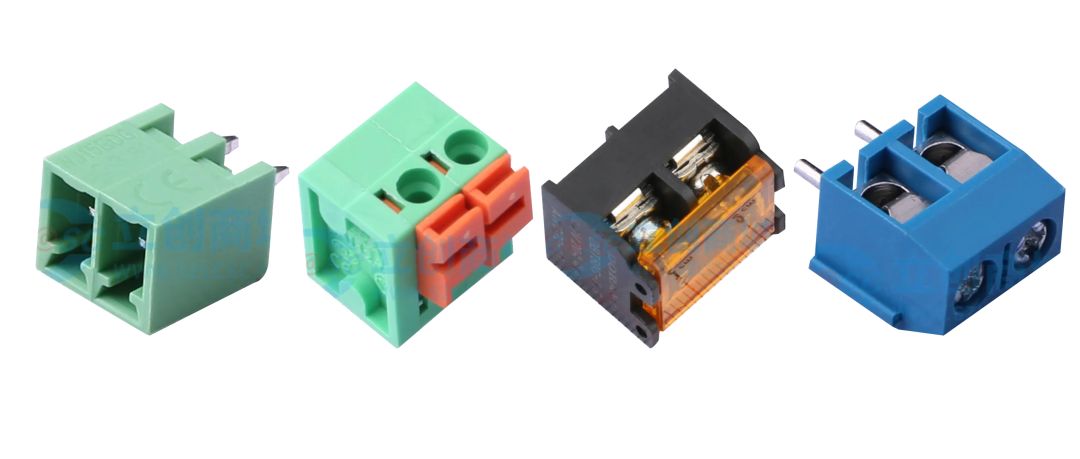

今天分享4种接线端子的参数**+无脑选型指南**，助你选型轻松不迷路！

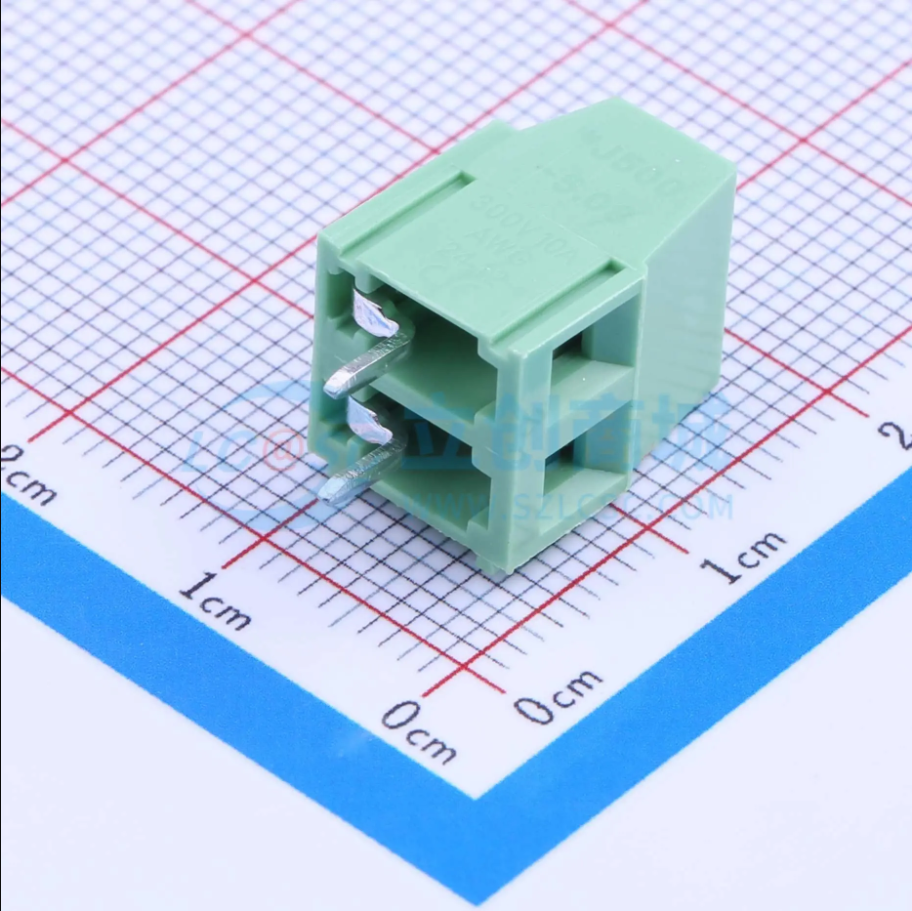

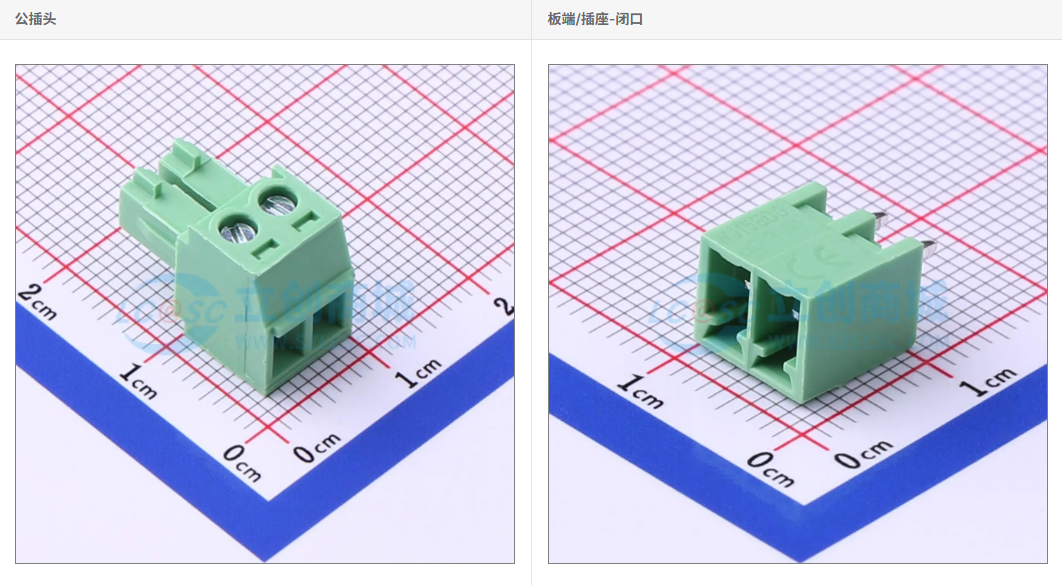

1.插拔式接线端子

1.1 参数说明

• 插拔式接线端子（Plug-in Terminal Block）常用于电源板、控制板、传感器、驱动器等场合。

• 它的核心特点就是“可插拔”；2P、3P、...到20P任意组合；

• 具有直插式、斜插式、横插式等多种排布；

• 耐电流能力强，从尺寸2.54mm、3.5mm、3.81mm到5.08mm、7.62mm等；间距越大往往支持的电流越大；例如3.81mm额定电流在7A以上；

• 接口插头插座之间有机械定位结构，防松脱，且有绝缘壳体避免短路。

1.2 无脑选型指南如下

• 电源板/控制板等，需要反复插拔测试的板子

• 模块化设计的板卡，要单独拆下来维修或替换

• 传感器/驱动器等，需要经常更换的情况

• 电流≤7A，空间紧凑

一句话总结：插拔式适合——"经常要拆的板子"，要插拔就选它，不需要插拔就别浪费这个成本

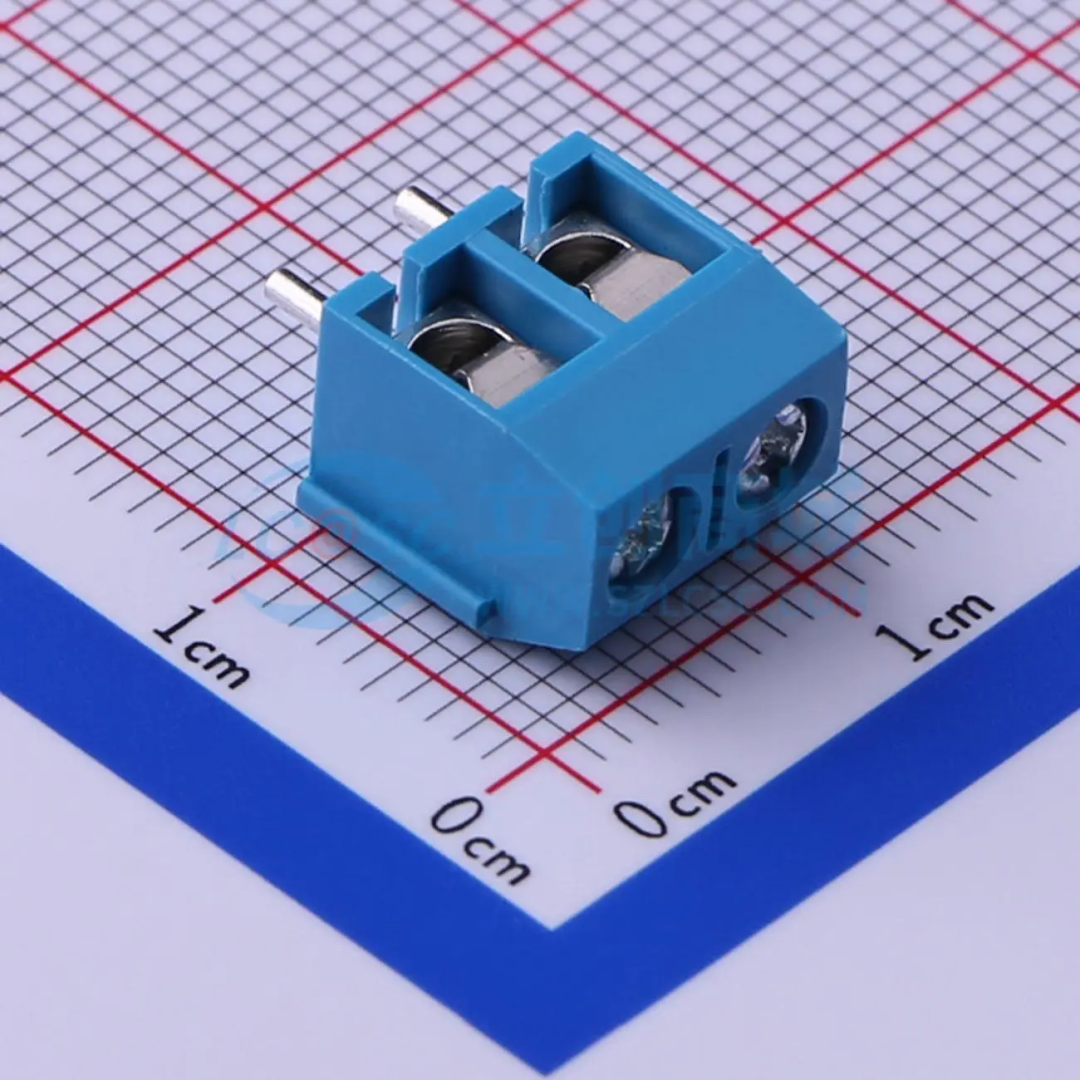

2.螺钉式接线端子

2.1 参数说明

• 接线牢固，直接通过螺钉压紧导线或压片，机械强度高；

• 常见间距有5.08mm、7.68mm、9.52mm、10.16mm等，往往间距越大，能承受的电压和电流越高，以5.08mm-2P接口为例，额定电压通常在250V、15A以上；

• 兼容多种线材，只要能拧进去就能固定；

2.2 无脑选型指南如下

• 接线后基本不会拆，要求连接牢固

• 电流15A以上，电压250V以上

• 线材类型杂（硬线、软线、不同线径混用）

• 工业控制柜、配电板、电机接线等应用场景

一句话总结：螺钉式适合——"接了就不会动它的大电流板子"，拧死就完事了

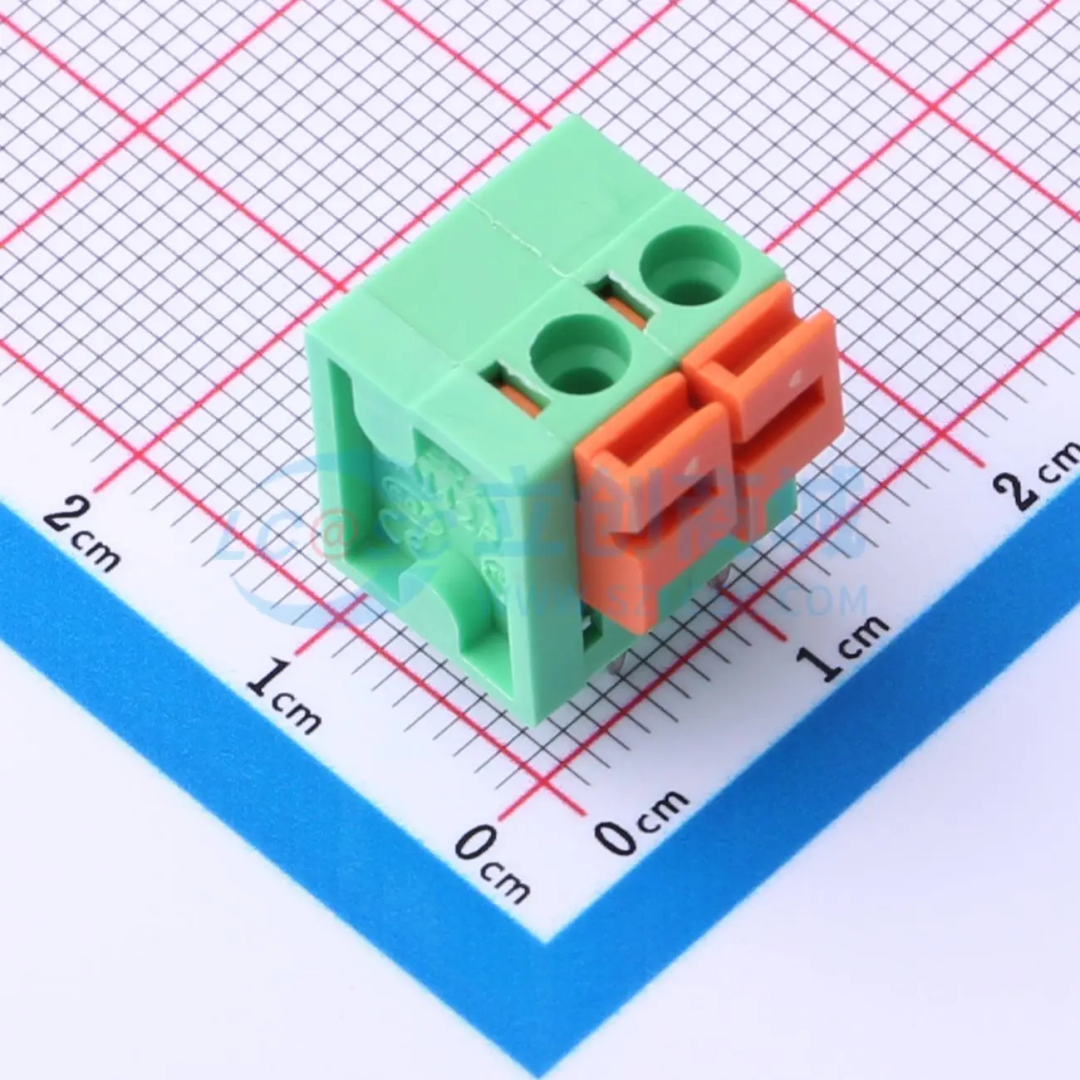

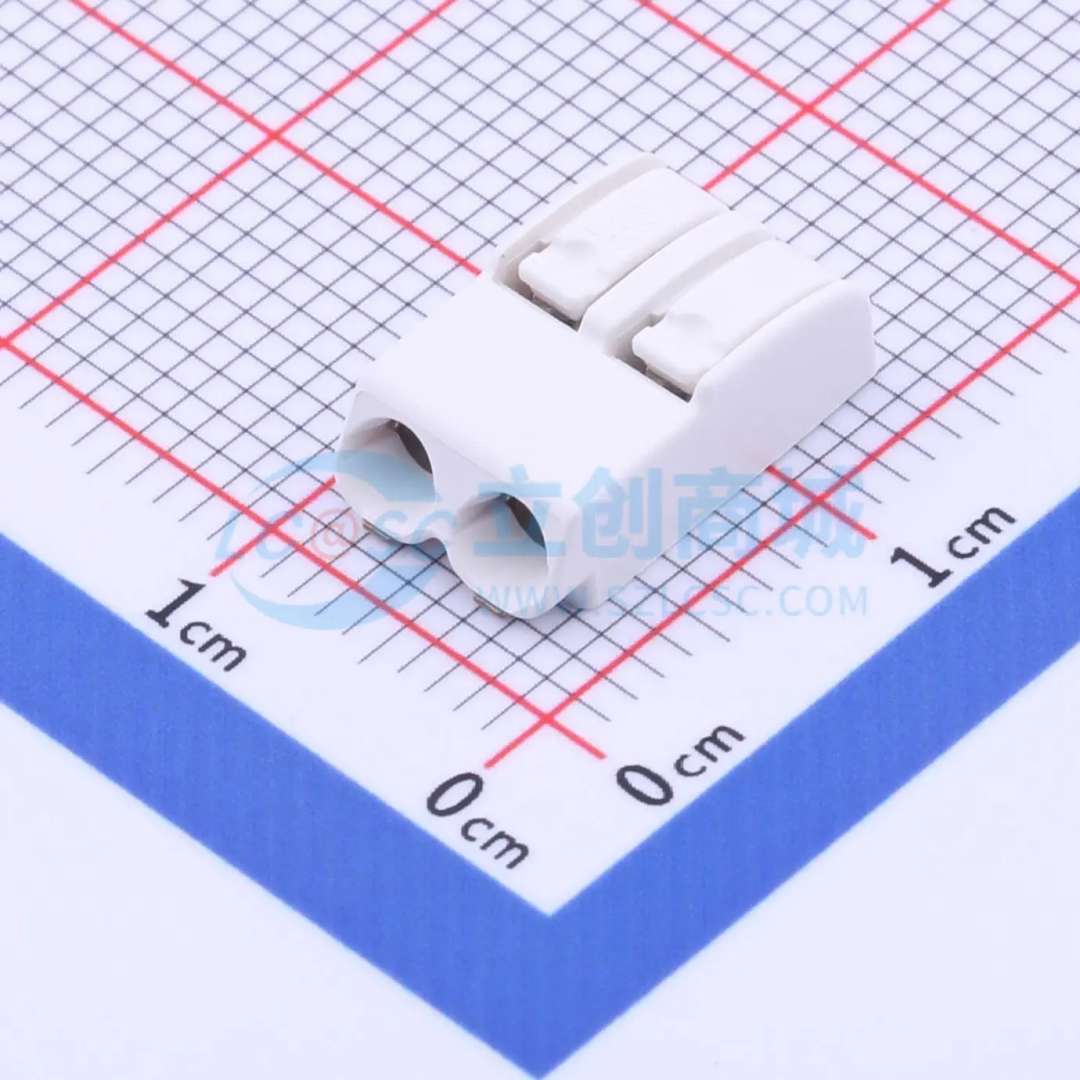

3.弹簧式接线端子

3.1 参数说明

• 无螺丝结构，接线速度快，把线推进去即可自动夹紧

• 外观紧凑，多采用小间距设计，如2.5mm、3.5mm、5.08mm；

• 抗震动效果好，弹簧结构长期稳定；

3.2 无脑选型指南如下

• 产线批量装配，要快速接线提高效率

• 设备有震动的情况，如车载、电机附近、移动设备等

• 接线空间狭小，需要小间距

• 电流中等，一般≤10A

• 不想每次都用螺丝刀

一句话总结：弹簧式适合——需要快速接线，需要能抗震动的板子

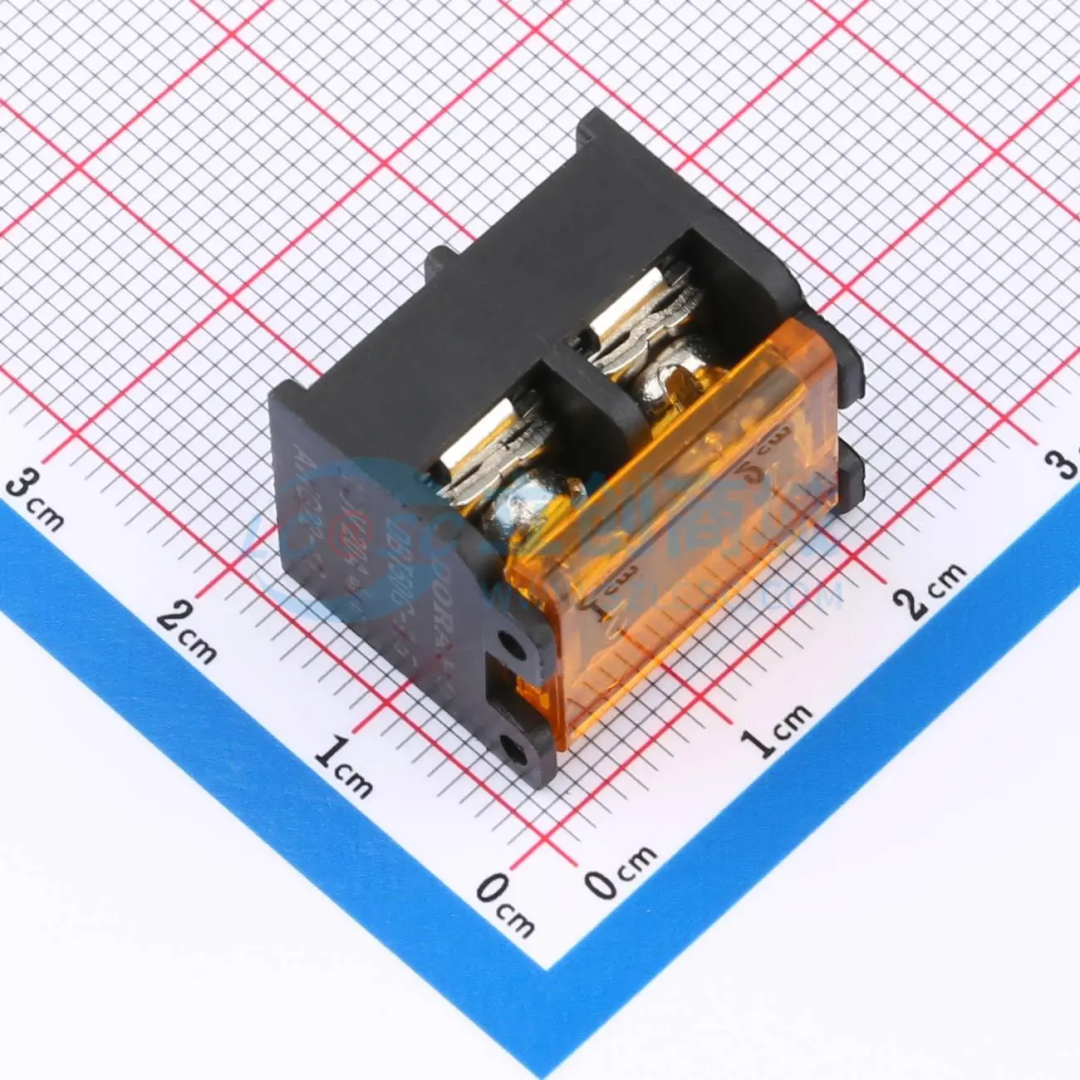

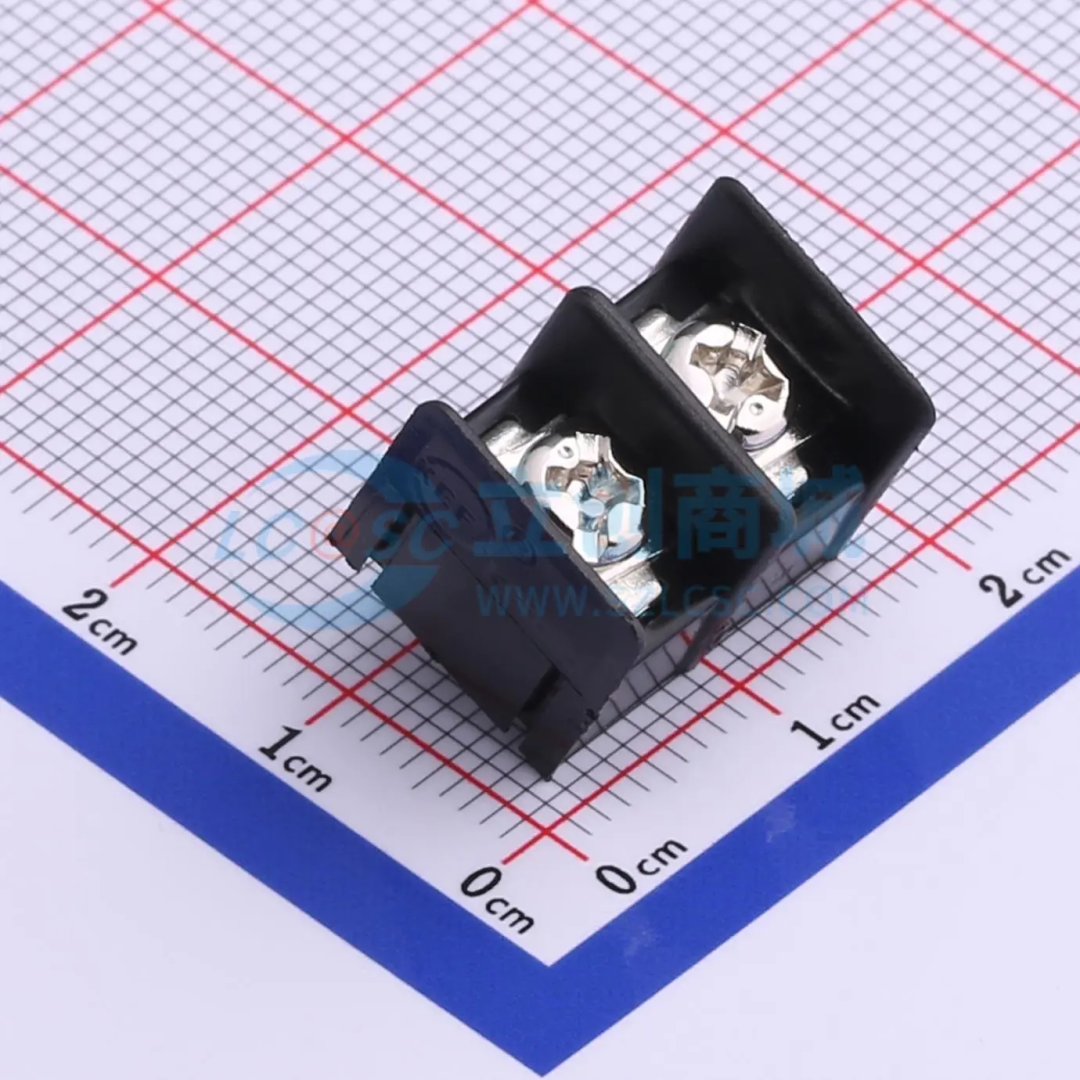

4.栅栏式接线端子

4.1 参数说明

• 采用绝缘隔板设计，安全性高；

• 通常用于高压250V以上、大电流10A以上的环境，在工业电源、逆变器、大功率设备中常用；

• 通过螺钉式压片固定，拉力大，通常会采用大螺钉接口，接触面大

• 大部分型号会带透明防护罩，防触电、电弧散射；

• 间距大、通常在7.62mm、9.5mm以上；

4.2 无脑选型指南如下

• 电压250V以上，电流10A以上

• 逆变器、工业电源等大功率设备

• 需要防触电防护（带透明罩）

• 法规/安规要求电气间隙和爬电距离大

• 接线固定后基本不动

一句话总结：栅栏式是—— 高压大电流的场景下，尽可能安全的选择

5.补充提醒

• 间距决定电流：不管选哪种，先看间距（mm）和额定电流匹配

• 线径要匹配：确认端子支持的线径范围（AWG 或 mm²）

• 认证：出口产品注意有没有 UL / CE / VDE 认证

• ……如果你有其他经验分享，欢迎在评论区补充

最后的结语

怎么样？看完本文，你是否有所收获？

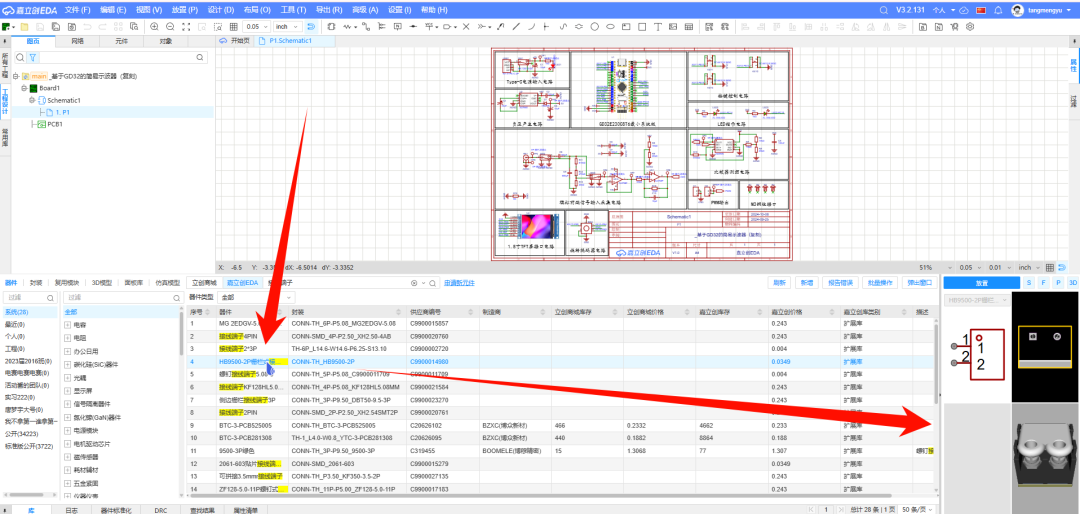

嘉立创EDA编辑器lceda.cn中，可以直接选型！
